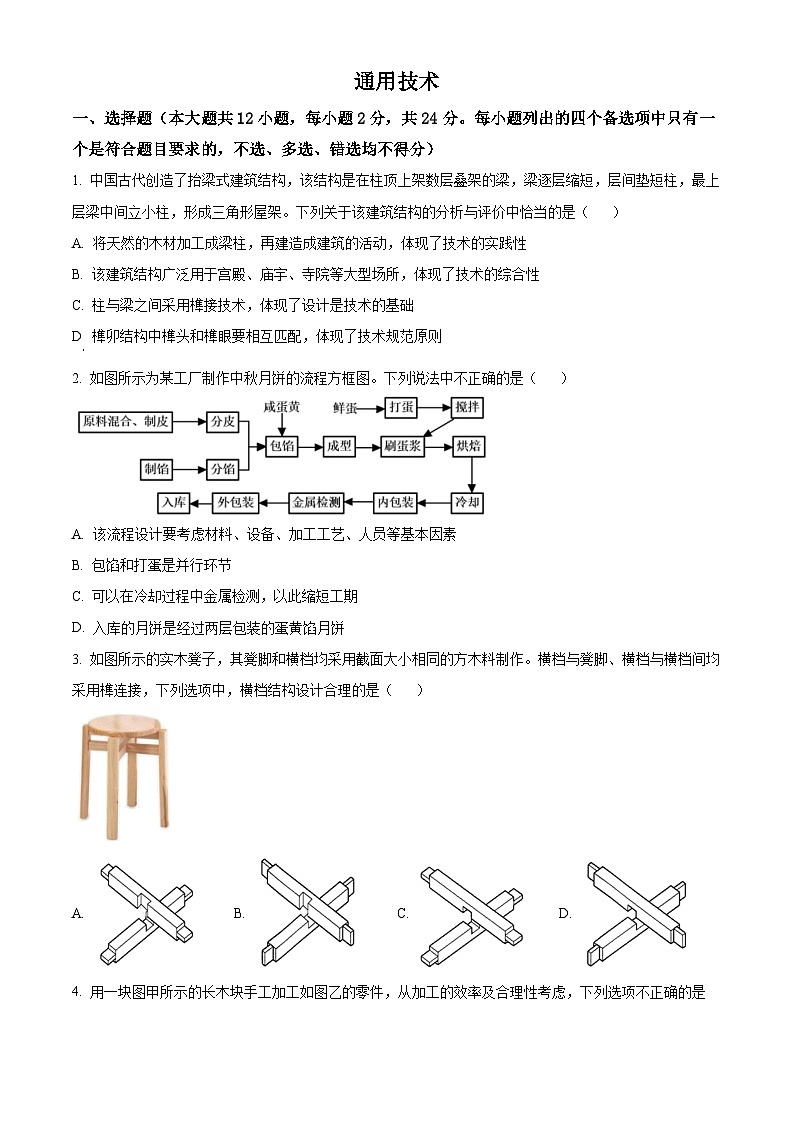

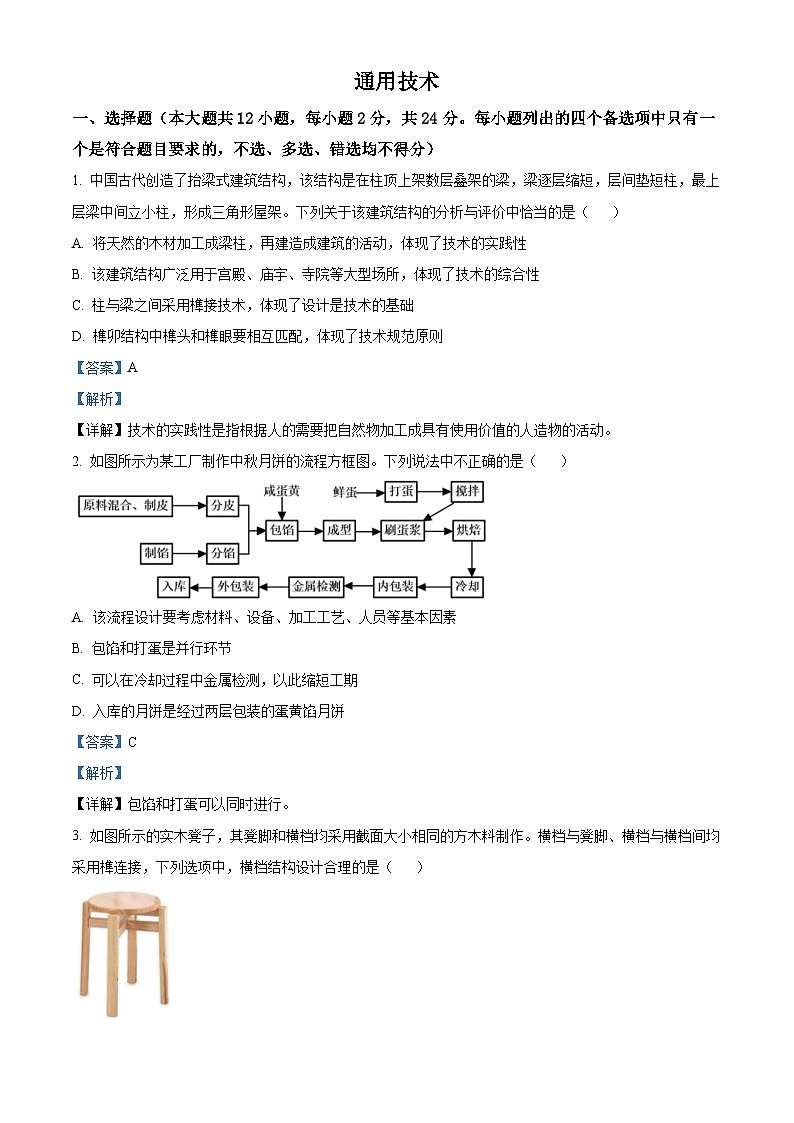

1. 中國古代創造了抬梁式建筑結構，該結構是在柱頂上架數層疊架的梁，梁逐層縮短，層間墊短柱，最上層梁中間立小柱，形成三角形屋架。下列關于該建筑結構的分析與評價中恰當?shù)氖牵? ）
A. 將天然的木材加工成梁柱，再建造成建筑的活動，體現了技術的實踐性
B. 該建筑結構廣泛用于宮殿、廟宇、寺院等大型場所，體現了技術的綜合性
C. 柱與梁之間采用榫接技術，體現了設計是技術的基礎
D 榫卯結構中榫頭和榫眼要相互匹配，體現了技術規范原則
2. 如圖所示為某工廠制作中秋月餅的流程方框圖。下列說法中不正確的是（ ）
A. 該流程設計要考慮材料、設備、加工工藝、人員等基本因素
B. 包餡和打蛋是并行環節
C. 可以在冷卻過程中金屬檢測，以此縮短工期
D. 入庫的月餅是經過兩層包裝的蛋黃餡月餅

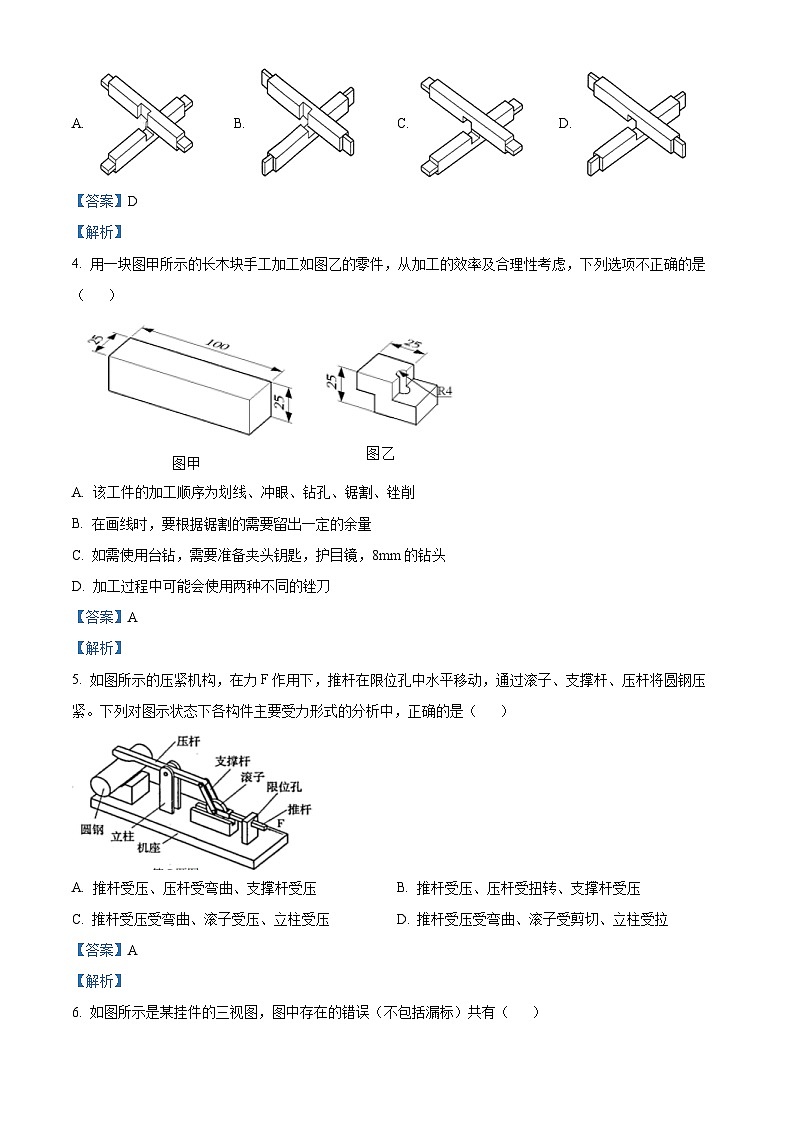

3. 如圖所示的實木凳子，其凳腳和橫檔均采用截面大小相同的方木料制作。橫檔與凳腳、橫檔與橫檔間均采用榫連接，下列選項中，橫檔結構設計合理的是（ ）
A. B. C. D.

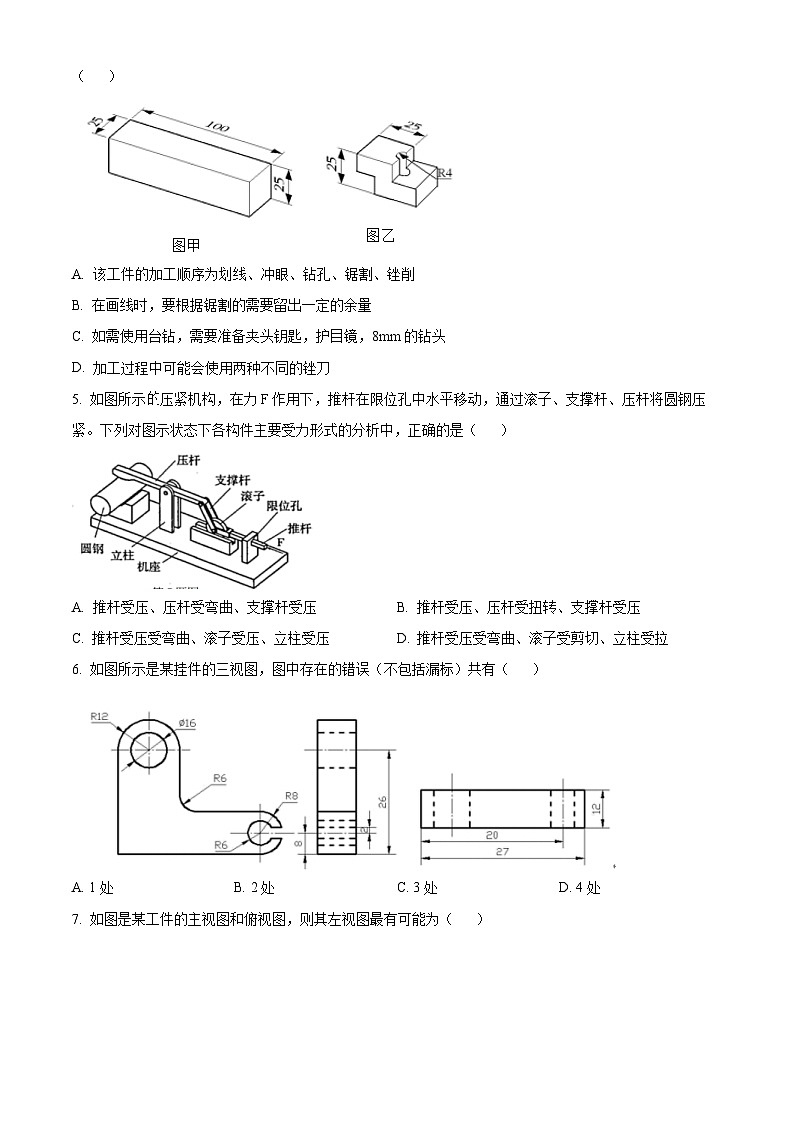

4. 用一塊圖甲所示的長木塊手工加工如圖乙的零件，從加工的效率及合理性考慮，下列選項不正確的是（ ）
A. 該工件的加工順序為劃線、沖眼、鉆孔、鋸割、銼削
B. 在畫線時，要根據鋸割的需要留出一定的余量
C. 如需使用臺鉆，需要準備夾頭鑰匙，護目鏡，8mm的鉆頭
D. 加工過程中可能會使用兩種不同的銼刀
5. 如圖所示壓緊機構，在力F作用下，推桿在限位孔中水平移動，通過滾子、支撐桿、壓桿將圓鋼壓緊。下列對圖示狀態下各構件主要受力形式的分析中，正確的是（ ）
A. 推桿受壓、壓桿受彎曲、支撐桿受壓B. 推桿受壓、壓桿受扭轉、支撐桿受壓
C. 推桿受壓受彎曲、滾子受壓、立柱受壓D. 推桿受壓受彎曲、滾子受剪切、立柱受拉
6. 如圖所示是某掛件的三視圖，圖中存在的錯誤（不包括漏標）共有（ ）
A. 1處B. 2處C. 3處D. 4處

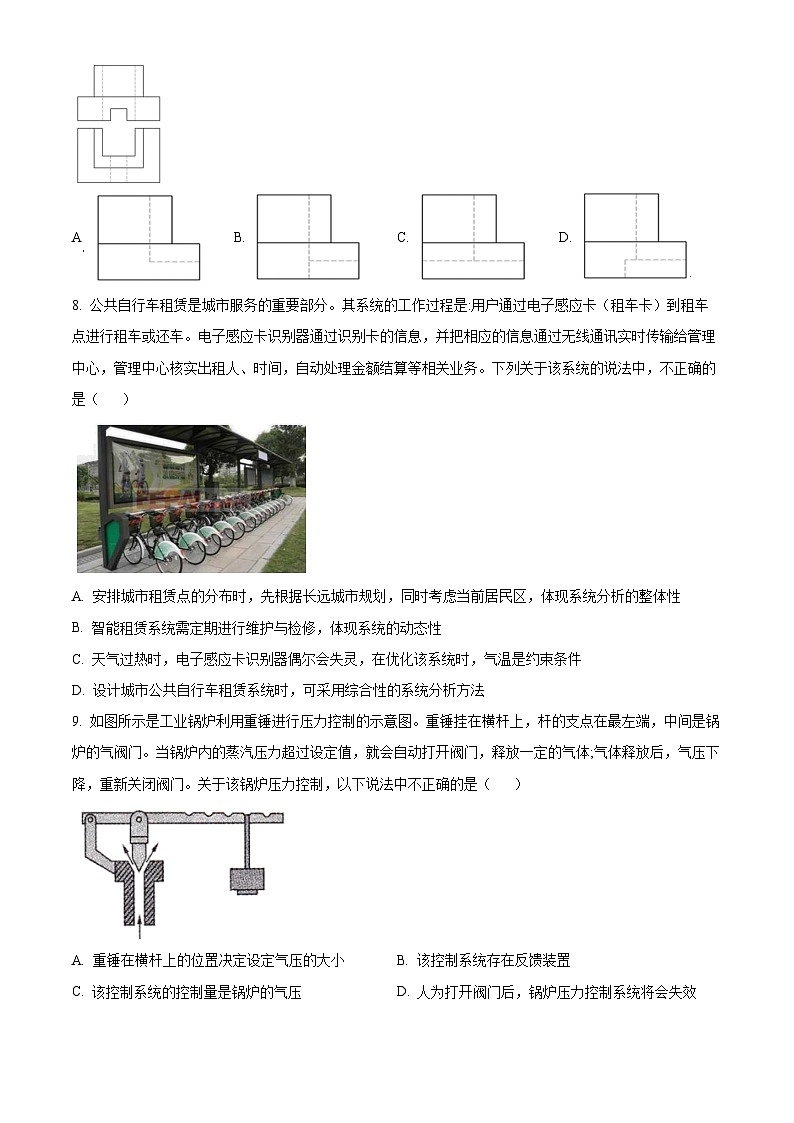

7. 如圖是某工件的主視圖和俯視圖，則其左視圖最有可能為（ ）
A B. C. D.
8. 公共自行車租賃是城市服務的重要部分。其系統的工作過程是:用戶通過電子感應卡（租車卡）到租車點進行租車或還車。電子感應卡識別器通過識別卡的信息，并把相應的信息通過無線通訊實時傳輸給管理中心，管理中心核實出租人、時間，自動處理金額結算等相關業務。下列關于該系統的說法中，不正確的是（ ）
A. 安排城市租賃點的分布時，先根據長遠城市規劃，同時考慮當前居民區，體現系統分析的整體性
B. 智能租賃系統需定期進行維護與檢修，體現系統的動態性
C. 天氣過熱時，電子感應卡識別器偶爾會失靈，在優化該系統時，氣溫是約束條件
D. 設計城市公共自行車租賃系統時，可采用綜合性的系統分析方法
9. 如圖所示是工業鍋爐利用重錘進行壓力控制的示意圖。重錘掛在橫桿上，桿的支點在最左端，中間是鍋爐的氣閥門。當鍋爐內的蒸汽壓力超過設定值，就會自動打開閥門，釋放一定的氣體;氣體釋放后，氣壓下降，重新關閉閥門。關于該鍋爐壓力控制，以下說法中不正確的是（ ）
A. 重錘在橫桿上的位置決定設定氣壓的大小B. 該控制系統存在反饋裝置
C. 該控制系統的控制量是鍋爐的氣壓D. 人為打開閥門后，鍋爐壓力控制系統將會失效
10. 如圖所示是小明在面包板上搭建的電路，電源電壓為5V，調試時發現當磁鐵靠近干簧管時，發光二極管無法正常發光，現用數字式萬用表對電路進行故障排查，下列推理不合理的是（ ）
A. 斷開電源，選用合適的電阻檔，紅表筆接a，黑表筆接b，磁鐵靠近干簧管，顯示“0.00”，磁鐵遠離干簧管，顯示“1.”，說明干簧管正常，該部分電路連接可靠
B 斷開電源，選用蜂鳴檔，紅表筆接d，黑表筆接c，顯示“1.”，不能說明V1損壞
C. 接通電源，選用直流電壓檔，紅表筆接c，黑表筆接b，顯示“-3.47”，可能是R1阻值過大造成
D. 接通電源，選用直流電壓檔，紅表筆接c，黑表筆接d，顯示“0.00”，說明V1已損壞
11. 如圖所示是小明設計的測試電路，其中普通二極管和三極管都屬于硅材料型，工作時VD2、VD3、VD4及VT均導通。下列分析中不合理的是（ ）
A. 三極管VT一定處于放大狀態
B. Rp的阻值從最小調到最大，VT集電極和發射極之間的電壓會明顯增大
C. 電源電壓從6V變成12V，VD1的發光亮度幾乎不變
D. 受溫度影響，三極管的放大倍數從200下降到150，流過普通二極管VD2的電流會減小
12. 如圖所示的濕度預警指示電路，下列分析中正確的是（ ）
A. a點的電位為-3V時，V2、V5都發光
B. 將V3更換為放大倍數為原來一倍的同類型三極管，則V2發光時亮度為原來的2倍
C. 用指針式萬用表測R2兩端電壓，紅表筆接a點，黑表筆接b點
D. Rp觸點下移，濕度下限值變小，上限值變大
二、非選擇題（本大題共3小題，第13小題10分，第14小題8分，第15小題8分，共26分。各小題中的橫線處填寫合適選項的字母編號）
13. 傳統焊接生產中，一條生產線只負責一種工藝，一個工件可能需要經過多條生產線加工后才能完成。圖甲是某新型焊接生產線，工作臺依次將工件送到貼裝、焊接、點膠工位，三個工位可同時完成三種加工。請根據示意圖和描述，完成以下任務:
（1）從一個工件的生產流程看，貼裝、焊接、點膠三個環節屬于______（A.串行環節；B.并行環節）；
圖甲
（2）關于該焊接生產線，下列說法不合理的是______
A.貼裝、焊接、點膠位置安排取決于焊接生產流程
B.貼裝、焊接、點膠具有獨立的工序，但設計時要考慮相互之間的影響
C.工作臺間歇運動的時間間隔由貼裝、焊接、點膠加工中，耗時最短的決定
D.生產線優化設計，要考慮到材料和設備與技術要求
（3）從耐磨性、耐腐蝕性等角度考慮，最適合制作導軌的材料是______（A.實木板B.鋼材C.銅D.熱固性塑料）
（4）該生產線制造完成后，使用計算機連續采集運行數據，連續一個月每天生產10小時，采用的試驗法是_____
A.虛擬試驗法 B.強化試驗法 C.模擬試驗法 D.優選試驗法
（5）如圖乙所示，電機軸轉動會帶動絲桿轉動，為了連接電機軸和絲桿，以下方案合理的有______
圖乙
A. B. C. D.
14. 如圖所示的單向旋轉門，門高3000mm，門帽高400mm，門旋轉的半徑1600mm，旋轉門的中間位置安裝有使門轉動的轉軸，其直徑50mm。請幫助小明在門帽內設計能使門轉動的機械裝置，設計要求如下:
（a）采用電機驅動，但不能使電機轉軸直接連接旋轉門轉軸;
（b）電機正轉時，門單向轉動;電機反轉時，門不能轉動;
（c）在轉動過程中，整個裝置平穩可靠;
（d）其余材料自選。
請完成以下任務
（1）在頭腦中構思符合設計要求的多個方案，畫出其中最優方案的設計草圖（裝置涉及的框架和轉軸可用線條表示，電機可用方框表示），簡要說明方案的工作過程______；
（2）在草圖上標注主要尺寸______。
15. 小明設計了如圖所示的重量檢測警示電路，其中Rp用于重量檢測，零承重時，滑片P在最上端，承重越大，滑片P越向下移動，當重量過大或過小時，對應的指示燈發光。VD為穩壓二極管，維持A點始終為6V。請完成以下任務：
（1）下列元件哪一個不能用于該電路（ ）
A B. C. D.
（2）物體超重時______發光，質量合適時______發光
A.V3 B.V4 C.V3和V4 D.都不
（3）下列選項可以明顯提高V3、V4亮度的是（ ）
A.增大VCC B.調小R5 C.更換為5V的穩壓二極管 D.調小R3 E.更換放大倍數更大的三極管 F.調小R4
（4）小明測試過程中發現電路異常，將元件單獨取下進行測試，下列判斷錯誤的是（ ）
A.機械萬用表黑表筆接普通二極管正極，紅表筆接負極，電阻檔量程越大，指針越向右偏轉，說明二極管良好
B.機械萬用表的黑表筆接某一個三極管中間引腳，紅表筆接另一引腳，指針偏轉，則這個三極管是NPN
C.數字萬用表的紅表筆接VD的正極，黑表筆接負極，蜂鳴檔報警，交換表筆位置，不報警，說明VD完好
D.機械萬用表調至1k電阻檔，黑表筆接V4的正極，紅表筆接負極，二極管不發光，二極管不一定損壞
