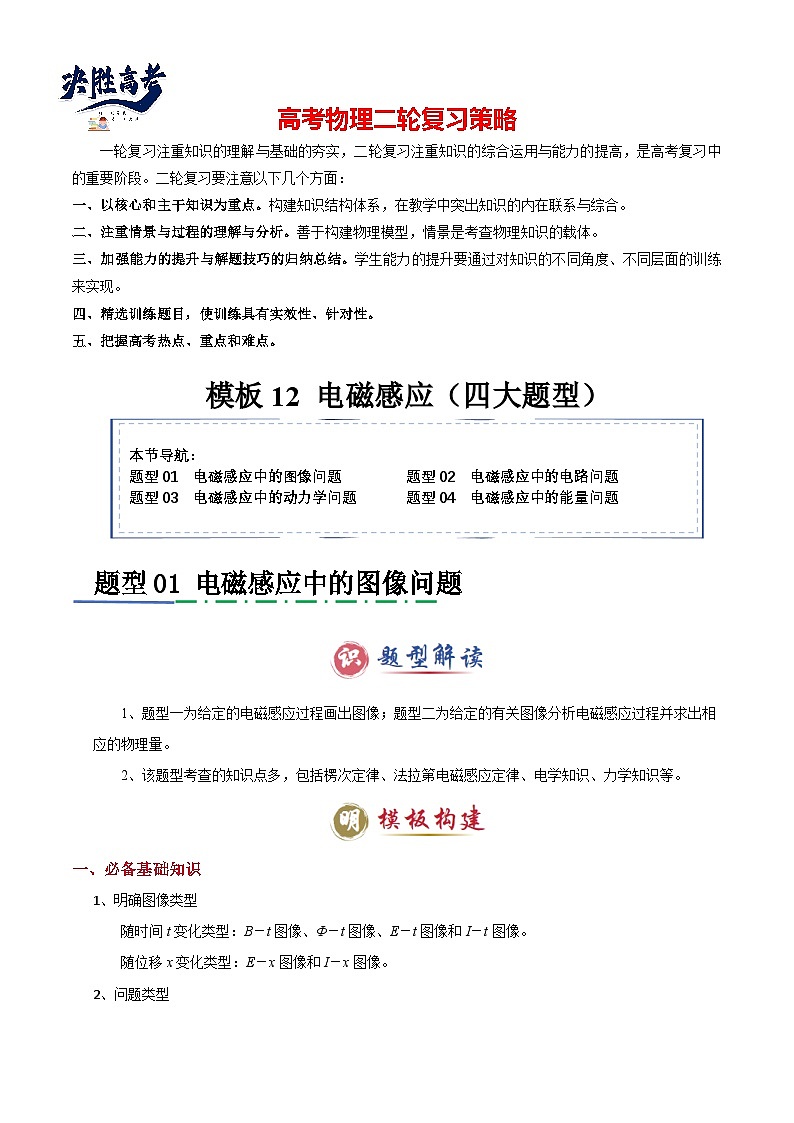

模板12 電磁感應（四大題型）
本節導航：
題型01 電磁感應中的圖像問題 題型02 電磁感應中的電路問題
題型03 電磁感應中的動力學問題 題型04 電磁感應中的能量問題
題型01 電磁感應中的圖像問題
1、題型一為給定的電磁感應過程畫出圖像；題型二為給定的有關圖像分析電磁感應過程并求出相應的物理量。
2、該題型考查的知識點多，包括楞次定律、法拉第電磁感應定律、電學知識、力學知識等。
一、必備基礎知識
1、明確圖像類型
隨時間t變化類型：B－t圖像、Φ－t圖像、E－t圖像和I－t圖像。
隨位移x變化類型：E－x圖像和I－x圖像。
2、問題類型

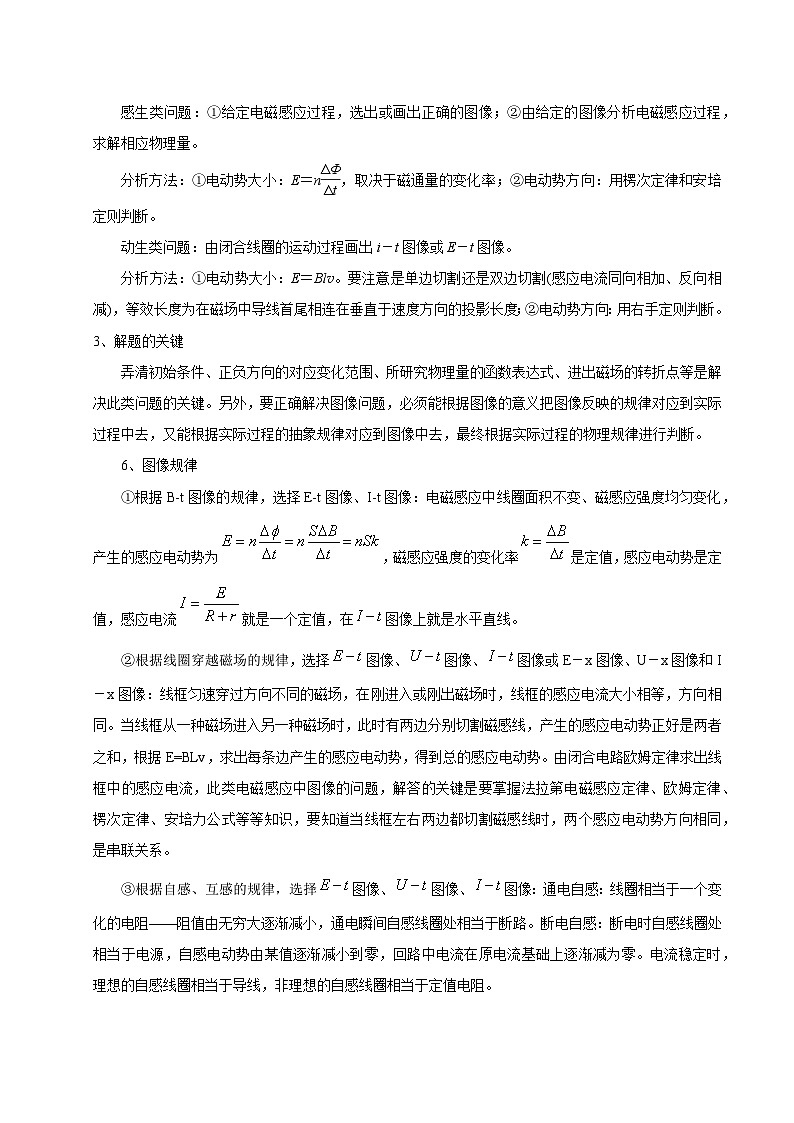

感生類問題：①給定電磁感應過程，選出或畫出正確的圖像；②由給定的圖像分析電磁感應過程，求解相應物理量。
分析方法：①電動勢大?。篍＝neq \f(ΔΦ,Δt)，取決于磁通量的變化率；②電動勢方向：用楞次定律和安培定則判斷。
動生類問題：由閉合線圈的運動過程畫出i－t圖像或E－t圖像。
分析方法：①電動勢大小：E＝Blv。要注意是單邊切割還是雙邊切割(感應電流同向相加、反向相減)，等效長度為在磁場中導線首尾相連在垂直于速度方向的投影長度；②電動勢方向：用右手定則判斷。
3、解題的關鍵
弄清初始條件、正負方向的對應變化范圍、所研究物理量的函數表達式、進出磁場的轉折點等是解決此類問題的關鍵。另外，要正確解決圖像問題，必須能根據圖像的意義把圖像反映的規律對應到實際過程中去，又能根據實際過程的抽象規律對應到圖像中去，最終根據實際過程的物理規律進行判斷。
6、圖像規律
①根據B-t圖像的規律，選擇E-t圖像、I-t圖像：電磁感應中線圈面積不變、磁感應強度均勻變化，產生的感應電動勢為，磁感應強度的變化率是定值，感應電動勢是定值，感應電流就是一個定值，在圖像上就是水平直線。
②根據線圈穿越磁場的規律，選擇圖像、圖像、圖像或E－x圖像、U－x圖像和I－x圖像：線框勻速穿過方向不同的磁場，在剛進入或剛出磁場時，線框的感應電流大小相等，方向相同。當線框從一種磁場進入另一種磁場時，此時有兩邊分別切割磁感線，產生的感應電動勢正好是兩者之和，根據E=BLv，求出每條邊產生的感應電動勢，得到總的感應電動勢。由閉合電路歐姆定律求出線框中的感應電流，此類電磁感應中圖像的問題，解答的關鍵是要掌握法拉第電磁感應定律、歐姆定律、楞次定律、安培力公式等等知識，要知道當線框左右兩邊都切割磁感線時，兩個感應電動勢方向相同，是串聯關系。
③根據自感、互感的規律，選擇圖像、圖像、圖像：通電自感：線圈相當于一個變化的電阻——阻值由無窮大逐漸減小，通電瞬間自感線圈處相當于斷路。斷電自感：斷電時自感線圈處相當于電源，自感電動勢由某值逐漸減小到零，回路中電流在原電流基礎上逐漸減為零。電流穩定時，理想的自感線圈相當于導線，非理想的自感線圈相當于定值電阻。

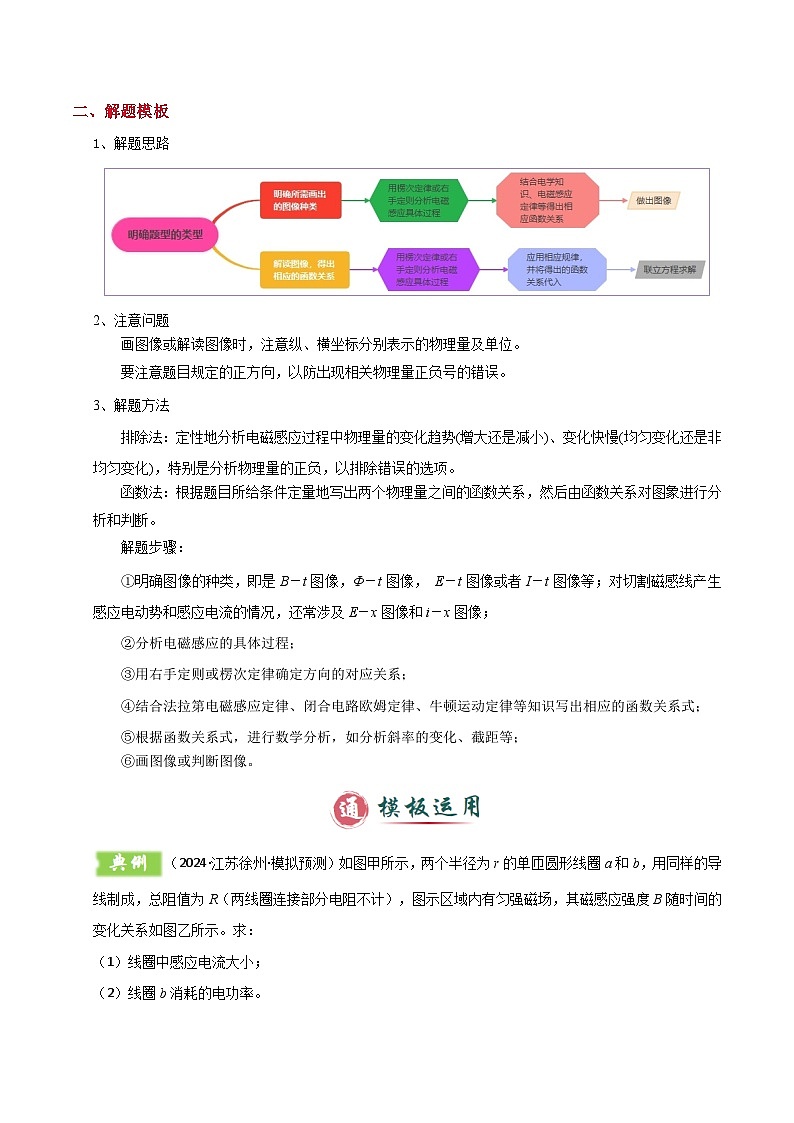

二、解題模板
1、解題思路
2、注意問題
畫圖像或解讀圖像時，注意縱、橫坐標分別表示的物理量及單位。
要注意題目規定的正方向，以防出現相關物理量正負號的錯誤。
3、解題方法
排除法：定性地分析電磁感應過程中物理量的變化趨勢(增大還是減小)、變化快慢(均勻變化還是非均勻變化)，特別是分析物理量的正負，以排除錯誤的選項。
函數法：根據題目所給條件定量地寫出兩個物理量之間的函數關系，然后由函數關系對圖象進行分析和判斷。
解題步驟：
①明確圖像的種類，即是B－t圖像，Φ－t圖像， E－t圖像或者I－t圖像等；對切割磁感線產生感應電動勢和感應電流的情況，還常涉及E－x圖像和i－x圖像；
②分析電磁感應的具體過程；
③用右手定則或楞次定律確定方向的對應關系；
④結合法拉第電磁感應定律、閉合電路歐姆定律、牛頓運動定律等知識寫出相應的函數關系式；
⑤根據函數關系式，進行數學分析，如分析斜率的變化、截距等；
⑥畫圖像或判斷圖像。
（2024·江蘇徐州·模擬預測）如圖甲所示，兩個半徑為r的單匝圓形線圈a和b，用同樣的導線制成，總阻值為R（兩線圈連接部分電阻不計），圖示區域內有勻強磁場，其磁感應強度B隨時間的變化關系如圖乙所示。求：
（1）線圈中感應電流大??；
（2）線圈b消耗的電功率。
（2024·北京東城·一模）如圖甲所示，在光滑絕緣水平桌面上有一邊長為l、電阻為R的正方形導線框abcd，在導線框右側有一寬度大于l的條形勻強磁場區域，磁場的邊界與導線框的左、右邊框平行，磁感應強度大小為B，磁場方向豎直向下。導線框以向右的初速度進入磁場。
（1）求dc邊剛進入磁場時，線框中感應電動勢的大??；
（2）求dc邊剛進入磁場時，ab邊的瞬時電功率；
（3）若導線框能夠完全通過磁場區域并繼續運動，請?jiān)趫D乙中定性畫出導線框所受安培力大小F隨時間t變化的圖像，并說明安培力隨時間變化的原因。
【答案】（1）；（2）；（3），原因見解析
【詳解】（1）剛進入磁場時，dc邊切割磁感線產生感應電動勢，根據法拉第電磁感應定律可知，此時線框中感應電動勢為
（2）根據閉合電路歐姆定律可知，dc邊剛進入磁場時，線框中感應電流為
故ab邊的瞬時電功率為
聯立解得
（3）當線框dc邊進入磁場到ab邊進入磁場之前，根據法拉第電磁感應定律可知，任意時刻dc邊產生的瞬時感應電動勢為
回路中的瞬時電流為
線框此時受到的安培力為
聯立可得得
方向與速度方向相反，因此，導線框做減速運動，隨著速度v減小，安培力F也減?。桓鶕?jù)牛頓第二定律有
且a為速度的變化率，并且F正比于v，所以F減小的越來越慢。由于導線框能夠全部通過磁場區域，故導線框在速度減為零前已完全進入磁場，且當整個線框均在磁場中運動時，ab邊和cd邊都產生感應電動勢，但線框總電動勢為零，電流為零，安培力為零，線框做勻速直線運動；當線框離開磁場區域時，只有ab邊做切割磁感應線運動，只有ab邊產生感應電動勢，導線框又受到安培力作用，初始大小與ab邊剛進入磁場時相同，之后隨著速度的減小而減小。故導線框所受安培力大小F隨時間t變化的圖像如答圖所示。
題型02 電磁感應中的電路問題
導體切割磁感線或者磁通量發生變化的回路將會產生感應電動勢，閉合回路中會產生感應電流，電磁感應與電路問題將會綜合在一起進行考查。解答此類問題要明確題目中的電路圖，因此畫出等效電路圖是解題的關鍵。
一、必備基礎知識
1、內容
在電磁感應中，切割磁感線的導體或磁通量發生變化的回路將產生感應電動勢，該導體或回路就相當于電源，與用電器構成閉合回路。
2、電動勢
切割磁感線運動的導體或磁通量發生變化的回路相當于電源，分為兩類：①棒切割磁感線，產生動生電動勢E＝Blv，方向由右手定則判斷；②磁感應強度的變化產生感生電動勢E＝neq \f(ΔΦ,Δt)，方向由楞次定律判斷。
3、電阻
產生感應電動勢的導體或回路的電阻相當于電源的內阻，其余部分的電阻是外電阻。
4、路端電壓
U＝IR＝E－Ir＝eq \f(E,R＋r)·R。
5、感應電流
I＝eq \f(E,R＋r)，r為電源內阻。
6、電荷量
通過回路截面的電荷量q僅與n、ΔΦ和回路總電阻R總有關，與時間長短無關。推導如下：q＝eq \x\t(I)Δt＝eq \f(nΔΦ,ΔtR總)·Δt＝eq \f(nΔΦ,R總)。
電磁感應過程中產生的感應電荷量由線圈的匝數、磁通量的變化量及電路的總電阻共同決定，與時間Δt無關。
二、解題模板
1、解題思路
2、注意問題
電荷量的求解思路是根據法拉第電磁感應定律求出平均感應電動勢，進一步求出平均感應電流，然后求出此過程中通過導體的電荷量。
3、解題方法
“源”的分析：用法拉第電磁感應定律算出E的大小，用楞次定律或右手定則確定感應電流的方向，感應電流方向是電源內部電流的方向，從而確定電源正負極，明確內阻r。
“路”的分析：根據“等效電源”和電路中其他各元件的連接方式畫出等效電路圖。
“式”根據E＝Blv或E＝neq \f(ΔΦ,Δt)，結合閉合電路歐姆定律、串并聯電路知識、電功率、焦耳定律等相關關系式聯立求解。
電路知識的關系圖如下：
（23-24高三上·湖北·階段練習）如圖所示，兩對電阻不計、間距為L(zhǎng)的光滑平行金屬導軌，轉角處用一小段光滑絕緣的弧形材料平滑連接。傾斜導軌與水平地面的夾角，上端連接電阻，大小的勻強磁場Ⅰ垂直于整個傾斜導軌向上。水平導軌上靜置著U形導線框cdef，cd邊和ef邊均緊密貼合導軌，右側MN和PQ之間有寬為2L、豎直向上的勻強磁場Ⅱ，大小未知，末端連接電阻。質量為m、電阻為、長也為L(zhǎng)的導體棒ab垂直于傾斜導軌由靜止釋放，在到達底端前已開始勻速運動，后進入水平導軌與線框cdef發生碰撞，立即連成閉合線框abed，然后再進入勻強磁場Ⅱ。已知U形線框cdef的三條邊與導體棒ab完全相同，重力加速度為g，導體棒和線框在運動中均與導軌接觸良好。
（1）求ab棒在傾斜導軌上所受重力的最大功率；
（2）若閉合線框abed在完全進入磁場Ⅱ之前速度減為零，求電阻產生的熱量；
（3）若閉合線框abed剛好運動到磁場Ⅱ的右邊界線PQ處時速度減為零，求磁場II的磁感應強度。

（2023·廣東梅州·模擬預測）如圖所示，間距為L(zhǎng)的平行光滑金屬導軌固定在絕緣水平面上，導軌的左端連接一阻值為R的定值電阻。導軌所在空間存在豎直向下的勻強磁場，磁感應強度為B。一根質量為m、長度為L(zhǎng)、電阻為r的導體棒cd放在導軌上。導體棒運動過程中始終保持與導軌垂直且接觸良好，導軌的電阻可忽略不計。
（1）若對導體棒cd施加一水平向右的恒力，使其以速度v向右做勻速直線運動，求此力的大??；
（2）若對導體棒cd施加一水平向右的拉力，使其沿導軌做初速為零的勻加速直線運動。的大小隨時間t變化的圖像為一條斜率為k（）的直線。求導體棒cd加速度的大小a。

【答案】（1）；（2）
【詳解】（1）根據法拉第電磁感應定律可知導體棒產生的感應電動勢
根據閉合電路歐姆定律有
根據共點力平衡
聯立解得
（2）導體棒沿導軌做初速為零的勻加速直線運動，則有
又
，，
根據牛頓第二定律可得
聯立可得
可知圖像的斜率為
解得
題型03 電磁感應中的動力學問題
電磁感應現象中由于安培力的存在，使電磁感應問題與力學有了密切的聯系，這成為了高考考查的重點。這類問題涉及力電綜合應用，對學生要求較高。
一、必備基礎知識
1、感應電動勢
定義：在電磁感應現象中產生的電動勢。產生感應電動勢的那部分導體相當于電源。
產生條件：穿過回路的磁通量發生改變，與電路是否閉合無關。在電磁感應現象中，只要閉合回路中有感應電流，這個回路就一定有感應電動勢；回路斷開時，雖然沒有感應電流，但感應電動勢依然存在。
2、法拉第電磁感應定律
內容：閉合電路中感應電動勢的大小，跟穿過這一電路的磁通量的變化率成正比。
表達式：E＝neq \f(ΔΦ,Δt)，n為線圈匝數。E的大小與無關，決定于磁通量的變化率。
當僅由的變化引起時，，其中S為線圈在磁場中的有效面積。若，則。
當僅由的變化引起時，。
當、同時變化時，則。
若已知Φ－t圖像，則圖線上某一點的切線斜率為。
3、三個物理量的比較
4、導體切割磁感線時的感應電動勢
公式：，公式中要求B、L、v 三者相互垂直。當導體做切割磁感線運動時，其感應電動勢的計算公式為，θ為運動方向與磁感線方向的夾角。公式中L為切割磁感線的有效長度，即導線在垂直速度方向的投影長度，如下圖所示。
圖甲中；圖乙中若沿v1方向運動時，則；圖丙中若沿v1方向運動時，則；沿v2方向運動時，則；圖丁中。
公式中的v應理解為導體和磁場間的相對速度，當導體不動而磁場運動時，也有感應電動勢產生。若v
為平均值，E就是平均感應電動勢，若v為瞬時值，E就是瞬時感應電動勢。
適用條件：導體在勻強磁場中做切割磁感線運動而產生的感應電動勢的計算。
導體轉動切割磁感線：如圖所示，當長為的導體在垂直于勻強磁場(磁感應強度為B)的平面內，繞一端以角速度勻速轉動，當導體運動Δt時間后，轉過的弧度，轉過的面積，則。若繞0轉動，OA=L1，OC=L2則。
5、兩個公式的比較
6、平衡態與非平衡態
平衡態：加速度為零（靜止?fàn)顟B(tài)或勻速直線運動狀態）。處理方法：根據平衡條件列式分析。
非平衡狀態：加速度不為零。處理方法：根據牛頓第二定律進行動態分析或結合功能關系分析。
7、力學對象和電磁學對象的相互關系
二、解題模板
1、解題思路
2、注意問題
解決這類問題的關鍵是通過運動狀態的分析,尋找過程中的臨界狀態,如速度、加速度最大或最小的條件.解題時要抓好受力情況，運動情況的動態分析。
3、解題方法
“源”的分析：用法拉第電磁感應定律和楞次定律確定感應電動勢的大小和方向。
“路”的分析：畫等效電路圖，根據，求感應電流。
“力”的分析：受力分析，求及合力，根據牛頓第二定律求加速度。
“運動狀態”的分析：根據力與運動的關系，判斷運動狀態。
（2024·云南文山·一模）如圖，兩根足夠長的光滑平行金屬直導軌與水平面夾角傾斜放置，下端連接一阻值的電阻，整個裝置處于方向垂直于導軌平面向上、磁感應強度大小的勻強磁場中?，F(xiàn)將一質量的金屬棒從導軌上端由靜止釋放，經過時間后做勻速直線運動。在運動過程中，金屬棒與導軌始終垂直且接觸良好，已知金屬棒接入電路阻值，導軌間距，導軌電阻忽略不計，。求：
(1)由靜止釋放時金屬棒的加速度大??；
(2)金屬棒做勻速直線運動的速度大??；
（24-25高三上·安徽·階段練習）如圖所示，間距為d、足夠長的光滑平行金屬導軌傾斜放置，導軌與水平面之間的夾角θ = 30°。a、b兩根長均為d的金屬棒垂直于導軌放置，a、b之間用一長為d的絕緣輕質細線相連，整個裝置處于垂直導軌平面向上的勻強磁場中。開始時金屬棒a固定，細線被拉直。已知a的質量為m，電阻為R，b的質量為2m，電阻為2R，重力加速度為g，金屬棒與導軌接觸良好，不計導軌的電阻以及空氣阻力。
(1)若磁感應強度B = kt（k > 0），求從t = 0開始經過多長時間，細線中開始沒有拉力；
(2)若已知磁感應強度大小為B0且不變，剪斷細線，當b棒沿導軌下滑距離s時，速度達到最大值，求該過程a棒中產生的熱量；
(3)在（2）問條件下，當b棒速度剛達到最大時，釋放a棒，求a棒加速度為b棒2倍時，整個回路的電功率。
【答案】(1)
(2)
(3)
【詳解】（1）根據法拉第電磁感應定律，正方形閉合回路中的感應電動勢為
根據閉合回路電磁感應定律，回路中的感應電流為
棒b受到的安培力為
由題意，有
解得
（2）剪斷細線后，b棒合力為零時，速度最大，感應電動勢為
根據閉合回路電磁感應定律，感應電流大小為
則有
解得
對回路而言，根據能量守恒，有
其中
解得
（3）釋放金屬棒a后，當a棒加速度為b棒2倍時，設此時電路中的電流為I，則：對b棒，根據牛頓第二定律，有
對a棒，同理，有
當a2 = 2a1時，解得
則回路中的電功率為
解得
題型04 電磁感應中的能量問題
電磁感應現象中磁生電的過程，本身就是一個機械能轉化為電能的過程，因此，從能量轉化與守恒的角度對電磁感應進行考查是常見的命題點。此類問題難點在于將功和能、電磁感應、電路、動力學知識綜合起來，考點廣，規律多，對同學們的綜合分析能力和推理能力要求較高。
一、必備基礎知識
1、能量轉化
電磁感應過程的實質是不同形式的能量轉化的過程，而能量的轉化是通過安培力做功的形式實現的，安培力做功的過程，是電能轉化為其他形式的能的過程，外力克服安培力做功，則是其他形式的能轉化為電能的過程。
2、安培力做功
①安培力做正功：電能轉化為機械能，如電動機。
②安培力做負功：機械能轉化為電能，如發電機。
3、焦耳熱的三種求法
焦耳定律：，適用于電流、電阻恒定，交變電流的有效值。
功能關系：，適用于任何情況。
能量轉化：，適用于任何情況。
4、解題方法
“源”的分析：明確電磁感應所產生的電源，確定和。
“路”的分析：分析電路結構，弄清串、并聯關系，求電流及安培力。
“力”的分析：分析桿或線圈受力情況，尤其注意其所受的安培力，最后求合力。
“運動”的分析：由力和運動的關系，確定運動模型。
“能量”的分析：確定參與轉化的能量形式。
二、解題模板
1、解題思路
2、注意問題
只要導體棒受恒定外力，導體棒必做勻變速運動；如果外力不恒定，則導體棒做非勻變速運動；如果不受外力，則導體棒勻速運動或靜止。反之，只要導體棒速度均勻變化(加速度恒定) ，感應電動勢就均勻變化，電容器的帶電量就均勻變化，回路中的電流就恒定不變，導體棒所受安培力就恒定不變，外力就恒定不變。
3、解題方法
⑴單導體棒模型：
①阻尼式單導體棒模型
模型圖如下圖所示。
電路特點：導體棒相當于電源。當速度為時，電動勢。
安培力的特點：安培力為阻力，并隨速度減小而減?。骸?br>加速度特點：加速度隨速度減小而減小，。
運動特點：速度如圖所示。a減小的減速運動。
最終狀態：導體棒靜止。
全過程能量關系：，速度為時的能量關系，電阻產生的焦耳熱，瞬時加速度：，電荷量
；動量關系： (安培力的沖量)，安培力的沖量公式是，閉合電路歐姆定律 ，平均感應電動勢：，位移：，由以上各式得。
②發電式單導體棒模型
模型圖如下圖所示。
電路特點：導體棒相當于電源，當速度為時，電動勢
安培力的特點：安培力為阻力，并隨速度增大而增大.
加速度特點：加速度隨速度增大而減小.
運動特點：速度如圖所示。做加速度減小的加速運動
最終特征：導體棒勻速運動。
兩個極值：時,有最大加速度：，時，有最大速度：，。
穩定后的能量轉化規律：。
動量關系：，。
能量關系：。
電荷量：。
該模型的幾種變形
③無外力充電式單導體棒模型
模型圖如下圖所示。
電路特點：導體棒相當于電源，電容器被充電。
電流特點：安培力為阻力，棒減速，E減小，有I＝eq \f(BLv－UC,R)，電容器被充電UC變大，當BLv＝UC時，I＝0，F(xiàn)安＝0，棒勻速運動。
運動特點和最終特征：a減小的加速運動，棒最終做勻速運動，此時I＝0，但電容器帶電荷量不為零。
最終速度：電容器充電荷量：q＝CU，最終電容器兩端電壓U＝BLv，對棒應用動量定理：mv0－mv＝Beq \x\t(I)L·Δt＝BLq，v＝eq \f(mv0,m＋B2L2C).。
v－t圖像如下所示。
④無外力放電式單導體棒模型
模型圖如下圖所示。
電路特點：電容器放電，相當于電源；導體棒受安培力而運動。
電流特點：電容器放電時，導體棒在安培力作用下開始運動，同時阻礙放電，導致電流減小，直至電流為零，此時UC＝BLv。
運動特點和最終特征：a減小的加速運動，最終勻速運動，I＝0。
最終速度：電容器充電荷量為Q0＝CE，放電結束時電荷量為Q＝CU＝CBLvm，電容器放電荷量為ΔQ＝Q0－Q＝CE－CBLvm，對棒應用動量定理mvm＝Beq \x\t(I)L·Δt＝BLΔQ，vm＝eq \f(BLCE,m＋B2L2C).。
v－t圖像如下所示。
⑤有外力充電式單導體棒模型
模型圖如下圖所示。
軌道水平光滑，單桿質量為，電阻，兩導軌間距為，拉力恒定，設金屬棒運動的速度大小為，則感應電動勢為，經過速度為，此時感應電動勢，時間內流入電容器的電荷量，電流，安培力，由牛頓第二第定律，，所以桿以恒定的加速度勻加速運動。
導體棒克服安培力做功為，導體棒移動的位移為，則在 t 秒內轉化為電能的多少是。
⑥含“源”電動式模型
模型圖如下圖所示。
過程分析：開關S閉合，ab棒受到的安培力F＝eq \f(BLE,r)，此時a＝eq \f(BLE,mr)，速度v↑?E感＝BLv↑?I↓?F＝BIL↓?加速度a↓，當E感＝E時，v最大，且vm＝eq \f(E,BL)。
動力學觀點：分析最大加速度、最大速度。
能量觀點：消耗的電能轉化為動能與回路中的焦耳熱。
動量觀點：分析導體棒的位移、通過導體棒的電荷量。
⑵雙導體棒模型：
①無外力等距雙導體棒模型
模型圖如下圖所示。
電路特點:棒2相當于電源；棒1受安培力而加速起動,運動后產生反電動勢。
電流特點：，隨著棒2的減速、棒1的加速，兩棒的相對速度變小，回路中電流也變小。當時電流最大，則；當時電流。
兩棒的運動情況：兩棒的相對速度變小，感應電流變小，安培力變?。ò才嗔Υ笮椋?。棒1做加速度變小的加速運動，棒2做加速度變小的減速運動，最終兩棒具有共同速度，運動圖像如下圖所示。
動量規律：兩棒受到安培力大小相等方向相反,系統合外力為零，系統動量守恒。
能量轉化規律：系統機械能的減小量等于內能的增加量，該情景類似于完全非彈性碰撞，熱量為
，兩棒產生焦耳熱之比：；。
②有外力等距雙導體棒模型
模型圖如下圖所示。
電路特點：棒2相當于電源，棒1受安培力而起動.
運動分析：某時刻回路中電流：，安培力大?。骸０?： 棒2：，最初階段，, 只要,；； ；；，當時，恒定，恒定，恒定，兩棒勻加速。
穩定時的速度差：，，，，，雙棒的運動圖像如下所示。
當導軌不光滑時，開始時，若F≤2Ff，則PQ桿先變加速后勻速運動，MN桿靜止。若F＞2Ff，PQ桿先變加速后勻加速運動，MN桿先靜止后變加速最后和PQ桿同時做勻加速運動，且加速度相同，運動圖像如下圖所示。
③不等距導軌雙導體棒模型
模型圖如下圖所示。
運動過程分析：桿MN做變減速運動，桿PQ做變加速運動，穩定時，兩桿的加速度均為零，兩桿以不同的速度做勻速運動，所圍的面積不變，。
動力學觀點：求加速度。
能量觀點：求焦耳熱，。
動量觀點：動量不守恒，可分別用動量定理聯立末速度關系求末速度，，。
⑶線框模型
豎直面上的運動的線框
如下圖所示，線框穿越有界磁場問題，一般經歷五個階段：接近磁場，穿入磁場，浸沒磁場（假如能完全浸沒），穿出磁場，遠離磁場。其中一、三、五階段只受重力，二、四階段有電磁感應。
過程分析：
①勻速穿入，當自由落體的高度等于臨界高度時，線框剛進入磁場時的速度使得安培力恰等于線框的重力，線框勻速穿過磁場，如下圖所示。
②加速穿入，當自由落體的高度較低時，線圈剛進入磁場時的速度較小，使得安培力小于重力，線框變加速穿入磁場，根據線框的長度不同，加速穿入分為三種情景：當線框長度較短時，完全穿入時，安培力依然小于重力；當線框長度恰好等于臨界長度時，當剛好完成穿入時，安培力等于重力；當線框長度較長時，先加速在勻速，如下圖所示。

③減速穿入，當自由落體的高度較高時，線框剛進入磁場時速度較大，使得安培力大于重力，線框變減速穿入磁場，根據線框的長度不同，減速穿入分為三種情景：當線框長度較短時，完全穿入時，安培力依然小于重力；當線框長度恰好等于臨界長度時，當剛好完成穿入時，安培力等于重力；當線框長度較長時，先減速在勻速，如下圖所示。

水平面上運動的線框如下所示：
（2024·廣西柳州·一模）如圖1所示，傾角為的斜面上平行放置兩根足夠長金屬導軌，間距為，導軌下端接一阻值為的定值電阻，一質量為的金屬桿垂直放在導軌上，通過一根不可伸長的絕緣細繩跨過光滑定滑輪與質量為的重物連接，整個空間有垂直于斜面向下的勻強磁場，磁感應強度大?。阎饘贄U與導軌間的動摩擦因數為，最大靜摩擦力等于滑動摩擦力，除R外，其余電阻不計，，g取?，F(xiàn)由靜止釋放重物，求：
(1)剛釋放重物的瞬間，金屬桿的加速度大??；
(2)金屬桿的最大速度和達到最大速度后電阻R消耗的電功率；
（2024·陜西商洛·模擬預測）如圖，水平面內固定有平行長直金屬導軌ab、cd和金屬圓環；金屬桿MN垂直導軌靜止放置，金屬桿OP一端在圓環圓心O處，另一端與圓環接觸良好。水平導軌區域、圓環區域有等大反向的勻強磁場。OP繞O點逆時針勻速轉動；閉合K，待MN勻速運動后，使OP停止轉動并保持靜止。已知磁感應強度大小為B，MN質量為m，OP的角速度為ω，OP長度、MN長度和平行導軌間距均為L(zhǎng)，MN和OP的電阻阻值均為r，忽略其余電阻和一切摩擦，求：
（1）閉合K瞬間MN所受安培力大小和方向；
（2）從OP停止轉動到MN停止運動的過程，MN產生的焦耳熱。
【答案】（1），方向水平向左；（2）
【詳解】（1）當OP繞O點逆時針勻速轉動時，由右手定則可知O點電勢高，OP切割磁感線產生感應電動勢為
閉合K瞬間，由閉合電路歐姆定律可知，通過MN的電流大小為
方向由M到N。則有MN所受安培力大小為
由左手定則可知，安培力方向水平向左。
（2）閉合K后，則有MN向左做加速運動，速度逐漸增大，MN切割磁感線產生感應電動勢，則感應電流方向與原電流方向相反，減弱原電流，可知MN受安培力逐漸減小，做加速度減小的加速運動，當MN中電流減小到零時，安培力是零，加速度是零，MN的速度達到最大，設為，此時做勻速直線運動，則有MN切割磁感線產生感應電動勢與OP產生的感應電動勢大小相等，可知
解得
從OP停止轉動到MN停止運動的過程，由能量守恒定律可知，電路中產生的焦耳熱為
MN產生的焦耳熱為
1．（2024·遼寧沈陽·模擬預測）如圖甲所示，平行光滑金屬軌道ABC和置于水平面上，兩軌道間距為，之間連接一定值電阻。為寬未知的矩形區域，區域內存在磁感應強度、豎直向上的勻強磁場。質量、電阻的導體棒以的初速度從進入磁場區域，當導體棒以的速度經過時，右側寬度的矩形區域內開始加上如圖乙所示的磁場，已知。求：
（1）的大??；
（2）導體棒在之間運動階段，導體棒產生的焦耳熱。
【答案】（1）；（2）
【詳解】（1）導體棒從到過程，根據動量定理可得
其中
聯立解得
（2）磁場的持續時間是，假設此過程導體棒尚未進入磁場，此過程導體棒的位移為
因此假設成立，回路中產生的感生電動勢大小為
感應電流大小為
導體棒上的焦耳熱為
2．（2024·北京海淀·模擬預測）如圖甲所示為法拉第發明的圓盤發電機，圖乙是其原理示意圖，其中的銅質圓盤安裝在水平的銅軸上，銅質圓盤的圓心與銅軸重合，圓盤的圓心到邊緣正好在兩磁極之間，兩塊銅片C、D分別與圓盤的轉動軸和邊緣良好接觸，用導線將兩塊銅片與電阻R連接起來形成閉合回路，在圓盤繞銅軸勻速轉動時，通過電阻R的電流是恒定的。為討論問題方便，將磁場簡化為水平向右磁感應強度為B的勻強磁場；將圓盤勻速轉動簡化為一根始終在勻強磁場中繞銅軸勻速轉動、長度為圓盤半徑的導體棒，其等效電阻為r。除了R和r以外，其他部分電阻不計。已知圓盤半徑為a，勻速轉動的角速度為。
（1）論證圓盤勻速轉動產生的感應電動勢。
（2）圓盤勻速轉動一圈，電阻R產生的熱量；
（3）若圓盤勻速轉動時，閉合回路的電流為I，試從電動勢的定義及閉合電路能量轉化與守恒的角度論證圓盤產生的感應電動勢。
【答案】（1）見解析；（2）；（3）見解析
【詳解】（1根據法拉第電磁感應定律可得
其中
代入解得圓盤勻速轉動產生的感應電動勢
（2）圓盤轉動過程中產生的感應電流
轉動一周經過的時間
根據焦耳定律可得圓盤勻速轉動一圈，電阻產生的熱量
（3）圓盤中的電子因圓盤轉動在勻強磁場中受到的沿半徑方向的洛倫茲力為非靜電力，根據能量守恒定律可得
根據電動勢的定義式可得
則
又因
聯立可得
3．（2024·北京海淀·二模）分析電路中的電勢變化是研究電路規律的重要方法。比如閉合電路歐姆定律可以通過分析電勢的變化得出：在電源內部，電流I從負極流向正極，非靜電力的作用使電勢升高E（電動勢），電流流過電源內阻r時電勢降低，因此電源兩端電壓。
（1）如圖1所示，100匝的線圈（圖中只畫了2匝）兩端A、K與一個電阻相連，線圈的電阻r=5Ω。線圈內有垂直紙面向里的勻強磁場，線圈中的磁通量隨時間均勻變化，產生的感應電流，A、K兩點間的電勢差。求：
①線圈中產生的感應電動勢E。
②磁通量的變化率。
（2）電動機的模型示意圖如圖2所示，MN、PQ是間距為L(zhǎng)的固定平行金屬導軌，置于磁感應強度大小為B、方向垂直導軌所在平面向下的勻強磁場中，M、P間接有電源。一根與導軌接觸良好、長度也為L(zhǎng)、阻值為R、質量為m的金屬棒cd垂直導軌放置，通過輕滑輪以速率v勻速提升質量為m的重物。摩擦阻力、導軌電阻均不計，重力加速度為g。當電動機穩定工作時，求cd兩端的電勢差。
（3）如圖3所示，將一長方體金屬薄片垂直置于勻強磁場中，在薄片的左右兩個側面間通以向右的電流時，上下兩側面間產生電勢差，這一現象稱為霍爾效應，在垂直上下表面的連線上e、f兩點間電勢差的絕對值通常稱為霍爾電壓。實際測量霍爾電壓時的測量點往往不在垂直上下表面的連線上（如e、g兩點），從而導致測量出現偏差，但仍可以采用一定的辦法推測出準確的霍爾電壓。某次測量，先測得e、g兩點間的電勢差為，僅將磁場反向，磁感應強度的大小不變，再測得e、g兩點間的電勢差為U eg′，求上述情況中該金屬薄片產生的霍爾電壓UH。
【答案】（1）50V，0.5Wb/s；（2）；（3）
【詳解】（1）①路端電壓
代入數據得
②由法拉第電磁感應定律，得
（2）設電路中的電流為I，金屬棒中電流從c到d，非靜電力（洛倫茲力）做負功，電勢降低BLv，靜電力做正功，電勢降低IR，金屬棒cd兩端的電勢差
物體勻速上升，有
解得
（3）設f、g間的電阻為R，通過金屬薄片的電流為I，金屬薄片上e、g兩點的電勢差
磁場方向、通過金屬薄片中的電流方向如題中圖3所示時，金屬片薄上表面的電勢低，可得
僅磁場方向反向時，金屬片上表面的電勢高，同理可得
解得霍爾電壓
4．（2024·重慶九龍坡·一模）如圖所示，一單匝矩形閉合線圈abcd的質量m=3kg，總電阻R=0.12Ω，ab邊的長l1=0.6m， bc邊的長l2=0.2m，置于光滑的絕緣水平桌面（紙面）上，虛線右側存在范圍足夠大、方向垂直于紙面向里的勻強磁場，磁感應強度大小為B=1T?，F(xiàn)使線圈以初速度v0=0.5m/s向右運動進入磁場，直到線圈全部進入磁場，運動過程中線圈的左右邊始終與磁場邊界平行，不考慮線圈產生磁場對原磁場分布和空氣阻力的影響。求：
(1)線圈的ab邊剛進入磁場時，ab邊受到的安培力大??；
(2)線圈全部進入磁場過程中，流過ab的電荷量；
(3)線圈全部進入磁場時的速度大小以及線圈進入磁場過程中產生的焦耳熱。
【答案】(1)1.5N
(2)1C
(3)m/s，0.24J
【詳解】（1）當線圈的ab邊進入磁場時，感應電動勢
電流為
ab邊受到的安培力
解得
N
（2）設ab邊進入磁場后，經過時間?t，cd邊恰好進入磁場，此過程流過ab邊的電荷量
平均電動勢為
磁通量變化量為
平均電流為
解得
C
（3）線圈進入磁場的過程由動量定理有
解得
m/s
由能量轉換與守恒定律，有
解得
J
5．（2024·云南大理·一模）某研學小組設計了一套電氣制動裝置，其簡化模型如圖所示。在車身下方固定一單匝矩形導線框，利用線框進入磁場時所受的安培力，輔助列車剎車。已知列車的總質量為m，車身長為s，線框的短邊和分別安裝在車頭和車尾，長度均為L(zhǎng)（L小于勻強磁場的寬度），線框的總電阻為R。站臺軌道上勻強磁場區域足夠長（大于車長s），磁感應強度的大小為B，方向豎直向上，若邊剛進入磁場時列車關閉發動機，此時列車的速度為邊進入磁場瞬間，列車恰好停止，假設列車停止前所受鐵軌及空氣阻力的合力恒為f。求：
(1)線框邊進入磁場瞬間，產生的感應電流大小和列車加速度的大?。?br>(2)線框從進入磁場到停止的過程中產生的焦耳熱Q；
(3)線框從進入磁場到停止的過程中通過其橫截面的電荷量q。
【答案】(1)，
(2)
(3)
【詳解】（1）線框邊進入磁場瞬間，產生的感應電流大小
設車頭剛進入磁場時的加速度為，根據牛頓第二定律
解得
（2）列車減少的動能部分轉化為線框的焦耳熱，部分轉化為因鐵軌及空氣阻力產生的熱量，根據能量守恒定律
解得
（3）根據法拉第電磁感應定律
又
整理可得，此過程流過線框的電荷量為
6．（2024·全國·模擬預測）如圖所示，用金屬制作的導軌固定在水平面上，導軌寬軌部分間距為，右端連接有開關和電容器，電容器的電容；窄軌部分間距為，右端連接有開關，整個空間存在豎直向下的勻強磁場，磁感應強度大小為。質量為、阻值忽略不計的金屬棒垂直于導軌靜止放置在寬軌導軌上；質量為、邊長為且每條邊阻值均為的正方形裸露線框靜止在窄軌導軌上。金屬棒和線框在運動過程中始終相互平行且與導軌保持良好接觸，導軌足夠長，金屬棒總在寬軌上運動，線框總在窄軌上運動，不計所有摩擦，電容器始終未損壞，寬導軌與窄導軌連接處的接觸電阻均為，其余導軌電阻不計（已知兩個完全相同的電源并聯時，并聯后的總電動勢跟單個電源電動勢相同，內阻減半）。已知。
(1)斷開，閉合，時，金屬棒受到水平向左的恒力作用。求：
①剛作用的瞬間金屬棒的加速度；
②時刻金屬棒的速度大小及電容器存儲的電能。
(2)在第（1）問的基礎上，若在時刻撤去外力，同時斷開，閉合。求：
①金屬棒的最終速度大?。?br>②整個過程中線框產生的熱量。
【答案】(1)①，②，
(2)①，②
【詳解】（1）斷開，閉合。
①設金屬棒的速率為，由法拉第電磁感應定律有
因?yàn)?br>所以
對金屬棒，由牛頓第二定律有
解得
②時，金屬棒運動的位移
速度
根據能量守恒定律，可得電容器儲存的電能
解得
（2）①時刻撤去外力，設此時金屬棒的速度為，
斷開，閉合，設、最終穩定時的速度為、，則
由動量定理，對有
對有
解得
②根據能量守恒定律有
因?yàn)橛袃蛇吪c導軌重合被短路，且另外兩邊并聯，所以回路中的總電阻為，則
7．（2024·浙江杭州·一模）如圖所示的裝置左側是法拉第圓盤發電機，其細轉軸豎直安裝。內阻不計、半徑的金屬圓盤盤面水平，處于豎直向上的勻強磁場中，磁感應強度。圓盤在外力作用下以角速度逆時針（俯視）勻速轉動，圓盤的邊緣和轉軸分別通過電刷a、b與光滑水平導軌、相連，導軌間距。在導軌平面內以O(shè)點為坐標原點建立坐標系xOy，x軸與導軌平行。區域內存在豎直向下的勻強磁場，磁感應強度，導電性能良好的導軌上放置著一根質量、電阻的金屬棒，金屬棒離y軸足夠遠；區域內存在豎直向下磁場，磁感應強度，導軌由絕緣材料制成，導軌上緊貼y軸放置著一U型金屬框，其質量、電阻為3R、長度為L(zhǎng)、寬度。不計其它一切電阻。
(1)比較a、b兩點電勢的高低，并計算閉合開關瞬間通過金屬棒的電流I；
(2)從閉合開關到金屬棒剛達到最大速度時（此時金屬棒未離開磁場區），求此過程通過金屬棒的電量q和維持圓盤勻速轉動外力所做的功W；
(3)若此后金屬棒和金屬框發生完全非彈性碰撞，求金屬棒最終停下來時的位置坐標x。
【答案】(1)點電勢高，5A
(2)6C，18J
(3)
【詳解】（1）由右手定則可知
圓盤切割，感應電動勢為
根據閉合電路歐姆定律得
聯立解得
（2）設導體棒最大速度為，有
設金屬棒從開始運動到最大速度通過金屬棒的電量為q，對金屬棒，由動量定理得
由以上兩式得
該過程外力對金屬圓盤做功為
（3）設金屬棒和U型金屬框碰撞后共同速度為，由動量守恒定律得
碰撞后金屬棒運動到坐標x時整個框速度v，此時回路的感應電流為
整個框受到的安培力為
由動量定理得
求和得
解得
8．（2024·浙江金華·一模）如圖所示，傾角為θ=53°的金屬導軌MN和的上端有一個單刀雙擲開關K，當開關與1連接時，導軌與匝數n=100匝、橫截面積S=0.04m2的圓形金屬線圈相連，線圈總電阻r=0.2Ω，整個線圈內存在垂直線圈平面的勻強磁場B0且磁場隨時間均勻變化。當開關與2連接時，導軌與一個阻值為R1=0.3Ω的電阻相連。水平軌道的至間是絕緣帶，其它部分導電良好，最右端串接一定值電阻R2=0.2Ω。兩軌道長度均足夠長，寬度均為L(zhǎng)=1m，在處平滑連接。導軌MN和的平面內有垂直斜面向下的勻強磁場，磁感應強度大小B1=0.2T；整個水平軌道上有方向豎直向上，磁感應強度大小為B2=1T的勻強磁場?，F(xiàn)開關與1連接時，一根長度為L(zhǎng)的導體棒a恰好靜止在傾斜導軌上；某時刻把開關迅速撥到2，最后a棒能在傾斜軌道上勻速下滑。導體棒b一開始被鎖定（鎖定裝置未畫出），且到位置的水平距離為d=0.24m。棒a與棒b的質量均為m=0.1kg，電阻均為R=0.2Ω，所有導軌均光滑且阻值不計。求：
(1)求圓形線圈內磁場隨時間的變化率；
(2)棒a滑至?xí)r的速度大小v1；
(3)棒a與棒b碰撞前，棒a的速度大小v2；
(4)棒a與棒b碰撞前瞬間，立即解除對棒b的鎖定，兩棒碰后粘連在一起。從棒a進入水平軌道，至兩棒運動到最終狀態，定值電阻R2上產生的焦耳熱Q是多少。
【答案】(1)
(2)10m/s
(3)2m/s
(4)
【詳解】（1）開關打到1時，棒受力平衡
根據
，
解得
（2）棒勻速時，根據平衡條件可知
可得
v1=10m/s
（3）棒a進入水平面后，根據動量定理
根據電路連接得
即
v2=2m/s
（4）當棒a切割時
此時電阻產生熱量
得
兩棒相碰
碰后至靜止電路產熱
電阻產生熱量
得
綜上，產生總熱量為
9．（2024·廣東茂名·模擬預測）如圖所示，兩根足夠長、電阻不計的平行光滑金屬導軌相距為。導軌平面與水平面成角，質量均為、阻值均為、長度均為的金屬棒、緊挨著放在兩導軌上，整個裝置處于垂直于導軌平面向上的勻強磁場中，磁感應強度大小為?，F(xiàn)固定金屬棒，將金屬棒由靜止釋放，經過一段時間開始勻速下滑，已知運動過程中金屬棒與導軌始終垂直并保持良好接觸，重力加速度為求：
(1)金屬棒勻速下滑時的速度大小；
(2)已知從金屬棒釋放至速度達到最大速度一半的過程中，通過金屬棒的電荷量為6C，求該過程中金屬棒產生的焦耳熱（計算結果保留一位小數）；
(3)若金屬棒不固定，將金屬棒由靜止釋放的同時、給金屬棒平行于導軌向上的恒力，求金屬棒勻速運動時的速度大小。
【答案】(1)
(2)
(3)
【詳解】（1）設金屬棒勻速下滑時的速度大小為，金屬棒切割磁感線產生的電動勢為
通過金屬棒的電流為
金屬棒受到的安培力為
金屬棒做勻速直線運動時有
解得
（2）設當金屬棒的速度大小為
通過金屬棒的電荷量為
平均電動勢
解得
由能量守恒定律可得
代入數據解得
（3）對金屬棒進行受力分析，可得
對金屬棒進行受力分析，可得
可得金屬棒、的加速度大小始終滿足分析可得，金屬棒、同時做勻速直線運動，且金屬棒、的速度大小相等，設勻速運動時
回路中電流為
金屬棒受到的安培力為
金屬棒勻速直線運動，可得
解得
10．（2024·天津和平·三模）如圖所示，兩根足夠長的平行光滑金屬導軌MN、PQ間距，其電阻不計，兩導軌及其構成的平面均與水平面成角，N、Q兩端接有的電阻。一金屬棒ab垂直導軌放置，ab兩端與導軌始終有良好接觸，已知ab的質量，電阻，整個裝置處在垂直于導軌平面向上的勻強磁場中，磁感應強度大小。ab在平行于導軌向上的拉力作用下，以初速度沿導軌向上開始運動，可達到最大速度。運動過程中拉力的功率恒定不變，重力加速度。求：
（1）求拉力的功率P；
（2）ab開始運動后，經速度達到，此過程中電阻R生熱0.03J，求該過程中ab沿導軌的位移大小x；
（3）ab開始運動后，當ab速度達到時撤去拉力，ab繼續上滑0.15s速度減為零，求該過程中通過電阻R電荷量。
【答案】（1）4W；（2）0.1m；（3）0.15C
【詳解】（1）根據題意可知，當金屬棒到達最大速度后開始做勻速直線運動，令此時拉力為，根據平衡條件有
其中的感應電流
則拉力的功率
解得
（2）根據動能定理有
根據功能關系有
解得
（3）當ab速度達到時撤去拉力，ab繼續上滑0.15s速度減為零，該過程對金屬棒進行分析，根據動量定理有
其中
解得
11．（2024·浙江·三模）一種探測氣體放電過程的裝置如圖甲所示，充滿氖氣的電離室中有兩電極與長直導線連接，并通過兩水平長導線與高壓電源相連。在與長直導線垂直的平面內，以導線為對稱軸安裝一個用阻值的細導線繞制、匝數的圓環形螺線管（圖中只畫出部分示意，且尺寸沒有按比例畫出），細導線的始末兩端與阻值的電阻連接，螺線管的橫截面是邊長為的正方形，，其中心與長直導線的距離。氣體被電離后在長直導線回路中產生順時針?lè)较虻碾娏鱅，其I-t圖像如圖乙所示。長直導線在螺線管處的磁感應強度大小均可近似為，其中，x坐標的意義如圖甲所示，以正方形的一邊中點為坐標原點，背離圓心方向?yàn)閤軸正方向，不考慮線圈的自感。求：
（1）時，圖中標有x軸的這段細導線中的電流方向；
（2）時，螺線管線圈中的磁通量；
（3）這段時間內通過電阻R的電量，以及電阻R上的平均熱功率；
（4）這段時間內螺線管單匝線圈所受安培力的沖量大小和方向。
【答案】（1）向右；（2）；（3），；（4），方向沿x軸正向
【詳解】（1）由圖可知0~ s，電流逐漸增大，根據楞次定律可知感應電流方向向右。
（2）根據磁通量的定義式可知
（3）根據法拉第電磁感應定律有
根據閉合電路歐姆定律有
根據電流的定義式有
根據焦耳定律有
則熱功率為
（4）根據安培力的計算公式可知
，
安培力的平均值為
沖量
，方向沿x軸正向
12．（2024·廣東·二模）如圖甲，水平面上兩根足夠長的、電阻可忽略不計的平行金屬導軌間距，導軌間兩個矩形區域I和Ⅱ的寬度分別為、；區域I和II內有垂直于水平面向上的勻強磁場B1和B2，其中B1隨時間變化的圖像如圖乙，。導體棒a和b分別垂直導軌放置在I區域MM1的左側和II區域的右邊緣QQ1處，在a、b中點處通過絕緣、松弛的輕繩連接。時，a以平行于導軌的初速度向左運動；時，繩子瞬間拉直帶動b共同運動并勻速通過磁場區域II。已知a、b質量相等、電阻均為，b僅與NP、N1P1之間的導軌有摩擦，其他摩擦不計，且b未進入I區域，g取，回路中電流方向以俯視逆時針為正方向。
（1）求內回路的感應電動勢大小和感應電流的大小及方向；
（2）求a棒的初速度；
（3）通過計算，在圖丙中畫出內，回路中電流I隨時間變化的圖像。
【答案】（1），，負方向；（2）1m/s；（3）
【詳解】（1）由圖乙可知內
回路的感生電動勢
回路中的電流
由楞次定律可知，回路中電流方向?yàn)轫槙r(shí)針，即負方向。
（2）設棒的質量均為，輕繩拉直后瞬間兩棒的共同速度為，由動量守恒定律得
棒在磁場區域II中運動產生的動生電動勢
由題意可知兩電動勢相互抵消，則
聯立解得
，
（3）各個時間段的電流分段計算如下，由（1）可知在內，回路的電流
方向?yàn)樨?fù)方向。棒通過II磁場區域的時間
因此棒到達邊界時，恰好為。故在內，回路電流
在內，回路的感生電動勢
故該段時間內電流
方向?yàn)檎较颉Ｓ捎诎粑催M(jìn)入?yún)^(qū)域Ⅰ，后，所以在內，回路的電流
綜上所述，內，回路中電流如下圖
思路分析
第一問的思路：
第二問的思路：
詳細解析
【答案】（1）；（2）
【詳解】（1）設勻強磁場的磁感應強度大小為B，線圈面積為S，則
解得
（2）設路端電壓為U，功率為P，則
電功率
解得
思路分析
第一問的思路：
第二問的思路：
第三問的思路：
詳細解析
【答案】（1）；（2）；（3）
【詳解】（1）導體棒ab在傾斜導軌上勻速運動時所受安培力的功率最大，設此時速度為，則感應電動勢為
感應電流為
安培力為
由平衡條件有
聯立解得
則重力的最大功率為
（2）在水平導軌上，導體棒ab與線框cdef碰撞時，滿足系統動量守恒，設碰后速度為，依題意設線框cdef質量為，電阻為，由
可得
碰后閉合線框abed進入磁場過程，de邊切割磁感線，cd邊、ef邊被導軌短路，電路結構如圖所示
則有
電路產生的總熱量為
電阻產生的熱量為
聯立解得
（3）閉合線框仍以速度進入磁場，設線框完全進入時速度為，由動量定理可得
線框全部進入磁場后de邊、ab邊同時切割磁感線，相當于兩電源并聯，電路結構如圖所示
回路總電阻為
依題意設線框再前移距離速度恰好為0，由動量定理可得
聯立解得
物理量
磁通量Φ
磁通量的變化量ΔΦ
磁通量的變化率eq \f(ΔΦ,Δt)
物理
意義
某時刻穿過磁場中某個面的磁感線條數
在某一過程中穿過某個面的磁通量的變化量
穿過某個面的磁通量變化的快慢
大小
計算
Φ＝BS⊥
ΔΦ＝eq \b\lc\{\rc\ (\a\vs4\al\c1(Φ2－Φ1,B·ΔS,S·ΔB))
eq \f(ΔΦ,Δt)＝eq \b\lc\{\rc\ (\a\vs4\al\c1(\f(|Φ2－Φ1|,Δt),B·\f(ΔS,Δt),\f(ΔB,Δt)·S))
注意
適用于勻強磁場。
穿過某個面有方向相反的磁場時，則不能直接應用Φ＝B·S.應考慮相反方向的磁通量抵消以后所剩余的磁通量。
①ΔΦ＝Φ2－Φ1適用各種情況，②ΔΦ＝B·ΔS適用勻強磁場的情況，③ΔΦ＝S·ΔB適用面積不變的情況。
開始和轉過180°時，平面都與磁場垂直，但穿過平面的磁通量是不同的，一正一負，ΔΦ＝2B·S而不是零。
既不表示磁通量的大小也不表示變化的多少。在Φ-t圖像中，可用圖線的斜率表示。
公式
E＝neq \f(ΔΦ,Δt)
E＝Blvsin θ
區別
研究對象
整個閉合回路
回路中做切割磁感線運動的那部分導體
適用范圍
各種電磁感應現象
只適用于導體切割磁感線運動的情況
條件不同
不一定是勻強磁場E＝neq \f(ΔΦ,Δt)＝neq \f(B·ΔS,Δt)＝neq \f(S·ΔB,Δt)，E由eq \f(ΔΦ,Δt)決定。
導線l上各點所在處的B相同。
l、v、B應取兩兩互相垂直的分量，可采用投影的辦法。
計算結果
Δt內的平均感應電動勢
某一時刻的瞬時感應電動勢
聯系
E＝Blvsin θ是由E＝neq \f(ΔΦ,Δt)在一定條件下推導出來的。
思路分析
第一問的思路;
第二問的思路：
詳細解析
【答案】(1)
(2)
【詳解】（1）由牛頓第二定律得
解得
（2）金屬棒做勻速直線運動時，得
根據歐姆定律及法拉第電磁感應定律有
聯立解得
思路分析
第一問的思路：
第二問的思路：
詳細解析
【答案】(1)6m/s2
(2)3m/s，9W
【詳解】（1）對金屬桿及重物，由牛頓第二定律分別有
得
代入數據，得
（2）當重物速度達到最大時，由平衡狀態條件
其中
聯立，解得
電阻R消耗的電功率
代入數據，得
