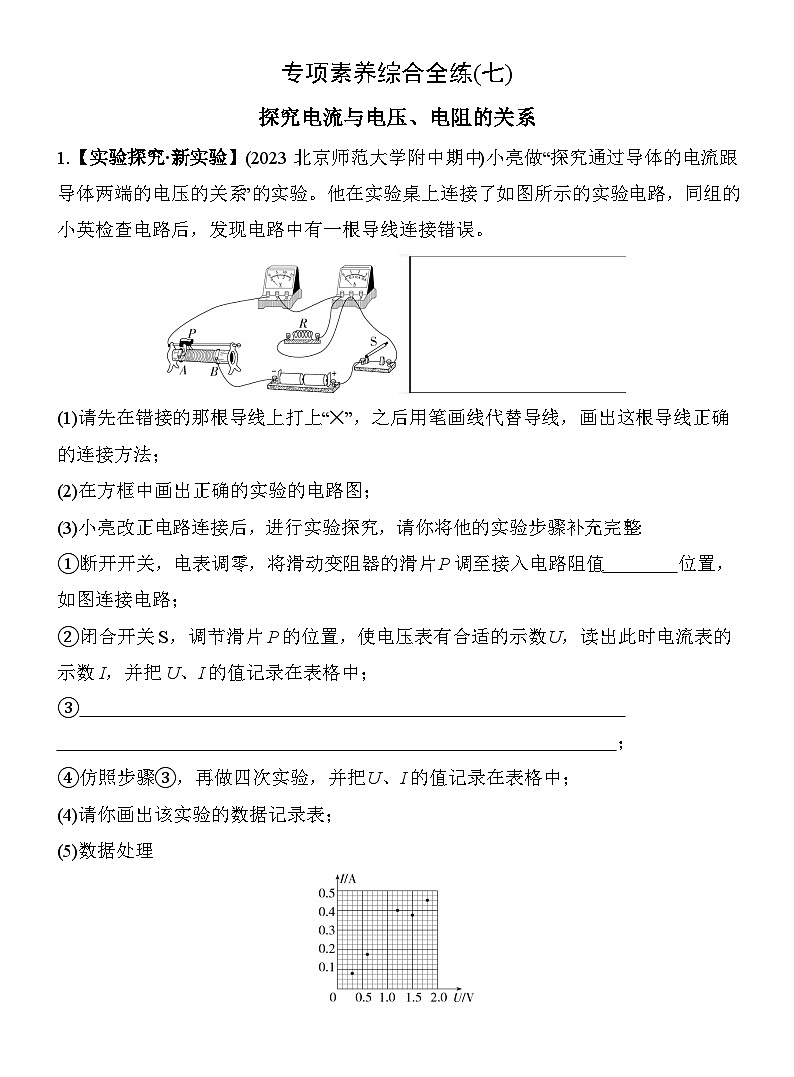

    (北京課改版)九年級物理07-專項素養綜合全練(七)7第1頁
    1/8

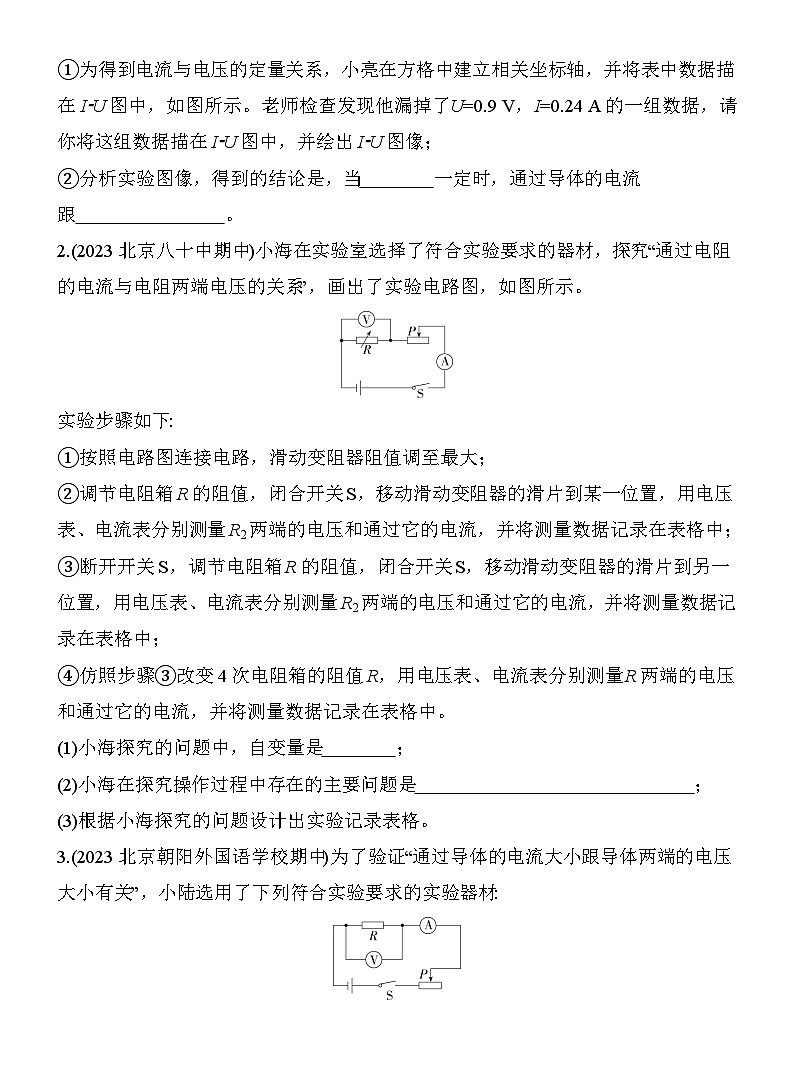

    (北京課改版)九年級物理07-專項素養綜合全練(七)7第2頁
    2/8

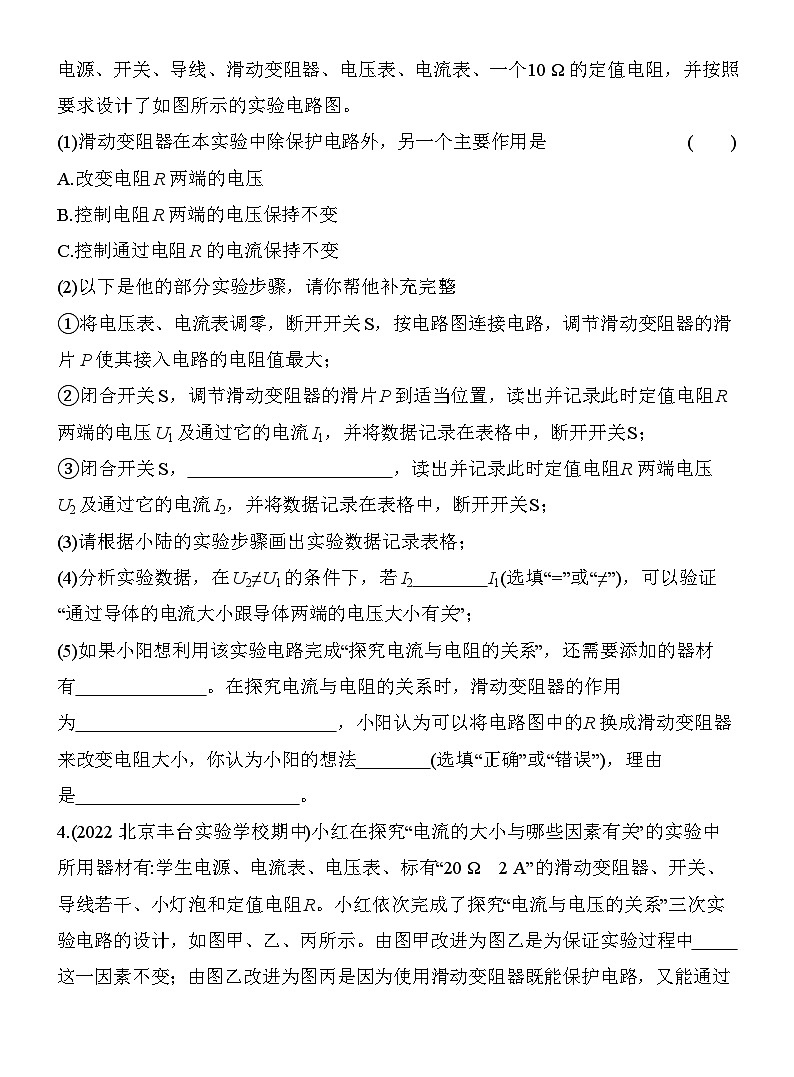

    (北京課改版)九年級物理07-專項素養綜合全練(七)7第3頁
    3/8
    還剩5頁未讀, 繼續閱讀

    (北京課改版)九年級物理07-專項素養綜合全練(七)7

    展開

    這是一份(北京課改版)九年級物理07-專項素養綜合全練(七)7,共8頁。
    專項素養綜合全練(七) 探究電流與電壓、電阻的關系 1.【實驗探究·新實驗】(2023北京師范大學附中期中)小亮做“探究通過導體的電流跟導體兩端的電壓的關系”的實驗。他在實驗桌上連接了如圖所示的實驗電路,同組的小英檢查電路后,發現電路中有一根導線連接錯誤。 (1)請先在錯接的那根導線上打上“?”,之后用筆畫線代替導線,畫出這根導線正確的連接方法; (2)在方框中畫出正確的實驗的電路圖; (3)小亮改正電路連接后,進行實驗探究,請你將他的實驗步驟補充完整: ①斷開開關,電表調零,將滑動變阻器的滑片P調至接入電路阻值    位置,如圖連接電路;? ②閉合開關S,調節滑片P的位置,使電壓表有合適的示數U,讀出此時電流表的示數I,并把U、I的值記錄在表格中; ③                             ?                              ??;? ④仿照步驟③,再做四次實驗,并把U、I的值記錄在表格中; (4)請你畫出該實驗的數據記錄表; (5)數據處理 ①為得到電流與電壓的定量關系,小亮在方格中建立相關坐標軸,并將表中數據描在I?U圖中,如圖所示。老師檢查發現他漏掉了U=0.9 V,I=0.24 A的一組數據,請你將這組數據描在I?U圖中,并繪出I?U圖像; ②分析實驗圖像,得到的結論是,當    一定時,通過導體的電流跟        。? 2.(2023北京八十中期中)小海在實驗室選擇了符合實驗要求的器材,探究“通過電阻的電流與電阻兩端電壓的關系”,畫出了實驗電路圖,如圖所示。 實驗步驟如下: ①按照電路圖連接電路,滑動變阻器阻值調至最大; ②調節電阻箱R的阻值,閉合開關S,移動滑動變阻器的滑片到某一位置,用電壓表、電流表分別測量R2兩端的電壓和通過它的電流,并將測量數據記錄在表格中; ③斷開開關S,調節電阻箱R的阻值,閉合開關S,移動滑動變阻器的滑片到另一位置,用電壓表、電流表分別測量R2兩端的電壓和通過它的電流,并將測量數據記錄在表格中; ④仿照步驟③改變4次電阻箱的阻值R,用電壓表、電流表分別測量R兩端的電壓和通過它的電流,并將測量數據記錄在表格中。 (1)小海探究的問題中,自變量是   ?。? (2)小海在探究操作過程中存在的主要問題是              ??;? (3)根據小海探究的問題設計出實驗記錄表格。 3.(2023北京朝陽外國語學校期中)為了驗證“通過導體的電流大小跟導體兩端的電壓大小有關”,小陸選用了下列符合實驗要求的實驗器材: 電源、開關、導線、滑動變阻器、電壓表、電流表、一個10 Ω的定值電阻,并按照要求設計了如圖所示的實驗電路圖。 (1)滑動變阻器在本實驗中除保護電路外,另一個主要作用是 (  ) A.改變電阻R兩端的電壓 B.控制電阻R兩端的電壓保持不變 C.控制通過電阻R的電流保持不變 (2)以下是他的部分實驗步驟,請你幫他補充完整: ①將電壓表、電流表調零,斷開開關S,按電路圖連接電路,調節滑動變阻器的滑片P使其接入電路的電阻值最大; ②閉合開關S,調節滑動變阻器的滑片P到適當位置,讀出并記錄此時定值電阻R兩端的電壓U1及通過它的電流I1,并將數據記錄在表格中,斷開開關S; ③閉合開關S,           ,讀出并記錄此時定值電阻R兩端電壓U2及通過它的電流I2,并將數據記錄在表格中,斷開開關S;? (3)請根據小陸的實驗步驟畫出實驗數據記錄表格; (4)分析實驗數據,在U2≠U1的條件下,若I2    I1(選填“=”或“≠”),可以驗證“通過導體的電流大小跟導體兩端的電壓大小有關”;? (5)如果小陽想利用該實驗電路完成“探究電流與電阻的關系”,還需要添加的器材有       。在探究電流與電阻的關系時,滑動變阻器的作用為              ,小陽認為可以將電路圖中的R換成滑動變阻器來改變電阻大小,你認為小陽的想法    (選填“正確”或“錯誤”),理由是            。? 4.(2022北京豐臺實驗學校期中)小紅在探究“電流的大小與哪些因素有關”的實驗中所用器材有:學生電源、電流表、電壓表、標有“20 Ω 2 A”的滑動變阻器、開關、導線若干、小燈泡和定值電阻R。小紅依次完成了探究“電流與電壓的關系”三次實驗電路的設計,如圖甲、乙、丙所示。由圖甲改進為圖乙是為保證實驗過程中    這一因素不變;由圖乙改進為圖丙是因為使用滑動變阻器既能保護電路,又能通過調節滑動變阻器接入電路的阻值,使電阻R兩端的電壓    (選填“改變”或“保持不變”)。?   答案全解全析 1.答案 (1)如圖所示 (2)如圖所示 (3)①最大?、壅{(diào)節滑動變阻器的滑片位置,改變R兩端電壓,并把U、I的值記錄在表格中 (4)數據記錄如表所示 (5)①如圖所示 ②導體電阻 導體兩端的電壓成正比 解析 (1)原電路中,電流表與電阻并聯,電壓表串聯在電路中是錯誤的,電流表應與電阻串聯,電壓表與電阻并聯。(2)根據改裝好的實物圖可得,電阻R與滑動變阻器串聯,電流表測電路電流,電壓表測電阻R兩端電壓。(3)①為了保護電路,實驗開始前,應將滑動變阻器的滑片P調至接入電路阻值最大處。③為了得出實驗結論具有普遍性,應進行多次實驗,故調節滑動變阻器的滑片位置,改變R兩端電壓,并把U、I值記錄在表格中。(4)實驗中要測量不同電壓對應的電流,根據實驗步驟設計表格。(5)①把漏掉了U=0.9 V,I=0.24 A的一組數據補回去,根據描點得到I?U圖像。②因電流隨電壓的變化關系圖像為一條過原點的直線,故可得出的結論是,當導體的電阻一定時,通過導體的電流跟導體兩端的電壓成正比。 2.答案 (1)電壓 (2)步驟②、步驟③、步驟④中電阻箱R的電阻是不同的,應控制其電阻不變 (3)見解析 解析 (1)探究“通過電阻的電流與電阻兩端電壓的關系”,應控制電阻的阻值不變,通過改變電壓來改變電流,故自變量是電壓;(2)步驟②、步驟③、步驟④中電阻箱R的電阻是不同的,應控制其電阻不變;(3)要記錄電流和對應電壓的大小,為得出普遍性的結論,要多次測量,如表所示。 3.答案 (1)A (2)③調節滑動變阻器的滑片P到另一適當位置 (3)如表所示 (4)≠ (5)阻值不同的定值電阻 保證定值電阻兩端電壓不變 錯誤 無法讀取滑動變阻器阻值 解析 (1)探究電流與電壓關系時,為得出普遍性的規律要多次測量,故滑動變阻器在本實驗中除保護電路外,另一個主要作用是改變電阻R兩端的電壓,故選A。(2)應進行多次實驗,故調節滑動變阻器的滑片位置,改變R兩端的電壓。(3)表格中需要記錄每次的電壓和電流。(4)分析實驗數據,若U2≠U1時,I2≠I1,可以驗證“通過導體的電流大小跟導體兩端的電壓大小有關”。(5)要探究電流與電阻的關系,需要控制電壓相同,改變電阻,故需要阻值不同的定值電阻。研究電流與電阻的實驗中應控制電壓不變,滑動變阻器的作用為保證定值電阻兩端的電壓不變。將電路圖中的R換成滑動變阻器來改變電阻大小,沒有辦法讀取變阻器的阻值,不能探究電流和電阻之間的關系。 4.答案 電阻 改變 解析 探究“電流與電壓的關系”實驗中,要控制電阻的大小不變,而燈泡的電阻隨溫度的變化而變化,故由圖甲改進為圖乙是為了保證實驗過程中電阻這一因素不變;為得出普遍性的結論,要多次測量,故由圖乙改進為圖丙是因為使用滑動變阻器既能保護電路,又能通過調節滑動變阻器接入電路中的阻值,使電阻R兩端的電壓改變。 U/VI/A次數123456U/VI/AU/VI/A
