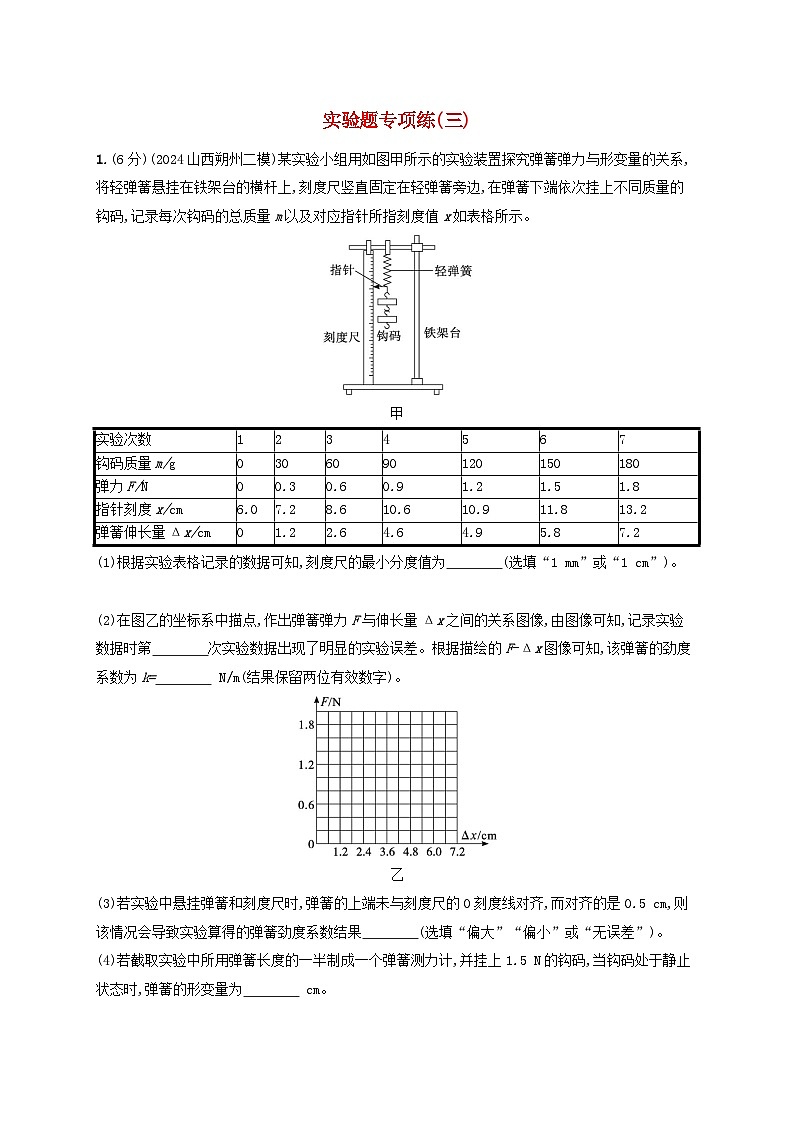

2025屆高考物理二輪總復習題型專項練實驗題專項練3

這是一份2025屆高考物理二輪總復習題型專項練實驗題專項練3，共4頁。試卷主要包含了97 cm，500　Ⅱ　2等內容，歡迎下載使用。

甲
(1)根據實驗表格記錄的數據可知,刻度尺的最小分度值為 (選填“1 mm”或“1 cm”)。
(2)在圖乙的坐標系中描點,作出彈簧彈力F與伸長量Δx之間的關系圖像,由圖像可知,記錄實驗數據時第 次實驗數據出現了明顯的實驗誤差。根據描繪的F-Δx圖像可知,該彈簧的勁度系數為k= N/m(結果保留兩位有效數字)。
乙
(3)若實驗中懸掛彈簧和刻度尺時,彈簧的上端未與刻度尺的0刻度線對齊,而對齊的是0.5 cm,則該情況會導致實驗算得的彈簧勁度系數結果 (選填“偏大”“偏小”或“無誤差”)。
(4)若截取實驗中所用彈簧長度的一半制成一個彈簧測力計,并掛上1.5 N的鉤碼,當鉤碼處于靜止?fàn)顟B(tài)時,彈簧的形變量為 cm。

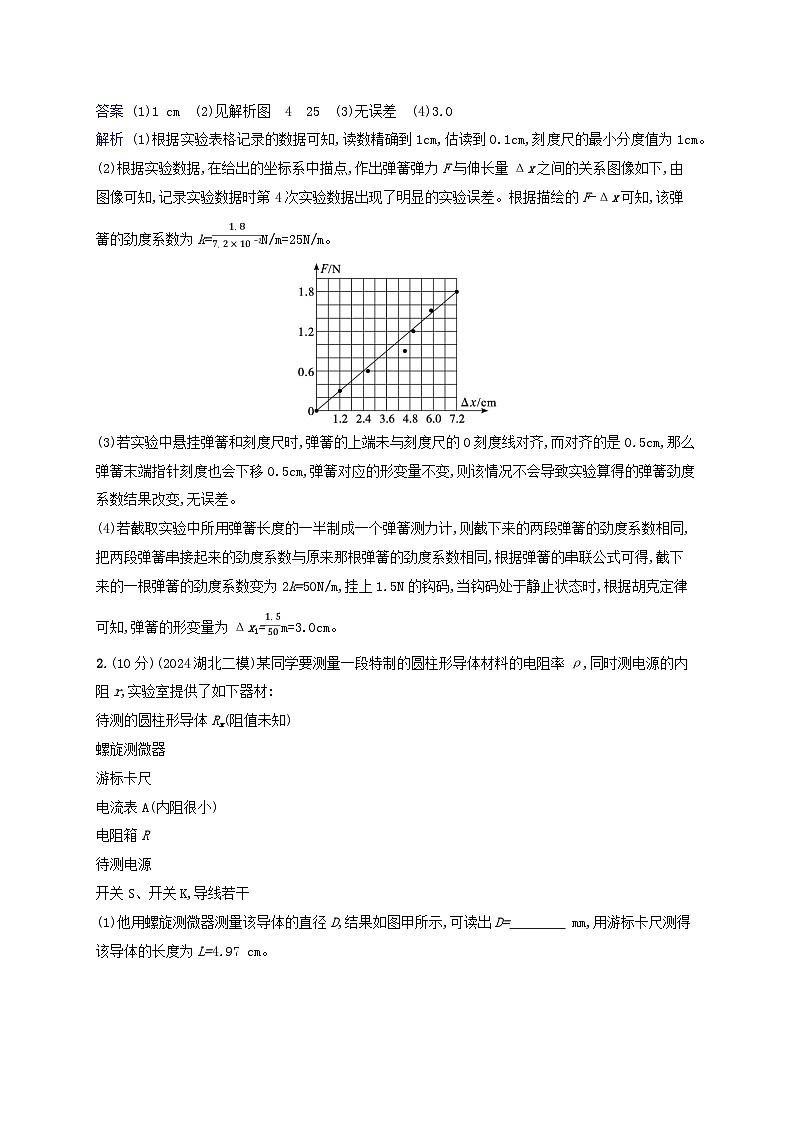

答案 (1)1 cm (2)見解析圖 4 25 (3)無誤差 (4)3.0
解析 (1)根據實驗表格記錄的數據可知,讀數精確到1cm,估讀到0.1cm,刻度尺的最小分度值為1cm。
(2)根據實驗數據,在給出的坐標系中描點,作出彈簧彈力F與伸長量Δx之間的關系圖像如下,由圖像可知,記錄實驗數據時第4次實驗數據出現了明顯的實驗誤差。根據描繪的F-Δx可知,該彈簧的勁度系數為k=N/m=25N/m。
(3)若實驗中懸掛彈簧和刻度尺時,彈簧的上端未與刻度尺的0刻度線對齊,而對齊的是0.5cm,那么彈簧末端指針刻度也會下移0.5cm,彈簧對應的形變量不變,則該情況不會導致實驗算得的彈簧勁度系數結果改變,無誤差。
(4)若截取實驗中所用彈簧長度的一半制成一個彈簧測力計,則截下來的兩段彈簧的勁度系數相同,把兩段彈簧串接起來的勁度系數與原來那根彈簧的勁度系數相同,根據彈簧的串聯公式可得,截下來的一根彈簧的勁度系數變?yōu)?k=50N/m,掛上1.5N的鉤碼,當鉤碼處于靜止?fàn)顟B(tài)時,根據胡克定律可知,彈簧的形變量為Δx1=m=3.0cm。
2.(10分)(2024湖北二模)某同學要測量一段特制的圓柱形導體材料的電阻率ρ,同時測電源的內阻r,實驗室提供了如下器材:
待測的圓柱形導體Rx(阻值未知)
螺旋測微器
游標卡尺
電流表A(內阻很小)
電阻箱R
待測電源
開關S、開關K,導線若干
(1)他用螺旋測微器測量該導體的直徑D,結果如圖甲所示,可讀出D= mm,用游標卡尺測得該導體的長度為L=4.97 cm。
甲
他設計了如圖乙所示的電路,并進行了如下的操作:
①斷開開關K,閉合開關S,改變電阻箱的阻值R,記錄不同R對應的電流表示數I;
②將開關S、K均閉合,改變電阻箱的阻值R,再記錄不同R對應的電流表示數I。
乙
丙
(2)他畫出了步驟①②記錄的數據對應的-R圖像,如圖丙中兩條圖線Ⅰ、Ⅱ,則步驟①對應的圖線為 (選填“Ⅰ”或“Ⅱ”),電源的內阻r= Ω。
(3)若考慮電流表內阻的影響,則電源內阻的測量值相對真實值 (選填“偏大”“偏小”或“相等”)。
(4)若不考慮電流表內阻的影響,此導體材料的電阻率為ρ= Ω·m。(結果保留一位有效數字)
答案 (1)9.500 (2)Ⅱ 2.1 (3)偏大 (4)3×10-3
解析 (1)螺旋測微器的讀數為9.5mm+0×0.01mm=9.500mm。
(2)在步驟①中,由閉合電路歐姆定律有E=I(R+r),整理可得R+,在步驟②中,由閉合電路歐姆定律有E=IR+·Ir,整理可得R+,對比以上結果可知,步驟①對應的圖線應為Ⅱ,由圖線Ⅱ及R+,可得=0.67,解得電源內阻r=2.1Ω。
(3)若考慮電流表內阻的影響,則步驟①中,由閉合電路歐姆定律有R+,即電源內阻測量值r測=r真+rA,故測量值相對真實值偏大。
(4)在-R圖像中,設a1=1.1,a2=2.1,b=0.67,則由圖像及R+R+可得Rx=,則材料電阻率為ρ=,代入數據計算得ρ=3×10-3Ω·m。實驗次數
1
2
3
4
5
6
7
鉤碼質量m/g
0
30
60
90
120
150
180
彈力F/N
0
0.3
0.6
0.9
1.2
1.5
1.8
指針刻度x/cm
6.0
7.2
8.6
10.6
10.9
11.8
13.2
彈簧伸長量Δx/cm
0
1.2
2.6
4.6
4.9
5.8
7.2
