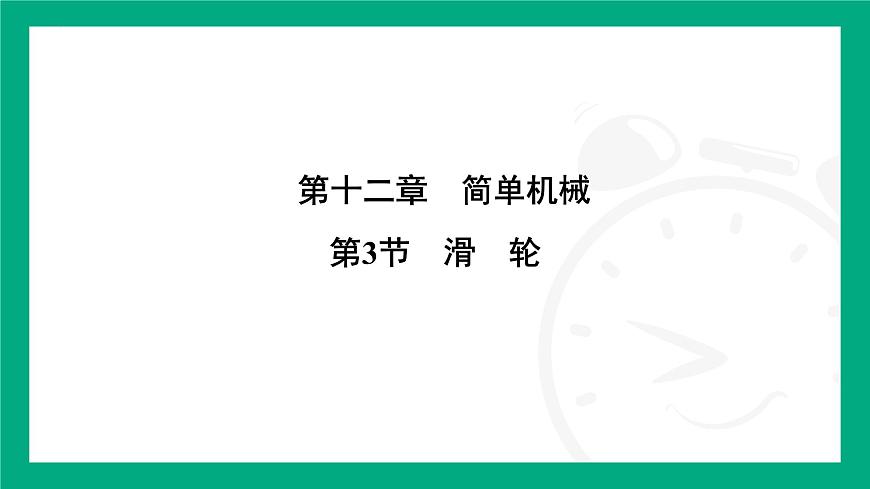

人教版（2024）12.2 滑輪多媒體教學課件ppt

這是一份人教版（2024）12.2 滑輪多媒體教學課件ppt，共12頁。PPT課件主要包含了改變力的方向，如圖所示，鉤碼和動滑輪，豎直向上，第11題，第14題，第7題，1如圖所示，第13題等內容，歡迎下載使用。

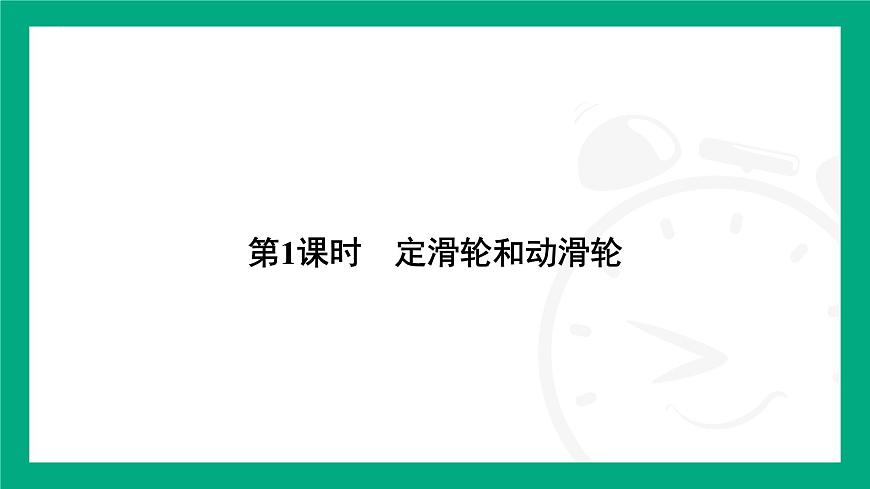

第1課時　定滑輪和動滑輪

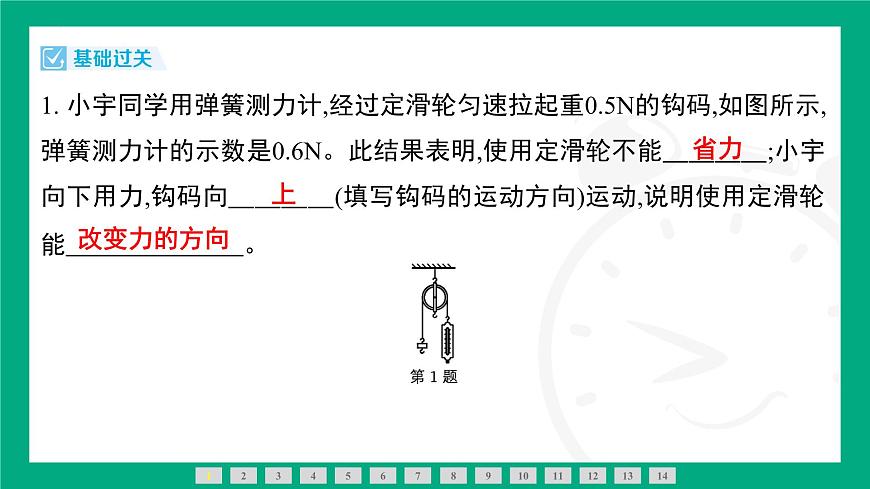

1. 小宇同學用彈簧測力計,經過定滑輪勻速拉起重0.5N的鉤碼,如圖所示,彈簧測力計的示數是0.6N。此結果表明,使用定滑輪不能　　　　;小宇向下用力,鉤碼向　　　　(填寫鉤碼的運動方向)運動,說明使用定滑輪能　　　　　　　。

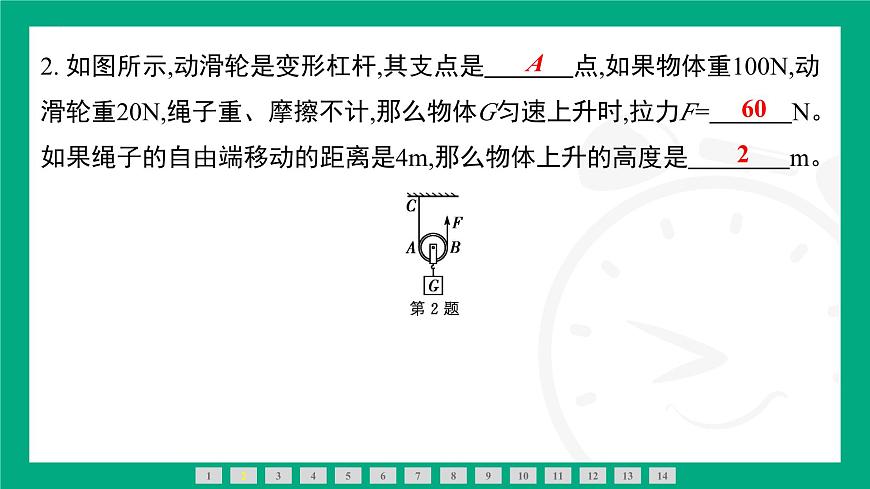

2. 如圖所示,動滑輪是變形杠桿,其支點是　　 　點,如果物體重100N,動滑輪重20N,繩子重、摩擦不計,那么物體G勻速上升時,拉力F=　　 　N。如果繩子的自由端移動的距離是4m,那么物體上升的高度是　　　　m。

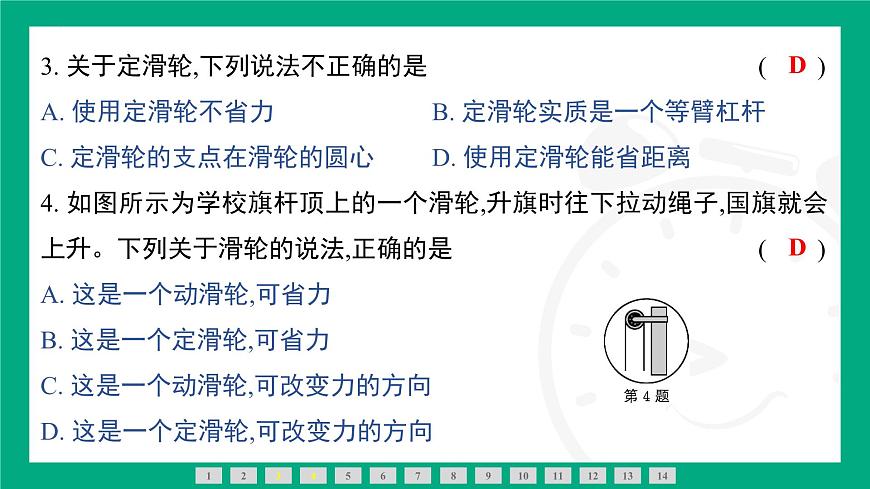

3. 關于定滑輪,下列說法不正確的是 (　　)A. 使用定滑輪不省力B. 定滑輪實質是一個等臂杠桿C. 定滑輪的支點在滑輪的圓心D. 使用定滑輪能省距離4. 如圖所示為學校旗桿頂上的一個滑輪,升旗時往下拉動繩子,國旗就會上升。下列關于滑輪的說法,正確的是(　　)A. 這是一個動滑輪,可省力B. 這是一個定滑輪,可省力C. 這是一個動滑輪,可改變力的方向D. 這是一個定滑輪,可改變力的方向

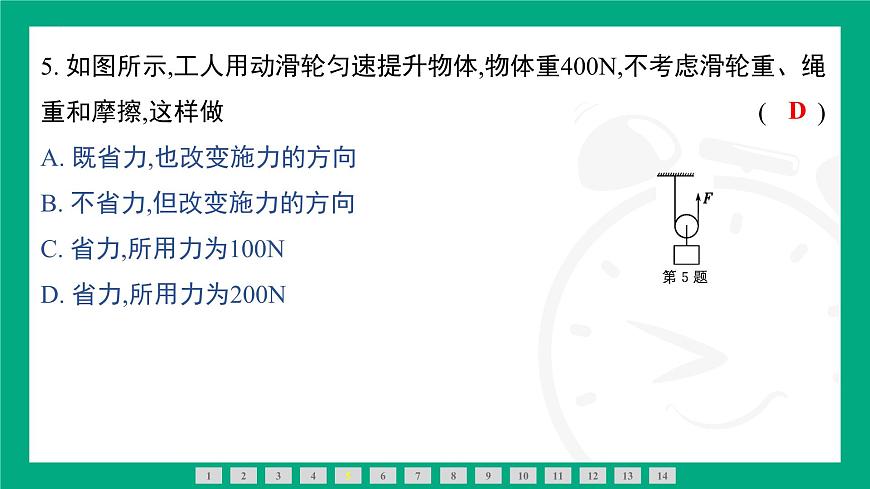

5. 如圖所示,工人用動滑輪勻速提升物體,物體重400N,不考慮滑輪重、繩重和摩擦,這樣做(　　)A. 既省力,也改變施力的方向B. 不省力,但改變施力的方向C. 省力,所用力為100ND. 省力,所用力為200N

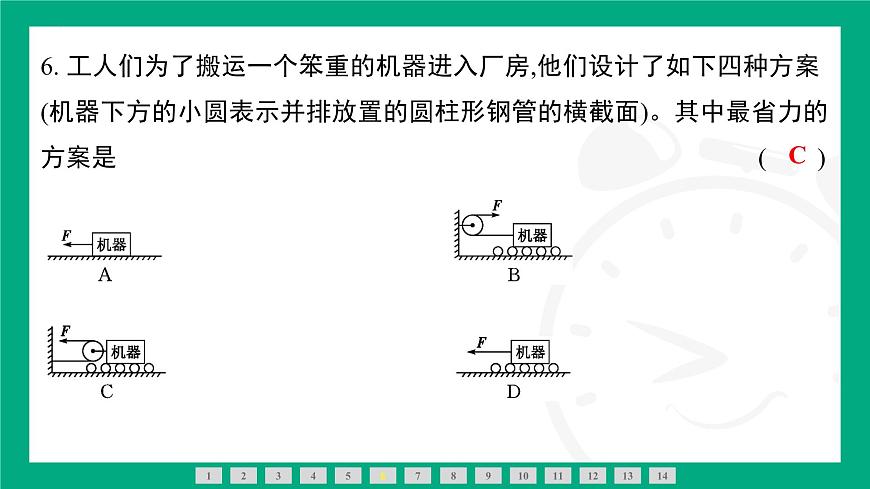

6. 工人們?yōu)榱税徇\(yùn)一個笨重的機器進入廠房,他們?cè)O(shè)計了如下四種方案(機器下方的小圓表示并排放置的圓柱形鋼管的橫截面)。其中最省力的方案是 (　　)

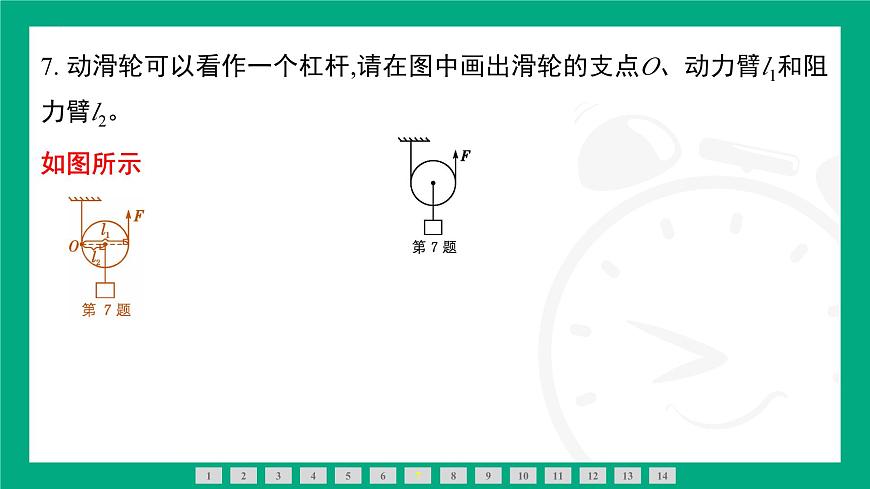

7. 動滑輪可以看作一個杠桿,請?jiān)趫D中畫出滑輪的支點O、動力臂l1和阻力臂l2。
8. 在“探究定滑輪和動滑輪工作時的特點”實驗中:(1) 在探究定滑輪工作的特點時,如圖甲所示,使用測力計的操作方法是　　　　(填序號)?！?① 隨意拉動鉤碼② 拉著鉤碼保持靜止③ 勻速向下拉動鉤碼(2) 在探究定滑輪工作的特點時,按照?qǐng)D甲操作,覺得讀數不方便,于是把測力計倒過來,即測力計吊環系在拉繩上,用手拉掛鉤,測力計的示數會　　 　(填“變大”“變小”或“不變”),其理由是　 。
忽略了彈簧測力計的重力
(3) 在探究動滑輪工作的特點時,先測出　　　　 　　的總重力,然后按照?qǐng)D乙組裝動滑輪,實驗時,　　 　　拉彈簧測力計,使鉤碼　　　　上升,讀出彈簧測力計的示數。請根據實驗步驟將記錄表格的第一行欄目補充完整(不要求填入實驗記錄數據)。該實驗至少要測量三組數據的目的是　　　　　　　　　　　　　　　　　　。此次實驗?zāi)芊裰苯拥贸觥笆褂脛?dòng)滑輪能省一半力”的結論?答:　　　　。
鉤碼和動滑輪的總重力G/N
彈簧測力計的示數F/N
尋找普遍性規律,避免實驗結論的偶然性
9. 一輛汽車陷進了泥潭,司機按圖甲、圖乙兩種方式安裝滑輪,均能將汽車從泥潭中拉出。圖甲中的滑輪是　　　　滑輪;圖乙中滑輪的作用是　　　　。如果按圖乙方式,人拉繩頭移動了0.5m,那么汽車被拉動了　　　　m。
10. 如圖所示,分別用F1、F2、F3、F4勻速提升同一重物,若不計滑輪重、繩重及摩擦,則(　　)A. F1F4C. F1=F2=F3F4
11. 使用一個動滑輪勻速提升一個物體時,若分別沿如圖所示的方向用力F1、F2和F3,則這三個力的大小關系是 (　　)A. F1=F2=F3B. F1>F2>F3C. F3>F2>F1D. F2>F3>F1
12. 一名體重為500N的舉重運動員,可舉起1200N的物體,這個人站在地面上,用如圖所示的裝置提升物體,滑輪重、繩重和摩擦均忽略不計,在下列四個不同重力的物體中,他能提起的最重物體的物重是 (　　)A. 500NB. 2400NC. 1200ND. 1000N
13. 在下列輕質的簡單機械中,用10N的拉力能將重15N的物體豎直提起的可能是 (　　)① 一個定滑輪　② 一個動滑輪?、?杠桿A. ①和②B. ①和③C. ①②③D. ②和③
14. 如圖所示,G=80N,在力F的作用下,滑輪以0.4m/s的速度勻速上升,不計摩擦、繩重及滑輪重,則物體的速度和力F的大小分別是 (　　)A. 0.8m/s,160NB. 8m/s,40NC. 0.4m/s,160ND. 2m/s,40N
第2課時　滑輪組、輪軸和斜面
1. 用如圖所示的甲、乙、丙三種裝置都可以把重物舉高。使用裝置　　　　只能省力,但不能改變力的方向;使用裝置　　　　不能省力,但能改變力的方向;使用裝置　　　　既能省力,又能改變力的方向。
2. 如圖所示,小明利用滑輪組提升重力為300N的重物,該滑輪組繩子的段數n為　　　　。若不計滑輪重、繩重和摩擦,則拉力F為　　　　N時,可使重物勻速上升;若不計摩擦和繩重,動滑輪受到的重力為30N,則拉力F為　　　　N時,可使重物勻速上升;若重物被提升的高度為9m,則繩子自由端上升的距離為　　　　m。
3. 在生產和生活中,人們常用的簡單機械除了杠桿、滑輪,還有斜面和輪軸。如圖所示為用螺絲刀擰螺絲的情景。手柄　　　　(填“粗”或“細”)一些的螺絲刀用起來更省力,這是運用了　　　　(填“斜面”或“輪軸”);螺絲釘是一種簡單機械,螺絲釘上的螺紋展開相當于　　　　(填“斜面”或“輪軸”),螺紋密一些的螺絲釘擰起來更省力。
4. 關于滑輪組,下列說法不正確的是 (　　)A. 滑輪組是一種能省力但費距離的機械B. 滑輪組是一種既省力又能改變力的方向的機械C. 滑輪組的省力情況是由承擔物重的繩子的段數決定的D. 滑輪組的省力情況是由動滑輪的個數決定的
5. 分別使用下列四種裝置勻速提升同一重物,不計滑輪重、繩重和摩擦,最省力的是 (　　)
6. 用滑輪組勻速提升重物,當繩子的自由端被拉下2m時,物體升高了0.5m,被提升的重物的質量為20kg。若不計動滑輪重、繩重和摩擦阻力,則拉繩子的力應為 (　　)A. 40N　　B. 49NC. 98ND. 5N
7. 有若干個質量相等的鉤碼,如圖所示,若要使滑輪組處于靜止?fàn)顟B(tài),則圖中虛線框內懸掛鉤碼的個數是(不計摩擦、滑輪和繩的重力) (　　)A. 1B. 2C. 3D. 4
8. 下列簡單機械中,可以用100N的力提起重為300N的物體的是 (　　)A. 一根杠桿B. 一個定滑輪C. 一個動滑輪D. 一個定滑輪和一個動滑輪組成的滑輪組
9. 如圖所示的滑輪組掛上鉤碼A、B后恰好靜止(滑輪和繩子的重及摩擦不計)。若再在A、B下面各掛上一個質量相等的小鉤碼,則將出現的情況是(　　)A. A下降B. A上升C. 保持靜止D. 小鉤碼質量未知,無法確定
10. 在水平桌面上放一個重為300N的物體,物體與桌面的摩擦力為60N,如圖所示,若不考慮繩的重力和繩的摩擦,則使物體以0.1m/s勻速移動時,水平拉力F和繩端移動速度的大小分別為 (　　)A. 300N　0.1m/sB. 150N　0.1m/sC. 60N　0.2m/sD. 30N　0.2m/s
11. 如圖所示為一種手搖升降晾衣架示意圖。它由4個定滑輪和2個動滑輪組成,繩子的尾端繞在一個固定在墻壁的旋輪上,旋轉搖柄可以使晾衣架升降。假設在升降過程中衣架橫梁保持水平,若衣服和晾衣架等總重為30N,每個滑輪重10N(各種摩擦力及繩重忽略不計),則靜止時繩子的拉力為(　　)A. 25NB. 12.5NC. 22.5ND. 20N
12. 某同學用滑輪組提升物體,若物體升高1m時,繩子自由端移動的距離是3m,則該滑輪組至少由 (　　)A. 1個定滑輪、1個動滑輪組成B. 1個定滑輪、2個動滑輪組成C. 2個定滑輪、1個動滑輪組成D. 2個定滑輪、2個動滑輪組成
13. 用如圖所示的滑輪組將一個物重G=30N的物體用最省力的方法勻速提升10m。(1) 請?jiān)趫D中畫出最省力的滑輪組的繞線。
(2) 繩端移動的距離是多大?(3) 不計摩擦、繩重,實際拉力F1=12N,動滑輪的重G動為多少?(4) 不計摩擦、繩重,用此滑輪組提起G'=114N的物體,實際拉力F2為多少?
(2) 30m　(3) 6N　(4) 40N
