專題20.4 電動機
學新課標對課節知識點要求
【課程標準】通過實驗，了解通電導線在磁場中會受到力的作用，并知道力的方向與哪些因素有關。
【學習目標】
1.了解磁場對通電導線有力的作用。知道力的方向與電流的方向和磁場方向有關。
2.了解直流電動機的結構工作與原理及其能量轉化。
【重點】重點是直流電動機的結構和工作原理。
【難點】難點是磁場對通電導線有力的作用。
學課節知識點
知識點1. 磁場對通電導線的作用
1.作用：通電導線在磁場中會受到力的作用。
2.力的方向：跟磁感線方向和電流方向有關。
3.說明:若導體中電流的方向或磁感線的方向有一個改變，則導體的受力方向也隨之改變；若上述兩個方向同時改變，則導體的受力方向不變。
4.能的轉化：電能轉化為機械能。
5.應用：直流電動機
（1）構造：由磁極、線圈、換向器和電刷組成。
（2）工作原理：利用通電線圈在磁場里受力而轉動的原理工作的。
重要結論：通電導體在磁場中會受到力的作用。它的受力方向跟電流方向、磁感線方向有關。
知識點2. 電動機的基本構造
1.電動機由轉子和定子兩部分組成。能夠轉動的部分叫轉子；固定不動的部分叫定子。
2.當直流電動機的線圈轉動到平衡位置時，線圈就不再轉動，只有改變線圈中的電流方向，線圈才能繼續轉動下去。這一功能是由換向器實現的。換向器是由一對半圓形鐵片構成的，它通過與電刷的接觸，在平衡位置時改變電流的方向。
3.電動機是根據通電導體在磁場中會受到力的作用原理制成的。
4.電動機構造簡單、控制方便、體積小、效率高、功率可大可小，被廣泛應用在日常生活和各種產業中。電動機工作時是把電能轉化為機械能。
注意：對于電動機還要掌握以下要點：
①工作原理：通電線圈在磁場中受力轉動；
②平衡位置：線圈平面與磁感線垂直的位置；
③換向器的作用：
對于直流電動機，線圈每轉過平衡位置就自動改變電流的方向。
講課節知識點的例題解析
【例題1】（2022江蘇常州）小明把安裝完成的直流電動機模型接入如圖所示的電路中，閉合開關并調節滑動變阻器，電動機正常轉動，若要改變電動機轉動方向，下列做法中無效的是（ ）
A. 只對調電源的正、負極
B. 只對調磁體的N、S極
C. 同時對調電源的正、負極和磁體的N、S極
D. 導線①改接G、F點，導線②改接C、E點
【例題2】（2022江蘇南通）如圖所示是“探究電動機轉動原理”的實驗裝置，閉合開關后，金屬桿向左運動，要使金屬桿向右運動，應采取的措施是（ ）
A. 磁場方向不變，改變電流方向
B. 同時改變電流方向和磁場方向
C. 電流大小不變，改變磁場強弱
D. 同時改變電流大小和磁場強弱

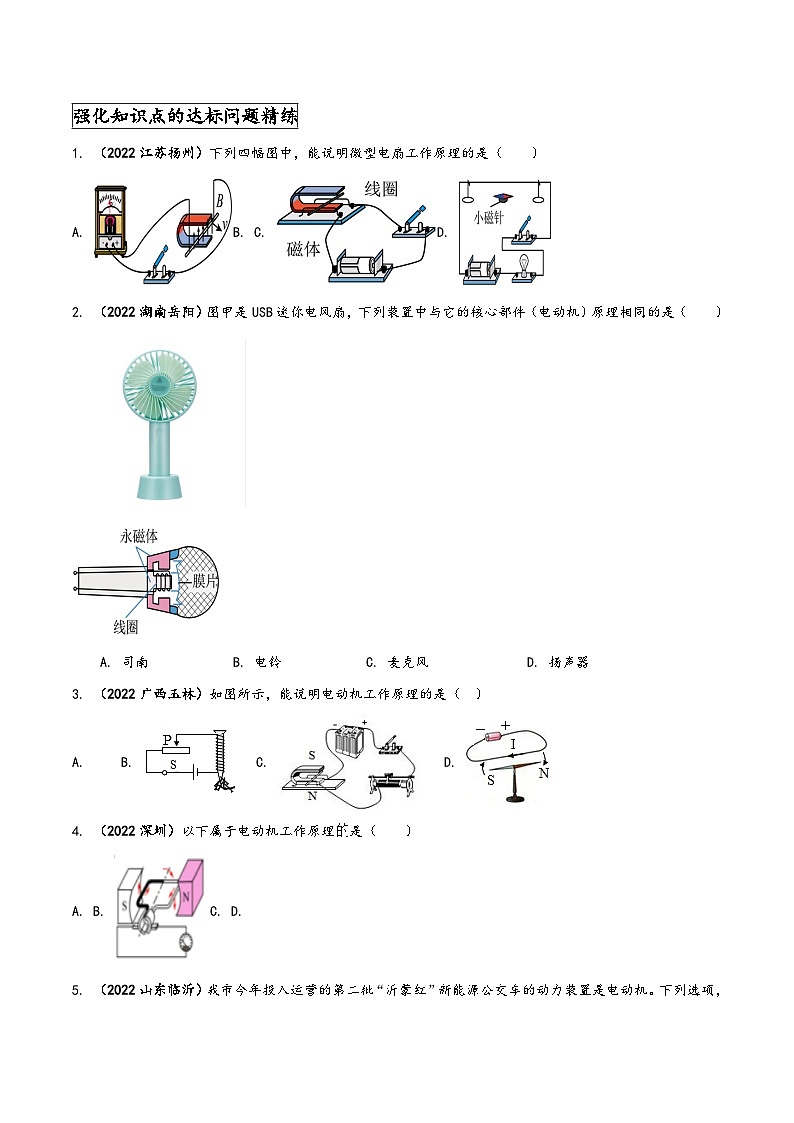

強化知識點的達標問題精練
1. （2022江蘇揚州）下列四幅圖中，能說明微型電扇工作原理的是（ ）
A. B. C. D.
2. （2022湖南岳陽）圖甲是USB迷你電風扇，下列裝置中與它的核心部件（電動機）原理相同的是（ ）
A. 司南 B. 電鈴 C. 麥克風 D. 揚聲器
3. （2022廣西玉林）如圖所示，能說明電動機工作原理的是（ ）
A. B. C. D.
4. （2022深圳）以下屬于電動機工作原理是（ ）
A. B. C. D.
5. （2022山東臨沂）我市今年投入運營的第二批“沂蒙紅”新能源公交車的動力裝置是電動機。下列選項，能說明其工作原理的是（ ）

A B C D
6. （2022山東煙臺）目前，新能源電動汽車被越來越多的家庭所喜歡，其核心部件是電動機。如圖所示能說明電動機工作原理的是（ ）
A. B. C. D.
7. （2022遼寧錦州）如圖所示是電與磁的四個實驗，下列說法中正確的是（ ）
A. 甲圖：通電后小磁針發生偏轉，說明電流有熱效應
B. 乙圖：說明電磁鐵的磁性強弱與電流方向有關
C. 丙圖：閉合開關后，磁場中導體b受力而運動，依據該原理可制成電動機
D. 丁圖：閉合開關后，磁場中導體ab豎直向上運動時，靈敏電流計指針偏轉
8. （2022四川樂山）下列說法正確的是（ ）
A. 圖①電磁起重機通入的電流越小磁性越強
B. 圖②發電機的工作原理是電生磁
C. 圖③電動機的工作原理是通電導線在磁場中受力
D. 圖④法拉第發現了電流具有磁效應
9. （2022遼寧營口）下列四個實驗能反映動圈式話筒工作原理的是（ ）
A. B. C. D.
10. （2022江蘇連云港）如圖所示，閉合開關，導體就會運動起來，在此過程中，_____能轉化為_____能。利用這一原理可以制作________。
11. （2022黑龍江牡丹江）【分析歸納，拓展提升】如圖甲是小雪自制的小風扇，使用時發現小風扇轉動，但風卻向后吹。小雪設計了如圖乙所示的實驗，探究其原因。
（1）閉合開關，給銅棒ab通電，發現銅棒ab向右運動，這表明銅棒ab在磁場中受到_______的作用；
（2）保持磁場方向不變，將電源正負極對調后接入電路，閉合開關，發現銅棒ab向左運動，這表明________；
（3）保持電流方向不變，將磁體的兩極對調，閉合開關，發現銅棒ab向右運動，這表明________；
（4）根據實驗，要改變小風扇轉動方向，小雪應該___________；
（5）請列舉一個和小風扇工作原理相同的用電器__________。
12.（2021安徽）圖示為直流電動機的工作原理圖。線圈abcd處于向右的磁場中，兩個銅半環E和F跟線圈兩端相連，可隨線圈一起轉動，兩半環中間斷開，彼此絕緣；A和B是電刷，它們分別跟兩個半環接觸，使電源和線圈組成閉合電路。在圖示位置，電流沿dcba流過線圈，dc邊受到磁場的作用力向下，則（ ）
A. 線圈在圖示位置時，ab邊受到磁場的作用力向下
B. 線圈由圖示位置轉過180時，電流沿dcda流過線圈
C. 線圈由圖示位置轉過180°時，dc邊受到磁場的作用力向下
D. 線圈由圖示位置轉過180°時，ab邊受到磁場的作用力向下
13. （2021陜西）如圖是一款磁懸浮藍牙音箱，可實現與手機的無線信息傳遞，底座通電后，上面的磁體音箱就會在底座產生的磁場作用下懸浮起來，下列說法不正確的是（ ）
A. 音箱懸浮時在豎直方向受到兩個力，即重力和磁場的作用力
B. 底座通電后能產生磁場，與電動機的工作原理相同
C. 音箱懸浮利用了同名磁極相互排斥
D. 無線信息傳遞利用的電磁波在空氣中的傳播速度約為3×108m/s
14. （2021江蘇泰州）對下列四幅圖的表述正確的是（ ）
A. 甲圖反映的是電動機的工作原理B. 乙圖能實現電能轉化為機械能
C. 丙圖閉合開關后，小磁針N極逆時針偏轉D. 丁圖中小磁針N極順時針偏轉
15．（2021內蒙古通遼）如圖所示，一個綜合實踐小組用一段漆包線繞成線圈abcd，用小刀刮兩端引線的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。將線圈abcd放在用硬金屬絲做成的支架m、n上，并按圖示連接電路，則電磁鐵的上端是 極。閉合開關，用手輕推一下線圈，線圈會持續轉動，這就是簡易的 （填“發電機”或“電動機”）。
16. （2021浙江嘉興）電動機在現代生產、生活中有廣泛的應用。
（1）如圖所示是電動機原理圖，將通電線圈abcd置于磁場中，線圈的ab、cd邊受到_______，使線圈轉動起來。
（2）某電動車是利用電動機來驅動車輪轉動的，遇到障礙時，只要按下倒車開關就能改變線圈中_____來實現倒車。
17．如圖所示為玩具小風扇里的小直流電動機。

（1）小明同學將電池接到該直流電動機兩端，看到電動機轉動起來，電動機的工作原理是： ；小明將電池反向接到電動機兩端，看到電動機 （選填：原方向旋轉、不轉動、反向旋轉）。
（2）學習了電磁感應知識后，小明同學想到：“直流電動機線圈轉動時也切割了磁感線，那么線圈中是否也會產生感應電流呢？”于是小明將一個小燈泡連在直流電動機兩端，用手搓動轉軸，發現小燈并未發光。小紅同學認為，這說明直流電動機不會產生感應電流。你是否同意小紅的看法： ；若小明要繼續研究，應該使用什么儀器比較妥當： 。

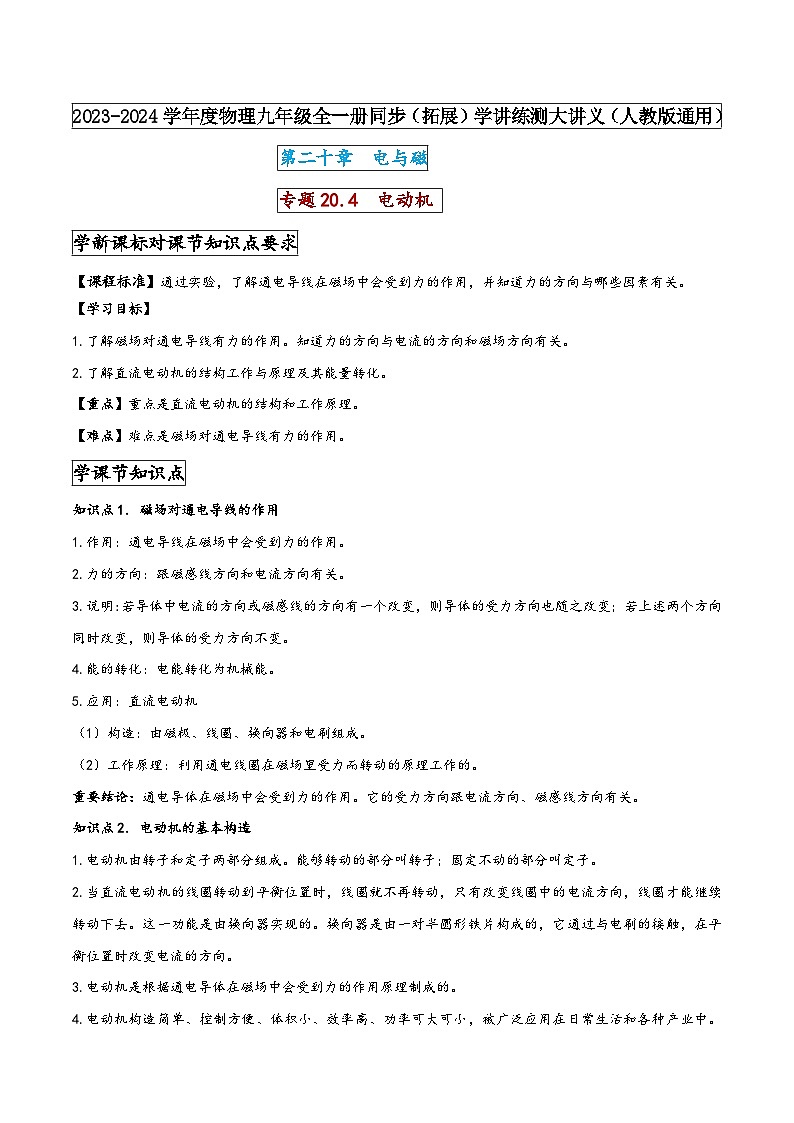

2023-2024學年度物理九年級全一冊同步（拓展）學講練測大講義（人教版通用）
第二十章 電與磁
專題20.4 電動機
學新課標對課節知識點要求
【課程標準】通過實驗，了解通電導線在磁場中會受到力的作用，并知道力的方向與哪些因素有關。
【學習目標】
1.了解磁場對通電導線有力的作用。知道力的方向與電流的方向和磁場方向有關。
2.了解直流電動機的結構工作與原理及其能量轉化。
【重點】重點是直流電動機的結構和工作原理。
【難點】難點是磁場對通電導線有力的作用。
學課節知識點
知識點1. 磁場對通電導線的作用
1.作用：通電導線在磁場中會受到力的作用。
2.力的方向：跟磁感線方向和電流方向有關。
3.說明:若導體中電流的方向或磁感線的方向有一個改變，則導體的受力方向也隨之改變；若上述兩個方向同時改變，則導體的受力方向不變。
4.能的轉化：電能轉化為機械能。
5.應用：直流電動機
（1）構造：由磁極、線圈、換向器和電刷組成。
（2）工作原理：利用通電線圈在磁場里受力而轉動的原理工作的。
重要結論：通電導體在磁場中會受到力的作用。它的受力方向跟電流方向、磁感線方向有關。
知識點2. 電動機的基本構造
1.電動機由轉子和定子兩部分組成。能夠轉動的部分叫轉子；固定不動的部分叫定子。
2.當直流電動機的線圈轉動到平衡位置時，線圈就不再轉動，只有改變線圈中的電流方向，線圈才能繼續轉動下去。這一功能是由換向器實現的。換向器是由一對半圓形鐵片構成的，它通過與電刷的接觸，在平衡位置時改變電流的方向。
3.電動機是根據通電導體在磁場中會受到力的作用原理制成的。

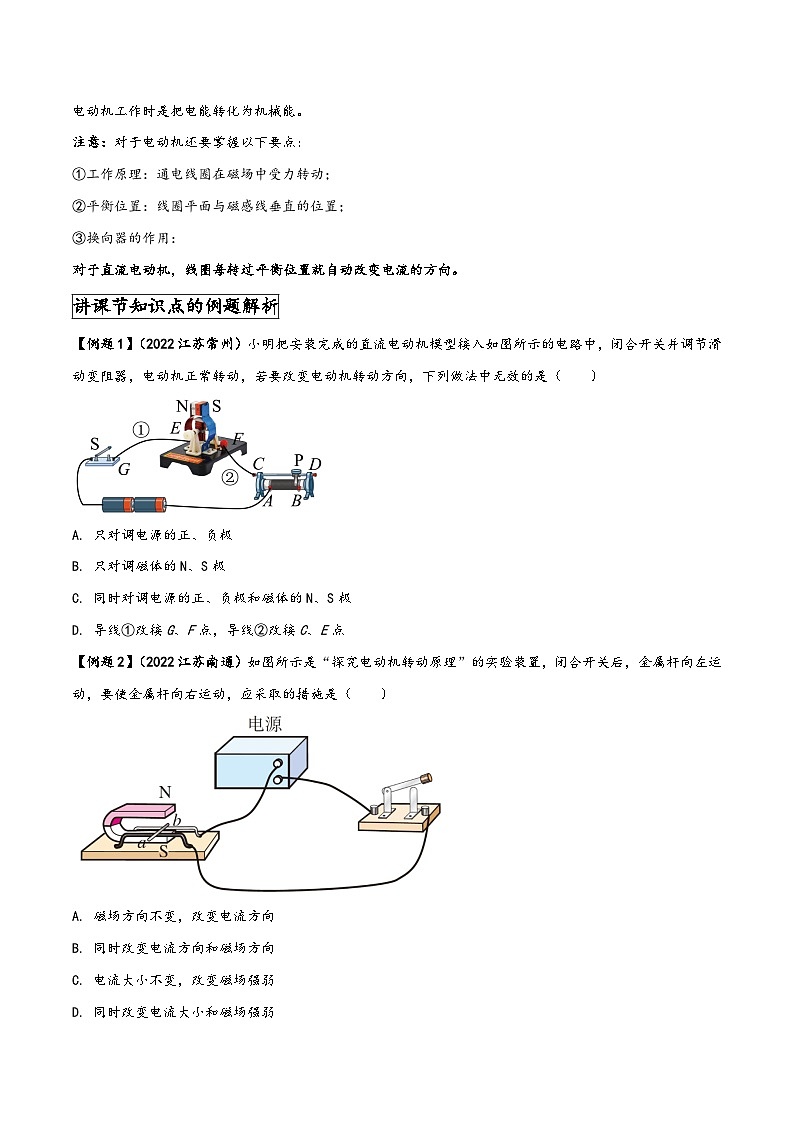

4.電動機構造簡單、控制方便、體積小、效率高、功率可大可小，被廣泛應用在日常生活和各種產業中。電動機工作時是把電能轉化為機械能。
注意：對于電動機還要掌握以下要點：
①工作原理：通電線圈在磁場中受力轉動；
②平衡位置：線圈平面與磁感線垂直的位置；
③換向器的作用：
對于直流電動機，線圈每轉過平衡位置就自動改變電流的方向。
講課節知識點的例題解析
【例題1】（2022江蘇常州）小明把安裝完成的直流電動機模型接入如圖所示的電路中，閉合開關并調節滑動變阻器，電動機正常轉動，若要改變電動機轉動方向，下列做法中無效的是（ ）
A. 只對調電源的正、負極
B. 只對調磁體的N、S極
C. 同時對調電源的正、負極和磁體的N、S極
D. 導線①改接G、F點，導線②改接C、E點
【答案】C
【解析】A．電動機轉動方向與電流方向和磁場方向有關，調換電流方向或磁場方向，電動機的轉動方向會發生變化，所以只對調電源的正、負極，電路中電流方向發生變化，所以電動機的轉動方向發生變化，故A不符合題意；
B．只對調磁體的N、S極，磁場方向發生變化，所以電動機的轉動方向發生變化，故B不符合題意；
C．同時對調電源的正、負極和磁體的N、S極，電動機的轉動方向不會發生變化，故C符合題意；
D．導線①改接G、F點，導線②改接C、E點，電動機中的電流方向發生變化，可以改變電動機的轉動方向，故D不符合題意。故選C。
【例題2】（2022江蘇南通）如圖所示是“探究電動機轉動原理”的實驗裝置，閉合開關后，金屬桿向左運動，要使金屬桿向右運動，應采取的措施是（ ）
A. 磁場方向不變，改變電流方向
B. 同時改變電流方向和磁場方向
C. 電流大小不變，改變磁場強弱
D. 同時改變電流大小和磁場強弱
【答案】A
【解析】AB．若要讓金屬桿向右運動，改變金屬桿的受力方向，可以改變電流方向或改變磁場方向，但不能同時改變電流方向、磁場方向，故A正確、B錯誤；
CD．導體受力方向與電流的大小和磁場的強弱無關，故CD錯誤。故選A
強化知識點的達標問題精練
1. （2022江蘇揚州）下列四幅圖中，能說明微型電扇工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】微型電扇工作原理的是通電導體在磁場中受力的作用。
A．圖中探究的是電磁感應現象，即閉合電路的部分導體切割磁感線產生感應電流的現象，故A不符合題意；
BD．圖中是電流磁效應現象，即通電螺線管的周圍存在著磁場，故BD不符合題意；
C．圖中是電動機的工作原理圖，即通電導體在磁場中受力的作用，故C符合題意。故選C。
2. （2022湖南岳陽）圖甲是USB迷你電風扇，下列裝置中與它的核心部件（電動機）原理相同的是（ ）
A. 司南 B. 電鈴 C. 麥克風 D. 揚聲器
【答案】D
【解析】電動機的工作原理是通電導體在磁場中受力的作用而運動。
A．思南是利用地磁場指示南北方向的，故A不符合題意；
B．電鈴通上電后，里面的電磁鐵就具有磁性，是利用電流的磁性應工作的，故B不符合題意；
C．對著麥克風講話，聲波迫使里面的線圈振動，同時切割磁感線，產生感應電流，所以利用的是電磁感應原理，故C錯誤；
D．揚聲器工作時，帶有聲音信息的電流通過磁場中的線圈時，線圈受到力的作用而運動，從而帶動紙盒運動，利用的原理是通電導體在磁場中受到力的作用，故D符合題意。故選D。
3. （2022廣西玉林）如圖所示，能說明電動機工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】電動機是利用通電線圈在磁場里受力轉動的原理制成的，結合圖中裝置可逐一做出判斷。
A．圖中導體水平運動切割磁感線，導體中產生感應電流，這是電磁感應現象；它是發電機的原理，不是電動機的原理，故A不合題意；
B．圖中電磁鐵利用了電流的磁效應，不是電動機的原理，故B不合題意；
C．圖中通電導線在磁場中受力而運動，是電動機的工作原理，故C符合題意；
D．圖中通電后小磁針偏轉，說明電流周圍存在著磁場，是電流的磁效應，不是電動機的原理，故D不合題意。
4. （2022深圳）以下屬于電動機工作原理是（ ）
A. B. C. D.
【答案】AC
【解析】A．圖中有電源，線圈中有電流，原理是通電導體在磁場中會轉動，是電動機原理，故A符合題意；
B．由圖可知，該裝置中若線圈轉動，會做切割磁感線而產生感應電流，是發電機原理圖，不屬于電動機的原理，故B不符合題意；
C．由圖可知，電路中有電源，是研究通電導體受到磁場力的作用發生運動的，屬于電動機的原理，故C符合題意；
D．由圖可知，在外力作用下使導體左右移動，切割磁感應線，則電流表指針發生偏轉，說明此時有感應電流產生，這是電磁感應現象，屬于發電機的原理，故D不符合題意。
故選AC。
5. （2022山東臨沂）我市今年投入運營的第二批“沂蒙紅”新能源公交車的動力裝置是電動機。下列選項，能說明其工作原理的是（ ）

A B C D
【答案】B
【解析】電動機的工作原理是通電導體在磁場中受力的作用。
A．圖中是奧斯特實驗原理圖，探究電流的磁效應現象，故A不符合題意；
B．圖中是電動機的工作原理圖，即通電導體在磁場中受力作用，故B符合題意；
C．圖中使發電機的工作原理圖，探究的是電磁感應現象，故C不符合題意；
D．圖中是通電線圈切割磁感線產生感應電流的現象，是電磁感應現象，故D不符合題意。故選B。
6. （2022山東煙臺）目前，新能源電動汽車被越來越多的家庭所喜歡，其核心部件是電動機。如圖所示能說明電動機工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】A．閉合電路的一部分導體在磁場中做切割磁感線運動時，電流計指針偏轉，說明導體中產生了感應電流，與發電機工作原理相同，電磁感應現象，故A不符合題意；
B．當導線通電時，磁針發生偏轉，說明通電導線周圍存在著磁場，原理是電流的磁效應，故B不符合題意；
C．在磁場中的導體通電時，會沿著導軌運動，說明了通電導體在磁場中受力而運動，是磁場對電流的作用，與電動機原理相同，故C符合題意；
D．閉合開關時，大鐵釘能吸引小鐵釘，說明通電導線周圍存在著磁場，并將大鐵釘磁化，這是電磁鐵，原理是電流的磁效應，故D不符合題意。故選C。
7. （2022遼寧錦州）如圖所示是電與磁的四個實驗，下列說法中正確的是（ ）
A. 甲圖：通電后小磁針發生偏轉，說明電流有熱效應
B. 乙圖：說明電磁鐵的磁性強弱與電流方向有關
C. 丙圖：閉合開關后，磁場中導體b受力而運動，依據該原理可制成電動機
D. 丁圖：閉合開關后，磁場中導體ab豎直向上運動時，靈敏電流計指針偏轉
【答案】C
【解析】A．甲圖是奧斯特實驗，當電路中有電流通過時，小磁針將發生偏轉，說明電流周圍存在磁場，即電流的磁效應，故A錯誤；
B．乙圖中，電流大小相等，線圈匝數不等，吸引小鐵釘?shù)臄?shù)量不等，想要探究的是通電螺旋管的磁性與線圈匝數有關，故B錯誤；
C．丙圖中有電源，閉合開關后，通電導體在磁場中受力運動，依據這個實驗原理，可制成電動機，故C正確；
D．丁圖磁場中，導體ab豎直向上運動時，沒有切割磁感線，所以不會產生感應電流，靈敏電流計的指針不會發生偏轉，故D錯誤。故選C。
8. （2022四川樂山）下列說法正確的是（ ）
A. 圖①電磁起重機通入的電流越小磁性越強
B. 圖②發電機的工作原理是電生磁
C. 圖③電動機的工作原理是通電導線在磁場中受力
D. 圖④法拉第發現了電流具有磁效應
【答案】C
【解析】A. 電流越大、線圈匝數越多，電磁鐵的磁性越強，所以圖①電磁起重機通入的電流越小磁性越弱，故A錯誤；
B. 圖②發電機的工作原理是磁生電，即電磁感應現象，故B錯誤；
C. 通電導線在磁場中受力的作用，由此發明了電動機，故C正確；
D．奧斯特發現了電流具有磁效應，法拉第發現了電磁感應現象，故D錯誤。故選C。
9. （2022遼寧營口）下列四個實驗能反映動圈式話筒工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】動圈式話筒工作原理是電磁感應現象。
A．圖中通電后串聯的兩繞有線圈的鐵釘都可吸引大頭針，但右邊吸引的個數要多，說明通電螺線管的磁極強弱與線圈匝數有關，應用的原理是電流的磁效應，故A不符合題意；
B．將小磁針平行的放在導線下方，當導線中有電流通過時，小磁針就會發生偏轉，說明通電導體周圍存在磁場，即電流的磁效應，故B不符合題意；
C．圖中靈敏電流計、開關、導體串聯，開關閉合后閉合電路的一部分導體在磁場中做切割磁感線運動，會產生感應電流，這是電磁感應現象，是動圈式話筒的工作原理，故C符合題意；
D．圖中有電源，閉合開關，導體棒在磁場中就會運動起來，說明通電導體在磁場中受到力的作用，是電動機原理，故D不符合題意。故選C。
10. （2022江蘇連云港）如圖所示，閉合開關，導體就會運動起來，在此過程中，_____能轉化為_____能。利用這一原理可以制作________。
【答案】 電 機械 電動機
【解析】如圖，閉合開關，導體ab中有電流通過，通電導體在磁場中受力而運動，將電能轉化為機械能。
利用通電導體在磁場中受力而運動原理可以制作電動機。
11. （2022黑龍江牡丹江）【分析歸納，拓展提升】如圖甲是小雪自制的小風扇，使用時發現小風扇轉動，但風卻向后吹。小雪設計了如圖乙所示的實驗，探究其原因。
（1）閉合開關，給銅棒ab通電，發現銅棒ab向右運動，這表明銅棒ab在磁場中受到_______的作用；
（2）保持磁場方向不變，將電源正負極對調后接入電路，閉合開關，發現銅棒ab向左運動，這表明________；
（3）保持電流方向不變，將磁體的兩極對調，閉合開關，發現銅棒ab向右運動，這表明________；
（4）根據實驗，要改變小風扇轉動方向，小雪應該___________；
（5）請列舉一個和小風扇工作原理相同的用電器__________。
【答案】 （1）磁力 （2）通電導體在磁場中受力的方向與電流方向有關 （3）通電導體在磁場中受力的方向與磁場方向有關 （4）改變電流方向（或對調電源正負極或將小風扇拆開后將磁極對調）
（5）電吹風（或揚聲器或洗衣機或電動車等）
【解析】（1）銅棒ab本來靜止，當通電后發生了運動狀態的改變向右運動，說明此時受到了磁力的作用。
（2）保持磁場方向不變，將電源正負極對調后接入電路，閉合開關，此時電流的方向發生了改變，這時發現銅棒ab由原來的向右運動變成向左運動，說明電流會影響通電導線在磁場中的受力方向。
（3）保持電流方向不變，將磁體的兩極對調，閉合開關，發現銅棒ab由原來的向左運動變成了向右運動，說明電流不變時，磁場的方向也會影響通電導線在磁場中的受力方向。
（4）要改變風扇的方向可以通過改變電流方向來調節，具體的方法可以對調電源正負極或將小風扇拆開后將里面電動機的磁極對調。
（5）和小風扇工作原理相同的用電器有電吹風、洗衣機或電動車等，因為它們都是利用通電線圈在磁場中受力而轉動的。
12.（2021安徽）圖示為直流電動機的工作原理圖。線圈abcd處于向右的磁場中，兩個銅半環E和F跟線圈兩端相連，可隨線圈一起轉動，兩半環中間斷開，彼此絕緣；A和B是電刷，它們分別跟兩個半環接觸，使電源和線圈組成閉合電路。在圖示位置，電流沿dcba流過線圈，dc邊受到磁場的作用力向下，則（ ）
A. 線圈在圖示位置時，ab邊受到磁場的作用力向下
B. 線圈由圖示位置轉過180時，電流沿dcda流過線圈
C. 線圈由圖示位置轉過180°時，dc邊受到磁場的作用力向下
D. 線圈由圖示位置轉過180°時，ab邊受到磁場的作用力向下
【答案】D
【解析】通電導體在磁場中受力方向與電流方向、磁場方向有關，其之一發生改變，則受力方向發生改變。
A．根據題意知道，此時dc邊受到磁場的作用力向下，由于ab邊中電流方向與dc中電流方向相反，而磁場方向相同，所以ab邊受到磁場的作用力與dc邊受到磁場的作用力相反，即ab邊受到磁場的作用力向上，故A錯誤；
B．由圖知道，線圈由圖示位置轉過180時，電流沿abcd流過線圈，故B錯誤；
C．線圈由圖示位置轉過180°時，dc邊中電流方向反向，則受力方向改變，即dc邊受到磁場的作用力向上，故C錯誤；
D．線圈由圖示位置轉過180°時，ab邊中電流的方向反向，則受力方向改變，即ab邊受到磁場的作用力向下，故D正確。
13. （2021陜西）如圖是一款磁懸浮藍牙音箱，可實現與手機的無線信息傳遞，底座通電后，上面的磁體音箱就會在底座產生的磁場作用下懸浮起來，下列說法不正確的是（ ）
A. 音箱懸浮時在豎直方向受到兩個力，即重力和磁場的作用力
B. 底座通電后能產生磁場，與電動機的工作原理相同
C. 音箱懸浮利用了同名磁極相互排斥
D. 無線信息傳遞利用的電磁波在空氣中的傳播速度約為3×108m/s
【答案】B
【解析】A．音箱懸浮時受豎直向下的重力和豎直向上的磁力的作用，故A正確，不符合題意；
B．底座通電后能產生磁場，是電流的磁效應；電動機的工作原理是通電導線在磁場中受力的作用，故B錯誤，符合題意；
C．音箱懸浮是受到磁體間排斥力的作用，同名磁極相互排斥，故C正確，不符合題意；
D．無線信息傳遞利用的電磁波在空氣中的傳播速度約等于光速，為3×108m/s，故D正確，不符合題意。
14. （2021江蘇泰州）對下列四幅圖的表述正確的是（ ）
A. 甲圖反映的是電動機的工作原理B. 乙圖能實現電能轉化為機械能
C. 丙圖閉合開關后，小磁針N極逆時針偏轉D. 丁圖中小磁針N極順時針偏轉
【答案】A
【解析】A．甲圖中通電導線在磁場的作用下會運動，反映的是電動機的工作原理 ，故A正確；
B．乙圖中閉合電路的部分導線切割磁感線會產生感應電流，能實現機械能轉化為電能，故B錯誤；
C．丙圖閉合開關后，由右手螺旋定則可得螺線管的左端是N極。由同名磁極相排斥，異名磁極相吸引得，小磁針N極順時針偏轉，故C錯誤；
D．由同名磁極相排斥，異名磁極相吸引得，丁圖中小磁針N極逆時針偏轉，故D錯誤。
15．（2021內蒙古通遼）如圖所示，一個綜合實踐小組用一段漆包線繞成線圈abcd，用小刀刮兩端引線的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。將線圈abcd放在用硬金屬絲做成的支架m、n上，并按圖示連接電路，則電磁鐵的上端是 極。閉合開關，用手輕推一下線圈，線圈會持續轉動，這就是簡易的 （填“發電機”或“電動機”）。
【答案】N；電動機。
【解析】根據安培定則判定電磁鐵的極性；通電導體在磁場中受到力的作用。
由圖可知，電流是從電磁鐵的上端流入，下端流出，根據安培定則可知，電磁鐵的上端是N極；
閉合開關，用手輕推一下線圈，通電的線圈在磁場中由于受到磁力的作用會持續轉動，這就是簡易的電動機。
【點評】本題考查了簡易電動機的原理、安培定則的應用，是一道基礎實驗題。
16. （2021浙江嘉興）電動機在現代生產、生活中有廣泛的應用。
（1）如圖所示是電動機原理圖，將通電線圈abcd置于磁場中，線圈的ab、cd邊受到______ ，使線圈轉動起來。
（2）某電動車是利用電動機來驅動車輪轉動的，遇到障礙時，只要按下倒車開關就能改變線圈中______ 來實現倒車。
【答案】力的作用 電流的方向
【解析】(1)將通電線圈abcd置于磁場中，線圈的ab、cd在磁場中受到磁力的作用，ab、cd的受力方向相反，使得線圈轉動起來；
(2)某電動車是利用電動機來驅動車輪轉動的，遇到障礙時，磁場的方向不變，只要按下倒車開關就能改變線圈中電流的方向，從而改變磁場力的方向，來實現倒車。
17．如圖所示為玩具小風扇里的小直流電動機。

（1）小明同學將電池接到該直流電動機兩端，看到電動機轉動起來，電動機的工作原理是： ；小明將電池反向接到電動機兩端，看到電動機 （選填：原方向旋轉、不轉動、反向旋轉）。
（2）學習了電磁感應知識后，小明同學想到：“直流電動機線圈轉動時也切割了磁感線，那么線圈中是否也會產生感應電流呢？”于是小明將一個小燈泡連在直流電動機兩端，用手搓動轉軸，發現小燈并未發光。小紅同學認為，這說明直流電動機不會產生感應電流。你是否同意小紅的看法： ；若小明要繼續研究，應該使用什么儀器比較妥當： 。
【答案】（1）通電線圈在磁場中受到力的作用；反向旋轉；（2）不同意；靈敏電流表。
【解析】（1）電動機的工作原理是通電線圈在磁場中受到力的作用，線圈受力方向與電流方向和磁場方向有關，所以將電池反向接到電動機兩端，看到電動機反向旋轉；
（2）用手搓動電動機的轉軸，線圈在磁場中切割磁感線，因此在線圈中也產生感應電流，但小燈泡需要較大的電流才能工作，應該用靈敏電流表代替小燈泡。
