滬科版（2024）第四節 科學探究：電流的熱效應教學設計及反思

這是一份滬科版（2024）第四節 科學探究：電流的熱效應教學設計及反思，共3頁。教案主要包含了美圖欣賞，激發興趣，真題賞析，感悟方法，課堂反思，總結提升等內容，歡迎下載使用。

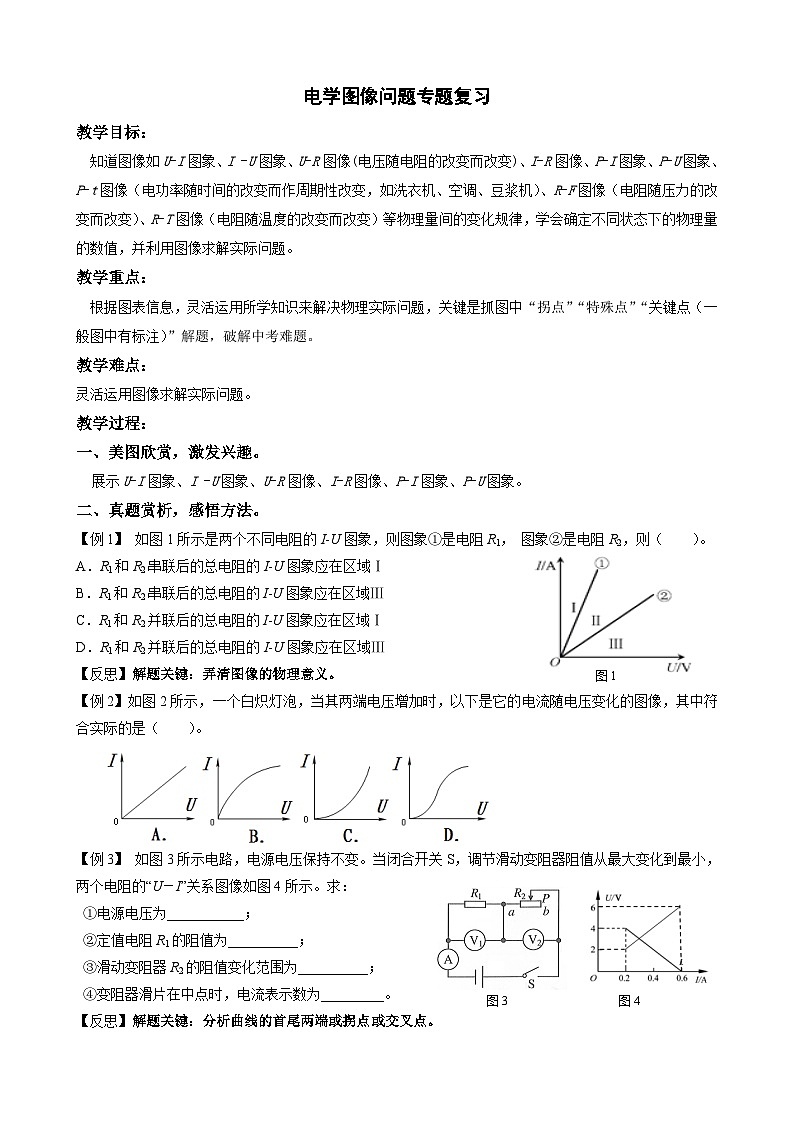

知道圖像如U-I圖象、I -U圖象、U-R圖像(電壓隨電阻的改變而改變)、I-R圖像、P-I圖象、P-U圖象、P-t圖像（電功率隨時間的改變而作周期性改變，如洗衣機、空調、豆?jié){機）、R-F圖像（電阻隨壓力的改變而改變）、R-T圖像（電阻隨溫度的改變而改變）等物理量間的變化規律，學會確定不同狀態下的物理量的數值，并利用圖像求解實際問題。
教學重點：
根據圖表信息，靈活運用所學知識來解決物理實際問題，關鍵是抓圖中“拐點”“特殊點”“關鍵點（一般圖中有標注）”解題，破解中考難題。
教學難點：
靈活運用圖像求解實際問題。
教學過程：
一、美圖欣賞，激發興趣。
展示U-I圖象、I -U圖象、U-R圖像、I-R圖像、P-I圖象、P-U圖象。
二、真題賞析，感悟方法。
圖1
【例1】 如圖1所示是兩個不同電阻的I-U圖象，則圖象①是電阻R1， 圖象②是電阻R2，則（ ）。
A．R1和R2串聯后的總電阻的I-U圖象應在區域Ⅰ
B．R1和R2串聯后的總電阻的I-U圖象應在區域Ⅲ
C．R1和R2并聯后的總電阻的I-U圖象應在區域Ⅰ
D．R1和R2并聯后的總電阻的I-U圖象應在區域Ⅲ
【反思】解題關鍵：弄清圖像的物理意義。
【例2】如圖2所示，一個白熾燈泡，當其兩端電壓增加時，以下是它的電流隨電壓變化的圖像，其中符合實際的是（ ）。
圖4
圖3
【例3】 如圖3所示電路，電源電壓保持不變。當閉合開關S，調節滑動變阻器阻值從最大變化到最小，兩個電阻的“U－I”關系圖像如圖4所示。求：
= 1 \* GB3 ①電源電壓為_(kāi)__________；
= 2 \* GB3 ②定值電阻R1的阻值為_(kāi)_________；
= 3 \* GB3 ③滑動變阻器R2的阻值變化范圍為_(kāi)_________；
= 4 \* GB3 ④變阻器滑片在中點時，電流表示數為_(kāi)________。
【反思】解題關鍵：分析曲線的首尾兩端或拐點或交叉點。
【例4】小明聽物理老師講過“干電池內部其實是有電阻的，分析電路時可以把干電池看成是由一個電壓為U、電阻為0的理想電源與一個電阻值為r的電阻串聯而成”，如圖甲所示。小明設計了圖乙所示的電路來測量一節干電池內部的電阻。
（1）根據實驗中電壓表和電流表的讀數繪出U-I圖象如圖丙所示，當電流表示數如圖丁所示時電壓表示數U=______V；
（2）這節干電池內部電阻r=_____Ω。
（3）這節干電池的電壓U=_______V。
【反思】解題關鍵：分析曲線的首尾兩端并畫出等效電路再列出方程求解。
【例5】如圖6所示的電路中，R0為定值電阻，R1為滑動變阻器；閉合開關后，在移動滑片P的過程中，R1兩端的電壓U，與通過的電流I之間的關系如圖7所示， 與R1消耗的功率P之間的關系如圖8所示，則R0的阻值為 Ω，電源電壓為 V。
【反思】解題關鍵：利用特殊點列方程。
【小結1】常見題型：
①識別圖像。
②利用圖像直接解答。
③利用圖像列方程（組）的方法解答。
【小結2】列方程（組）的方法：
①如題目條件（文字、圖表）告知有關電流、電壓的一般利用U=U1+U2或U=I（R1+R2）列方程（組）；
（隱含條件：電源電壓不變。）
②如題目告知有關電功率的一般利用P=UI=I2R=U2/R列方程（組）。
【例6】如圖甲所示電路，電源電壓 3V 保持不變。閉合開關 S，調節滑動變阻器滑片，圖乙中反映電路消耗的總功率 P 隨電流 I 變化的關系圖像是（ ）。
【反思】解題關鍵：根據方程確定圖像。
三、課堂反思，總結提升。
解題關鍵：
①明確圖像的物理意義，看清橫、縱坐標。
②關注圖像首未兩端、拐點、交叉點。
③畫出相應的等效電路圖。
④列方程進行求解。
⑤列出方程數學知識判斷圖像。
