初中物理 九年級全一冊學優生重難點易錯題精練（人教版）第16章電壓電阻單元測試卷含解析答案

這是一份初中物理 九年級全一冊學優生重難點易錯題精練（人教版）第16章電壓電阻單元測試卷含解析答案，共16頁。

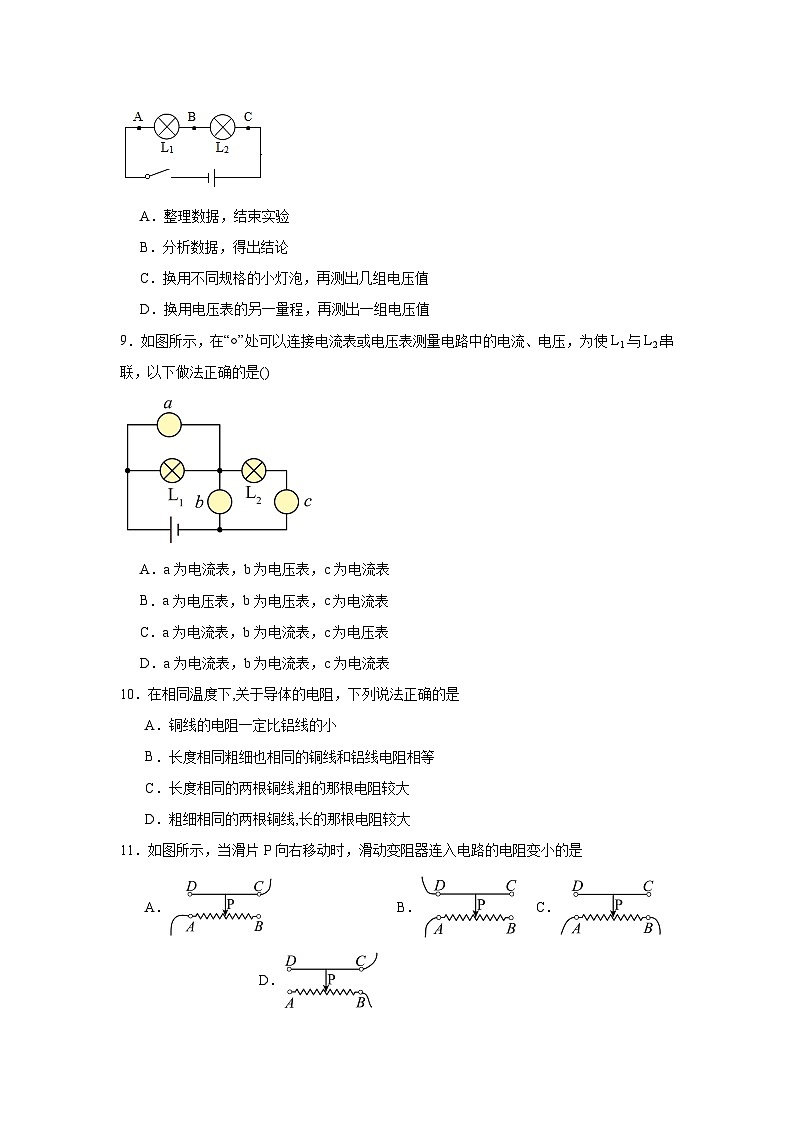

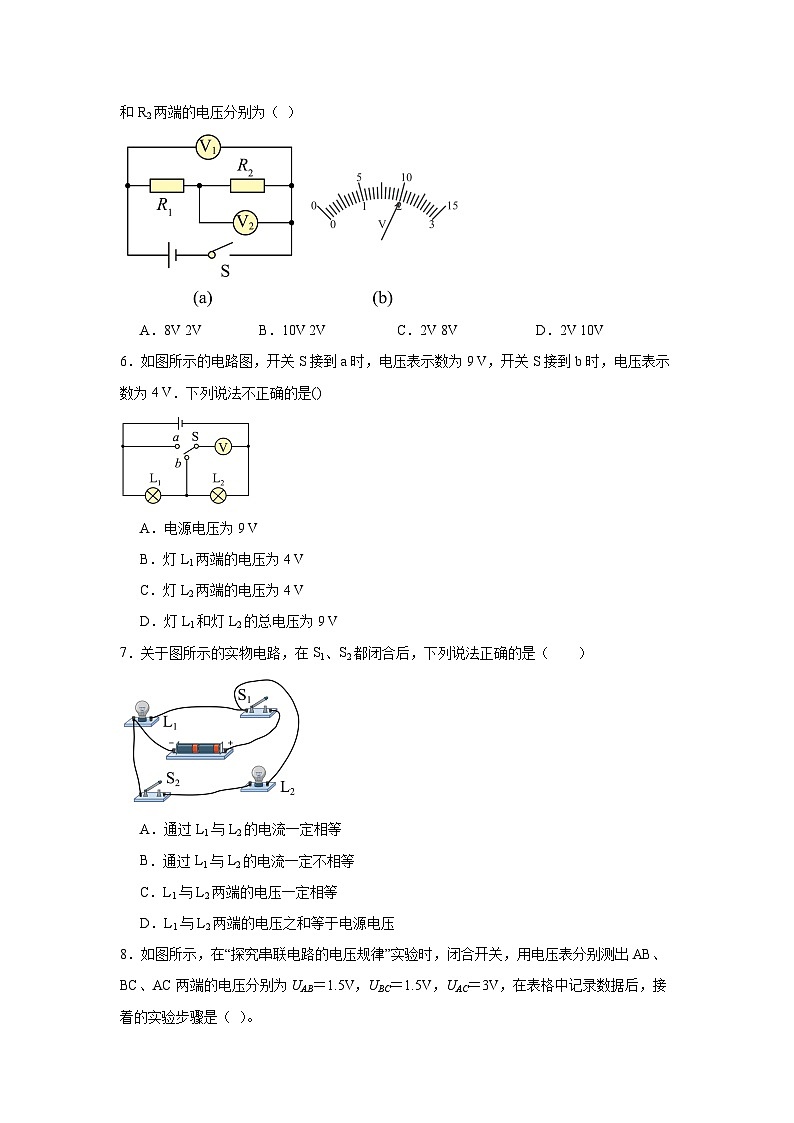

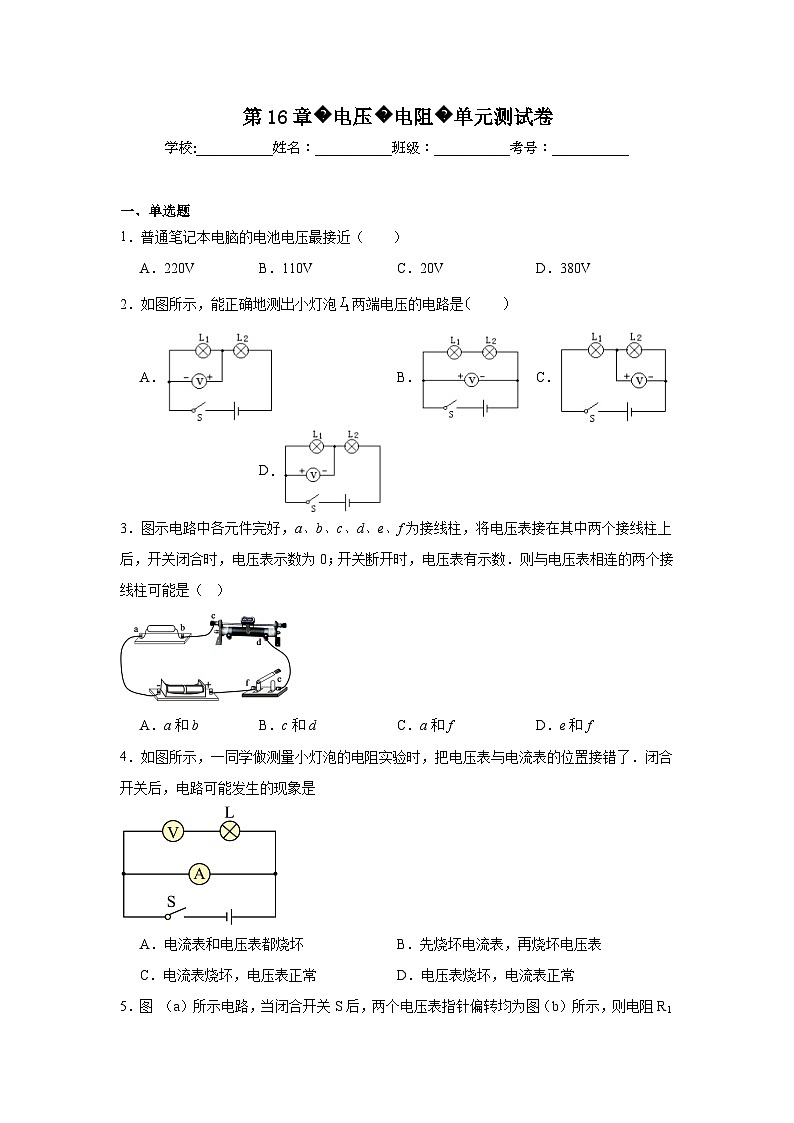

第16章?電壓?電阻?單元測試卷 學校:___________姓名：___________班級：___________考號：___________ 一、單選題 1．普通筆記本電腦的電池電壓最接近（　?。?A．220V B．110V C．20V D．380V 2．如圖所示，能正確地測出小燈泡兩端電壓的電路是　　 A． B． C． D． 3．圖示電路中各元件完好，a、b、c、d、e、f為接線柱，將電壓表接在其中兩個接線柱上后，開關閉合時，電壓表示數為0；開關斷開時，電壓表有示數．則與電壓表相連的兩個接線柱可能是（???） A．a(chǎn)和b B．c和d C．a(chǎn)和f D．e和f 4．如圖所示，一同學做測量小燈泡的電阻實驗時，把電壓表與電流表的位置接錯了．閉合開關后，電路可能發生的現象是 A．電流表和電壓表都燒壞 B．先燒壞電流表，再燒壞電壓表 C．電流表燒壞，電壓表正常 D．電壓表燒壞，電流表正常 5．圖 （a）所示電路，當閉合開關S后，兩個電壓表指針偏轉均為圖所示，則電阻R1和R2兩端的電壓分別為（ ） A．8V 2V B．10V 2V C．2V 8V D．2V 10V 6．如圖所示的電路圖，開關S接到a時，電壓表示數為9 V，開關S接到b時，電壓表示數為4 V．下列說法不正確的是() A．電源電壓為9 V B．燈L1兩端的電壓為4 V C．燈L2兩端的電壓為4 V D．燈L1和燈L2的總電壓為9 V 7．關于圖所示的實物電路，在S1、S2都閉合后，下列說法正確的是（　?。? A．通過L1與L2的電流一定相等 B．通過L1與L2的電流一定不相等 C．L1與L2兩端的電壓一定相等 D．L1與L2兩端的電壓之和等于電源電壓 8．如圖所示，在“探究串聯電路的電壓規律”實驗時，閉合開關，用電壓表分別測出AB、BC、AC兩端的電壓分別為UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中記錄數據后，接著的實驗步驟是（ ）。 A．整理數據，結束實驗 B．分析數據，得出結論 C．換用不同規格的小燈泡，再測出幾組電壓值 D．換用電壓表的另一量程，再測出一組電壓值 9．如圖所示，在“○”處可以連接電流表或電壓表測量電路中的電流、電壓，為使L1與L2串聯，以下做法正確的是() A．a(chǎn)為電流表，b為電壓表，c為電流表 B．a(chǎn)為電壓表，b為電壓表，c為電流表 C．a(chǎn)為電流表，b為電流表，c為電壓表 D．a(chǎn)為電流表，b為電流表，c為電流表 10．在相同溫度下,關于導體的電阻，下列說法正確的是 A．銅線的電阻一定比鋁線的小 B．長度相同粗細也相同的銅線和鋁線電阻相等 C．長度相同的兩根銅線,粗的那根電阻較大 D．粗細相同的兩根銅線,長的那根電阻較大 11．如圖所示，當滑片P向右移動時，滑動變阻器連入電路的電阻變小的是???? A． B． C． D． 12．電熱毯內的電阻絲斷了，如果將電阻絲的兩個斷頭接上后繼續使用，電熱毯的接頭處很容易被燒焦，這樣做很不安全，接頭處的電阻常稱為“接觸電阻”．下列關于“接觸電阻”的判斷正確的是 A．接觸電阻較大，它與電阻絲的其他部分串聯 B．接觸電阻較大，它與電阻絲的其他部分并聯 C．接觸電阻較小，它與電阻絲的其他部分串聯 D．接觸電阻較小，它與電阻絲的其他部分并聯 13．小華想用滑動變阻器控制小燈泡的亮度，設計了如圖所示的4種電路，其中正確的是（??????） ①????????????②??????????????????????③??????????④?? A．②③ B．③④ C．①③ D．①② 14．如圖所示的兩個電路中，電源電壓相等，閉合開關，當滑動變阻器的滑片都向右滑動時，燈泡、的亮度變化是（　?。? A．、都變亮 B．、都變暗 C．變亮，變暗 D．變暗，的亮度不變 二、填空題 15．小佑收集了很多材料和長度都相同但粗細不同的鉛筆芯．如圖所示，是用他身邊的器材自制的簡易調光燈電路．閉合開關，夾子A向右移動的過程中燈泡亮度應該 （選填“變亮”、“變暗”、或“不變”）；夾子A從最左端移動到最右端的過程中，他發現燈泡亮度變化不明顯，他應該調換更 （選填“粗”或“細”）的鉛筆芯來做實驗． 16．如圖，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池．觀察電壓表的接線情況和指針偏轉可知：鋅片是鹽水電池的 極，電池的電壓為 V． 17．小明按圖甲的電路進行實驗，當閉合開關用電器正常工作時，電壓表V1和V2的指針完全一樣，如圖乙所示，則L1兩端的電壓為 V，L2兩端的電壓為 V。 ?? 18．如圖所示，電源電壓保持不變，a是從電壓表的負接線柱引出的導線接頭與b處相接時，電壓表示數為；使a與b處斷開，然后與c處相接，閉合開關S后，電壓表示數為，這時燈泡兩端的電壓為 19．某種金屬溫度升高時，電阻變大，下圖為該金屬的電阻隨時間變化的圖像，則t2時刻的溫度比t1時刻 （填“高”或“低”），當其溫度降得足夠低時，它的電阻將變?yōu)? ，這種現象叫做 現象。 20．如圖是電阻A和B的I—U圖像。若把二者并聯后接入電路中，當通過電阻B的電流是0.2A時，通過電阻A的電流是 A，若把二者串聯后接入某電路，當通過電阻A的電流為0.3A，電阻B兩端的電壓是 V. 21．如圖所示的電路，當開關S閉合后，若電阻R1、R2并聯，則甲表是 表，乙表是 表． 22．如圖a所示的電路，電源電壓保持不變。閉合開關S，調節滑動變阻器，兩電壓表的示數隨電路中電流變化的圖像如圖b所示，根據圖像的信息可知： （選填“甲”或“乙”）是電壓表V1示數變化的圖像，電源電壓為 V，電阻R1的阻值為 Ω。 三、實驗題 23．在“探究串聯電路電壓的特點”活動中． (1)如圖所示，連接電路時，至少需要 根導線；實驗中應選擇規格 (填“相同”或“不同”)的小燈泡． (2)在測L1兩端電壓時，閉合開關S，發現電壓表示數為零，原因可能是 (填出一種即可)． (3)小芳保持電壓表的B連接點不動，只斷開A連接點，并改接到C連接點上，測量L2兩端電壓．她能否測出L2兩端電壓？ ，理由是 ． (4)小明分別測出AB、BC、AC間的電壓并記錄在如下表格中，分析實驗數據得出結論：串聯電路總電壓等于各部分電路兩端電壓之和．請對小明的做法進行評價： ，改進方法是 ． 24．如圖所示,在探究影響導體電阻大小因素的實驗中,導線a、b、c粗細相同,b、d粗細不同,a、b、d長度相同． (1)該實驗是通過觀察 的示數間接比較導線電阻的大小; (2)選用導線a、b分別接入電路中,是為了探究電阻大小跟導體的 有關; (3)選用導線b、c分別接入電路中,是為了探究電阻大小跟導體的 有關; (4)選用導線 分別接入電路中,是為了探究電阻大小跟導體的橫截面積有關; (5)影響導體電阻大小因素除了上述因素外,還可能跟 有關． 四、計算題 25．如圖，已知電源電壓為9V，V1表示數為6V，L2電流為2.5A，則： (1)燈L1和L2兩端的電壓各是多少？ (2)L1的電流是多少？電流表示數為多少？ 26．如圖甲所示的電路中，電源電壓為3V，當開關S閉合時，燈泡L1、L2正常發光，電流表A1示數為1.38A，A2的示數如圖乙所示，求： （1）燈泡L1、L2兩端電壓分別是多少？ （2）通過L1、L2的電流分別是多少？ （3）若燈泡L1的燈絲燒斷，電流A1、A2的示數分別是多少？ UAB/VUBC/VUAC/V2.41.43.8參考答案： 1．C 【詳解】筆記本電腦電池基本都采用4個鋰電池串聯起來的，所以普通筆記本電腦的電池按照型號不同，電壓一般為14～22V。 故選C。 2．D 【詳解】A．由圖示電路圖可知，電壓表正負接線柱接反了，不能測出小燈泡L1兩端電壓，故A錯誤； B．由圖示電路圖可知，電壓表測量的是兩燈泡串聯總電壓，測量的是電源電壓，不能測出小燈泡L1兩端電壓，故B錯誤； C．由圖示電路圖可知，電壓表與小燈泡L2并聯，測量的是小燈泡L2兩端電壓，不能測出小燈泡L1兩端電壓，故C錯誤； D．由圖示電路圖可知，電壓表并聯在小燈泡L1兩端，測小燈泡L1兩端電壓，故D正確； 故選D。 【點評】本題考查電壓表的正確使用方法的辨別情況，本題的關鍵是觀察電壓表的連接方式和正負接線柱的接法。 3．D 【詳解】根據題意，開關閉合時，電壓表示數為0，說明開關閉合時，兩點之間沒有電阻，而開關斷開時，電壓表有示數，此時丙點有電阻，或電阻無窮大，綜合可判斷出電壓表是與開關并聯． 即電壓表連接在 e和f點,D符合題意． 【點睛】重點是根據歐姆定律判斷，要理解當電壓表并聯在開關兩端，開關閉合時，兩點間無電阻，電壓表無示數，當開關斷開時，電壓表實際串聯在電路中，由于電壓表的電阻很大，所以電流表無示數，且電壓表有示數接近電源電壓． 4．C 【詳解】由電路圖可知，電壓表與燈泡串聯后與電流表并聯， ∵電流表的內阻很小相當于短路，電壓表的內阻很大相當于斷路， ∴電壓表和燈泡被短路，不能工作即不會燒壞，此時會造成電路中的電流過大，燒壞電流表和電源． 故選C． 5．A 【詳解】由電路圖知，兩電阻R1與R2串聯，電壓表V1測電源電壓，電壓表V2測電阻R2兩端的電壓；電壓表V1示數大于電壓表V2示數，兩個電壓表指針偏轉角度相同，則電壓表V1量程是15V，電壓表V2量程是3V； 電壓表V1量程是15V，最小分度值是0.5V，由圖所示可知，電壓表示數U1=10V； 電壓表V2量程是3V，最小分度值是0.1V，由圖所示可知，電壓表示數是2.0V； 則電阻R2兩端的電壓U2=UV2=2V，由串聯電路特點知，電阻R1兩端的電壓U1=UV1﹣UV2=10V﹣2V=8V． 6．B 【詳解】AD．由圖示可知，當開關S接到a時，兩燈泡串聯，電壓表測兩燈的總電壓，也就是電源的電壓，即電源的電壓U=9V，故AD正確，不符合題意； C．當開關接到b時，兩燈泡仍然串聯，電壓表測L2兩端的電壓，即燈L2兩端的電壓U2=4V，故C正確，不符合題意； B．由串聯電路的電壓特點，燈L1兩端的電壓，故B錯誤，符合題意． 7．C 【詳解】AB．如圖可知，在S1、S2都閉合后，兩燈泡并聯，故有 U=U1=U2 各支路電流 ， 因?yàn)殡娮鑂1、R2未知，所以I1、I2的關系也不能確定，故AB錯誤； CD．因?yàn)樵赟1、S2都閉合后，兩燈泡并聯，所以有 U=U1=U2 故C正確，D錯誤。 故選C。 8．C 【分析】研究串聯和并聯電路的電壓規律時，為了實驗結論具有普遍性，采用相同燈泡和不同燈泡進行多次實驗。 【詳解】用電壓表測出AB、BC、AC兩端的電壓分別為UAB=1.5V，UBC=1.5V，UAC=3V，說明兩個小燈泡是同一個規格的，接下來的操作是換用不同規格的小燈泡，再測出幾組電壓值，然后分析數據，這樣的結論才具有科學性。 故選C。 9．B 【詳解】L1與L2串聯，由圖可知a表跟燈泡L1并聯，所以應為電壓表；b表與燈泡L2并聯，應為電壓表；c表跟燈泡L2串聯，所以應為電流表． 由上述可知選項A、C、D都不正確．B正確． 10．D 【詳解】電阻是導體自身的一種特性，它由導體的材料、長度、橫截面積和溫度決定，與加在導體兩端的電壓和通過導體的電流大小無關． A. 由于沒有控制導體長度和粗細相同，所以不能說銅導線的電阻一定比鋁導線的電阻大，故錯誤； B. 長度相同，粗細也相同的銅線、鋁線，材料不同，電阻不相等，故錯誤； C. 導線的材料和長度相同的兩根銅線，粗的那根電阻較小，故錯誤； D. 導線的材料和橫截面積相同，長的那根電阻較大，故正確． 11．D 【詳解】滑動變阻器要串聯在電路中，采取“一上一下”的連接方式．由題圖可知， A、連在電路中的電阻線為AP，當滑片P向右移動時，AP長度變大，滑動變阻器電阻變大，故A不符合題意． B、當滑片P向右移動時，電阻絲AP長度變大，滑動變阻器電阻變大，故B不符合題意． C、滑動變阻器兩個下接線柱連接在電路中，滑動變阻器的電阻絲全部接在電路中，移動滑片P，電阻不變，故C不符合題意． D、滑動變阻器連入電路中的部分為PB，當滑片向右移動時，PB變短，電阻變小，D符合題意為答案． 12．A 【詳解】電熱毯的接頭處，造成線路連接處電阻變大，，它與電阻絲的其他部分串聯在電流一定時，由焦耳定律Q=I2Rt可知線路連接處溫度會升高，所以電熱毯的接頭處很容易被燒焦． 13．A 【詳解】①圖中兩接線柱都在下面的電阻絲上，滑動變阻器相當于一個定值電阻，不能控制小燈泡的亮度； ②③圖都是選擇一上一下接入電路，滑動變阻器可以控制小燈泡的亮度； ④圖中兩接線柱都在上面的金屬桿上，滑動變阻器相當于一根導線，不能控制小燈泡的亮度。 綜上所述，能用滑動變阻器控制小燈泡的亮度有②③，故A正確，BCD錯誤。 故選A。 14．D 【詳解】在第一個圖中，L1和滑動變阻器串聯，滑片向右移動，電路中電阻變大，電流變小，根據公式可知，燈泡L1消耗的電功率減小，L1亮度變暗；在第二個圖中，L2和滑動變阻器并聯，并聯電路中各用電器互不影響，燈泡上的電壓始終等于電源電壓，根據公式可知，燈泡L2消耗的電功率不變，所以燈泡L2亮度不變。 故選D。 15． 變亮 細 【詳解】影響電阻大小的因素是材料、長度和橫截面積，由圖知道，當閉合開關，夾子A向右移動的過程中，鉛筆芯接入電路中的長度變短，即電阻減小，由歐姆定律知道，此時電路的電流應變大，燈泡應變亮；若夾子A從最左端移動到最右端的過程中，他發現燈泡亮度變化不明顯，則說明電流的變化比較小，由I=U/R知道，即電阻變化較小，此時應選用電阻較大的鉛筆芯，即換用更細的鉛筆芯． 16． 負 0.6 【詳解】根據圖示可知，電壓表正向偏轉，因?yàn)殂~片與電壓表的正接線柱相連，因此銅片為鹽水電池的正極，鋅片是鹽水電池的負極；電壓表的量程為0～3V，分度值為0.1V，示數為0.6V． 【點睛】根據電壓表的正確使用方法確定電源的正負極；根據電壓表的量程、分度值以及指針的位置讀出電壓表的示數． 17． 8 2 【詳解】由電路圖可知，L1、L2串聯，電壓表V1測量串聯電路兩端電壓，電壓表V2測量L2兩端電壓；由于串聯電路兩端電壓等于各部分電壓之和，所以V1選的是大量程，V2的是小量程，即V1的量程為0~15V，分度值為0.5V，示數為10V；V2的量程為0~3V，分度值為0.1V，示數為2V；L2兩端的電壓為2V；因?yàn)榇?lián)電路兩端電壓等于各部分電壓之和，所以燈L1兩端電壓 10V-2V=8V 18． 【詳解】由題電源電壓保持不變，a與b處相接時，電壓表測電源電壓，即電源電壓為U=6.0V．使a與b處斷開，然后與c處相接，閉合開關S后，電壓表測小燈泡L1兩端的電壓，即U1=4.5V，根據串聯電路的電壓關系，燈泡L2兩端的電壓 U2=U-U1=6V-4.5V=1.5V． 19． 低 0 超導 【詳解】[1]由電阻隨時間變化的圖象可知：t2時刻的電阻比tl時刻的電阻小，根據某種金屬溫度升高時電阻變大的特點可知：t2時刻的溫度比tl 時刻低。 [2][3]因?yàn)槟撤N金屬溫度升高時電阻變大，所以溫度降低時電阻減小，且當其溫度降得足夠低時，它的電阻將變?yōu)?，這種現象叫做超導現象。 20． 0.4 3 【詳解】[1]由圖可知，二者并聯后接入電路中，當通過電阻B的電流是0.2A時，B兩端的電壓是2.0V，并聯電路各支路兩端電壓相等，所以A兩端的電壓也是2.0V，由圖可知，此時通過電阻A的電流是0.4A； [2]由圖可知，二者串聯后接入電路中，當通過電阻A的電流是0.3A時，串聯電路電流處處相等，所以通過B的電流也是0.3A，由圖可知，此時電阻B兩端的電壓是3.0V。 21． 電壓 電流 【詳解】[1][2]由題意可知，開關閉合時，兩燈泡是并聯的，則可知甲一定不能是電流表，所以甲是電壓表，此時電表乙與電阻R2是串聯的，所以乙一定是電流表． 【考點定位】?jī)x表的判斷 22． 甲 6 20 【詳解】[1]由圖a可知，該電路為R1和R2的串聯電路，電流表測電路中的電流，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，R1是定值電阻，由歐姆定律可知，當電阻一定時，通過導體的電流與導體兩端的電壓成正比，因此圖b中的甲代表V1示數變化的圖像。 [2]當R2接入電路的阻值為0時，其兩端的電壓為0，即V2示數為0，此時電路中只有R1，則V1的示數就是電源電壓，由圖乙可知，電源電壓 U=U1=6V [3]由歐姆定律可知R1的阻值 23． 6 不同 L1被短路(或L2斷路) 不能 電壓表正、負接線柱接反 實驗次數太少，結論不具有普遍性 換用不同規格的小燈泡多次重復實驗 【詳解】（1）由電路圖可知，至少需要6根導線；為了避免實驗的偶然性，使探究得出的結論具有普遍意義，實驗中應選擇規格不同的小燈泡；（2）在測L1兩端電壓時，閉合開關，發現電壓表示數為零，原因可能是：電壓表斷路或短路；（3）測L1兩端的電壓時，A與電壓表的正接線柱相連．小芳將與A點相連的導線改接到C點，則會造成電流從電壓表的負接線柱流入了，即電壓表的正負接線柱接反了，故她不能測出L2兩端電壓；（4）本實驗只做了一次實驗，而沒有進行多次測量，只憑一組實驗數據得出結論帶有偶然性，不能得出普遍規律，故應更換規格不同的燈泡進行多次實驗． 點睛：（1）根據電路圖判定導線的條數；為了使探究得出的結論具有普遍意義，應該選取不同的小燈泡進行實驗；（2）電壓表斷路或電壓表短路電壓表都沒有示數；（3）電壓表連接時電流從正接線柱流入；（4）只進行了一次實驗就得出結論，不具有普遍性；為了使實驗結論具有普遍性，應進行多次測量． 24． 電流表 材料 長度 )b、d 溫度 【詳解】（1）當接入電路不同的導體時，可通過觀察燈泡的亮暗或觀察電流表示數來比較導體電阻的大??； （2）由圖可知，導線a、b的粗細、長度均相同、材料不同，因此選用導線a、b分別接入電路中，是為了探究電阻大小跟導體的材料有關； （3）由圖可知，導線b、c的粗細、材料均相同、長度不同，因此選用導線b、c分別接入電路中，是為了探究電阻大小跟導體的長度有關； （4）由圖可知，導線b、d的長度、材料均相同、粗細不同，因此選用導線b、d分別接入電路中，是為了探究電阻大小跟導體的橫截面積有關； （5）影響導體電阻大小因素除了導體的材料、長度、橫截面積外，還可能跟溫度有關． 25．(1)6V；3V；(2) 2.5A；2.5A 【詳解】解：(1)由電路可知，兩燈串聯，V1測量L1的電壓，故L1兩端的電壓為6V，V2測量L2的電壓，由串聯電路的電壓規律得L2兩端的電壓為 (2)因兩燈串聯在電路中，電流表測量串聯電路的電流，故兩燈的電流一樣大，都等于L2中的電流2.5A，電流表示數2.5A。 答：(1)燈L1電壓為6V，L2兩端的電壓3V； (2)L1的電流是2.5A，電流表示數為2.5A。 26．（1）均為3V；（2）0.9A；0.48A；（3）均為0.48A 【詳解】解：（1）由圖甲可知，兩燈泡并聯，已知電源電壓為3V，則燈泡L1、L2兩端的電壓都等于電源電壓，為3V。 （2）由圖甲可知，兩燈泡并聯，電流表A1測干路電流，電流表A2測燈泡L2所在支路的電流，已知電流表A1示數為1.38A，即干路電流為 I=1.38A 由圖乙可知，電流表A2若選0～3A的量程，分度值是0.1A，示數為2.4A；而電流表A2測燈泡L2所在支路的電流，其示數不能大于干路電流，因此電流表A2量程是0～0.6A，分度值是0.02A，示數為0.48A；即通過L2的電流 I2=0.48A 因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，則通過燈泡L1的電流 I1=I-I2=1.38A-0.48A=0.9A （3）工作過程中L1燈絲突然燒斷，此時電路為L(zhǎng)2的基本電路，則電流表A1和A2都測量L2的電流，由于并聯電路中各支路互不影響，所以電流A1、A2的示數均為0.48A。 答：（1）燈泡L1、L2兩端電壓均為3V； （2）通過L1、L2電流分別為0.9A和0.48A； （3）若L1的燈絲燒斷，電流A1、A2的示數均為0.48A。 題號12345678910答案CDDCABCCBD題號11121314      答案DAAD
