初中物理北師大版（2024）八年級上冊（2024）第一節 透鏡示范課課件ppt

這是一份初中物理北師大版（2024）八年級上冊（2024）第一節 透鏡示范課課件ppt，文件包含第五章《一透鏡》課件pptx、北師大版八年級上冊+第五章+第1節《透鏡》教案docx等2份課件配套教學資源，其中PPT共33頁， 歡迎下載使用。

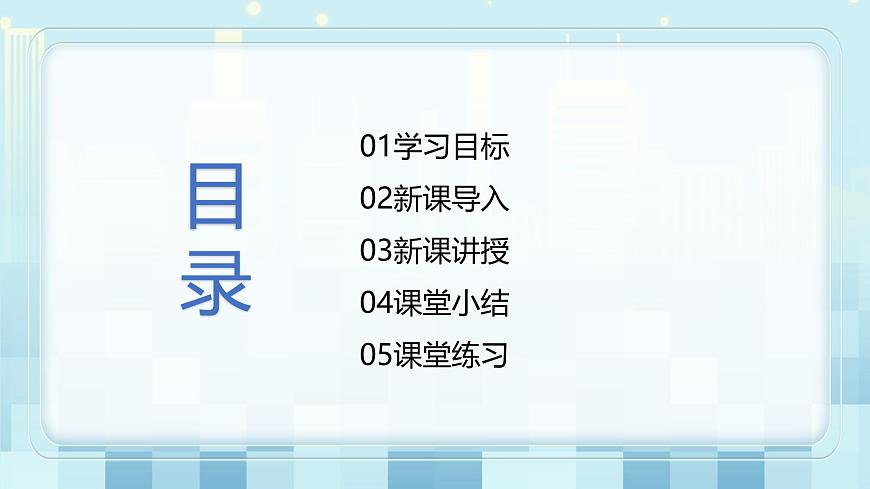

01學習目標02新課導入03新課講授04課堂小結05課堂練習

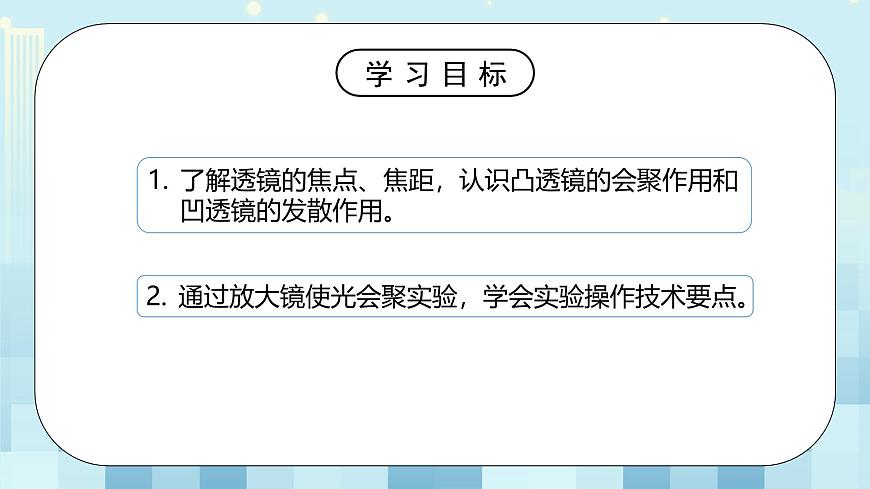

了解透鏡的焦點、焦距，認識凸透鏡的會聚作用和凹透鏡的發散作用。
通過放大鏡使光會聚實驗，學會實驗操作技術要點。

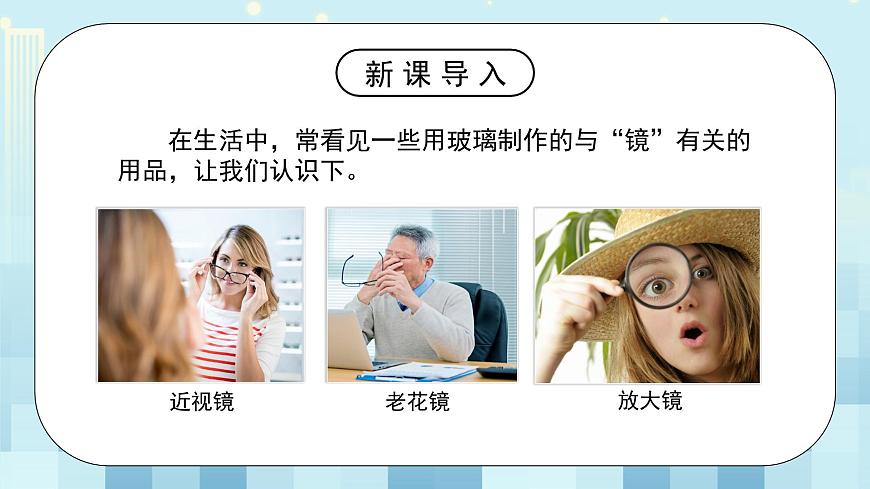

在生活中，?？匆?jiàn)一些用玻璃制作的與“鏡”有關的用品，讓我們認識下。

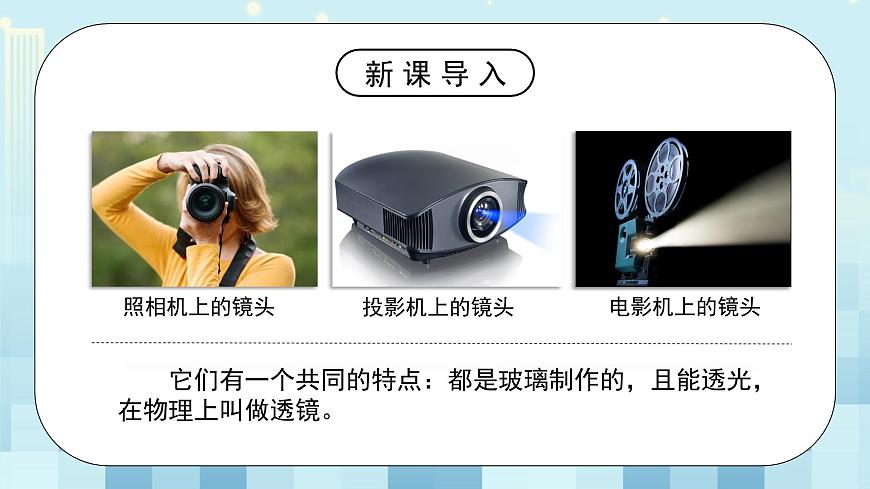

它們有一個共同的特點：都是玻璃制作的，且能透光，在物理上叫做透鏡。

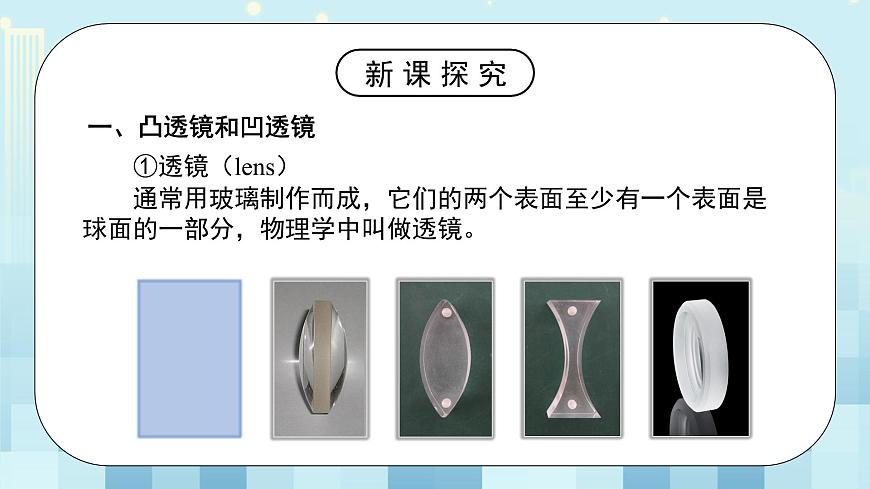

①透鏡 通常用玻璃制作而成，它們的兩個表面至少有一個表面是球面的一部分，物理學中叫做透鏡。

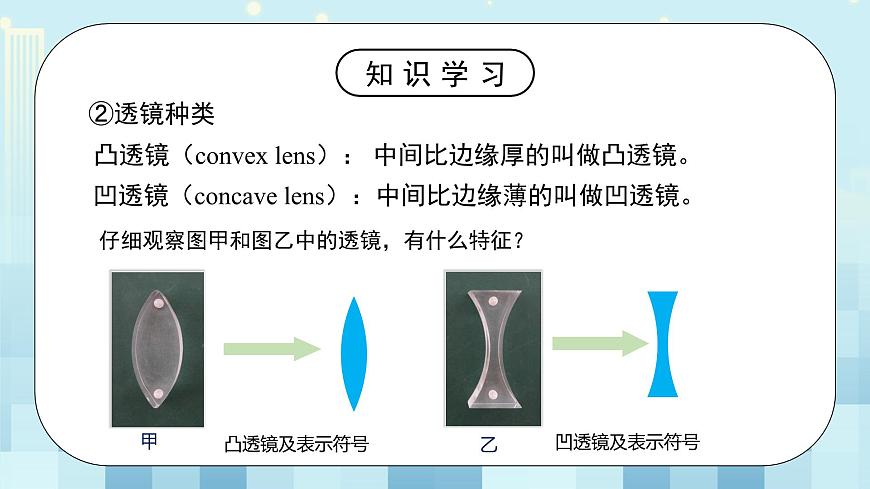

凸透鏡（cnvex lens）： 中間比邊緣厚的叫做凸透鏡。
凹透鏡（cncave lens）：中間比邊緣薄的叫做凹透鏡。
仔細觀察圖甲和圖乙中的透鏡，有什么特征？

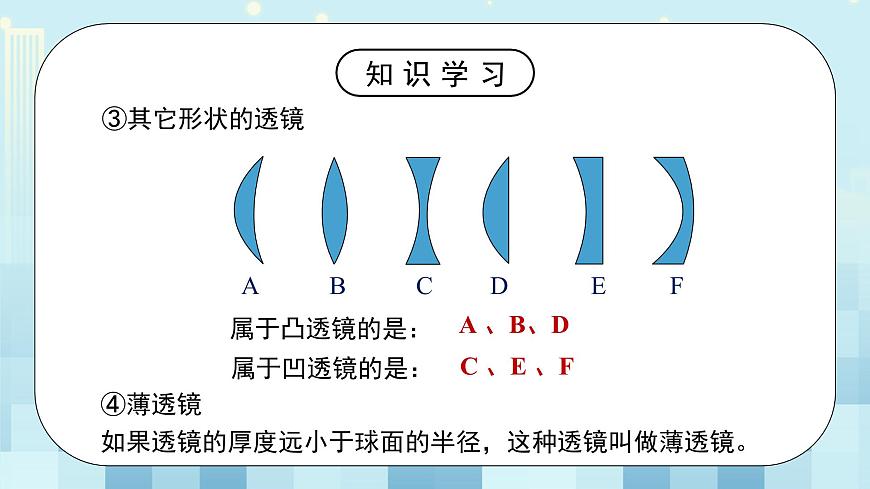

④薄透鏡 如果透鏡的厚度遠小于球面的半徑，這種透鏡叫做薄透鏡。
⑤透鏡的主光軸和光心
主光軸：透鏡上通過兩個球心的直線叫做主光軸（光軸）。
光心（pticalcenter）：主光軸上有一個特殊的點，通過這個點的光傳播方向不變，這個點叫做透鏡的光心。
把一只凸透鏡正對著太陽光，再把一張紙放在它的另一側，調整凸透鏡與紙的距離，觀察有什么變化？
在紙上出現一個很小、很亮的光斑。
光斑處的溫度很高如果長時間照射，紙會被烤焦。這個現象提示我們：凸透鏡能把光會聚起來。那么凹透鏡也能使光會聚嗎？
①讓平行于透鏡主光軸的幾束光射向凸透鏡，觀察光通過透鏡后的偏折方向。
實驗結論：凸透鏡對光有會聚作用（也叫會聚透鏡）
實驗結論：凹透鏡對光有發散作用（也叫發散透鏡）
②讓平行于透鏡主光軸的幾束光射向凹透鏡，觀察光通過透鏡后的偏折方向。
①焦點（fcus）：凸透鏡能使跟主光軸平行的光會聚在主光軸上的一點，這個點叫做凸透鏡的焦點。用F 表示.②焦距（fcal length）：焦點到凸透鏡光心的距離叫做焦距。用f 表示。
③凸透鏡兩側各有一個焦點F1、 F2 ，這兩個焦點關于光心對稱，兩側的兩個焦距 f 相等。
④透鏡表面的凸起程度決定了它的焦距的長短，凸透鏡表面越凸，焦距越短，對光的會聚作用越強。
如圖所示，乙凸透鏡的焦距小，對光會聚作用強。
①焦點（fcus）：平行于主光軸的光線通過凹透鏡后發散，發散光線的反向延長線交于主光軸上一點，它不是實際光線的會聚點，叫虛焦點F 。②焦距：凹透鏡的焦點到光心的距離叫焦距，用f 表示。
把折射光線反向延長看一看
折射光線好像從點F射出的
③凹透鏡有兩個虛焦點，關于光心對稱。
④凹透鏡焦距 f 的大小表示其光發散能力的強弱， f 越小，對光的發散能力越強。
經過凸透鏡焦點的光線經凸透鏡折射后平行于主光軸
平行于主光軸的光線經凸透鏡折射后通過焦點
對著凹透鏡異側虛焦點入射的光線經凹透鏡后平行于主光軸
平行于主光軸的光線經凹透鏡后 發散光線的反向延長線通過虛焦點
同學們知道太陽光是向四周射出的發散光，但由于太陽距離地球十分遙遠，所以可認為太陽射到地球的光可以看成是平行光。給你一塊凸透鏡、一張白紙、一把刻度尺怎樣測出凸透鏡的焦距？
拿凸透鏡正對著太陽，太陽光通過凸透鏡照到白紙上，慢慢調整白紙到凸透鏡的距離，直到白紙上的光斑最小最亮為止，用刻度尺量出白紙到凸透鏡的距離就是焦距。
主光軸：通過兩個球面球心的直線叫做透鏡的主光軸。
凸透鏡對光有會聚作用；凹透鏡對光有發散作用。
凸透鏡：中間厚邊緣薄的透鏡
凹透鏡：中間薄邊緣厚的透鏡
光心：主軸上有個特殊點，通過這個點的光傳播 方向不變，該點叫做光心。
①凸透鏡能使跟主光軸平行的光會聚在主光軸上的一點，這個點叫做焦點F，從焦點到光心的距離叫做焦距f。
②凹透鏡能使跟主光軸平行的光發散，發散光線的反向延長的交點叫做虛焦點F，從焦點到光心的距離叫做焦距f。
1．如果把一個玻璃球分割成五塊，其截面如圖所示，這五塊玻璃a、b、c、d、e中屬于凸透鏡的是________________；屬于凹透鏡的是_________。
2．請畫出圖中入射光線經凸透鏡后的折射光線。
3．如圖所示，完成圖中光路。
4.下面兩圖是光線經過透鏡后的光路圖。請選擇合適的透鏡填入方框內。
