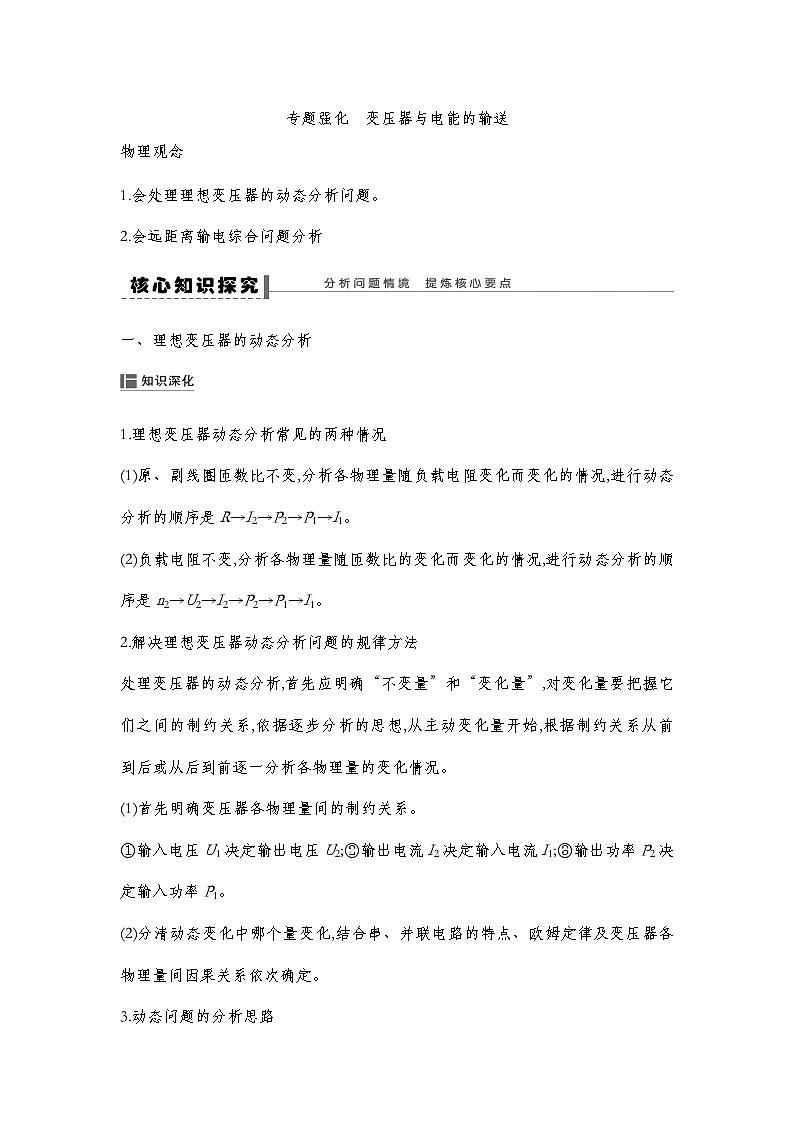

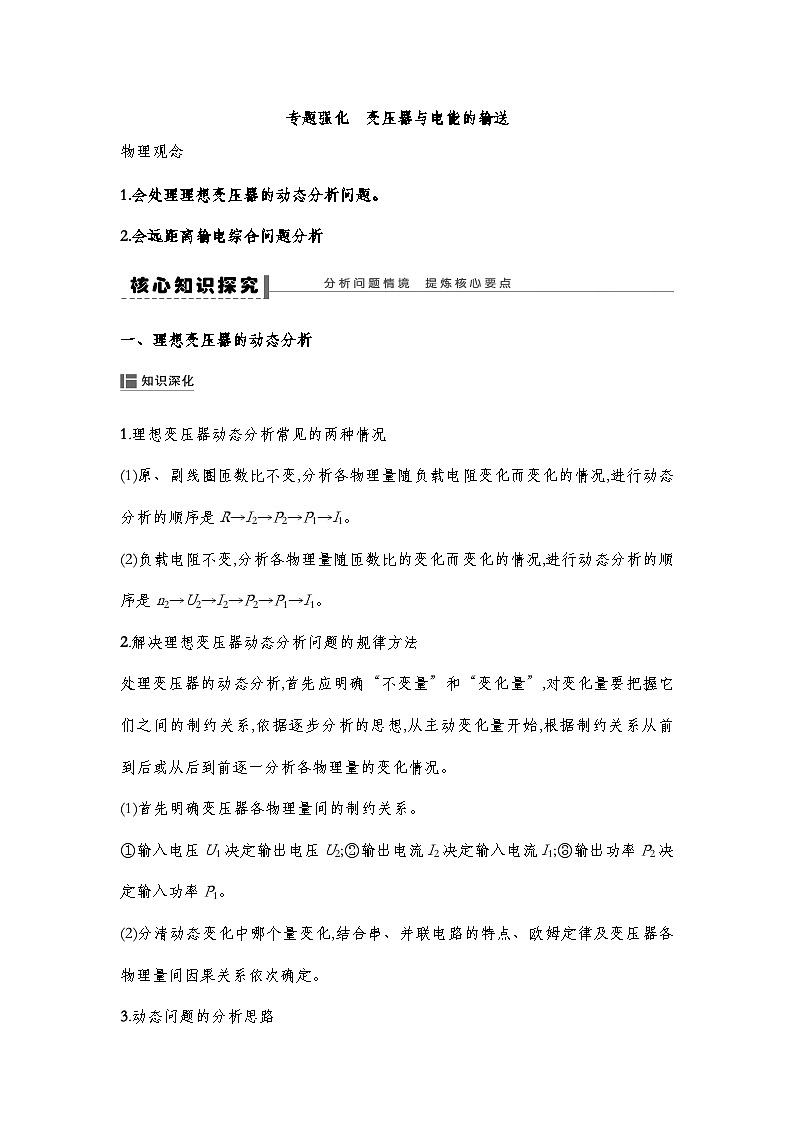

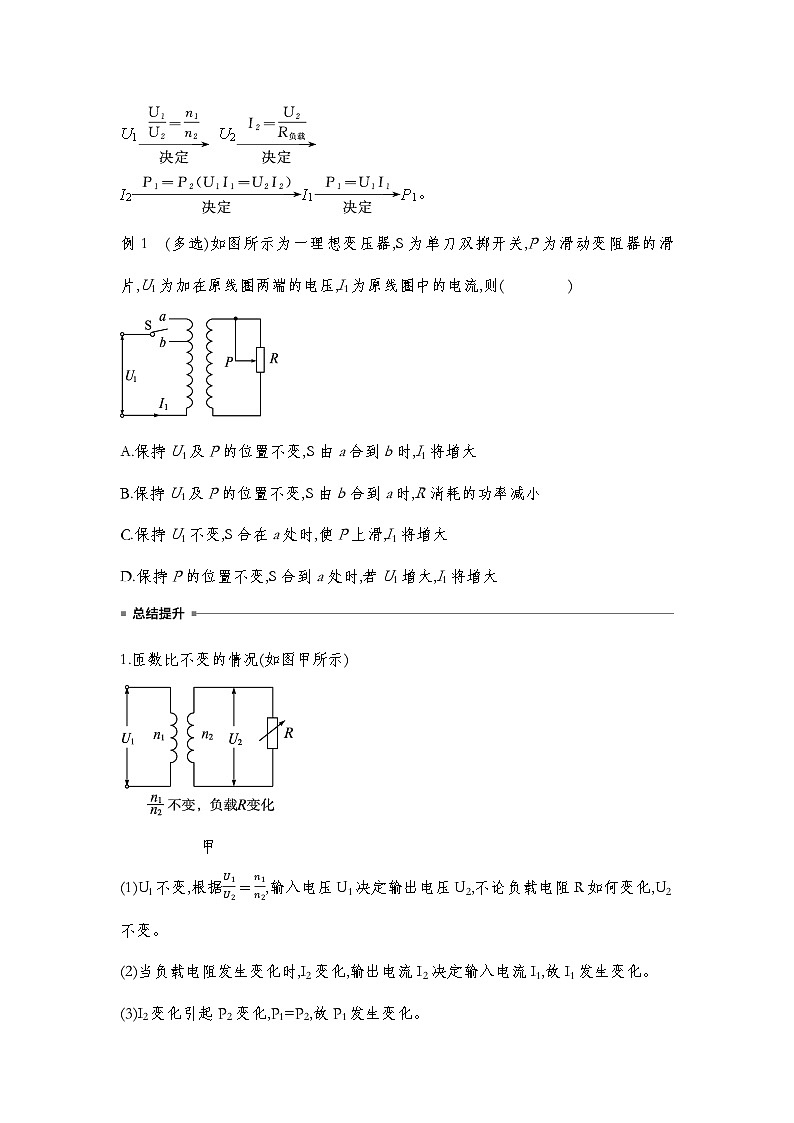

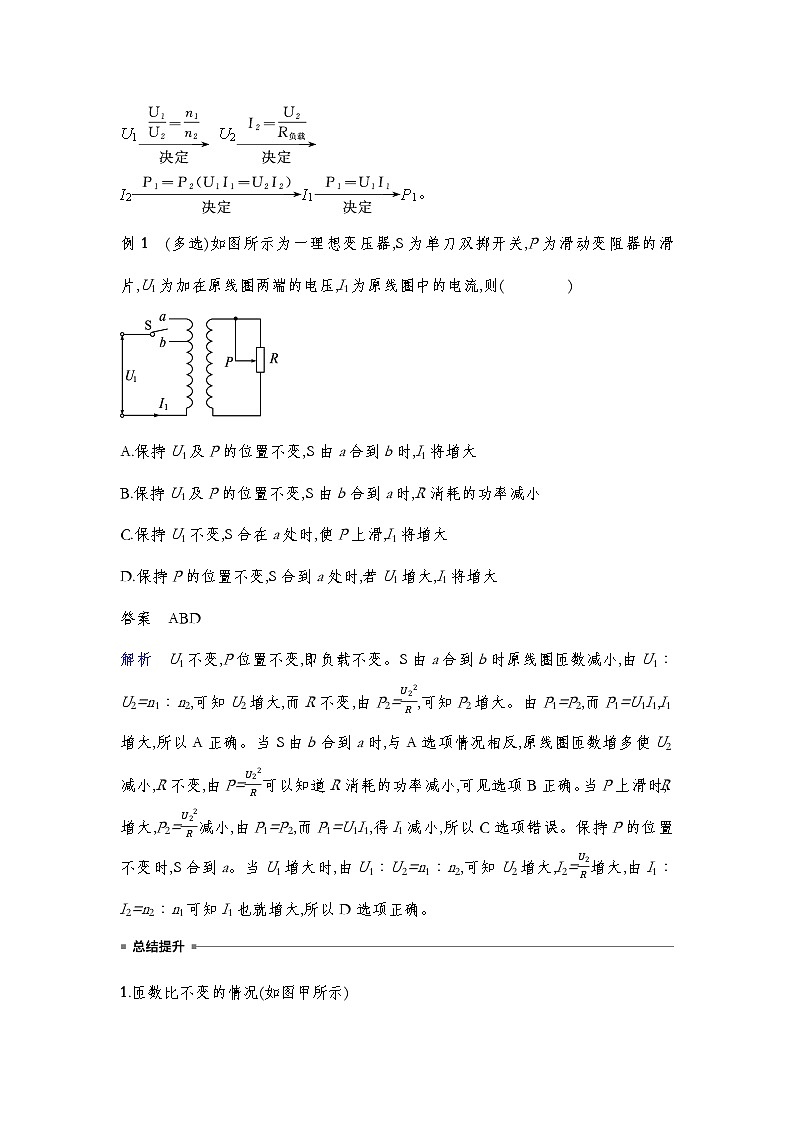

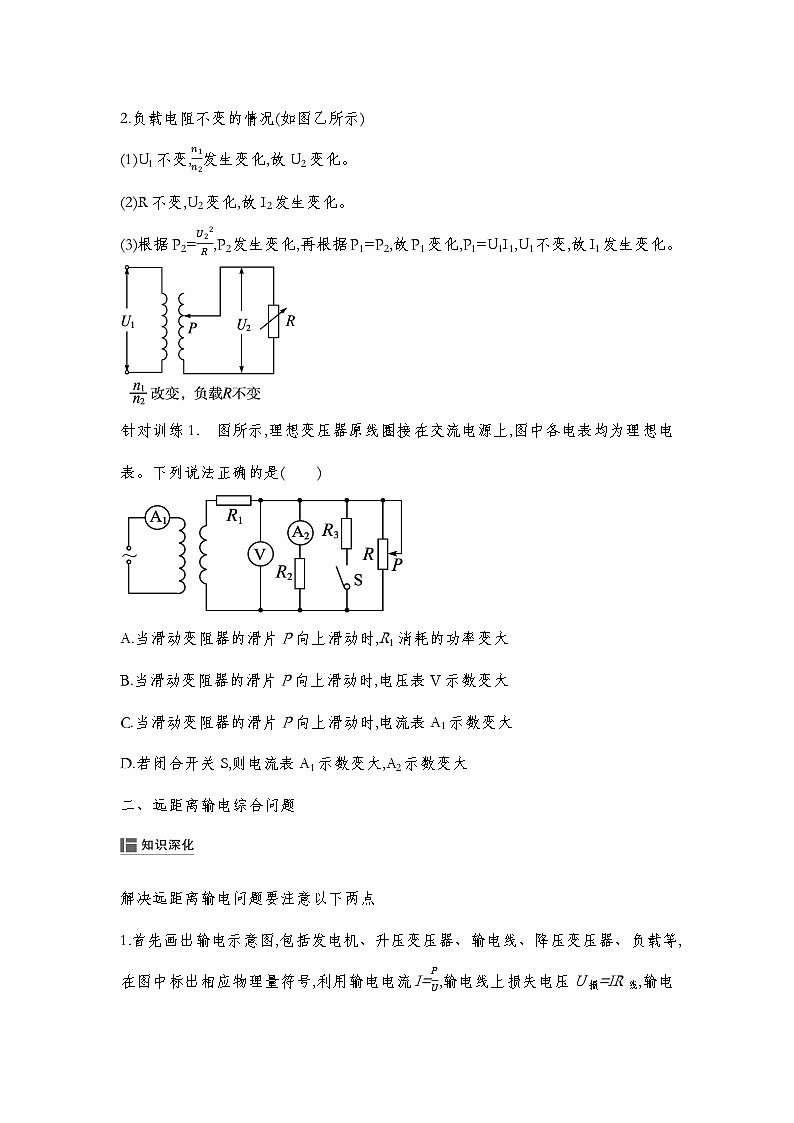

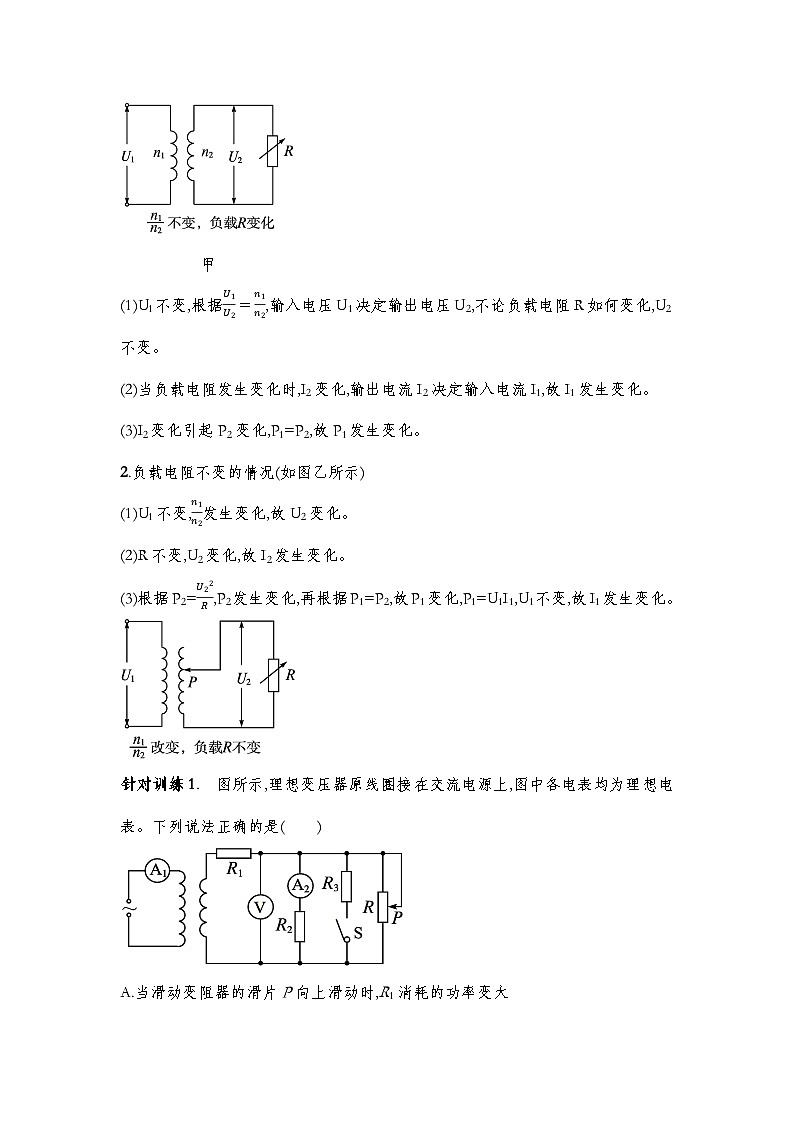

專題強化　變壓器與電能的輸送 物理觀念 1.會處理理想變壓器的動態分析問題。 2.會遠距離輸電綜合問題分析 一、理想變壓器的動態分析 1.理想變壓器動態分析常見的兩種情況 (1)原、副線圈匝數比不變,分析各物理量隨負載電阻變化而變化的情況,進行動態分析的順序是R→I2→P2→P1→I1。 (2)負載電阻不變,分析各物理量隨匝數比的變化而變化的情況,進行動態分析的順序是n2→U2→I2→P2→P1→I1。 2.解決理想變壓器動態分析問題的規律方法 處理變壓器的動態分析,首先應明確“不變量”和“變化量”,對變化量要把握它們之間的制約關系,依據逐步分析的思想,從主動變化量開始,根據制約關系從前到后或從后到前逐一分析各物理量的變化情況。 (1)首先明確變壓器各物理量間的制約關系。 ①輸入電壓U1決定輸出電壓U2;②輸出電流I2決定輸入電流I1;③輸出功率P2決定輸入功率P1。 (2)分清動態變化中哪個量變化,結合串、并聯電路的特點、歐姆定律及變壓器各物理量間因果關系依次確定。 3.動態問題的分析思路 例1 (多選)如圖所示為一理想變壓器,S為單刀雙擲開關,P為滑動變阻器的滑片,U1為加在原線圈兩端的電壓,I1為原線圈中的電流,則(　 　) A.保持U1及P的位置不變,S由a合到b時,I1將增大 B.保持U1及P的位置不變,S由b合到a時,R消耗的功率減小 C.保持U1不變,S合在a處時,使P上滑,I1將增大 D.保持P的位置不變,S合到a處時,若U1增大,I1將增大 答案 ABD 解析 U1不變,P位置不變,即負載不變。S由a合到b時原線圈匝數減小,由U1∶U2=n1∶n2,可知U2增大,而R不變,由P2=U22R,可知P2增大。由P1=P2,而P1=U1I1,I1增大,所以A正確。當S由b合到a時,與A選項情況相反,原線圈匝數增多使U2減小,R不變,由P=U22R可以知道R消耗的功率減小,可見選項B正確。當P上滑時,R增大,P2=U22R減小,由P1=P2,而P1=U1I1,得I1減小,所以C選項錯誤。保持P的位置不變時,S合到a。當U1增大時,由U1∶U2=n1∶n2,可知U2增大,I2=U2R增大,由I1∶I2=n2∶n1可知I1也就增大,所以D選項正確。 1.匝數比不變的情況(如圖甲所示) 甲 (1)U1不變,根據U1U2=n1n2,輸入電壓U1決定輸出電壓U2,不論負載電阻R如何變化,U2不變。 (2)當負載電阻發生變化時,I2變化,輸出電流I2決定輸入電流I1,故I1發生變化。 (3)I2變化引起P2變化,P1=P2,故P1發生變化。 2.負載電阻不變的情況(如圖乙所示) (1)U1不變,n1n2發生變化,故U2變化。 (2)R不變,U2變化,故I2發生變化。 (3)根據P2=U22R,P2發生變化,再根據P1=P2,故P1變化,P1=U1I1,U1不變,故I1發生變化。 針對訓練1. 圖所示,理想變壓器原線圈接在交流電源上,圖中各電表均為理想電表。下列說法正確的是(　　) A.當滑動變阻器的滑片P向上滑動時,R1消耗的功率變大 B.當滑動變阻器的滑片P向上滑動時,電壓表V示數變大 C.當滑動變阻器的滑片P向上滑動時,電流表A1示數變大 D.若閉合開關S,則電流表A1示數變大,A2示數變大 答案 B 解析 副線圈兩端電壓U2=n2n1U1,因為U1與匝數比不變,故U2不變。當滑動變阻器滑片P向上滑動時,R增大,電路的總電阻增大,據I=U2R總知流經副線圈干路電流減小,故UR1減小,R1消耗的功率減小,電壓表V示數U并=U2-UR1增大,選項A錯誤,選項B正確;因流經副線圈干路電流I2減小,由I1=n2n1I2知,電流表A1示數減小,選項C錯誤; 若閉合開關S,流經副線圈干路電流相應變大,電流表A1示數變大,同時電壓表V示數U并=U2-UR1減小,據 I2'=U并R2知電流表A2示數變小,選項D錯誤。 二、遠距離輸電綜合問題 解決遠距離輸電問題要注意以下兩點 1.首先畫出輸電示意圖,包括發電機、升壓變壓器、輸電線、降壓變壓器、負載等,在圖中標出相應物理量符號,利用輸電電流I=PU,輸電線上損失電壓U損=IR線,輸電線損失功率P損=I2R線=PU2R線及其相關知識解答。 2.分別在“三個回路”以及“兩個變壓器”上找各物理量之間的關系,特別注意以升壓變壓器的副線圈、輸電線、降壓變壓器的原線圈組成的回路,在此回路中利用電路知識分析電壓關系和功率關系。 例2 (多選)某小型水電站的電能輸送示意圖如圖甲所示,發電機的輸出電壓變化規律如圖乙所示。輸電線的總電阻為r,升壓變壓器原、副線圈的匝數分別為n1、n2,降壓變壓器原、副線圈的匝數分別為n3、n4(變壓器均為理想變壓器)。要使額定電壓為220 V的用電器正常工作,則(　　) A.乙圖中電壓的瞬時值表達式為u=2202sin 100πt (V) B.乙圖中電壓的有效值和用電器的額定電壓都是220 V,所以n1n2=n4n3 C.通過升壓變壓器的電流頻率比通過降壓變壓器的電流頻率大 D.升壓變壓器的輸出功率大于降壓變壓器的輸入功率 答案 AD 解析 由于輸電線上的電阻會損失電壓、電功率,使得U2>U3,故P2>P3,選項D正確;因為n1n2=U1U2,n4n3=U4U3,又由于U1=U4=220 V,U2>U3,所以n1n2n2,該變壓器起降壓作用,故C錯誤;又I2=U2R0+R,I2增大,R應減小,故滑片應沿c→d方向滑動,故D正確。 6.如圖為氣流加熱裝置的示意圖,使用電阻絲加熱導氣管,視變壓器為理想變壓器。原線圈接入電壓有效值恒定的交流電并保持匝數不變,調節觸頭P,使輸出電壓有效值由220 V降至110 V,調節前后(　　) A.副線圈中的電流比為1∶2 B.副線圈輸出功率比為2∶1 C.副線圈的接入匝數比為2∶1 D.原線圈輸入功率比為1∶2 答案 C 解析 在輸入電壓U1和原線圈匝數n1不變的情況下,使輸出電壓U2有效值由220 V降至110 V,由U2U1=n2n1知,副線圈接入匝數應該減為原來的一半,故副線圈的接入匝數之比為2∶1,故C正確;副線圈電壓減半,電阻不變,電流也隨之減半,所以電流之比為2∶1,故A錯誤;由P=UI知,輸出功率之比為4∶1,故B錯誤;副線圈輸出功率等于原線圈輸入功率,所以原線圈輸入功率之比為4∶1,故D錯誤。 7.(多選)如圖為實驗室內設計的遠距離輸電線路示意圖,變壓器為理想變壓器,2是升壓變壓器的中心抽頭,電壓表和電流表均為理想交流電表,R是輸電線的電阻,交流電源的輸出電壓恒定。當K由2改接到1時,下列說法正確的是(　　) A.輸電線上損失的功率減小 B.電流表的示數一定增大 C.電壓表的示數減小 D.燈泡的亮度增大 答案 BD 解析 由于交流電源的輸出電壓不變,當K由2改接到1時,升壓變壓器副線圈匝數增加,根據理想變壓器電壓與匝數的關系可知升壓變壓器副線圈電壓增大,所以最終降壓變壓器的輸出電壓也變大,所以電壓表的示數增大,通過燈泡的電流增大,燈泡的亮度增大,由于降壓變壓器原、副線圈匝數比不變,所以輸電線上電流增大,電流表的示數增大,輸電線上損失的功率增大,故B、D正確。 8.(多選)(2023湖北宜昌高二期中)如圖為遠距離輸電示意圖,發電機的輸出電壓U1、輸電線的電阻r和兩理想變壓器的匝數均不變,且n1∶n2=n4∶n3。當用電器的總電阻減小時(　　) A.U1∶U2=U4∶U3 B.用戶端的電壓U4增加 C.輸電線上損失的功率增大 D.用電器消耗的功率等于發電機的輸出功率 答案 AC 解析 根據U1U2=n1n2,U3U4=n3n4,以及n1∶n2=n4∶n3,可得U1∶U2=U4∶U3,故A正確。用電器總電阻減小,則降壓變壓器副線圈上的電流增大,所以輸電線上的電流增大,根據P損=I2R知,輸電線上損失的功率增大;根據ΔU=IR知,輸電線上的電壓增大,發電機的輸出電壓不變,則升壓變壓器的輸出電壓不變,降壓變壓器的輸入電壓減小,用戶端的電壓U4減小,故C正確,B錯誤。用電器消耗的功率等于發電機的輸出功率與輸電線上損失的功率之差,故D錯誤。 9.(多選)如圖所示,一理想變壓器原線圈與頻率為50 Hz的正弦交流電源相連,兩個阻值均為20 Ω的電阻串聯后接在副線圈的兩端,圖中的電流表、電壓表均為理想交流電表,原、副線圈匝數分別為200和100,電壓表的示數為5 V。則(　　) A.電流表的示數為0.5 A B.流過電阻的交變電流的頻率為100 Hz C.交流電源的輸出電壓的最大值為202V D.交流電源的輸出功率為2.5 W 答案 CD 解析 根據歐姆定律可得副線圈中的電流I2=UR=520 A=0.25 A,據理想變壓器原、副線圈中的電流與匝數的關系I1I2=n2n1,可解得I1=0.125 A,A錯誤;理想變壓器原、副線圈中的交變電流的頻率相同,都為50 Hz,B錯誤;副線圈輸出電壓的有效值為10 V,根據正弦交變電流的最大值和有效值的關系可得其最大值應為U2m=102 V,原、副線圈電壓比為U1U2=n1n2,可得交流電源輸出電壓的最大值為U1m=202 V,C正確;對于理想變壓器,交流電源的輸出功率等于變壓器副線圈負載消耗的功率,P=2×5220 W=2.5 W,故D正確。 10.如圖所示,理想變壓器原、副線圈的匝數比為2∶1,在原、副線圈的回路中分別接有阻值相同的電阻,原線圈一側接在電壓為220 V的正弦交變電流上,則(　　) A.原、副線圈兩端的電壓之比為2∶1 B.原、副線圈中的電流之比為2∶1 C.原線圈兩端的電壓為88 V D.副線圈兩端的電壓為88 V 答案 AD 解析 根據變壓器電壓與匝數的關系得U1U2=n1n2=21,選項A正確;根據變壓器電流與匝數的關系得I1I2=n2n1=12,選項B錯誤;設原線圈兩端的電壓為U1,則副線圈兩端的電壓為0.5U1,則副線圈中的電流為0.5U1R,根據電流關系得,原線圈中的電流為U14R,所以有U14R·R+U1=U=220 V,解得U1=176 V,則副線圈兩端的電壓為88 V,選項C錯誤,D正確。 11.如圖所示,一理想自耦變壓器的原線圈與交流發電機的輸出端K、L相連,副線圈接有可調電阻R,滑動觸頭P與線圈始終接觸良好。發電機輸出電壓的有效值U0保持恒定,線圈轉動的角速度為ω,t=0時線圈平面與磁場方向平行,則下列說法正確的是(　　) A.變壓器原線圈兩端的電壓U=2U0sin ωt B.t=π4ω時,發電機輸出電壓的瞬時值為U0 C.若僅將滑動觸頭P向下滑動,則交流電流表的示數減小 D.若使電阻R增大的同時,將滑動觸頭P向下滑動,則原線圈的輸入功率增大 答案 BC 解析 因為t=0時線圈平面與磁場方向平行,所以變壓器原線圈兩端的電壓為U=2U0cos ωt,選項A錯誤;因為變壓器原線圈兩端的電壓為U=2U0cos ωt,當t=π4ω時,發電機輸出電壓的瞬時值為U0,選項B正確;若僅將滑動觸頭P向下滑動,副線圈的匝數減小,輸出電壓減小,電阻R上的電流減小,則原線圈中的電流即交流電流表的示數減小,選項C正確;若使電阻R增大的同時,將滑動觸頭P向下滑動,由P=U2R可知副線圈的輸出功率減小,輸入功率等于輸出功率,則原線圈的輸入功率減小,選項D錯誤。 一、選擇題(第1~5題為單選題,第6~8題為多選題) 1.調壓變壓器是一種自耦變壓器,它的構造如圖所示。線圈AB繞在一個圓環形的鐵芯上,CD間加上正弦交流電壓,移動滑動觸頭P的位置,就可以調節輸出電壓。在輸出端MN連接了定值電阻R1、R2,滑動變阻器R3,理想交流電流表和電壓表,則下列判斷正確的是(　　) A.當P不動,滑動變阻器滑片向上滑動時,電流表讀數變小,電壓表讀數不變 B.當P不動,滑動變阻器滑片向下滑動時,電流表讀數變大,電壓表讀數變大 C.當R3不變,滑動觸頭P順時針轉動時,電流表讀數變小,電壓表讀數變小 D.當R3不變,滑動觸頭P逆時針轉動時,電流表讀數變小,電壓表讀數變小 答案 C 解析 當P不動,即保持變壓器的原、副線圈的匝數比不變,則MN兩端的電壓不變,當將滑動變阻器的滑片向上滑動時,連入電路的電阻的阻值變大,因而副線圈上的總電流變小,R1兩端的電壓變小,并聯支路的電壓變大,即電壓表的讀數變大,則通過R2的電流變大,所以流過滑動變阻器的電流變小,即電流表的讀數變小,選項A錯誤;當P不動,即保持變壓器的原、副線圈的匝數比不變,則MN兩端的電壓不變,當將滑動變阻器的滑片向下滑動時,連入電路的電阻的阻值變小,因而副線圈上的總電流變大,R1的電壓變大,并聯支路的電壓變小,即電壓表的讀數變小,則通過R2的電流變小,流過滑動變阻器的電流變大,即電流表的讀數變大,選項B錯誤;當R3不變,即保持滑動變阻器連入電路的阻值不變,將P沿順時針方向移動時,變壓器的原線圈的匝數不變,副線圈的匝數減小,則MN兩端的電壓減小,副線圈上的總電流減小,滑動變阻器兩端的電壓將變小,電壓表的讀數變小,電流表的讀數變小,選項C正確;當R3不變,即保持滑動變阻器連入電路的阻值不變,將P沿逆時針方向移動時,變壓器的原線圈的匝數不變,副線圈的匝數增大,則MN兩端的電壓增大,副線圈上的總電流增大,滑動變阻器兩端的電壓將變大,電壓表的讀數變大,電流表的讀數變大,選項D錯誤。 2.如圖所示,理想變壓器原線圈c、d兩端接入穩定的交流電壓,b是原線圈的中心抽頭,S為單刀雙擲開關,滑動變阻器R的滑片處于變阻器正中間,電表均為理想電表,下列說法正確的是 (　　) A.只將S從a撥到b,電流表的示數將減半 B.只將S從a撥到b,電壓表的示數將減半 C.只將滑動變阻器R的滑片從中點移到最上端,電流表的示數將減半 D.只將滑動變阻器R的滑片從中點移到最上端,c、d兩端輸入的功率將為原來的2倍 答案 C 解析 只將S從a撥到b,原線圈的匝數n1減半,輸入電壓不變,根據U1U2=n1n2可知,副線圈的輸出電壓U2增大到原來的2倍,即電壓表的示數增大到原來的2倍,根據歐姆定律可知,副線圈的輸出電流I2增大到原來的2倍,根據變壓器電流與匝數的關系可知,原線圈的輸入電流I1增大到原來的4倍,即電流表的示數將增大到原來的4倍,選項A、B錯誤;只將滑動變阻器R的滑片從中點移到最上端,負載增大到原來的2倍,因副線圈的輸出電壓U2不變,根據歐姆定律可知,副線圈的輸出電流I2減小到原來的一半,根據P=UI可知,副線圈輸出功率減小到原來的一半,所以原線圈輸出功率減小到原來的一半,即c、d兩端輸入功率減小到原來的一半,根據變壓器電流與匝數的關系可知,原線圈的輸入電流減小到原來的一半,即電流表示數將減半,選項C正確,D錯誤。 3.圖甲是家用臺燈亮度調節原理圖,理想自耦變壓器的a、b間接入如圖乙所示的正弦交流電壓。交流電流表A為理想電表,燈泡額定電壓為15 V、額定功率為30 W(設燈泡的阻值保持不變),當P在c處時燈泡正常發光。下列說法正確的是(　　) A.燈泡正常發光時變壓器線圈的總匝數與c點下方的匝數之比為44∶3 B.當燈泡正常發光時電流表的讀數為2 A C.將調壓端的滑動觸頭P向下移動時,變壓器的輸入功率變大 D.將調壓端的滑動觸頭P向下移動時,變壓器的輸入電壓變小 答案 A 解析 由題圖乙可知,變壓器的輸入電壓的有效值為U1=3112 V=220 V,燈泡正常發光,變壓器的輸出電壓為U2=15 V,故變壓器的原、副線圈匝數比為n1n2=U1U2=22015=443,選項A正確;燈泡正常發光時通過的電流為I2=PU2=2 A,故流過電流表的電流為I1=n2n1I2=322 A,選項B錯誤;將調壓端的滑動觸頭P向下移動時,副線圈匝數n2減少,輸入電壓U1不變,則輸出電壓U2減小,燈泡消耗的功率減小,故變壓器的輸入功率減小,選項C、D錯誤。 4.如圖所示,用一理想變壓器給負載供電,變壓器輸入端的電壓不變,開始時開關S是斷開的?，F將開關S閉合,則圖中所有交流電表的示數以及輸入功率的變化情況是(　　) A.V1、V2的示數不變,A1的示數增大,A2的示數減小,P入增大 B.V1、V2的示數不變,A1、A2的示數增大,P入增大 C.V1、V2的示數不變,A1、A2的示數減小,P入減小 D.V1的示數不變,V2的示數增大,A1的示數減小,A2的示數增大,P入減小 答案 B 解析 電壓表V1的示數由輸入電壓決定;電壓表V2的示數由輸入電壓U1(大小等于電壓表V1的示數)和匝數比n1n2決定;電流表A2的示數即I2由輸出電壓U2(大小等于電壓表V2的示數)和負載電阻R負決定;電流表A1的示數即I1由變壓器的匝數比n2n1和輸出電流I2決定;P入隨P出而變化,由P出決定。因輸入電壓不變,所以電壓表V1的示數不變;據公式U2=n2U1n1,可知U2也不變,即電壓表V2的示數不變;又據I2=U2R負知,S閉合后R負減小,故I2增大,電流表A2的示數增大;輸入電流I1隨輸出電流I2的增大而增大,故電流表A1的示數增大;因P出=U2I2,故P出增大;P入隨P出變化,故P入也增大。正確選項為B。 5.(2023湖北武漢第十一中學高二期中)在如圖所示的遠距離輸電電路圖中,升壓變壓器和降壓變壓器均為理想變壓器且都有一個線圈可調,發電廠的輸出電壓及輸電線的電阻均不變。在用電高峰期,隨著用戶耗電量的增大,導致實際用戶電壓偏低,為使用戶電壓達到正常,下列說法正確的是(　　) A.僅P1上調一點可使用戶電壓升高,線路損失減小 B.僅P2上調一點可使用戶電壓升高,線路損失增大 C.僅P2下調一點可使用戶電壓升高,線路損失減小 D.僅P1下調一點可使用戶電壓升高,線路損失增大 答案 B 解析 將P1上調一點,則升壓變壓器的原線圈的匝數增加,由匝數比與電壓比的關系可知,輸電線的輸送電壓減小,由P=UI可知輸送的電流增大,由P損=I2r可知線路損失增大;由U損=Ir可知輸電線損耗的電壓增大,所以到達降壓變壓器的電壓減小,則到達用戶的電壓減小;同理可知將P1下調一點可使線路損失減小,到達用戶的電壓增加,故A、D錯誤。將P2上調一點,則降壓變壓器的副線圈的匝數增加,到達用戶的電壓增大,輸送電流增大,發電廠的輸出電壓及輸電線的電阻均不變,根據P損=I2r可知線路損失將增大;同理可知P2下調一點則到達用戶的電壓將減小,線路損失將減小,故B正確,C錯誤。 6.(多選)調壓變壓器是一種自耦變壓器,它的構造如圖所示。線圈AB繞在一個圓環形的鐵芯上,CD之間加上輸入電壓,轉動滑片P就可以調節輸出電壓,圖中A為交流電流表,V為交流電壓表,R1、R2為定值電阻,R3為滑動變阻器,CD兩端接有效值一定的交流電源,變壓器可視為理想變壓器,以下說法正確的是(　　) A.當滑片P逆時針轉動時,電流表讀數變大,電壓表讀數變大 B.當滑片P逆時針轉動時,電流表讀數變小,電壓表讀數變大 C.當滑動變阻器滑片向下滑動時,電流表讀數變小,電壓表讀數變大 D.當滑動變阻器滑片向下滑動時,電流表讀數變大,電壓表讀數變小 答案 AD 解析 滑片P逆時針轉動,相當于增加了副線圈的匝數,而原線圈匝數保持不變,根據U1U2=n1n2可知,輸出電壓增大,其他因素不變時,電壓表讀數變大,電流表讀數變大。當線圈匝數不變而將滑動變阻器滑片向下滑動時,輸出電壓不變,總電阻減小,則總電流增大,R1兩端電壓增大,R2兩端電壓減小,電壓表讀數變小,流過R2的電流減小,因此,流過R3的電流增大,電流表讀數變大。 7.如圖所示,兩理想變壓器間接有電阻R,電表均為理想交流電表,a、b接入電壓有效值不變的正弦式交變電流。閉合開關S后(　　) A.R的發熱功率不變 B.電壓表的示數不變 C.電流表A1的示數變大 D.電流表A2的示數變小 答案 BC 解析 閉合開關S后,負載電阻減小,匝數為n4的線圈輸出功率變大,匝數為n1的線圈輸入功率也變大,a、b兩端電壓有效值不變,由P1=U1I1可知,電流表A1的示數變大,根據I1I2=n2n1可知,因n2n1比值不變,I1變大,則I2變大,因此,R的發熱功率變大,選項A錯誤,C正確;根據理想變壓器電壓比等于匝數比U1U2=n1n2可知,輸出電壓U2不變,電壓表的示數不變,選項B正確;根據理想變壓器電流與匝數關系可得I1I2=n2n1,I2I4=n4n3,由于匝數均保持不變,I1增大,所以I2、I4也增大,故電流表A2的示數變大,選項D錯誤。 8.如圖所示,理想變壓器原、副線圈的匝數比為n1∶n2=2∶1,輸入端接在u=302sin 100πt(V)的交流電源上,R1為電阻箱,副線圈電路中的電阻R2=10 Ω,電表均為理想電表。下列說法正確的是(　　) A.當R1=0時,若將電流表換成規格為“5 V　5 W”的燈泡,燈泡能夠正常發光 B.當R1=10 Ω時,電流表的讀數為1.2 A C.當R1=10 Ω時,電壓表的讀數為6 V D.當R1=20 Ω時,R2的功率為2.5 W 答案 AB 解析 當R1=0時,原線圈兩端電壓的有效值為U1=30 V。根據理想變壓器原、副線圈電壓關系可得副線圈兩端電壓的有效值(即電壓表的示數)為U2=n2n1U1=15 V,燈泡電阻為RL=UL2P=5 Ω,燈泡額定電流為IL=PUL=1 A,將電流表換成燈泡L后,副線圈中的電流為I2=U2RL+R2=1 A=IL,所以燈泡可以正常發光,選項A正確。當R1=10 Ω時,設電流表和電壓表的示數分別為I2'和U2',此時原線圈中的電流為I1'=12I2',原線圈兩端電壓為U1'=U-I1'R1=2U2',上式中U=30 V,并且U2'I2'=R2,聯立解得I2'=1.2 A,U2'=12 V,選項B正確,C錯誤。當R1=20 Ω時,設電流表和電壓表的示數分別為I2″和U2″,此時原線圈中的電流為I1″=12I2″,原線圈兩端電壓為U1″=U-I1″R1=2U2″,并且U2″I2″=R2,聯立解得I2″=1.0 A,U2″=10 V,則R2的功率為P'=U2″I2″=10 W,選項D錯誤。 二、非選擇題 9.如圖所示,面積為S=0.02 m2,線圈匝數為n=100,總電阻r=10 Ω的矩形線圈ABCD繞垂直于磁場的軸OO'勻速轉動,轉動的角速度為ω=100 rad/s,勻強磁場的磁感應強度為B=22 T。矩形線圈通過滑環與理想變壓器相連,副線圈接電阻R,電表均為理想交流電表。當線圈平面與磁場方向平行時開始計時,電流表的示數為I=1 A。 (1)求電壓表的示數。 (2)當原、副線圈匝數比為2∶1時,求電阻R上消耗的功率和電阻R的阻值。 答案 (1)90 V　(2)90 W　22.5 Ω 解析 (1)感應電動勢的最大值Em=nBSω=100×22×0.02×100 V=1002 V,感應電動勢的有效值為E=Em2=10022 V=100 V,矩形線圈相當于電源的內阻,則內電壓為U內=Ir=10 V,電壓表的示數U=E-U內=90 V。 (2)由于是理想變壓器,故電功率滿足P入=P出,電阻R上消耗的電功率PR=P入=UI=90 W,電阻R兩端的電壓UR=n2n1U=12×90 V=45 V,根據PR=U2R=90 W,解得電阻R=22.5 Ω。 10.某發電機輸出電壓為2 000 V,在變壓器升壓后,用橫截面積為4.25 cm2的銅導線,把4.0×106 W的電能送到400 km遠處,線路損耗的功率為5.0×105 W。若已知銅的電阻率ρ=1.7×10-8 Ω·m,求: (1)應選用匝數比為多少的升壓變壓器; (2)用戶方使用的降壓變壓器原線圈兩端的電壓。 答案 (1)1∶16　(2)2.8×104 V 解析 (1)由P=I2R得I=P損R 導線總電阻R=ρL'S=ρ2LS=1.7×10-8×4×105×24.25×10-4 Ω=32 Ω,所以I=P損R=125 A 因為P入=P出,所以升壓變壓器副線圈兩端的電壓為U2=P2I=3.2×104 V 故n1n2=U1U2=116。 (2)設U2'為降壓變壓器原線圈兩端的電壓 則U2'=U2-IR=2.8×104 V。
