蘇科版初中九年級物理專項素養綜合練(二十二)三種電磁現象的辨析課件

這是一份蘇科版初中九年級物理專項素養綜合練(二十二)三種電磁現象的辨析課件，共12頁。

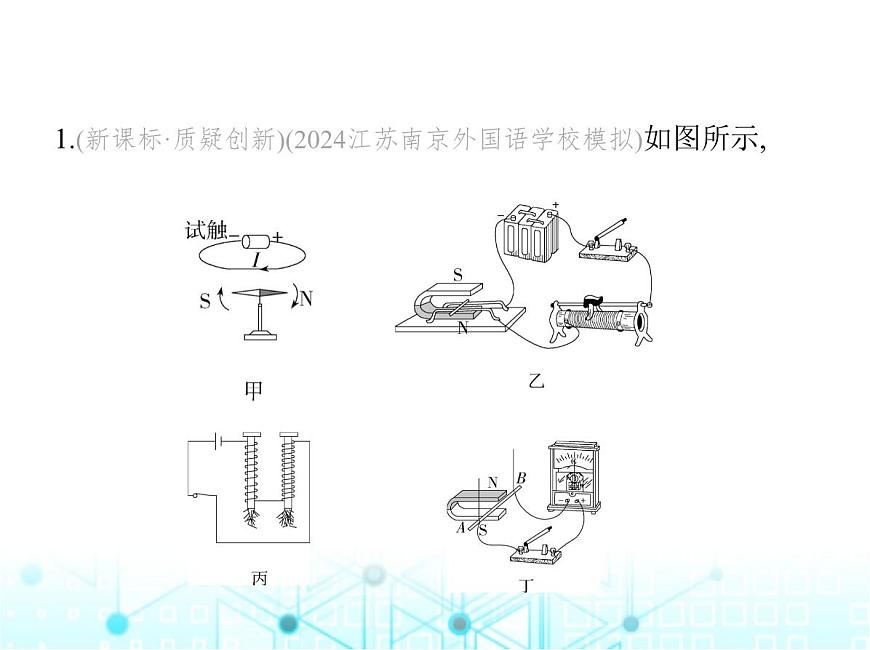

1.(新課標·質疑創新)(2024江蘇南京外國語學校模擬)如圖所示, ??????

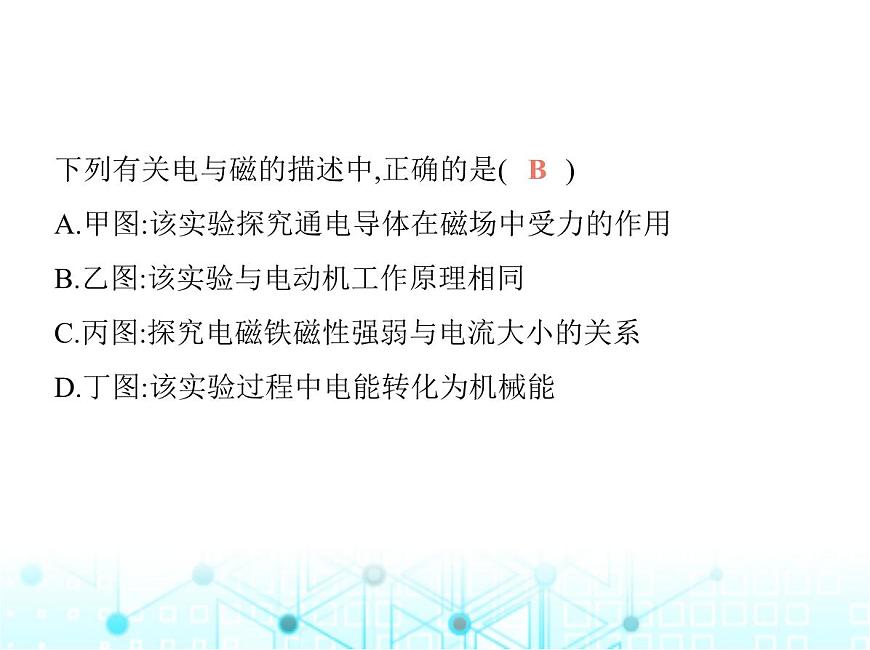

下列有關電與磁的描述中,正確的是(　????)A.甲圖:該實驗探究通電導體在磁場中受力的作用B.乙圖:該實驗與電動機工作原理相同C.丙圖:探究電磁鐵磁性強弱與電流大小的關系D.丁圖:該實驗過程中電能轉化為機械能

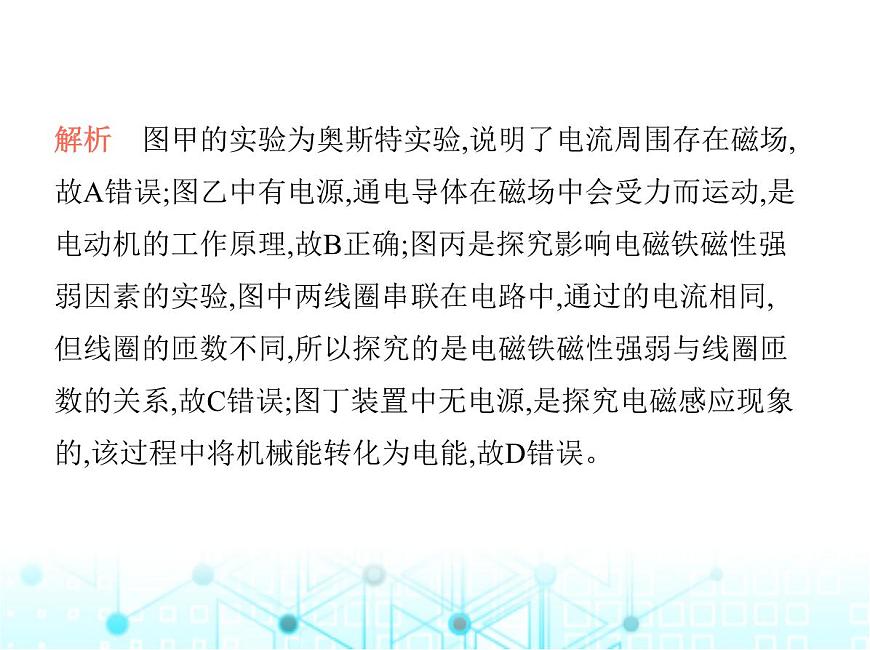

解析　圖甲的實驗為奧斯特實驗,說明了電流周圍存在磁場, 故A錯誤;圖乙中有電源,通電導體在磁場中會受力而運動,是 電動機的工作原理,故B正確;圖丙是探究影響電磁鐵磁性強 弱因素的實驗,圖中兩線圈串聯在電路中,通過的電流相同, 但線圈的匝數不同,所以探究的是電磁鐵磁性強弱與線圈匝 數的關系,故C錯誤;圖丁裝置中無電源,是探究電磁感應現象 的,該過程中將機械能轉化為電能,故D錯誤。

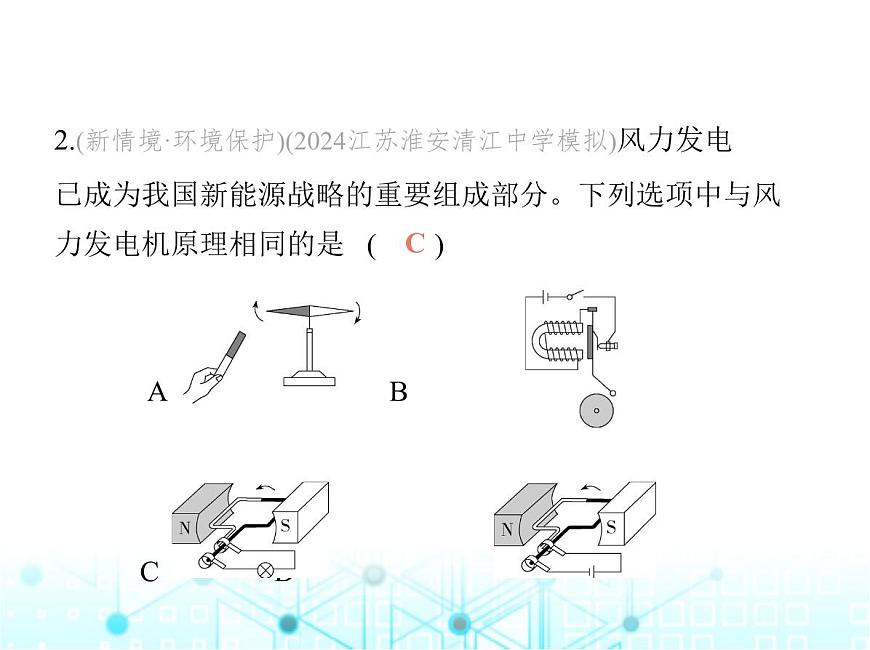

2.(新情境·環境保護)(2024江蘇淮安清江中學模擬)風力發電 已成為我國新能源戰略的重要組成部分。下列選項中與風 力發電機原理相同的是?(　????)?A　 　?????B?C?????D

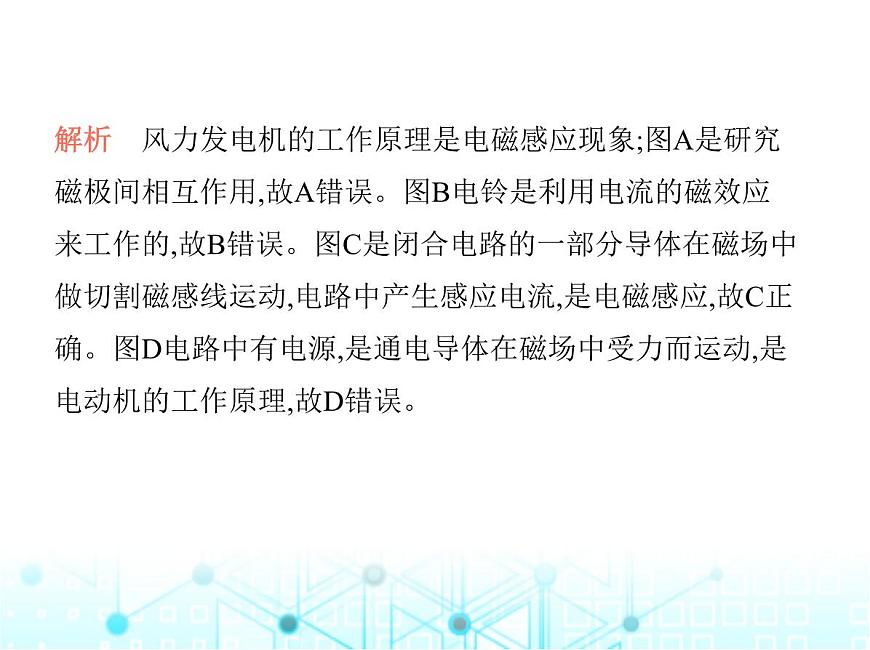

解析　風力發電機的工作原理是電磁感應現象;圖A是研究 磁極間相互作用,故A錯誤。圖B電鈴是利用電流的磁效應 來工作的,故B錯誤。圖C是閉合電路的一部分導體在磁場中 做切割磁感線運動,電路中產生感應電流,是電磁感應,故C正 確。圖D電路中有電源,是通電導體在磁場中受力而運動,是 電動機的工作原理,故D錯誤。
方法技巧　區分電動機與發電機原理圖的關鍵是看有無電 源,有電源的是電動機,無電源的是發電機。
3.(新素材·現代科技)(2024江蘇徐州擷秀初中調研)如圖1所示是一款新型無葉電風扇,該電風扇開始工作時,電動機將空氣從進風口吸入,吸入的空氣經壓縮后,再從圓環空腔上的細縫中高速吹出。電動機的工作原理是圖2中的　　????圖;感覺吹出空氣的溫度比室溫低,原因是被壓縮的空氣膨脹后對外做功,內能　　????(選填“增大”或“減小”)。?圖1
解析　圖2中甲圖為電磁感應現象,乙圖為通電導體在磁場 中受力運動。電動機的工作原理是通電導體在磁場中受力 運動,所以電動機的工作原理是圖2中的乙圖;感覺吹出空氣 的溫度比室溫低,原因是被壓縮的空氣膨脹后對外做功,內能 減小。
4.(新考法·分析論證)(2024江蘇徐州礦大附中階段測)小磊同學設計了如圖所示的實驗裝置。當他閉合開關,將銅棒ab水平向右移動時,發現銅棒cd也隨之運動起來。?
(1)在整個電路中,　　????(選填“ab”或“cd”)相當于電源。(2)若使銅棒ab沿豎直方向上下運動,則銅棒cd將　　　???? (選填“上下運動”“左右運動”或“靜止不動”)。(3)乙裝置的原理在生活中的應用是　　　　　　　　????。
