初中物理滬科版九年級全冊第十八章 電能從哪里來第三節 電能的輸送教課ppt課件

這是一份初中物理滬科版九年級全冊第十八章 電能從哪里來第三節 電能的輸送教課ppt課件，共15頁。PPT課件主要包含了學點1高壓輸電，電磁感應，升壓變壓器，降壓變壓器，直流電，導學設計，輸電電流，高壓帶電體，電弧觸電，跨步電壓等內容，歡迎下載使用。

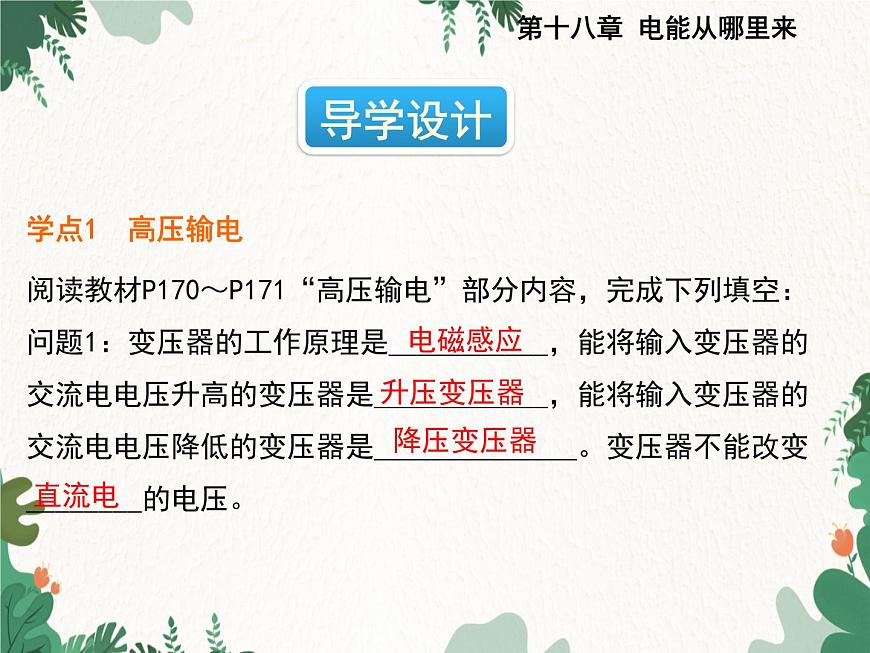

閱讀教材P170～P171“高壓輸電”部分內容，完成下列填空：問題1：變壓器的工作原理是___________，能將輸入變壓器的交流電電壓升高的變壓器是____________，能將輸入變壓器的交流電電壓降低的變壓器是______________。變壓器不能改變________的電壓。
第十八章 電能從哪里來

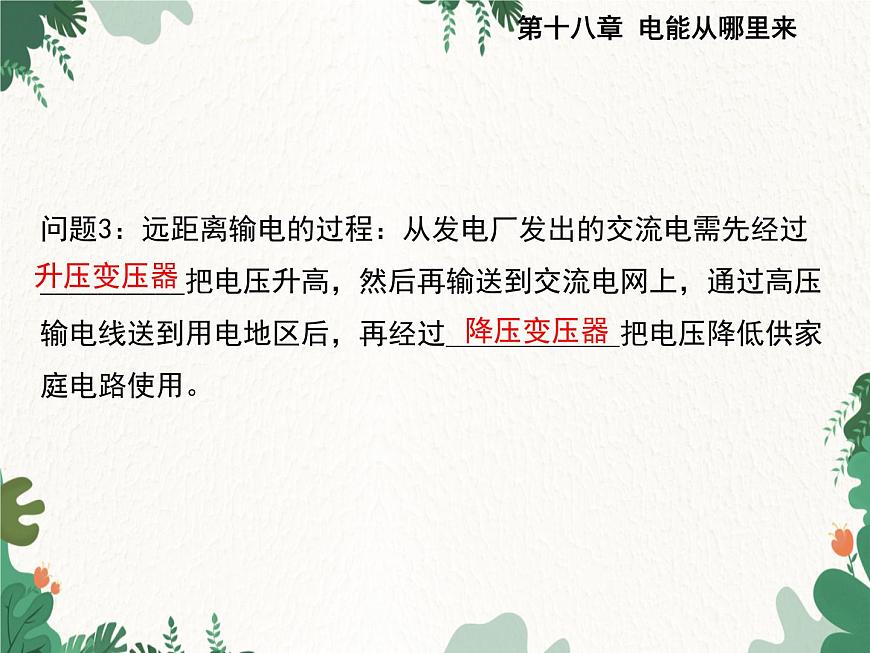

問題3：遠距離輸電的過程：從發電廠發出的交流電需先經過__________把電壓升高，然后再輸送到交流電網上，通過高壓輸電線送到用電地區后，再經過____________把電壓降低供家庭電路使用。

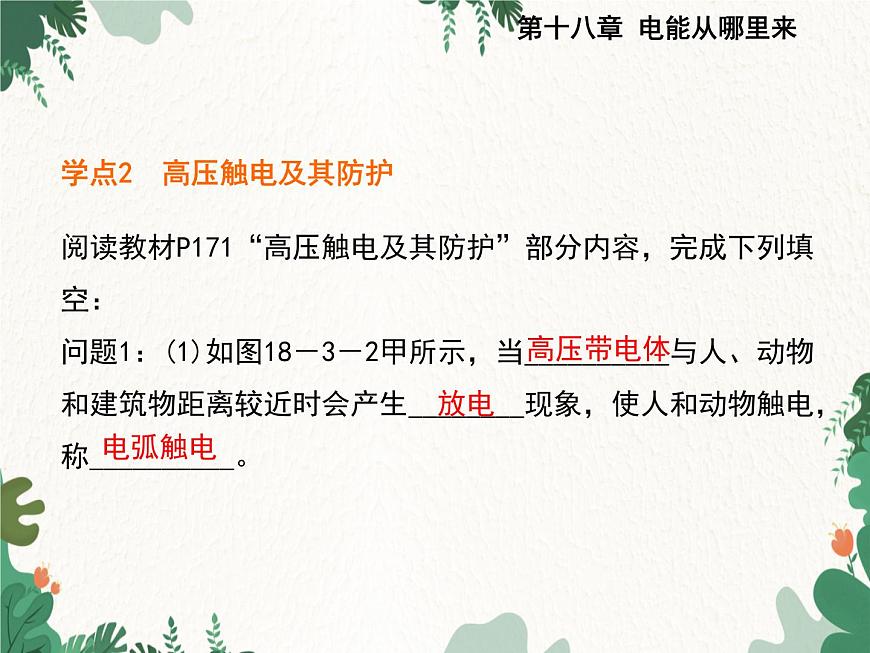

學點2　高壓觸電及其防護

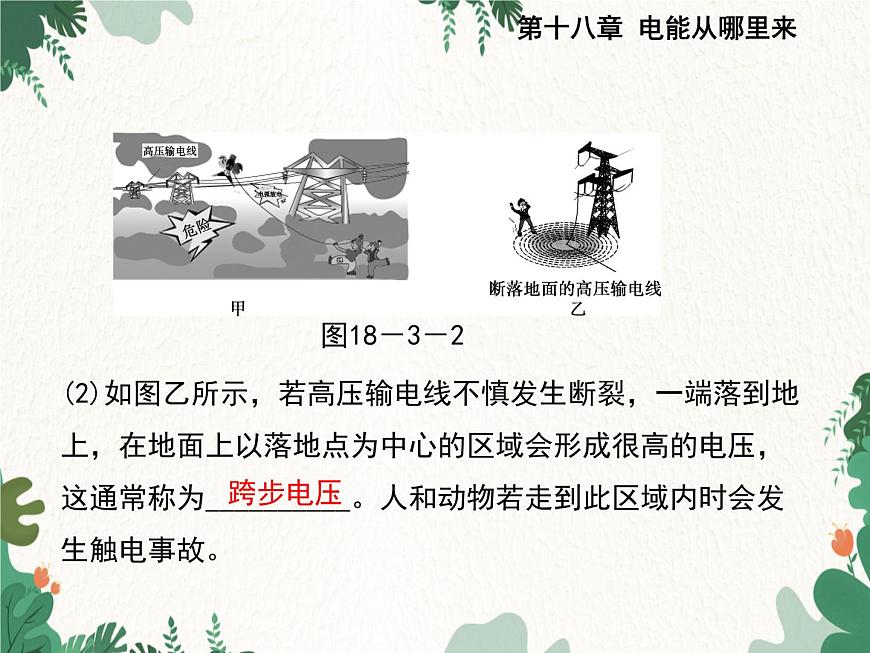

閱讀教材P171“高壓觸電及其防護”部分內容，完成下列填空：問題1：(1)如圖18－3－2甲所示，當__________與人、動物和建筑物距離較近時會產生________現象，使人和動物觸電，稱__________。

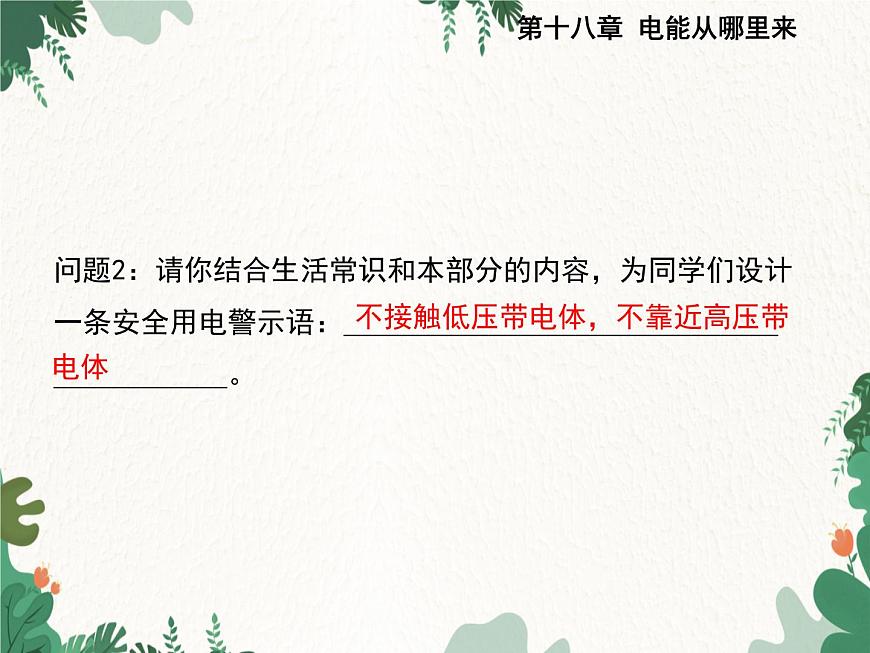

問題2：請你結合生活常識和本部分的內容，為同學們設計一條安全用電警示語：______________________________ ____________。
例1　閱讀下面的短文，并回答相關問題。電能便于輸送，還可以方便地轉化成其他形式的能來滿足人們多方面的需要。從發電站輸出的電能，要經過輸電線送到用電的地方，如圖18－3－3所示是電能輸送的示意圖。在輸電線上，由于電流的熱效應，必然有一部分電能轉化成內能而損失掉，導線越長，損失越多。目前遠距離輸電主要采用高壓輸電的方式來減少線路上的損失。

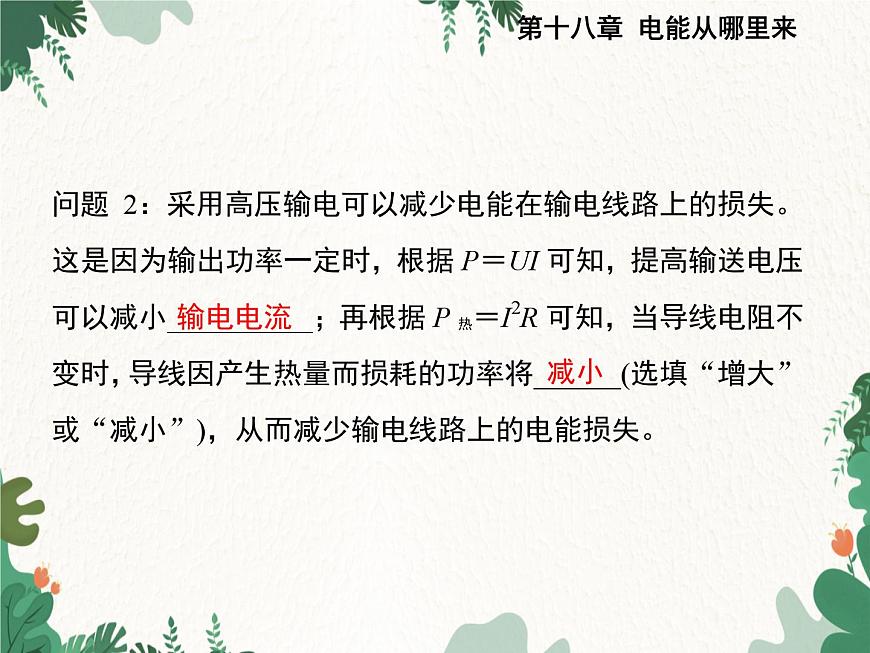

由焦耳定律Q＝I2Rt可知：在電阻一定時，減小I，可以減小電能的損失。又由P＝UI可知：當P不變時，要減小I，則必須增大U
例2　關于安全用電，下列說法中正確的是 (　　)A．只要有電流通過人體就會觸電B．為了安全，不要接觸低壓線路，不要靠近高壓設備C．只有高壓線路才會發生觸電，低壓線路是不會發生觸電事故的D．以上說法都不正確
知識點1　電能的輸送
1．在遠距離輸送電能時，若功率不變，輸電線路電阻不 變，為了減小輸電線路上的電能損失，從發電站發出的交流電，必須先經過變壓器把________升高，從而減小通過輸電線的________，達到減小輸電線路上電能損失的目的。
知識點2　高壓觸電及其防護
2．下列符合安全用電原則的是 (　　)A．用銅絲做保險絲　　 B．遠離高壓裝置C．雷雨天用手機通話 D．用濕布擦拭開關
