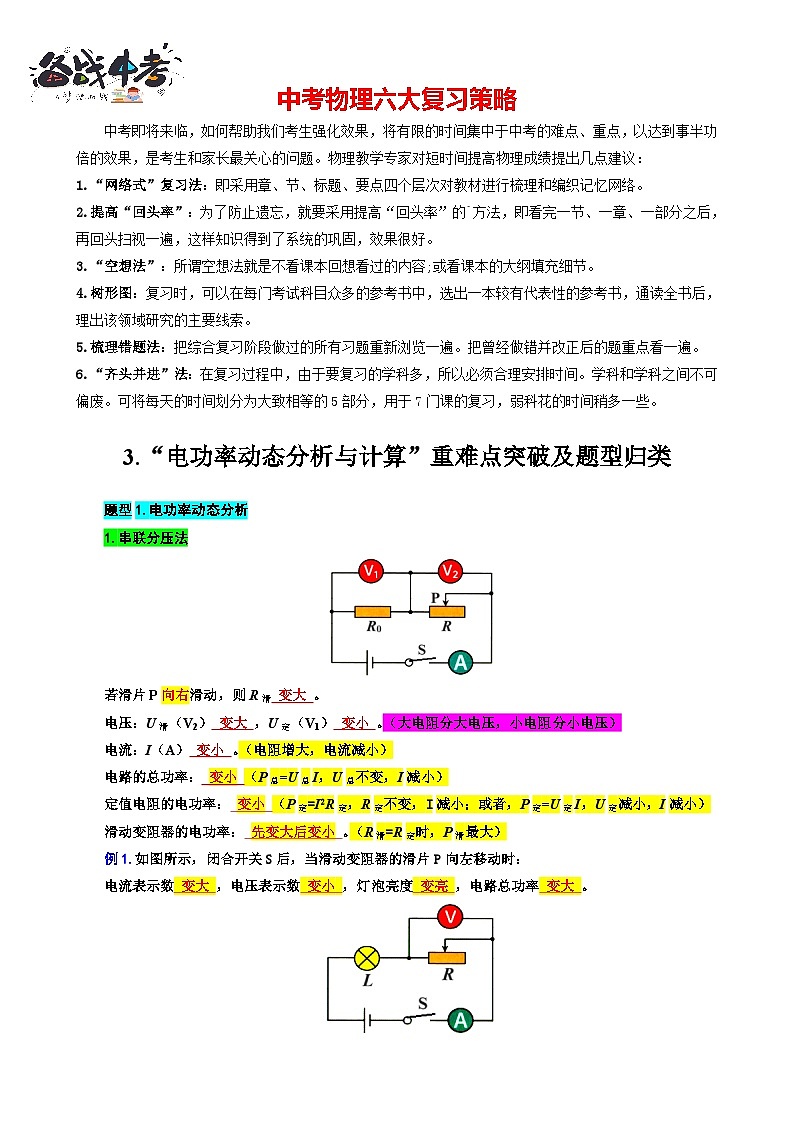

3.“電功率動態分析與計算”重難點突破及題型歸類
題型1.電功率動態分析
1.串聯分壓法
若滑片P向右滑動，則R滑 變大 。
電壓：U滑（V2） 變大 ，U定（V1） 變小 。（大電阻分大電壓，小電阻分小電壓）
電流：I（A） 變小 。（電阻增大，電流減?。?br>電路的總功率： 變小 （P總=U總I，U總不變，I減?。?br>定值電阻的電功率： 變小 （P定=I2R定，R定不變，I減??；或者，P定=U定I，U定減小，I減?。?br>滑動變阻器的電功率： 先變大后變小 。（R滑=R定時，P滑最大）
例1.如圖所示，閉合開關S后，當滑動變阻器的滑片P向左移動時：
電流表示數 變大 ，電壓表示數 變小 ，燈泡亮度 變亮 ，電路總功率 變大 。

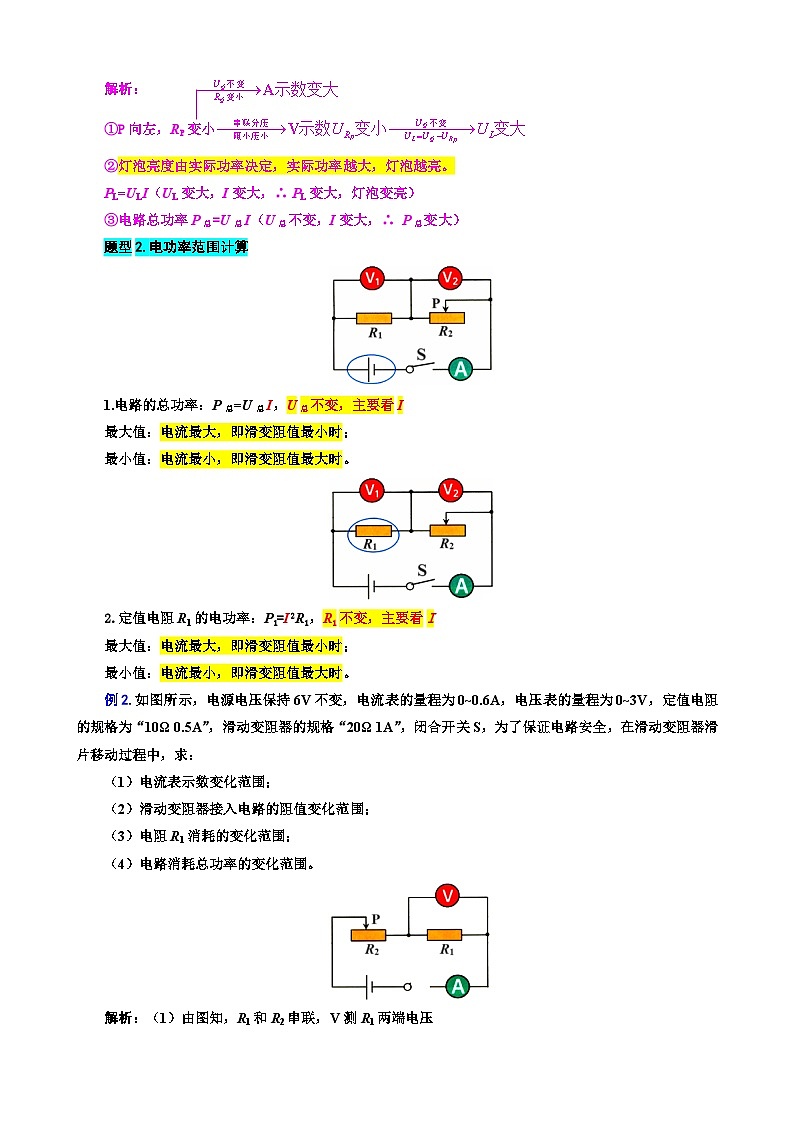

解析：
①P向左，RP變小
②燈泡亮度由實際功率決定，實際功率越大，燈泡越亮。
PL=ULI（UL變大，I變大，∴ PL變大，燈泡變亮）
③電路總功率P總=U總I（U總不變，I變大，∴ P總變大）
題型2.電功率范圍計算
1.電路的總功率：P總=U總I，U總不變，主要看I
最大值：電流最大，即滑變阻值最小時；
最小值：電流最小，即滑變阻值最大時。
2.定值電阻R1的電功率：P1=I2R1，R1不變，主要看I
最大值：電流最大，即滑變阻值最小時；
最小值：電流最小，即滑變阻值最大時。
例2.如圖所示，電源電壓保持6V不變，電流表的量程為0~0.6A，電壓表的量程為0~3V，定值電阻的規格為“10Ω 0.5A”，滑動變阻器的規格“20Ω 1A”，閉合開關S，為了保證電路安全，在滑動變阻器滑片移動過程中，求：
（1）電流表示數變化范圍；
（2）滑動變阻器接入電路的阻值變化范圍；
（3）電阻R1消耗的變化范圍；
（4）電路消耗總功率的變化范圍。
解析：（1）由圖知，R1和R2串聯，V測R1兩端電壓
當R2阻值最大，即R2=20Ω時，電路中電流最小
當V示數最大，即UR1=3V時，R2阻值最小，電路中電流最大
故A示數變化范圍為0.2A~0.3A。
（2）電路中電流最大，即I大=0.3A時，R2阻值最小
UR2=U總－UR1=6V－3V=3V
故滑動變阻器R2的變化范圍為10Ω~20Ω。
（3）P1大=I大2R1=（0.3A）2×10Ω=0.9W P1小=I小2R1=（0.2A）2×10Ω=0.4W
故電路消耗功率的變化范圍為0.4W~0.9W。
（4）P總大=U總I大=6V×0.3A=1.8W P總小=U總I小=6V×0.2A=1.2W
故電路消耗總功率的變化范圍為1.2W~1.8W。
題型3.滑動變阻器R2的最大功率
技巧：當R滑=R定時，P滑最大，其最大值：
推導過程：
例3.如圖所示的電路中，電源電壓為3V且保持不變，定值電阻R1=1Ω，滑動變阻器R2的阻值變化范圍為0~4Ω，閉合開關S，在滑片從左向右移動過程中，滑動變阻器的最大功率為__________。
解析：
當R2=R1=1Ω時，
