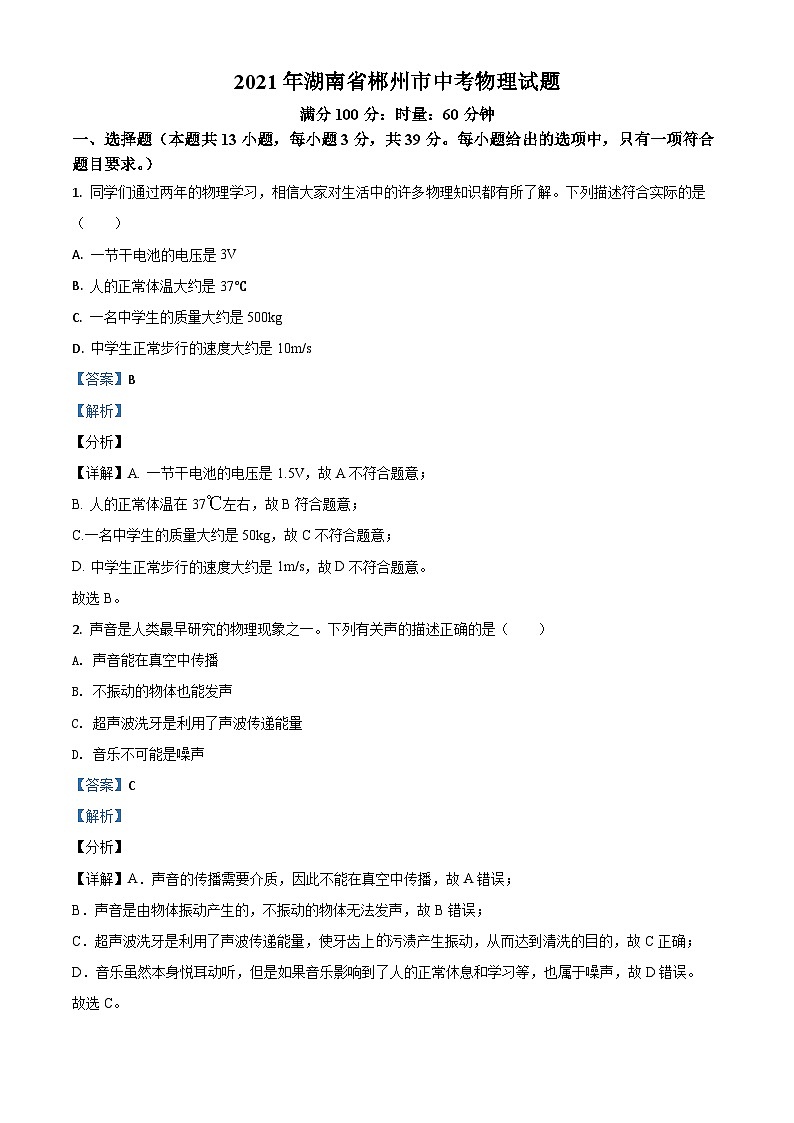

湖南省郴州市2021年中考物理試題（含解析）

這是一份湖南省郴州市2021年中考物理試題（含解析），共18頁。試卷主要包含了選擇題，填空題，作圖與實驗探究題，計算題等內容，歡迎下載使用。
一、選擇題（本題共13小題，每小題3分，共39分。每小題給出的選項中，只有一項符合題目要求。）
1. 同學們通過兩年的物理學習，相信大家對生活中的許多物理知識都有所了解。下列描述符合實際的是（ ）
A. 一節干電池的電壓是3V
B. 人的正常體溫大約是37℃
C. 一名中學生的質量大約是500kg
D. 中學生正常步行的速度大約是10m/s
【答案】B
【解析】
【分析】
【詳解】A. 一節干電池的電壓是1.5V，故A不符合題意；
B. 人的正常體溫在37 SKIPIF 1 < 0 左右，故B符合題意；
C.一名中學生的質量大約是50kg，故C不符合題意；
D. 中學生正常步行的速度大約是1m/s，故D不符合題意。
故選B。
2. 聲音是人類最早研究的物理現象之一。下列有關聲的描述正確的是（ ）
A. 聲音能在真空中傳播
B. 不振動的物體也能發聲
C. 超聲波洗牙是利用了聲波傳遞能量
D. 音樂不可能是噪聲
【答案】C
【解析】
【分析】
【詳解】A．聲音的傳播需要介質，因此不能在真空中傳播，故A錯誤；
B．聲音是由物體振動產生的，不振動的物體無法發聲，故B錯誤；
C．超聲波洗牙是利用了聲波傳遞能量，使牙齒上污漬產生振動，從而達到清洗的目的，故C正確；
D．音樂雖然本身悅耳動聽，但是如果音樂影響到了人的正常休息和學習等，也屬于噪聲，故D錯誤。
故選C。

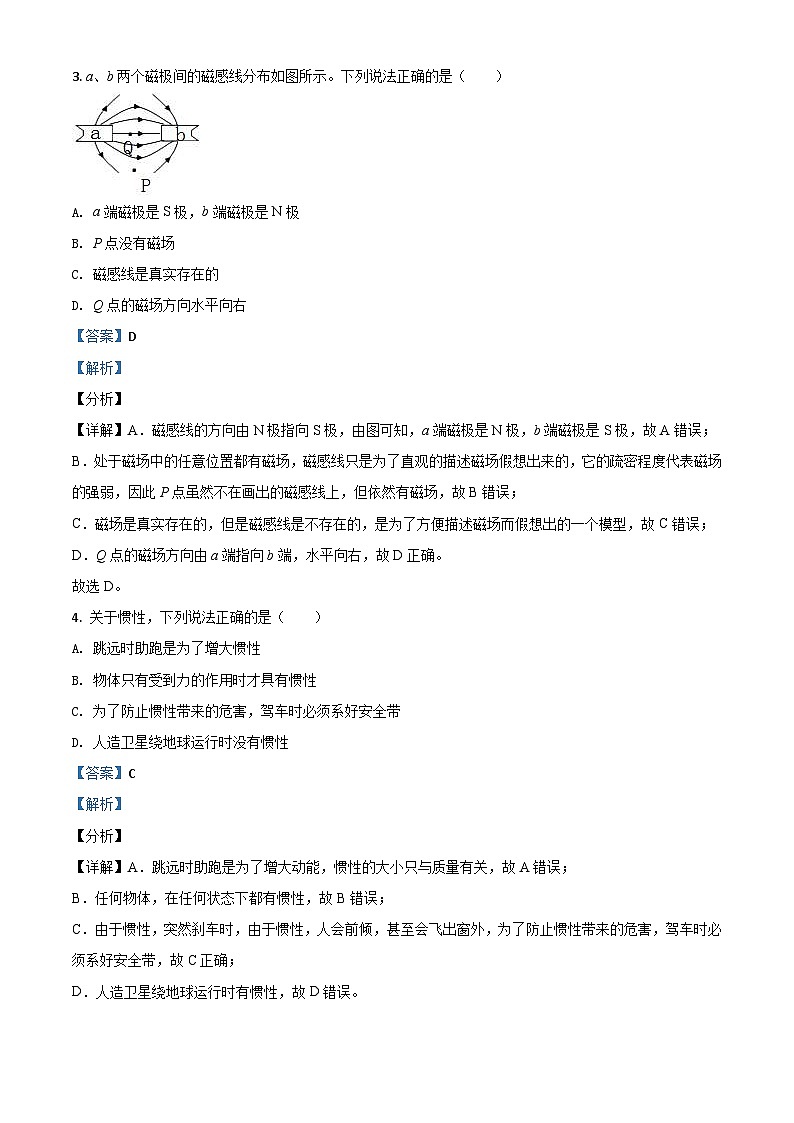

3. a、b兩個磁極間的磁感線分布如圖所示。下列說法正確的是（ ）
A. a端磁極是S極，b端磁極是N極
B. P點沒有磁場
C. 磁感線是真實存在的
D. Q點的磁場方向水平向右
【答案】D
【解析】
【分析】
【詳解】A．磁感線的方向由N極指向S極，由圖可知，a端磁極是N極，b端磁極是S極，故A錯誤；
B．處于磁場中的任意位置都有磁場，磁感線只是為了直觀的描述磁場假想出來的，它的疏密程度代表磁場的強弱，因此P點雖然不在畫出的磁感線上，但依然有磁場，故B錯誤；
C．磁場是真實存在的，但是磁感線是不存在的，是為了方便描述磁場而假想出的一個模型，故C錯誤；
D．Q點的磁場方向由a端指向b端，水平向右，故D正確。
故選D。
4. 關于慣性，下列說法正確的是（ ）
A. 跳遠時助跑是為了增大慣性
B. 物體只有受到力的作用時才具有慣性
C. 為了防止慣性帶來的危害，駕車時必須系好安全帶
D. 人造衛星繞地球運行時沒有慣性
【答案】C
【解析】
【分析】
【詳解】A．跳遠時助跑是為了增大動能，慣性的大小只與質量有關，故A錯誤；
B．任何物體，在任何狀態下都有慣性，故B錯誤；
C．由于慣性，突然剎車時，由于慣性，人會前傾，甚至?xí)w出窗外，為了防止慣性帶來的危害，駕車時必須系好安全帶，故C正確；
D．人造衛星繞地球運行時有慣性，故D錯誤。
故選C。

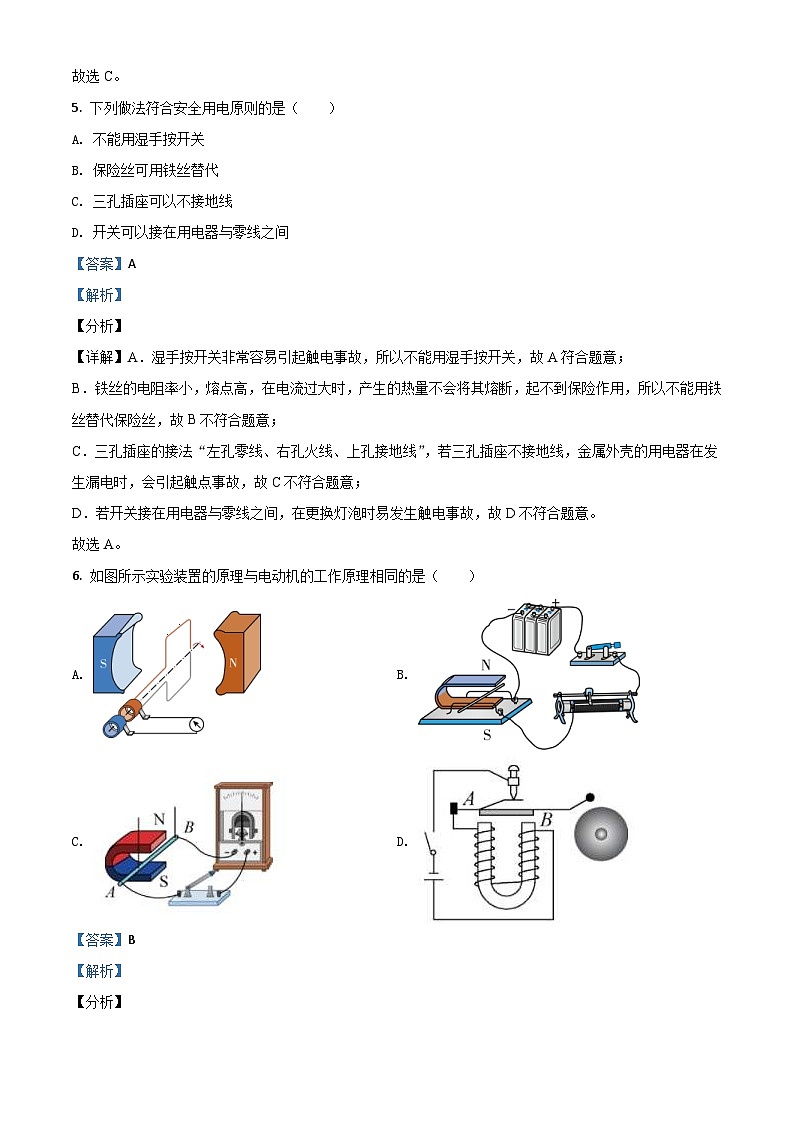

5. 下列做法符合安全用電原則的是（ ）
A. 不能用濕手按開關
B. 保險絲可用鐵絲替代
C. 三孔插座可以不接地線
D. 開關可以接在用電器與零線之間
【答案】A
【解析】
【分析】
【詳解】A．濕手按開關非常容易引起觸電事故，所以不能用濕手按開關，故A符合題意；
B．鐵絲的電阻率小，熔點高，在電流過大時，產生的熱量不會將其熔斷，起不到保險作用，所以不能用鐵絲替代保險絲，故B不符合題意；
C．三孔插座的接法“左孔零線、右孔火線、上孔接地線”，若三孔插座不接地線，金屬外殼的用電器在發生漏電時，會引起觸點事故，故C不符合題意；
D．若開關接在用電器與零線之間，在更換燈泡時易發生觸電事故，故D不符合題意。
故選A。
6. 如圖所示實驗裝置的原理與電動機的工作原理相同的是（ ）
A. B.
C. D.
【答案】B
【解析】
【分析】
【詳解】AC．圖中是將閉合回路的一部分導體在磁場中做切割磁感線運動，電路中會產生感應電流，這個現象叫電磁感應現象，發電機是根據這個原理來制成的，故AC不符合題意；
B．圖中將通電的導線放在磁場中會受力運動，電動機就是根據這個原理制成的，故B符合題意；
D．電路中電磁鐵通電時有磁性，斷電時無磁性，使得小錘反復敲擊鈴?fù)氚l(fā)出聲音，故D不符合題意。
故選B。
7. 有關水的物態變化下列說法正確的是（ ）
A. 初夏清晨，花、草、樹葉上出現的露是水蒸氣液化而成
B. 秋天早晨的濃霧在太陽照射下很快消失是升華現象
C. 北方的冬天，窗戶玻璃上出現的冰花是水凝固而成
D. 北方的冬天，人們呼出的“白氣”是水汽化而成
【答案】A
【解析】
【分析】
【詳解】A．露的形成就是由空氣中的水蒸氣液化而成的小水滴，故A正確；
B．濃霧消失是液態的小水滴汽化成了氣態的水蒸氣，故B錯誤；
C．窗戶玻璃上出現的冰花是空氣中的水蒸氣凝華而成的小冰晶，故C錯誤；
D．北方的冬天，人們呼出的“白氣”是呼出的水蒸氣預冷液化而成的小水滴，故D錯誤。
故選A。
8. 下列有關能源的說法正確的是（ ）
A. 核能是可再生能源
B. 化石能源只要合理利用就不會產生污染
C. 因?yàn)槟芰渴鞘睾愕?，所以不必?jié)約能源
D. 風能、水能、太陽能都是清潔能源
【答案】D
【解析】
【分析】
【詳解】A．核能用一點就少一點，短時間內不會再生，是不可再生能源，故A錯誤；
B．化石能源在使用時多少都會對環境造成不同程度的污染，不可避免，故B錯誤；
C．雖然能量是守恒的，但能量的轉移和轉化都有方向性，使用后的能量不可能自發的回到原來的狀態，所以要節約能源，故C錯誤；
D．風能、水能、太陽能使用時不會對環境造成污染，是清潔能源，故D正確。
故選D。
9. 如圖所示，把焦距為12cm的凸透鏡放在光具座上，將點燃的蠟燭放在距焦點6cm處，則蠟燭通過該凸透鏡所成的像（ ）
A. 一定是倒立的B. 一定是正立的
C. 一定是放大的D. 一定是縮小的
【答案】C
【解析】
【分析】
【詳解】該透鏡焦距12cm，兩倍焦距為24cm。蠟燭距焦點6cm，有可能離透鏡12cm+6cm=18cm，此時位于該透鏡的一倍焦距和二倍焦距之間，成倒立放大的實像；也有可能離透鏡12cm-6cm=6cm，此時位于該透鏡的一倍焦距以?xún)?nèi)，成正立放大的虛像。故ABD不符合題意；C符合題意。
故選C。
10. 2021年5月29日，我國用長征7號運載火箭成功發射了天舟二號貨運飛船，5月30日，天舟二號貨運飛船與中國空間站的天和核心倉完成了交會對接。下列說法正確的是（ ）
A. 天舟二號貨運飛船加速上升過程中機械能守恒
B. 天舟二號貨運飛船加速上升過程中動能轉化為重力勢能
C. 天舟二號貨運飛船加速上升過程中重力勢能轉化為動能
D. 對接成功后天舟二號貨運飛船與天和核心倉處于相對靜止?fàn)顟B(tài)
【答案】D
【解析】
分析】
【詳解】ABC．機械能是動能和勢能之和，天舟二號貨運飛船加速上升過程中，重力勢能和動能都增大，機械能變大，是將燃料的內能轉化為機械能，故ABC錯誤；
D．對接成功后天舟二號貨運飛船與天和核心倉的相對位置沒有發生改變，同步運行，處于相對靜止?fàn)顟B(tài)，故D正確。
故選D。
11. 如圖所示是個自制氣壓計。下列說法正確的是（ ）
A. 帶著它登山的過程中，玻璃管中液柱會逐漸上升
B. 玻璃管中液柱靜止時，瓶?jī)?nèi)氣壓等于大氣壓
C. 玻璃管中液柱靜止時，瓶?jī)?nèi)氣壓小于大氣壓
D. 為提高氣壓計測量精度，可選用更粗的玻璃管
【答案】A
【解析】
【分析】
【詳解】ABC．自制氣壓計是靠瓶?jī)?nèi)氣體的壓強支撐水柱，瓶?jī)?nèi)氣壓大于外界大氣壓，水柱就上升，相反水柱就下降。帶著它登山的過程中，高度在升高，大氣壓會隨高度的增加而減小，外界大氣壓變小，瓶?jī)?nèi)氣壓大于外界大氣壓，瓶?jī)?nèi)氣壓會進一步向外壓水柱，所以水柱將會升高。故A正確，BC錯誤；
D．氣壓支持水柱高度與玻璃管的粗細無關，選用更粗的玻璃管對提高氣壓計測量精度沒有意義，故D錯誤。
故選A。
12. 小明用酒精燈將質量為100g、初溫為20℃的水加熱到90℃（未沸騰），共燃燒了7g酒精[c水=4.2 SKIPIF 1 < 0 103J/（kg℃，酒精的熱值為q=3 SKIPIF 1 < 0 107J/kg]。則（ ）
A. 水吸收的熱量是2.94×107J，效率為14%
B. 水吸收的熱量是2.94×104J，效率為14%
C. 水吸收的熱量是2.94×107J，效率為1.4%
D. 水吸收的熱量是2.94×104J，效率為1.4%
【答案】B
【解析】
【詳解】A C．水吸收的熱量是
SKIPIF 1 < 0
故A錯誤；C錯誤；
B D．燃料完全燃燒釋放的熱量為
SKIPIF 1 < 0
效率為
SKIPIF 1 < 0
故B正確；D錯誤。
故選B。
13. 如圖所示電路，電源電壓恒定，R1、R2、R3均為定值電阻。當開關S閉合，S1、S2斷開時，電流表A的示數為0.2A；當開關S、S1閉合，S2斷開時，電流表A的示數為0.4A；當開關S、S1、S2都閉合時，電流表A的示數為0.5A，則（ ）
A. R1:R2=2:1B. R1:R3=1:1
C. R2:R3=1:2D. R1:R2:R3=2:2:1
【答案】B
【解析】
【分析】
【詳解】當開關S閉合，S1、S2斷開時，電路中只有R1，電源的電壓不變，可得
U=I1R1=0.2A×R1
當開關S、S1閉合，S2斷開時，電路中R1和R3并聯，電源的電壓不變，可得
SKIPIF 1 < 0
當開關S、S1、S2都閉合時，電路中R1、R2和R3并聯，電源的電壓不變，可得
SKIPIF 1 < 0
由以上三式聯立可得：R1:R2:R3=1:2:1，即R1:R2=1:2，R1:R3=1:1，R2:R3=2:1，故ACD不符合題意，B符合題意。
故選B。
二、填空題（本題共3小題，每空2分，共12分。）
14. 小林家中五月月初和月末電能表示數如圖所示。這個月他家的用電量是_______度，若小林家所在地區每度電的電費是0.6元，這個月他家應交_______元電費。
【答案】 ①. 80 ②. 48
【解析】
【詳解】[1]用電能表計算用電量，拿月末的電能表示數減去月初的電能表示數，小林家中這個月他家的用電量是
866.0度-786.9 度=48 度
[2]小林家所在地區每度電的電費是0.6元，這個月他家應交的電費為
48度×0.6元/ 度=48元
15. 物體在空氣中運動時受到的阻力與物體的外形、體積和運動速度有關?，F(xiàn)用根不可伸長的輕繩將體積相同、重力不同的A、B兩球連在一起，A球重4N、B球重5N。在兩球勻速豎直下落的過程中，機械能_______（選填“增大”、“減小”或“不變”），輕繩的拉力是_______N。
【答案】 ①. 減小 ②. 0.5
【解析】
【分析】
【詳解】[1]兩球勻速豎直下落的過程中，質量不變，速度不變，所以動能不變；但物體所處高度變小，重力勢能減小，所以機械能減小。
[2]兩小球體積相同、運動的速度也相同，所以?xún)尚∏蚴艿降淖枇ο嗤?duì)A球進行受力分析，A球受豎直向下的重力GA，豎直向下的輕繩對小球A的拉力F拉以及豎直向上的空氣阻力f，B球受豎直向下的重力GB，豎直向上的輕繩對小球B的拉力F拉以及豎直向上的空氣阻力f，對A球而言
SKIPIF 1 < 0
對B球而言
SKIPIF 1 < 0
所以
SKIPIF 1 < 0
即
SKIPIF 1 < 0
解得 SKIPIF 1 < 0 。
16. 如圖甲所示的容器放置在水平地面上，該容器上、下兩部分都是圓柱形，其橫截面積分別為S1、S2，容器底部裝有控制閥門。容器內裝有密度為0.8 SKIPIF 1 < 0 103kg/m3的液體，液體通過控制閥門勻速排出的過程中，容器底部受到液體的壓強P隨時間t變化關系如圖乙所示。則閥門打開前液體的深度H=_______cm，上、下兩部分橫截面積之比S1：S2=_______。（g取10N/kg）
【答案】 ①. 15 ②. 1∶4
【解析】
【分析】
【詳解】[1] 閥門打開前液體的深度
SKIPIF 1 < 0
[2]當t=10s時，此時容器底部受到液體的壓強p為400Pa，則此時的深度為
SKIPIF 1 < 0
設水排出的速度為v，則0~10s排出水的體積為10v，那么10~20s內排出水的體積為20v，則可以根據體積列等式
SKIPIF 1 < 0
SKIPIF 1 < 0
兩等式相除
SKIPIF 1 < 0
經整理可知
SKIPIF 1 < 0
故上、下兩部分橫截面積之比
S1∶S2=1∶4
三、作圖與實驗探究題（本題共3小題，17題6分，18題10分，19題12分，共28分。）
17. （1）畫出圖甲中物體A所受重力的示意圖（重心已畫出）_______；
（2）如圖乙所示，物體AB放置在平面鏡MN前。請根據平面鏡成像的特點畫出物體AB在平面鏡MN中所成的像，井保留作圖痕跡_______。
【答案】 ①. ②.
【解析】
【分析】
【詳解】（1）物體所受重力的方向始終豎直向下，作用點在物體的重心上，如圖所示：
（2）平面鏡成的像和物關于平面鏡對稱，成虛像。過A點作平面鏡的垂線，找到A的像點，再過B點作平面鏡的垂線，找到B的像點，用虛線連接兩個像點即物體AB在平面鏡中所成的像。如圖所示：
18. 某物理興趣小組探究在不使用天平、量簡的情況下測量合金塊和液體密度的方法，并進行了以下實驗：
第一步：如圖甲所示，用彈簧測力計測量合金塊所受的重力，其示數為4N；
第二步：如圖乙所示，將該合金塊浸沒在水中，靜止時彈簧測力計示數為3N；
第三步：將該合金塊從水中取出并擦干，再浸沒到如圖丙所示的待測液體中，靜止時彈簧測力計示數如圖丁所示。
根據以上實驗，請回答下列問題：
（1）使用彈簧測力計測量前，應觀察它的指針是否_______，若沒有，則進行調整；
（2）該合金塊浸沒在水中時受到的浮力為_(kāi)______N；
（3）該合金塊的密度為_(kāi)______kg/m3
（4）圖丁中彈簧測力計讀數是_______N，待測液體的密度是_______kg/m3
【答案】 ①. 指到零刻度 ②. 1 ③. 4×103 ④. 3.2 ⑤. SKIPIF 1 < 0
【解析】
【分析】
【詳解】（1）[1]使用彈簧測力計測量前，應對測力計指針調零，即應觀察它的指針是否指到零刻度，若沒有，則進行調整。
（2）[2]由圖甲、乙，該合金塊浸沒在水中時受到的浮力為
SKIPIF 1 < 0
（3）[3]根據阿基米德原理
SKIPIF 1 < 0
乙圖中合金塊的體積為
SKIPIF 1 < 0
該合金塊的密度為
SKIPIF 1 < 0
（4）[4] [5]圖丁中彈簧測力計分度值為0.1N，讀數是3.2N，合金塊浸沒在液體中受到的浮力
SKIPIF 1 < 0
根據阿基米德原理，待測液體的密度是
SKIPIF 1 < 0
19. 圖甲為小明同學探究“電流與電壓的關系”的實驗原理圖。已知電源電壓為4.5V，且保持恒定，定值電阻R0=10Ω。
（1）請根據圖甲所示的電路圖，用筆畫線代替導線將圖乙所示的電路連接完整______（導線不允許交叉）；
（2）連接好電路后，閉合開關S，發現電流表指針幾乎沒有偏轉，電壓表指針迅速偏轉到滿偏刻度外。出現這一現象的原因可能是______（假設電路只有一處故障）；
A．定值電阻R0短路
B．定值電阻R0斷路
C．滑動變阻器R斷路
D．滑動變阻器R短路
（3）排除故障后，閉合開關S進行實驗，并將實驗數據記錄在下表中。
實驗中，小明發現無論怎樣調節滑動變阻器，都無法使定值電阻R0兩端的電壓達到1V或1V以下。其原因可能是______。
A．定值電阻R0的阻值太小
B．電源電壓太低
C．滑動變阻器R最大阻值太小
D．滑動變阻器R最大阻值太大
（4）解決上述問題后，繼續實驗，當電壓表讀數為1V時，電流表的示數如圖丙所示，讀數為_(kāi)_____A；
（5）請根據實驗記錄的數據，在圖丁中畫出定值電阻R0的U—I圖象______；
（6）實驗結論：當導體電阻不變時，通過導體的電流與導體兩端的電壓成______。
【答案】 ①. ②. B ③. C ④. 0.1或0.10 ⑤. ⑥. 正比
【解析】
【分析】
【詳解】（1）[1]由甲圖可知，電壓表測定值電阻兩端的電壓，所以電壓表和定值電阻并聯，如圖所示：
（2）[2]A．若定值電阻R0短路，電壓表也被短路，電流表有示數電壓表無示數，故A不符合題意；
B．若定值電阻R0斷路，電壓表和電流表串聯，因?yàn)殡妷罕淼碾娮韬艽?，所以電路中的電流很小，幾乎可以忽略不?jì)，電流表示數幾乎為零，電壓表測電源電壓，故B符合題意；
C．若滑動變阻器R斷路，不能形成閉合回路，電路中無電流，電流表和電壓表均無示數，故C不符合題意；
D．滑動變阻器R短路時，滑動變阻器相當于導線，電流表和電壓表均有示數，故D不符合題意。
故選B。
（3）[3]A．如果定值電阻R0的阻值太小，當滑動變阻器接入電路的電阻為0時，定值電阻兩端的電壓會等于電源電壓等于4.5V，超過1V，故A不符合題意；
B．根據題意可知，電源電壓4.5V，超過了1V，故B不符合題意；
CD．當定值電阻兩端電壓為1V時電路中的電流為
SKIPIF 1 < 0
滑動變阻器的電阻為
SKIPIF 1 < 0
如果滑動變阻器的最大電阻小于35Ω，定值電阻兩端電壓調不到1V，故C符合題意，D不符合題意。
故選C。
（4）[4]由丙圖可知，電流表選擇的量程是0到0.6A，分度值是0.02A，讀數為0.1A。
（5）[5]根據表格中的數據，進行描點，然后將描出的點按照?qǐng)D像的走勢依次連接，如圖所示：
（6）[6]由圖像可知，電流和電壓關系的圖像是經過原點的一條傾斜的直線，說明在電阻一定時，電流和電壓成正比。
四、計算題（本題共2小題，20題10分，21題11分，共21分。要求寫出必要的文字說明、公式和重要的演算步驟，只寫出最終答案的不能計分。）
20. 如圖所示是小林同學組裝的提升重物的裝置，動滑輪重80N，不計繩重和摩擦。在拉力F的作用下，將重為320N的重物經過20s勻速提升了3m。求：
（1）拉力F的大?。?br>（2）拉力F做功的功率；
（3）此過程動滑輪的機械效率。
【答案】（1） SKIPIF 1 < 0 ；（2）60W；（3）80%
【解析】
【分析】
【詳解】解（1）由于繩重和摩擦不計，所以拉力為
SKIPIF 1 < 0
（2）拉力F作用端繩子上升的高度
SKIPIF 1 < 0
拉力所做的功
SKIPIF 1 < 0
拉力做功的功率
SKIPIF 1 < 0
（3）機械效率
SKIPIF 1 < 0
答：（1）拉力F的大小 SKIPIF 1 < 0 ；
（2）拉力F做功的功率為 SKIPIF 1 < 0 ；
（3）機械效率 SKIPIF 1 < 0 。
21. 如圖甲所示電路，電源電壓恒定，R0為定值電阻，R為滑動變阻器。閉合開關S．滑動變陽器的滑片從最右端滑向最左端的過程中，滑動變阻器的電功率P隨電流I變化關系圖線如圖乙所示。求：
（1）滑動變阻器接入電路電阻為零時，電路中的電流；
（2）滑動變阻器接入電路電阻最大時，滑動變陽器兩端的電壓；
（3）滑動變陽器的滑片從最右端滑向最左端的過程中，滑動變陽器的最大功率。
【答案】（1）0.6A；（2）5V；（3）0.9W
【解析】
【分析】
【詳解】解：（1）當滑動變阻器接入電路電阻為零時，電流最大，由圖乙可知最大電流為0.6A。
（2）當滑動變阻器接入電路電阻最大時，電流最小，由圖乙可知最小電流為0.1A，滑動變阻器的電功率為0.5W，根據P=UI可知，此時滑動變阻器兩端電壓為
SKIPIF 1 < 0
（3）由甲圖可知R0與R串聯，則
SKIPIF 1 < 0
又
SKIPIF 1 < 0
聯立可得
SKIPIF 1 < 0 =6V， SKIPIF 1 < 0 =10 SKIPIF 1 < 0
滑動變阻器的電功率
SKIPIF 1 < 0
當
SKIPIF 1 < 0
P最大，為
SKIPIF 1 < 0
答：（1）滑動變阻器接入電路電阻為零時，電路中的電流為0.6A；
（2）滑動變阻器接入電路電阻最大時，滑動變陽器兩端的電壓為5V；
（3）滑動變陽器的滑片從最右端滑向最左端的過程中，滑動變陽器的最大功率為0.9W。
一
二
三
U（V）
3
2
1
I（A）
0.3
02
