高中物理人教版 (2019)選擇性必修 第二冊3 渦流、電磁阻尼和電磁驅動測試題

這是一份高中物理人教版 (2019)選擇性必修 第二冊3 渦流、電磁阻尼和電磁驅動測試題，共21頁。試卷主要包含了渦流，電磁阻尼和電磁驅動等內容，歡迎下載使用。
基礎導學
要點一、渦流
1．定義
由于電磁感應，在導體中產生的像水中旋渦樣的感應電流．
2．特點
若金屬的電阻率小，渦流往往很強，產生的熱量很多．
3．對渦流的理解
(1)本質：電磁感應現象．
(2)條件：穿過金屬塊的磁通量發生變化，并且金屬塊本身構成閉合回路．
(3)特點：整個導體回路的電阻一般很小，感應電流很大，故金屬塊的發熱功率很大．
4．應用
(1)渦流熱效應的應用：如真空冶煉爐．
(2)渦流磁效應的應用：如探雷器、安檢門．
5．防止
電動機、變壓器等設備中應防止鐵芯中渦流過大而導致浪費能量，損壞電器．
(1)途徑一：增大鐵芯材料的電阻率．
(2)途徑二：用相互絕緣的硅鋼片疊成的鐵芯代替整塊硅鋼鐵芯．
要點二、電磁阻尼和電磁驅動
1．電磁阻尼
(1)定義：當導體在磁場中運動時，感應電流會使導體受到安培力，安培力的方向總是阻礙導體的運動的現象．
(2)應用：電學儀表中利用電磁阻尼使指針很快地停下來，便于讀數．
2．電磁驅動
(1)定義：如果磁場相對于導體轉動，在導體中會產生感應電流，感應電流使導體受到安培力的作用，安培力使導體運動起來的現象．
(2)應用：交流感應電動機．
要點突破
突破一：對渦流的成因及渦流中的能量轉化
1．渦流產生的條件
渦流的本質是電磁感應現象，渦流產生條件是穿過金屬塊的磁通量發生變化．并且金屬塊本身可自行構成閉合回路．同時因?yàn)檎麄€(gè)導體回路的電阻一般很小，所以感應電流很大，就像水中的漩渦．
2．可以產生渦流的兩種情況
(1)把塊狀金屬放在變化的磁場中．
(2)讓塊狀金屬進出磁場或在非勻強磁場中運動．
3．能量變化
伴隨著渦流現象，其他形式的能轉化成電能并最終在金屬塊中轉化為內能．如果金屬塊放在了變化的磁場中，則磁場能轉化為電能最終轉化為內能；如果金屬塊進出磁場或在非勻強磁場中運動，則由于克服安培力做功．金屬塊的機械能轉化為電能，最終轉化為內能．
4．渦流的利與弊
(1)利：利用渦流原理可制成感應爐來冶煉金屬；利用渦流可制成磁電式、感應式電工儀表；電能表中的阻尼器也是利用渦流原理制成的．
(2)弊：在電機、變壓器等設備中，由于渦流存在，產生附加損耗，同時磁場減弱造成電器設備效率降低．
突破二：電磁阻尼與電磁驅動的理解
1．電磁驅動的原因分析
當蹄形磁鐵轉動時，穿過線圈的磁通量就發生變化，例如線圈處于如圖所示的初始狀態時，穿過線圈的磁通量為零，當蹄形磁鐵轉動時，穿過線圈的磁通量就增加了，根據楞次定律，此時線圈中就有感應電流產生，以阻礙磁通量的增加，因而線圈會跟著一起轉動起來．
楞次定律的一種理解是阻礙相對運動，從而阻礙磁通量的增加，磁鐵轉動時，相對于線圈轉動，所以線圈也同方向轉動，從而“阻礙”這種相對運動，電磁驅動也可以用楞次定律來解釋．
2．電磁阻尼與電磁驅動的區別
典例精析
題型一：對渦流現象的理解與分析
例一．高頻焊接原理示意圖，如圖所示，線圈通以高頻交流電，金屬工件的焊縫中就產生大量焦耳熱，將焊縫熔化焊接，要使焊接處產生的熱量較大可采用( )
A．增大交變電流的電壓
B．增大交變電流的頻率
C．增大焊接縫的接觸電阻
D．減小焊接縫的接觸電阻
變式遷移1：如圖所示，光滑金屬球從高h(yuǎn)的曲面滾下，又沿曲面的另一側上升，設金屬球初速度為零，曲面光滑，則( )
A．若是勻強磁場，球滾上的高度小于h
B．若是勻強磁場，球滾上的高度等于h
C．若是非勻強磁場，球滾上的高度等于h
D．若是非勻強磁場，球滾上的高度小于h
題型二：對電磁驅動以及電磁阻尼的理解以及應用
例二．如圖所示，在一蹄形磁鐵下面放一個銅盤，銅盤和磁鐵均可以自由繞OO′軸轉動，兩磁極靠近銅盤，但不接觸．當磁鐵繞軸轉動時，銅盤將( )
A．以相同的轉速與磁鐵同向轉動
B．以較小的轉速與磁鐵同向轉動
C．以相同的轉速與磁鐵反向轉動
D．靜止不動
變式遷移2：如圖所示，條形磁鐵用細線懸掛在O點．O點正下方固定一個水平放置的鋁線圈．讓磁鐵在豎直面內擺動，下列說法中正確的是( )
A．磁鐵左右擺動一次，線圈內感應電流的方向改變2次
B．磁鐵始終受到感應電流磁場的斥力作用
C．磁鐵所受到的感應電流對它的作用力始終是阻力
D．磁鐵所受到的感應電流對它的作用力有時是阻力有時是動力
強化訓練
選擇題
1、以下為教材中的四幅圖，下列相關敘述錯誤的是（ ）
A．甲圖是法拉第電磁感應實驗，奧斯特發現了電流的磁效應，法拉第根據對稱性思想，做了如上實驗發現了磁生電的現象
B．乙圖是真空冶煉爐，當爐外線圈通入高頻交流電時，線圈產生大量熱量，從而冶煉金屬
C．丙圖是無軌電車電車在行駛過程中由于車身顛簸電弓和電網之間容易閃現電火花，這是由于車弓脫離電網產生自感電動勢使空氣電離
D．丁圖是電吉他中電拾音器的基本結構金屬弦被磁化，弦振動過程中線圈中會產生感應電流從而使音箱發聲。如果選用銅質弦，電吉他不能正常工作
2、關于渦流、電磁阻尼、電磁驅動，下列說法不正確的是（ ）
A．電磁爐利用電磁阻尼工作，錄音機在磁帶上錄制聲音利用電磁驅動工作
B．真空冶煉爐熔化金屬是利用了渦流
C．金屬探測器應用于安檢場所，探測器利用了渦流的原理
D．磁電式儀表中用來做線圈骨架的鋁框能起電磁阻尼的作用
3、雅禮中學99級校友陽萌發現不同系統的智能手機都有其各自的充電器，且不能通用。陽萌和他的團隊花了一年多時間研發出一種帶有萬能芯片可以自動識別不同系統智能手機的充電器Anker，其中有一款產品支持無線充電技術，該技術使用的是以下哪一種物理原理（ ）
A．電流熱效應B．電磁感應
C．靜電感應D．霍爾效應
4、安檢門原理圖如圖所示，左邊門框中有一通電線圈，右邊門框中有一接收線圈。若工作過程中某段時間內通電線圈中存在順時針方向（左視圖）均勻增大的電流，則下列說法正確的是（電流方向判斷均從左向右觀察）（ ）
A．有金屬片通過時，金屬片中會感應出渦流
B．有金屬片通過時，接收線圈中的感應電流的方向可能改變
C．無金屬片通過時，接收線圈中的感應電流的方向?yàn)轫槙r(shí)針
D．無金屬片通過時，接收線圈中的感應電流可能逐漸減小
5、以下為教材中的四幅圖，下列相關敘述錯誤的是（ ）
A．甲圖是法拉第電磁感應實驗，奧斯特發現了電流的磁效應，法拉第根據對稱性思想，做了如上實驗發現了磁生電的現象
B．乙圖是真空治煉爐，當爐外線圈通入高頻交流電時，線圈產生大量熱量，從而冶煉金屬
C．丙圖是金屬探測器。探測環中的發射線圈通以正弦式電流，附近的被測金屬物中會產生渦流
D．丁圖是電吉他中電拾音器的基本結構，金屬弦被磁化，弦振動過程中線圈中會產生感應電流，從而使音箱發聲。如果選用銅質弦，電吉他不能正常工作
6、如圖所示，條形磁鐵用細線懸掛于O點，一金屬圓環放置在O點正下方的水平絕緣桌面上?，F(xiàn)將磁鐵拉至左側某一高度后由靜止釋放，磁鐵在豎直面內擺動，在其第一次擺至右側最高點的過程中，圓環始終靜止。則下列說法正確的是（ ）
A．磁鐵始終受到圓環的斥力作用
B．圓環中的感應電流方向保持不變
C．磁鐵從左到右經過豎直線兩側位置時，桌面對圓環的摩擦力方向相反
D．磁鐵在O點兩側最高點的重力勢能不相等
7、電磁爐又名電磁灶（圖1），它無須明火或傳導式加熱而讓熱直接在鍋底產生，因此熱效率得到了極大的提高。圖2是描述電磁爐工作原理的示意圖，下列說法正確的是（ ）
A．電磁爐通電線圈加直流電，電流越大，電磁爐加熱效果越好
B．電磁爐原理是通電線圈加交流電后，在鍋底產生渦流，進而發熱工作
C．在鍋和電磁爐中間放一絕緣物質，電磁爐不能起到加熱作用
D．電磁爐的鍋不能用陶瓷鍋或耐熱玻璃鍋，主要原因是這些材料的導熱性能較差
8、磁電式電流表是常用的電學實驗器材。如圖所示，電表內部由線圈、磁鐵極靴、圓柱形.軟鐵螺旋彈簧等構成。下列說法正確的是（ ）
A．極靴與圓柱形軟鐵之間為勻強磁場.
B．當線圈中電流方向改變時，線圈受到的安培力方向不變
C．通電線圈通常繞在鋁框上，主要因?yàn)殇X的電阻率小，可以減小焦耳熱的產生
D．在運輸時.通常把正、負極接線柱用導線連在一起，是應用了電磁阻尼的原理
9、車速表是用來測量車輛瞬時速度的一種裝置，其工作原理如圖所示。永久磁鐵固定在驅動軸上，當車運動時，驅動軸會帶動磁鐵轉動，由于電磁感應，由金屬做成的速度盤也會隨之轉動，從而帶動指針指示出相應的速度。則下列說法正確的是轉動，從而帶動指針指示出相應的速度。則下列說法正確的是（ ）
A．速度盤和磁鐵將以相同的角速度同時轉動
B．在速度盤轉動過程中，穿過整個速度盤的磁通量發生了變化
C．速度盤中產生的感應電流受到的安培力驅使速度盤轉動
D．速度盤中的感應電流是速度盤中的自由電子隨圓盤轉動形成的
10、四川三星堆新發現6個祭祀坑。挖掘之前考古人員用圖示金屬探測器在地面上進行探測定位，探測器中的發射線圈產生磁場，在地下的被測金屬物中感應出電流，感應電流的磁場又影響線圈中的電流，使探測器發出警報。則（ ）
A．發射線圈產生的磁場是恒定磁場
B．被測金屬物中產生的電流是恒定電流
C．探測的最大深度與發射線圈中的電流強弱無關
D．探測器與被測金屬物相對靜止時也能發出警報
電磁阻尼
電磁驅動
區
別
產生電流的原因
由于導體在磁場中運動
由于磁場相對于導體運動，導體中產生感應電流
安培力方向
安培力方向與導體運動方向相反，阻礙導體運動
導體受安培力方向與導體運動方向相同，推動導體運動
本質聯系
都屬于電磁感應現象，安培力的作用效果是阻礙導體與磁場間發生相對運動

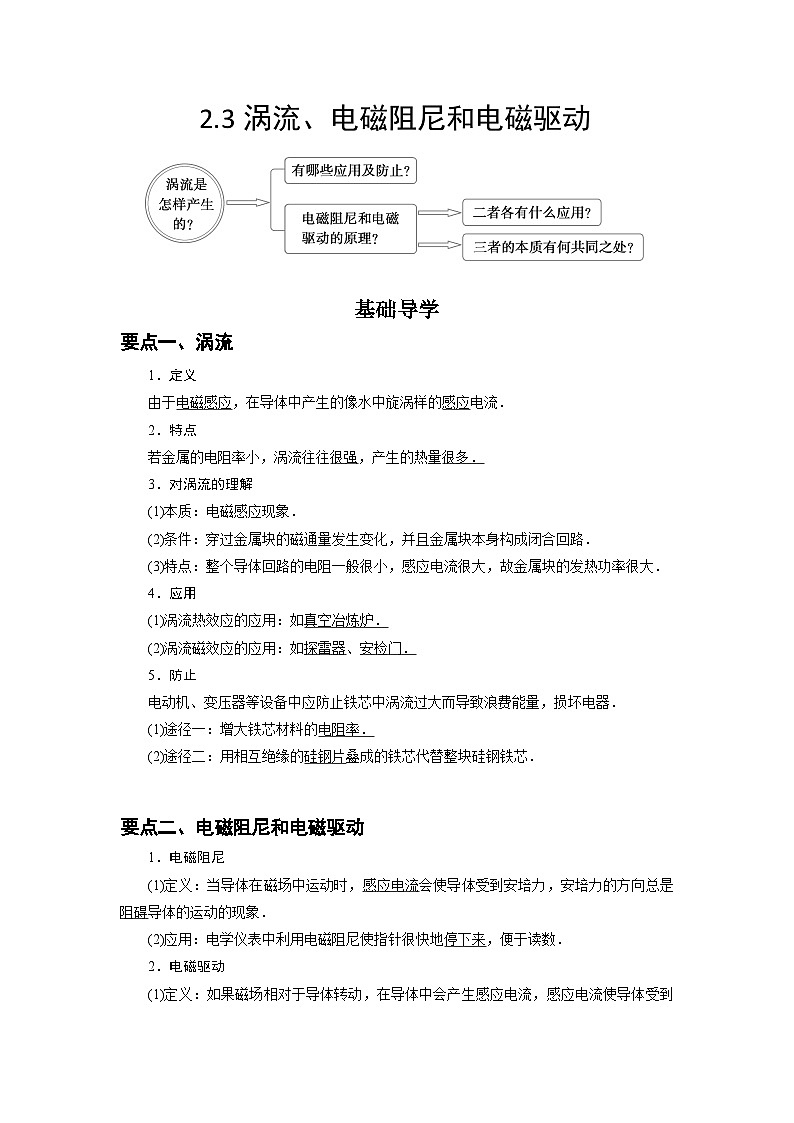

2.3渦流、電磁阻尼和電磁驅動
基礎導學
要點一、渦流
1．定義
由于電磁感應，在導體中產生的像水中旋渦樣的感應電流．
2．特點
若金屬的電阻率小，渦流往往很強，產生的熱量很多．
3．對渦流的理解
(1)本質：電磁感應現象．
(2)條件：穿過金屬塊的磁通量發生變化，并且金屬塊本身構成閉合回路．
(3)特點：整個導體回路的電阻一般很小，感應電流很大，故金屬塊的發熱功率很大．
4．應用
(1)渦流熱效應的應用：如真空冶煉爐．
(2)渦流磁效應的應用：如探雷器、安檢門．
5．防止
電動機、變壓器等設備中應防止鐵芯中渦流過大而導致浪費能量，損壞電器．
(1)途徑一：增大鐵芯材料的電阻率．
(2)途徑二：用相互絕緣的硅鋼片疊成的鐵芯代替整塊硅鋼鐵芯．
要點二、電磁阻尼和電磁驅動
1．電磁阻尼
(1)定義：當導體在磁場中運動時，感應電流會使導體受到安培力，安培力的方向總是阻礙導體的運動的現象．
(2)應用：電學儀表中利用電磁阻尼使指針很快地停下來，便于讀數．
2．電磁驅動
(1)定義：如果磁場相對于導體轉動，在導體中會產生感應電流，感應電流使導體受到安培力的作用，安培力使導體運動起來的現象．
(2)應用：交流感應電動機．

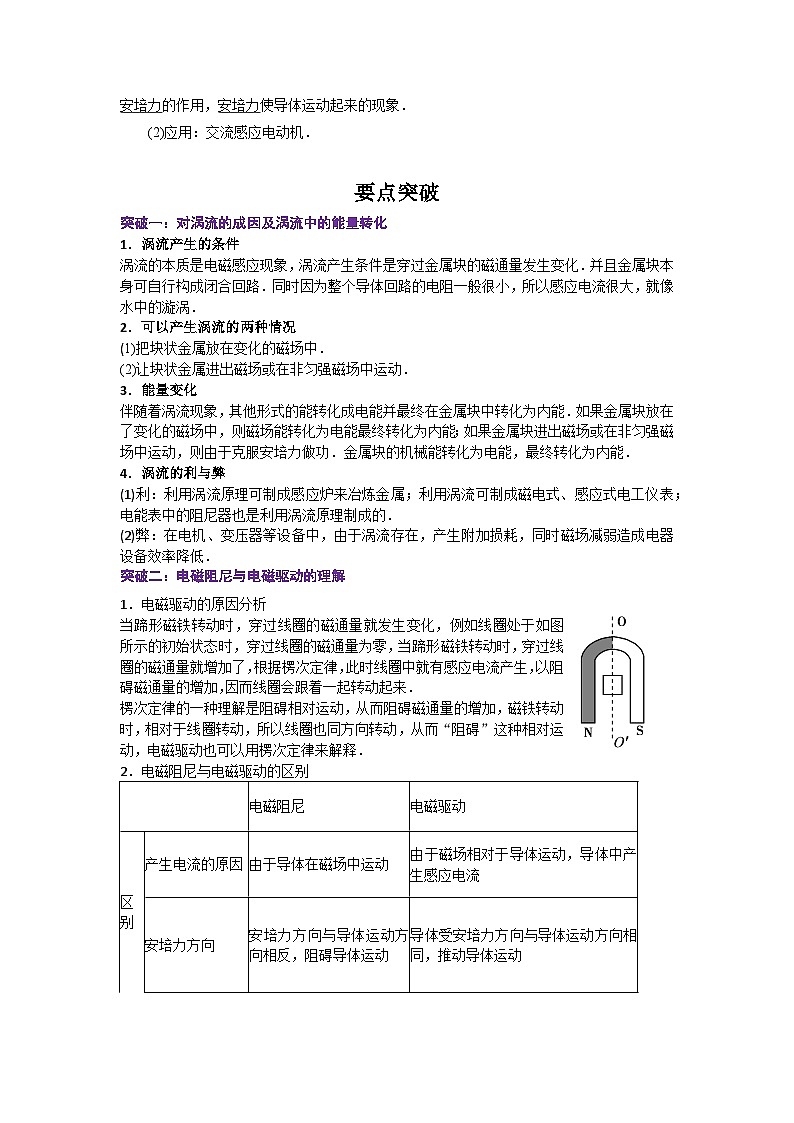

要點突破
突破一：對渦流的成因及渦流中的能量轉化
1．渦流產生的條件
渦流的本質是電磁感應現象，渦流產生條件是穿過金屬塊的磁通量發生變化．并且金屬塊本身可自行構成閉合回路．同時因?yàn)檎麄€(gè)導體回路的電阻一般很小，所以感應電流很大，就像水中的漩渦．
2．可以產生渦流的兩種情況
(1)把塊狀金屬放在變化的磁場中．
(2)讓塊狀金屬進出磁場或在非勻強磁場中運動．
3．能量變化
伴隨著渦流現象，其他形式的能轉化成電能并最終在金屬塊中轉化為內能．如果金屬塊放在了變化的磁場中，則磁場能轉化為電能最終轉化為內能；如果金屬塊進出磁場或在非勻強磁場中運動，則由于克服安培力做功．金屬塊的機械能轉化為電能，最終轉化為內能．
4．渦流的利與弊
(1)利：利用渦流原理可制成感應爐來冶煉金屬；利用渦流可制成磁電式、感應式電工儀表；電能表中的阻尼器也是利用渦流原理制成的．
(2)弊：在電機、變壓器等設備中，由于渦流存在，產生附加損耗，同時磁場減弱造成電器設備效率降低．
突破二：電磁阻尼與電磁驅動的理解
1．電磁驅動的原因分析
當蹄形磁鐵轉動時，穿過線圈的磁通量就發生變化，例如線圈處于如圖所示的初始狀態時，穿過線圈的磁通量為零，當蹄形磁鐵轉動時，穿過線圈的磁通量就增加了，根據楞次定律，此時線圈中就有感應電流產生，以阻礙磁通量的增加，因而線圈會跟著一起轉動起來．
楞次定律的一種理解是阻礙相對運動，從而阻礙磁通量的增加，磁鐵轉動時，相對于線圈轉動，所以線圈也同方向轉動，從而“阻礙”這種相對運動，電磁驅動也可以用楞次定律來解釋．
2．電磁阻尼與電磁驅動的區別
典例精析
題型一：對渦流現象的理解與分析
例一．高頻焊接原理示意圖，如圖所示，線圈通以高頻交流電，金屬工件的焊縫中就產生大量焦耳熱，將焊縫熔化焊接，要使焊接處產生的熱量較大可采用( )
A．增大交變電流的電壓
B．增大交變電流的頻率
C．增大焊接縫的接觸電阻
D．減小焊接縫的接觸電阻
解析： 逐項分析如下
答案： ABC
變式遷移1：如圖所示，光滑金屬球從高h(yuǎn)的曲面滾下，又沿曲面的另一側上升，設金屬球初速度為零，曲面光滑，則( )
A．若是勻強磁場，球滾上的高度小于h
B．若是勻強磁場，球滾上的高度等于h
C．若是非勻強磁場，球滾上的高度等于h
D．若是非勻強磁場，球滾上的高度小于h
解析： 若是勻強磁場，則穿過球的磁通量不發生變化，球中無渦流，機械能沒有損失，故球滾上的高度等于h，選項A錯B對．若是非勻強磁場，則穿過球的磁通量發生變化，球中有渦流產生，機械能轉化為內能，故球滾上的高度小于h，選項C錯D對．
答案： BD
題型二：對電磁驅動以及電磁阻尼的理解以及應用
例二．如圖所示，在一蹄形磁鐵下面放一個銅盤，銅盤和磁鐵均可以自由繞OO′軸轉動，兩磁極靠近銅盤，但不接觸．當磁鐵繞軸轉動時，銅盤將( )
A．以相同的轉速與磁鐵同向轉動
B．以較小的轉速與磁鐵同向轉動
C．以相同的轉速與磁鐵反向轉動
D．靜止不動
解析： 因磁鐵的轉動，引起銅盤中磁通量發生變化而產生感應電流，進而受安培力作用而發生轉動，由楞次定律可知安培力的作用阻礙相對運動，所以銅盤與磁鐵同向轉動，又由產生電磁感應的條件可知，線圈中能產生電流的條件必須是磁通量發生變化．故要求線圈轉動方向與磁鐵相同而轉速小，不能同步轉動，所以正確選項是B.
答案： B
變式遷移2：如圖所示，條形磁鐵用細線懸掛在O點．O點正下方固定一個水平放置的鋁線圈．讓磁鐵在豎直面內擺動，下列說法中正確的是( )
A．磁鐵左右擺動一次，線圈內感應電流的方向改變2次
B．磁鐵始終受到感應電流磁場的斥力作用
C．磁鐵所受到的感應電流對它的作用力始終是阻力
D．磁鐵所受到的感應電流對它的作用力有時是阻力有時是動力
解析： 磁鐵向下擺動時，根據楞次定律，線圈中產生逆時針方向感應電流(從上面看)，并且磁鐵受到感應電流對它的作用力為阻力，阻礙它靠近；磁鐵向上擺動時，根據楞次定律，線圈中產生順時針方向感應電流(從上面看)，磁場受感應電流對它的作用力仍為阻力，阻礙它遠離，所以磁鐵在左右擺動一次過程中，電流方向改變3次，感應電流對它的作用力始終是阻力，只有C項正確．
答案： C
強化訓練
選擇題
1、以下為教材中的四幅圖，下列相關敘述錯誤的是（ ）
A．甲圖是法拉第電磁感應實驗，奧斯特發現了電流的磁效應，法拉第根據對稱性思想，做了如上實驗發現了磁生電的現象
B．乙圖是真空冶煉爐，當爐外線圈通入高頻交流電時，線圈產生大量熱量，從而冶煉金屬
C．丙圖是無軌電車電車在行駛過程中由于車身顛簸電弓和電網之間容易閃現電火花，這是由于車弓脫離電網產生自感電動勢使空氣電離
D．丁圖是電吉他中電拾音器的基本結構金屬弦被磁化，弦振動過程中線圈中會產生感應電流從而使音箱發聲。如果選用銅質弦，電吉他不能正常工作
【答案】B
【解析】
A．甲圖是法拉第電磁感應實驗，奧斯特發現了電流的磁效應，法拉第根據對稱性思想，做了如上實驗發現了磁生電的現象，故A不符題意；
B．真空冶煉爐，當爐外線圈通入高頻交流電時，是爐內的金屬產生渦流，在電的熱效應下，產生熱量，熔化金屬（自己燒自己），故B符合題意；
C．丙圖是無軌電車電車在行駛過程中由于車身顛簸電弓和電網之間容易閃現電火花，這是由于車弓脫離電網產生自感電動勢使空氣電離，故C不符題意；
D．丁圖是電吉他中電拾音器的基本結構金屬弦被磁化，弦振動過程中線圈中會產生感應電流從而使音箱發聲。如果選用銅質弦，電吉他不能正常工作，故D不符題意；
故選B。
2、關于渦流、電磁阻尼、電磁驅動，下列說法不正確的是（ ）
A．電磁爐利用電磁阻尼工作，錄音機在磁帶上錄制聲音利用電磁驅動工作
B．真空冶煉爐熔化金屬是利用了渦流
C．金屬探測器應用于安檢場所，探測器利用了渦流的原理
D．磁電式儀表中用來做線圈骨架的鋁框能起電磁阻尼的作用
【答案】A
【解析】
A．電磁爐利用渦流工作，錄音機在磁帶上錄制聲音利用了電流的磁效應，故A錯誤；
B．真空冶煉爐熔化金屬是利用了渦流，故B正確；
C．金屬探測器應用于安檢場所，探測器利用了渦流的原理，故C正確；
D．磁電式儀表中用來做線圈骨架的鋁框能起電磁阻尼的作用，故D正確。
本題選不正確的，故選A。
3、雅禮中學99級校友陽萌發現不同系統的智能手機都有其各自的充電器，且不能通用。陽萌和他的團隊花了一年多時間研發出一種帶有萬能芯片可以自動識別不同系統智能手機的充電器Anker，其中有一款產品支持無線充電技術，該技術使用的是以下哪一種物理原理（ ）
A．電流熱效應B．電磁感應
C．靜電感應D．霍爾效應
【答案】B
【詳解】
無線充電是指利用電磁感應原理進行充電的設備，在發送和接收端各有一個線圈，發送端線圈連接交流電源產生變化磁場，接收端線圈因?yàn)榇磐孔兓瘡亩a(chǎn)生電流給電池充電。
故選B。
4、安檢門原理圖如圖所示，左邊門框中有一通電線圈，右邊門框中有一接收線圈。若工作過程中某段時間內通電線圈中存在順時針方向（左視圖）均勻增大的電流，則下列說法正確的是（電流方向判斷均從左向右觀察）（ ）
A．有金屬片通過時，金屬片中會感應出渦流
B．有金屬片通過時，接收線圈中的感應電流的方向可能改變
C．無金屬片通過時，接收線圈中的感應電流的方向?yàn)轫槙r(shí)針
D．無金屬片通過時，接收線圈中的感應電流可能逐漸減小
【答案】A
【詳解】
A．通電線圈中的電流均勻增大，則產生的磁場均勻增大，有金屬片通過時，穿過金屬片中的磁通量均勻增大，金屬片中會感應出渦流，故A正確；
B．金屬片中渦流的磁場與通電線圈中產生的磁場方向相反，雖然會對接收線圈中磁通量的增大有一定的阻礙作用，但不能阻止接收線圈中磁通量增大，所以接收線圈中的感應電流的方向不會改變，故B錯誤；
CD．無金屬片通過時，接收線圈中的磁通量由左向右均勻增大，根據楞次定律可知感應電流的方向?yàn)槟鏁r(shí)針，根據法拉第電磁感應定律可知接收線圈中的感應電動勢不變，感應電流不變，故CD錯誤。
故選A。
5、以下為教材中的四幅圖，下列相關敘述錯誤的是（ ）
A．甲圖是法拉第電磁感應實驗，奧斯特發現了電流的磁效應，法拉第根據對稱性思想，做了如上實驗發現了磁生電的現象
B．乙圖是真空治煉爐，當爐外線圈通入高頻交流電時，線圈產生大量熱量，從而冶煉金屬
C．丙圖是金屬探測器。探測環中的發射線圈通以正弦式電流，附近的被測金屬物中會產生渦流
D．丁圖是電吉他中電拾音器的基本結構，金屬弦被磁化，弦振動過程中線圈中會產生感應電流，從而使音箱發聲。如果選用銅質弦，電吉他不能正常工作
【答案】B
【詳解】
A．奧斯特發現了電流的磁效應，法拉第發現了“磁生電”，故A正確；
B．真空冶煉爐，當爐外線圈通入高頻交流電時，是爐內的金屬產生渦流，在電的熱效應下，產生熱量，熔化金屬，故B錯誤；
C．丙圖是金屬探測器。探測環中的發射線圈通以正弦式電流，附近的被測金屬物中會產生渦流，故C正確；
D．電吉他的拾音器由磁鐵和線圈組成，鋼弦被磁化，彈動鋼弦，相當于線圈做切割磁感線運動，在線圈中就會產生對應的音頻電流，電流經放大后通過音箱，我們就聽到了聲音，而銅不可以被磁化，則選用銅質弦，電吉他不能正常工作，故D正確。
本題選擇錯誤的，故選B。
6、如圖所示，條形磁鐵用細線懸掛于O點，一金屬圓環放置在O點正下方的水平絕緣桌面上。現將磁鐵拉至左側某一高度后由靜止釋放，磁鐵在豎直面內擺動，在其第一次擺至右側最高點的過程中，圓環始終靜止。則下列說法正確的是（ ）
A．磁鐵始終受到圓環的斥力作用
B．圓環中的感應電流方向保持不變
C．磁鐵從左到右經過豎直線兩側位置時，桌面對圓環的摩擦力方向相反
D．磁鐵在O點兩側最高點的重力勢能不相等
【答案】D
【解析】A．由楞次定律推論可知，磁鐵靠近圓環時受到斥力作用，遠離圓環時受到引力作用，A錯誤；
B．磁鐵由釋放到第一次運動到右側最高點的過程中，穿過圓環的磁通量先增大后減小，由于穿過圓環的磁場方向不變，而磁通量的變化趨勢發生了改變，因此感應電流的方向發生變化，B錯誤；
C．根據楞次定律，磁鐵從左到右經過豎直線兩側位置時，圓環都有向右滑動的趨勢，故桌面對圓環的摩擦力方向均向左，C錯誤；
D．由楞次定律推論可知，感應電流總是阻礙磁鐵與圓環之間的相對運動，感應電流對磁鐵的作用力總是阻力，因此磁鐵在右側的最高點比釋放點低，則磁鐵在兩側最高點的重力勢能不相等，D正確。
7、電磁爐又名電磁灶（圖1），它無須明火或傳導式加熱而讓熱直接在鍋底產生，因此熱效率得到了極大的提高。圖2是描述電磁爐工作原理的示意圖，下列說法正確的是（ ）
A．電磁爐通電線圈加直流電，電流越大，電磁爐加熱效果越好
B．電磁爐原理是通電線圈加交流電后，在鍋底產生渦流，進而發熱工作
C．在鍋和電磁爐中間放一絕緣物質，電磁爐不能起到加熱作用
D．電磁爐的鍋不能用陶瓷鍋或耐熱玻璃鍋，主要原因是這些材料的導熱性能較差
【答案】B
【解析】A．電磁爐通電線圈加直流電，會產生恒定磁場，穿過鍋底的磁通量不會發生變化，不能產生渦流，所以沒有加熱效果，故A錯誤；
B．電磁爐的原理是磁場感應渦流加熱，即利用交變電流通過線圈產生交變磁場，所以電磁爐通過線圈加交流電后，在鍋底產生渦流，進而發熱工作，故B正確；
C．在鍋和電磁爐中間放一絕緣物質，不會影響渦流的產生，因此不會影響電磁爐的加熱作用，故C錯誤；
D．金屬鍋?zhàn)陨懋a(chǎn)生無數小渦流而直接加熱鍋，陶瓷鍋或耐熱玻璃鍋屬于絕緣材料，不會產生渦流，而不是因?yàn)閷?dǎo)熱性能較差，故D錯誤。
8、磁電式電流表是常用的電學實驗器材。如圖所示，電表內部由線圈、磁鐵極靴、圓柱形.軟鐵螺旋彈簧等構成。下列說法正確的是（ ）
A．極靴與圓柱形軟鐵之間為勻強磁場.
B．當線圈中電流方向改變時，線圈受到的安培力方向不變
C．通電線圈通常繞在鋁框上，主要因?yàn)殇X的電阻率小，可以減小焦耳熱的產生
D．在運輸時.通常把正、負極接線柱用導線連在一起，是應用了電磁阻尼的原理
【答案】D
【詳解】
A．極靴與圓柱間的磁場是均勻地輻向分布，并不是勻強磁場，故A選項錯誤；
B．當線圈中電流方向改變時，磁場方向不變，所以線圈受到的安培力方向發生改變，故B選項錯誤；
C．用金屬鋁做線圈框架，主要的原因有：1、鋁不導磁，用鋁做框架可以減小對磁場的影響，保證儀表的準確性更高。2、鋁材料較輕、電阻率較小，能更好地利用電磁阻尼現象，使指針迅速停下來。故C選項錯誤；
D．運輸過程中由于振動會使指針不停擺動，可能會使指針損壞。將接線柱用導線連在一起，相當于把表的線圈電路組成閉合回路，在指針擺動過程中線圈切割磁感線產生感應電流，利用電磁阻尼原理，阻礙指針擺動，防止指針因撞擊而變形，故D選項正確。
故選D。
9、車速表是用來測量車輛瞬時速度的一種裝置，其工作原理如圖所示。永久磁鐵固定在驅動軸上，當車運動時，驅動軸會帶動磁鐵轉動，由于電磁感應，由金屬做成的速度盤也會隨之轉動，從而帶動指針指示出相應的速度。則下列說法正確的是轉動，從而帶動指針指示出相應的速度。則下列說法正確的是（ ）
A．速度盤和磁鐵將以相同的角速度同時轉動
B．在速度盤轉動過程中，穿過整個速度盤的磁通量發生了變化
C．速度盤中產生的感應電流受到的安培力驅使速度盤轉動
D．速度盤中的感應電流是速度盤中的自由電子隨圓盤轉動形成的
【答案】C
【詳解】
A．當磁鐵轉動時，由于電磁感應，速度盤也會隨磁鐵發生轉動，但會略有滯后，故A錯誤；
B．在速度盤轉動的過程中，穿過整個速度盤的磁通量不發生變化，故B錯誤；
C．當磁鐵轉動時，在速度盤中會產生感應電流，感應電流在磁鐵產生的磁場中受到安培力，安培力驅使速度盤轉動，故C正確；
D．速度盤中的感應電流是由電磁感應產生的，不是速度盤中的自由電子隨圓盤轉動形成的，故D錯誤。
故選C。
10、四川三星堆新發現6個祭祀坑。挖掘之前考古人員用圖示金屬探測器在地面上進行探測定位，探測器中的發射線圈產生磁場，在地下的被測金屬物中感應出電流，感應電流的磁場又影響線圈中的電流，使探測器發出警報。則（ ）
A．發射線圈產生的磁場是恒定磁場
B．被測金屬物中產生的電流是恒定電流
C．探測的最大深度與發射線圈中的電流強弱無關
D．探測器與被測金屬物相對靜止時也能發出警報
【答案】D
【詳解】
A．探測器中的發射線圈產生磁場，在地下的被測金屬物中感應出電流，所以發射線圈產生的磁場是變化的磁場。A錯誤；
B．感應電流的磁場又影響線圈中的電流，說明感應電流產生的磁場是變化的，在線圈中又產生了感應電流，從而發出警報。B錯誤；
C．探測的最大深度與發射線圈中的電流強弱有關。發射線圈中的電流越強，其產生的磁場也越強，其探測的深度越就越深。C錯誤；
D．因?yàn)樘綔y(cè)器產生的磁場是變化的，所以探測器與被測金屬物相對靜止時也能發出警報。D正確。
故選D。
電磁阻尼
電磁驅動
區
別
產生電流的原因
由于導體在磁場中運動
由于磁場相對于導體運動，導體中產生感應電流
安培力方向
安培力方向與導體運動方向相反，阻礙導體運動
導體受安培力方向與導體運動方向相同，推動導體運動
本質聯系
都屬于電磁感應現象，安培力的作用效果是阻礙導體與磁場間發生相對運動
選項
診斷
結論
A
電阻、頻率相同，增大交變電壓，則電流變化率增大，由E＝neq \f(ΔΦ,Δt)知，感應電動勢和渦流就增大.
√
B
電阻和交變電壓相同，增大交變電流頻率，則電流變化率也增大．由E＝neq \f(ΔΦ,Δt)知．感應電動勢和渦流就增大.
√
選項
診斷
結論
C
在交變電壓和頻率相同的條件下，產生的感應電動勢相同．增大焊接縫處的接觸電阻，接觸電阻處的電壓、功率分配就越大，產生的熱量就會越大.
√
D
減小焊接縫處的接觸電阻，由C選項分析知熱量不能增大.
×
