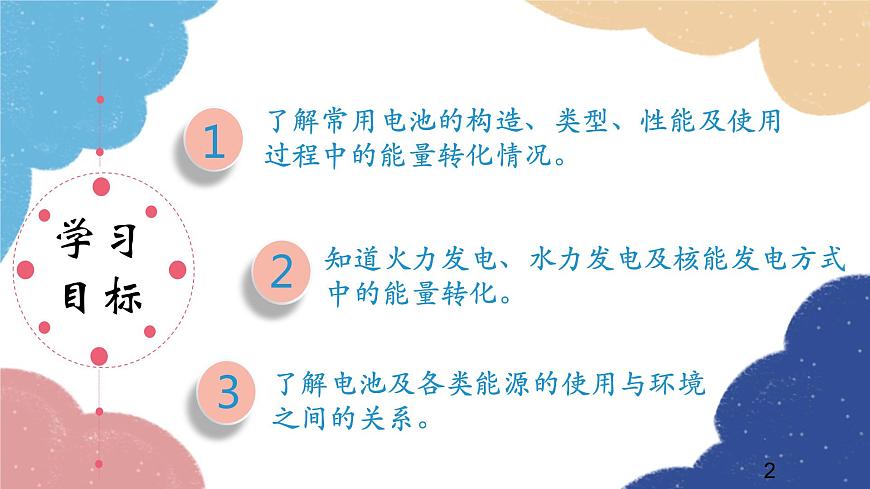

了解常用電池的構造、類型、性能及使用過程中的能量轉化情況。
知道火力發電、水力發電及核能發電方式中的能量轉化。
了解電池及各類能源的使用與環境之間的關系。

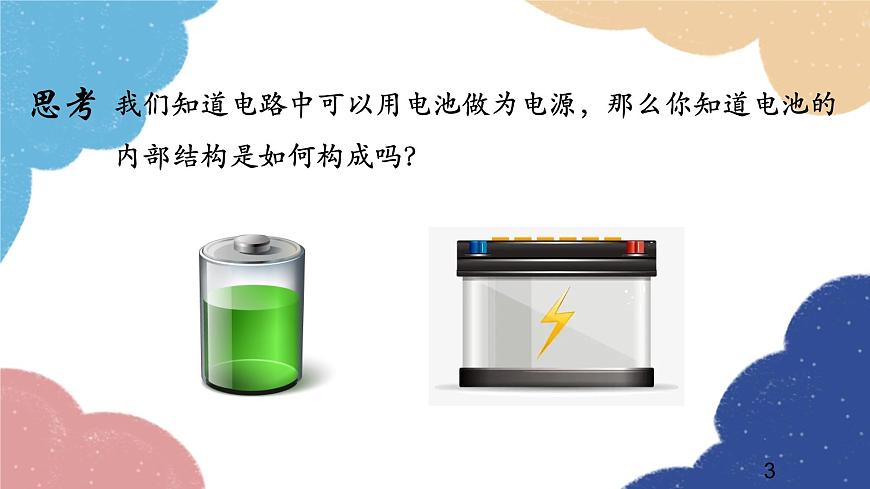

我們知道電路中可以用電池做為電源，那么你知道電池的內部結構是如何構成嗎？

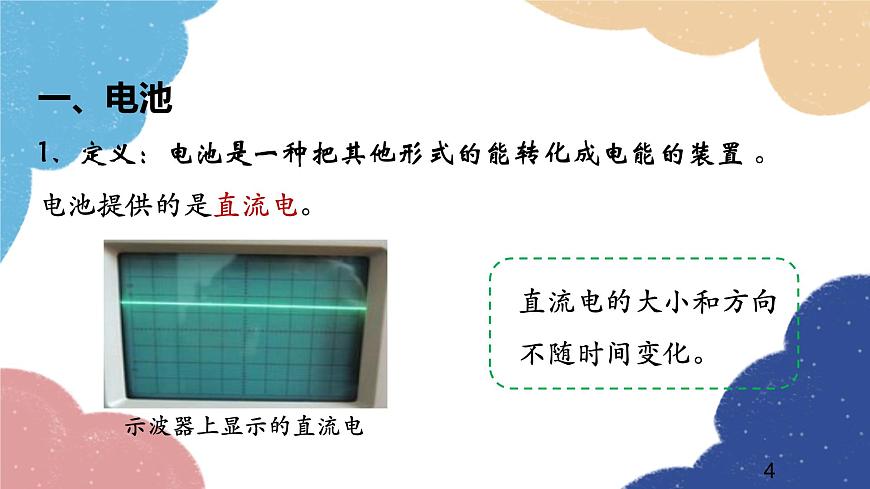

一、電池1、定義：電池是一種把其他形式的能轉化成電能的裝置 。電池提供的是直流電。

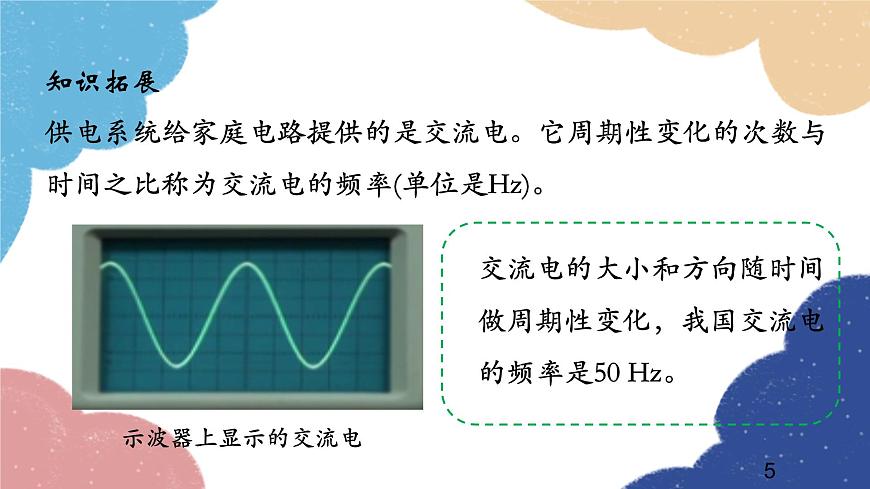

供電系統給家庭電路提供的是交流電。它周期性變化的次數與時間之比稱為交流電的頻率(單位是Hz)。
交流電的大小和方向隨時間做周期性變化，我國交流電的頻率是50 Hz。

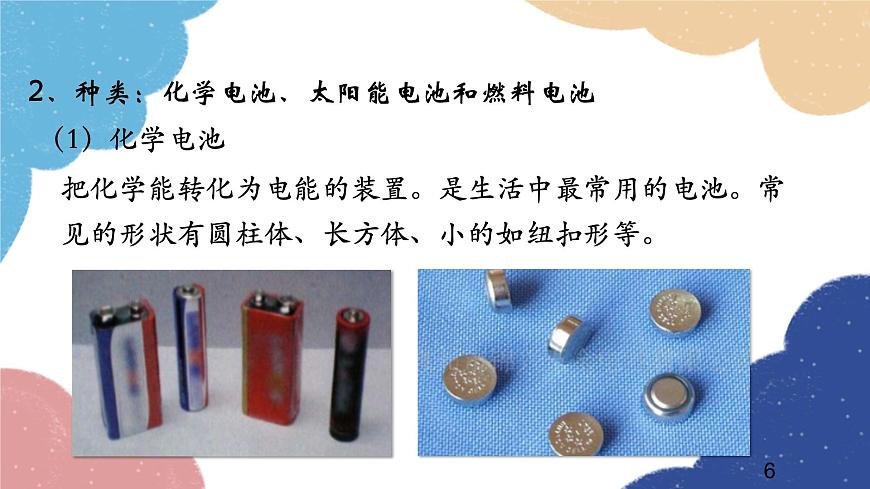

2、種類：化學電池、太陽能電池和燃料電池
把化學能轉化為電能的裝置。是生活中最常用的電池。常見的形狀有圓柱體、長方體、小的如紐扣形等。
①根據所用的材料不同，化學電池分為鋅錳干電池、鉛酸蓄電池、鎳鎘電池、鋰電池、銀鋅電池等。

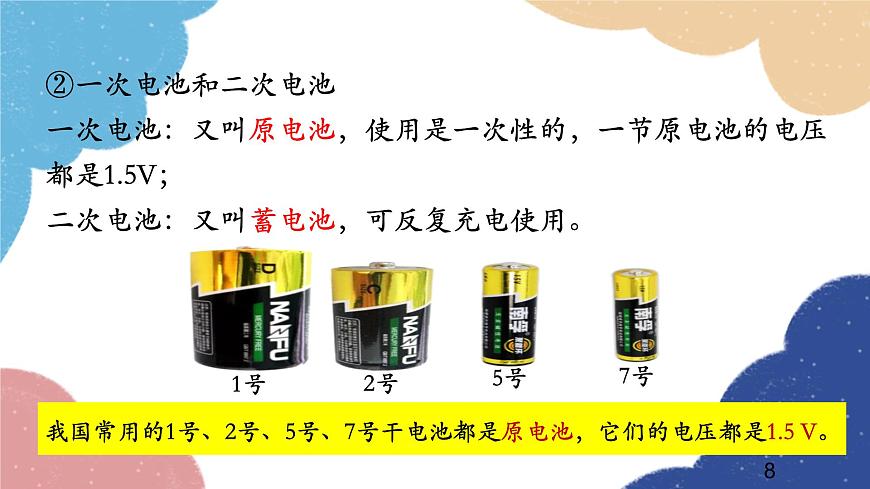

②一次電池和二次電池一次電池：又叫原電池，使用是一次性的，一節原電池的電壓都是1.5V；二次電池：又叫蓄電池，可反復充電使用。
我國常用的1號、2號、5號、7號干電池都是原電池，它們的電壓都是1.5 V。
下面我們一塊觀察一下鋅錳干電池的構造示意圖
屬于二次電池可反復充電使用。需預先充電，把電能轉化成化學能儲存在電池內；使用時再把化學能轉化為電能。
常見的鉛酸蓄電池的極板是鉛制的，電解質溶液是硫酸。
每節蓄電池電壓為2V，要獲得較高的電壓，可將幾個蓄電池串聯使用。如汽車上的蓄電池組是用6個蓄電池串聯的，電動自行車的蓄電池組是由3個或4個蓄電池串聯而成的。
化學電池在生活、通信、生產以及科學研究方面都有廣泛的應用。
廢舊干電池要集中分類處理，化學電池雖然使用方便，但現在多數化學電池內含有汞、鎘、鋰等金屬元素，鉛酸蓄電池中更有鉛電極板和電解液，隨意丟棄會污染環境，破壞生態，所以廢棄電池要集中分類處理。
1、器材：西紅柿、銅片、鋅片、導線、二極管。2、步驟:（1）將銅片和鋅片插入西紅柿中，（2）再將導線分別與二極管兩個接線腳相連。觀察二極管是否發光。
①原理及能量轉化：太陽能電池用半導體硅和金屬導體制成，當太陽光照射到電池上時，在正、負兩極之間形成電壓，將太陽能轉化成電能。
③優點：清潔污染少，太陽能資源豐富，并且屬于可再生能量。 缺點：太陽能比較分散，受天氣條件限制。
是一種將存在于燃料與氧化劑中的化學能直接轉化為電能的發電裝置。
電池提供的電能是有限的，要想獲得更充足、更強大的電能，就需要使用發電機來發電。
目前常用的發電方式： 火力發電、水力發電和核能發電等。
發電機：是把其他形式的能轉化成電能的裝置。
（2）能量轉化過程是：燃料的化學能→水和水蒸氣的內能→發電機轉子的機械能→電能
（1）火力發電是通過煤、石油等燃料的燃燒來加熱鍋爐中的水，產生高溫、高壓水蒸氣，推動汽輪機葉輪高速旋轉，從而帶動發電機轉子轉動發電。
（2）火力發電的優缺點①優點：原材料易獲得，設備簡單不受客觀因素的影響。②缺點：火力發電要燃燒大量的煤、石油等燃料，這些都是一次性能源，是不可再生的；燃料燃燒還會產生大量的二氧化碳、含硫的氣體和粉塵等，污染環境，降低了空氣質量，對生態環境產生不利的影響。
（1）水力發電是在江河上筑壩建水庫，讓水庫中的水從可控制的閘門中奔瀉而出，沖擊水輪機，水輪機帶動發電機轉子轉動發電。
水的機械能→水輪機的機械能→發電機轉子的機械能→電能
（2）水力發電的能量轉化過程是：
三峽大壩工程包括主體建筑物工程和導流工程兩部分，安裝了32臺單機容量為7×105 kW的水輪發電機組，外加2臺5×104 kW水輪發電機組，總裝機容量為2.25×107 kW，堪稱世界第一大水電工程。
（3）水力發電的優缺點
①優點：是對自然資源的綜合利用，對環境沒有污染。②缺點：其發展受地理位置和自然條件變化的影響。
（1）核能發電是利用鈾原子核裂變時放出的核能來加熱水，用水產生的高溫、高壓蒸汽作為動力，推動蒸汽渦輪機轉動，從而帶動發電機轉子發電。
核能→水和蒸汽的內能→發電機轉子的機械能→電能
（2）核能發電的能量傳遞和轉化過程是：
優點：核能發電不僅節省了大量的煤、石油等能源，而且用料省，運輸方便。
（3）核能發電的優缺點
缺點:①核電廠安全生產系數要求高，投資成本大。②核電廠熱效率較低，故核電廠的熱污染較嚴重。③核電廠的反應器內有大量的放射性物質，如果在事故中釋放到外界環境，會對生態及民眾造成傷害,故必須慎重處理，且需面對相當大的政治困擾。
秦山核電站是由我國自己設計。建造、調試和運營的中國第一座核電站。目前，我國已建成多座核電站。
人們還在研究更多種利用資源發電的方法，如海浪發電、地熱發電、風力發電等，除了在地面建立太陽能電站外，還擬建立太空發電站。
常用發電方式中的能量傳遞或轉化
1、（多選）從所用資源的能量形式分析，下列各種發電方式與“水力發電”不同的是（ ）A．火力發電 B．風力發電 C．核能發電 D．地熱發電
2、某市是全國生態文明示范城市，從物理與生態保護的角度來看，下列哪項措施符合建設生態文明城市的舉措（　?。〢.大力發展火力發電 B.多燒煤少用天然氣C.多安裝景觀燈，使城市更美D.大力開發風能和太陽能
3、如圖示為太陽能飛機，它的動力裝置由太陽能電池板、電動機等組成。機翼上的太陽能電池板面積較大是為了獲得更多的( )能，并將其轉化為( )能，使電動機帶動螺旋槳轉動，電動機的原理是( )。
通電導體在磁場中受到力的作用
4、如圖所示，是一種利用健身球設計的充電器，當人們在轉動球的時候就可以給電池充電，這時健身球里面的裝置相當于________（選填“電動機” 或“發電機”）。它是將__________能轉化為________能，再轉化為化學能儲存在電池內。
5、在核電站的發電過程中，下列所述能量轉化順序正確的是（ ）A．核能→化學能→內能→電能B．核能→化學能→機械能→電能C．核能→內能→機械能→電能D．核能→機械能→內能→電能
