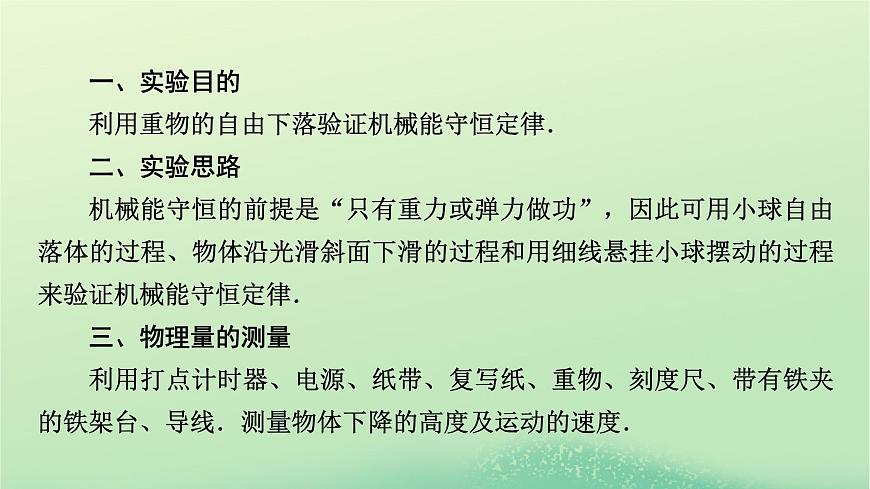

一、實驗?zāi)康睦弥匚锏淖杂上侣潋?yàn)證機械能守恒定律．二、實驗思路機械能守恒的前提是“只有重力或彈力做功”，因此可用小球自由落體的過程、物體沿光滑斜面下滑的過程和用細線懸掛小球擺動的過程來驗證機械能守恒定律．三、物理量的測量利用打點計時器、電源、紙帶、復寫紙、重物、刻度尺、帶有鐵夾的鐵架臺、導線．測量物體下降的高度及運動的速度．

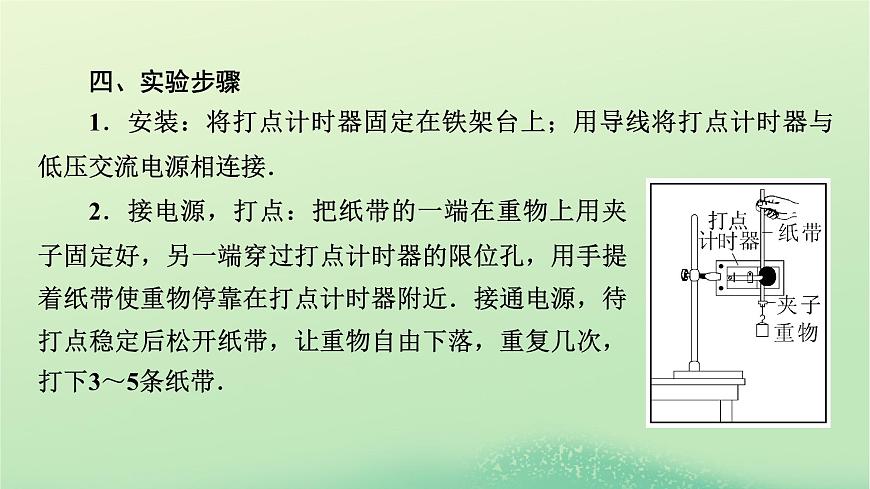

四、實驗步驟1．安裝：將打點計時器固定在鐵架臺上；用導線將打點計時器與低壓交流電源相連接．
2．接電源，打點：把紙帶的一端在重物上用夾子固定好，另一端穿過打點計時器的限位孔，用手提著紙帶使重物?？吭诖螯c(diǎn)計時器附近．接通電源，待打點穩定后松開紙帶，讓重物自由下落，重復幾次，打下3～5條紙帶．
六、注意事項1．安裝打點計時器時，必須使兩個限位孔在同一豎直線上，以減少摩擦阻力．2．應選用質量和密度較大的重物，增大重力可使阻力的影響相對減小，增大密度可以減小體積，可使空氣阻力減?。?．實驗時必須保持提起的紙帶豎直，手不動．接通電源后，讓打點計時器工作穩定后再松開紙帶，以保證第一點是一個清晰的點．
七、誤差分析1．本實驗的誤差主要來自于空氣阻力及紙帶和計時器限位孔之間的摩擦，故重力勢能的減少量應等于動能增加量和克服阻力做功之和，所以動能的增加量應略小于重力勢能的減少量．2．偶然誤差測量長度時會帶來誤差，減少誤差的辦法：(1)測距離時都應從打第一個點(O點)量起．(2)多測幾次取平均值．
3．系統誤差實驗中重物和紙帶下落過程中要克服阻力(主要是打點計時器的阻力)做功，故動能的增加量ΔEk必定稍小于重力勢能的減少量ΔEp，減少誤差的辦法：(1)增大重物的質量．(2)減小器材摩擦，打點計時器換成電火花計時器．
例1　用如圖所示的實驗裝置驗證機械能守恒定律．實驗所用的電源為學生電源，輸出電壓有6 V的交流電和直流電兩種，重物從高處由靜止開始下落，重物拖著紙帶通過打點計時器打出一系列的點．對紙帶上的點進行測量，即可驗證機械能守恒定律．
(1)下面列舉了該實驗的幾個操作步驟：A．按照圖示的裝置安裝器材；B．將打點計時器接到電源的直流輸出端上；C．用天平測出重物的質量；D．釋放紙帶，同時接通電源開關打出一條紙帶；E．測量打出的紙帶上某些點之間的距離；F．根據測量的結果計算重物下落過程中減少的重力勢能是否等于增加的動能．其中沒有必要進行或者操作不恰當?shù)牟襟E是______．(填選項字母)
【答案】(1)BCD　(2)過原點的傾斜直線　重力加速度g
變式1　(2023年柳州學業考試)在“驗證機械能守恒定律”的實驗中：(1)某同學選用圖甲所示的打點計時器，則應按圖__________(填“乙”“丙”或“丁”)中的方法連接電源．
(2)釋放紙帶前，正確的操作方式是___________________________ ___________________________________．
(3)本實驗中，下列說法正確的是___________．A．可選用木質重物作為研究對象B．安裝打點計時器時，應使兩個限位孔處于同一條豎直線上C．重物的質量可以不測量D．可以根據v＝gt來計算重物在t時刻的瞬時速度【答案】(1)丙　(2)C　(3)BC【解析】(1)圖甲所示的打點計時器為電磁打點計時器，工作電壓為交變電壓4～6 V，所以選擇圖丙所示的方法連接電源．
(2)釋放紙帶前，用手提著紙帶，使重物靜止在打點計時器下方，讓重物緊靠著打點計時器下方，且紙帶要足夠長，A、B、D錯誤，C正確．(3)木質重物的密度較小，所受到的空氣阻力較大，會對實驗結果造成很大的誤差，故不選用木制重物作為研究對象，A錯誤；安裝打點計時器時，應使兩個限位孔處于同一條直線上，B正確；重物的質量可以不測，C正確；計算重物在t時刻的瞬時速度是根據中間時刻的瞬時速度等于這段時間的平均速度來計算的，D錯誤．
實驗數據處理和誤差分析
例2　某同學用圖甲所示的實驗裝置驗證機械能守恒定律，其中打點計時器的電源為交流電源，可以使用的頻率有20 Hz、30 Hz和40 Hz．打出紙帶的一部分如圖乙所示．
該同學在實驗中沒有記錄交流電的頻率f，需要用實驗數據和其他題給條件進行推算．(1)若從打出的紙帶可判定重物勻加速下落．利用f和圖乙中給出的物理量可以寫出：在打點計時器打出B點時，重物下落的速度大小為____________．打出C點時重物下落的速度大小為____________，重物下落的加速度大小為____________．(2)已測得s1＝8.89 cm，s2＝9.50 cm，s3＝10.10 cm；當?shù)刂亓铀俣却笮?.80 m/s2，實驗中重物受到的平均阻力大小約為其重力的1%．由此推算出交流電的頻率f為________Hz．
變式2　(2022年廣州天河區期末)利用重物自由下落驗證機械能守恒定律的實驗中，某同學用如圖甲所示的實驗裝置，讓重物從高處由靜止開始下落，拖著的紙帶打出一系列的點，對紙帶上的點跡進行測量，從而驗證機械能守恒定律．(1)下列有關實驗過程的要求，說法正確的是________．A．將打點計時器固定在鐵架臺上，保證打點計時器的兩個限位孔在同一條豎直線上
B．把紙帶的一端固定到重物上，另一端穿過打點計時器的限位孔，用手提著紙帶上端并將下端的重物靠近打點計時器，先接通直流電源再釋放紙帶C．打出多條紙帶，選擇點跡清晰且第1、2點間的距離接近4 mm的紙帶進行處理D．該驗證實驗不需要用天平稱出重物的質量
(2)該同學按圖甲所示，正確安裝實驗裝置進行實驗操作，從打出的紙帶中選出符合要求的紙帶進行測量，數據如圖乙所示．圖中O點為打點起始點，且速度為0．若已知重物質量m＝1 kg，圖中相鄰計數點的時間間隔為0.04 s，從打點計時器打下起點O到打下C點的過程中，重物重力勢能的減少量ΔEp＝______J，此過程中重物動能的增加量ΔEk＝______J，由此可得到：在誤差允許的范圍內，重物自由下落過程中的機械能守恒(g取10 m/s2，計算結果均保留4位有效數字)．經過多次實驗，發現重力勢能的減小量總是稍大于動能的增加量，其原因是________ ______________________．
【答案】(1)AD　(2)3.250　3.125　重物下落過程中存在阻力作用
(2)重力勢能減小量為ΔEp＝mgh＝1×10×0.325 0 J＝3.250 J．
例3　(2023年中山期中)如圖所示，某實驗小組在實驗室中利用水平氣墊導軌和兩個光電門計時器A和B，驗證質量為M的滑塊(含遮光條)和質量為m的鉤碼組成的系統機械能守恒．已知遮光條的寬度為d，先后通過A、B光電門的時間分別為Δt1、Δt2，光電門A、B之間的距離為s．滑塊運動通過光電門B時，鉤碼未落地．(重力加速度為g)
實驗創新——應用氣墊導軌和光電計時器
(1)實驗中需要用到的器材有________(填選項前的字母)．A．天平B．刻度尺C．打點計時器D．秒表E．彈簧測力計
(2)滑塊通過A光電門時的瞬時速度的表達式為v1＝________(用題中給定字母表示)(3)驗證本系統機械能守恒的表達式為________(用已知量和能直接測量的量表示)．
變式3　(2023年惠州質檢)某同學設計出如圖所示的實驗裝置來“驗證機械能守恒定律”，讓小鋼球從A點自由下落，下落過程中經過正下方的光電門B時，光電計時器記錄下小鋼球通過光電門的時間為t，已知當?shù)刂亓铀俣葹間．
(1)先用長度測量工具測出鋼球的直徑為d．(2)為了驗證機械能守恒定律，該實驗還需要測量下列哪個物理量________(填“A”或“B”)．A．小球的質量mB．A、B之間的距離H
(3)小球通過光電門時的瞬時速度大小v＝________(用題中所給物理量的符號表示)．(4)上述實驗滿足關系式________時(用題目和上面問題中的物理量符號表示)，則可驗證小球在運動過程中機械能守恒．(5)該同學在實驗中發現，小球減少的重力勢能總是略大于增加的動能，可能的原因是________________________________．
1．分析實驗?zāi)康模候?yàn)證滑塊和鉤碼組成的系統機械能守恒．2．確定實驗原理：滑塊與氣墊導軌的摩擦不計，滑塊和鉤碼組成的系統，只有鉤碼重力做功，系統機械能守恒．
1．(多選)(2023年廣州七中期中)利用如圖所示的裝置做“驗證機械能守恒定律”的實驗．本實驗操作正確的是(　　)A．選擇大小合適的鐵質重錘B．選擇體積較大的木質重錘C．打點時，應讓重錘靠近打點計時器，先釋放紙帶，再打開電源D．選紙帶時，應選點跡清晰且第一、二兩點間的距離接近2 mm的紙帶
【答案】AD　【解析】為使重錘近似做自由落體運動，應選擇體積較小、質量較大的鐵質重錘，A正確，B錯誤；打點時，為有充分的打點距離，應讓重錘靠近打點計時器．釋放重錘時，應先打開電源，后釋放重錘，C錯誤；紙帶點跡應清晰，第一、二兩點間距離接近2 mm時，說明打下的第一個點的速度為零，D正確．
3．利用如圖所示實驗裝置來驗證機械能守恒定律．通過電磁鐵控制的小鐵球從A點自由下落，下落過程中小鐵球經過光電門B時，毫秒計時器(圖中未畫出)記錄下小鐵球的擋光時間t．實驗前調整光電門位置，使小鐵球下落過程中，小鐵球球心垂直細激光束通過光電門，當?shù)刂亓铀俣葹間．(1)為了驗證小鐵球下落過程中機械能是否守恒，還需要測量的物理量是________．A．A點距地面的高度HB．A、B之間的距離hC．小鐵球從A到B的下落時間tABD．小鐵球的直徑d
(2)小鐵球通過光電門時的瞬時速度v＝________；要驗證小鐵球下落過程中機械能是否守恒，只需驗證等式________是否成立即可．(用實驗中測得物理量的符號表示)
【解析】(1)根據實驗原理可知，需要測量的是A點到光電門B的距離，故A錯誤，B正確；利用小球通過光電門的平均速度來代替瞬時速度，不需要測量下落時間，故C錯誤；利用小球通過光電門的平均速度來代替瞬時速度時，需要知道擋光物體的尺寸，因此需要測量小球的直徑，故D正確．
