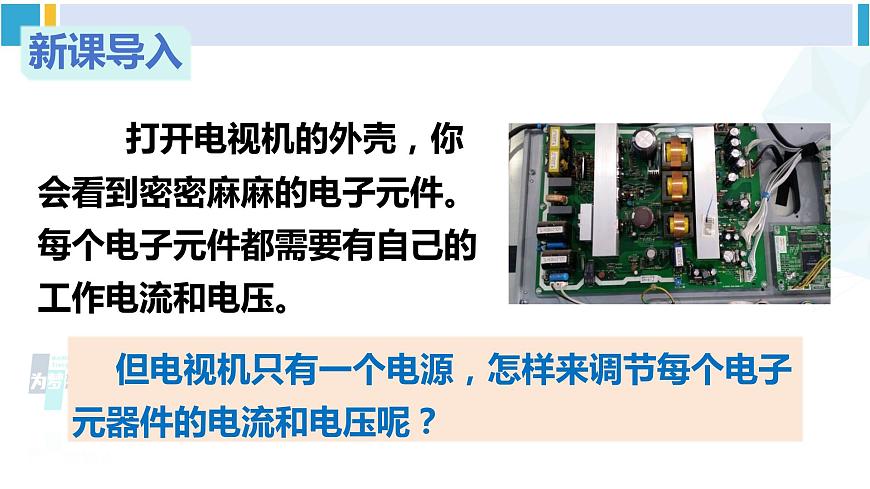

打開電視機的外殼，你會看到密密麻麻的電子元件。每個電子元件都需要有自己的工作電流和電壓。
但電視機只有一個電源，怎樣來調節每個電子元器件的電流和電壓呢？

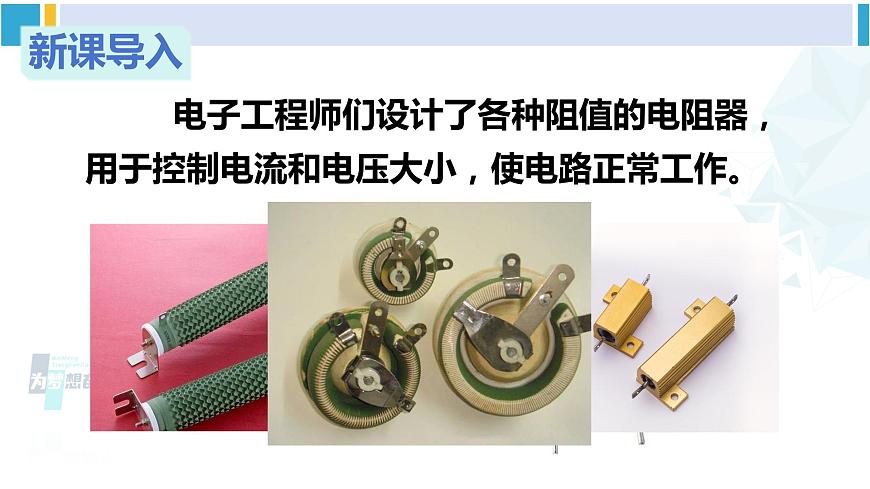

電子工程師們?cè)O(shè)計了各種阻值的電阻器，用于控制電流和電壓大小，使電路正常工作。
? 電阻器——重要的電子元件

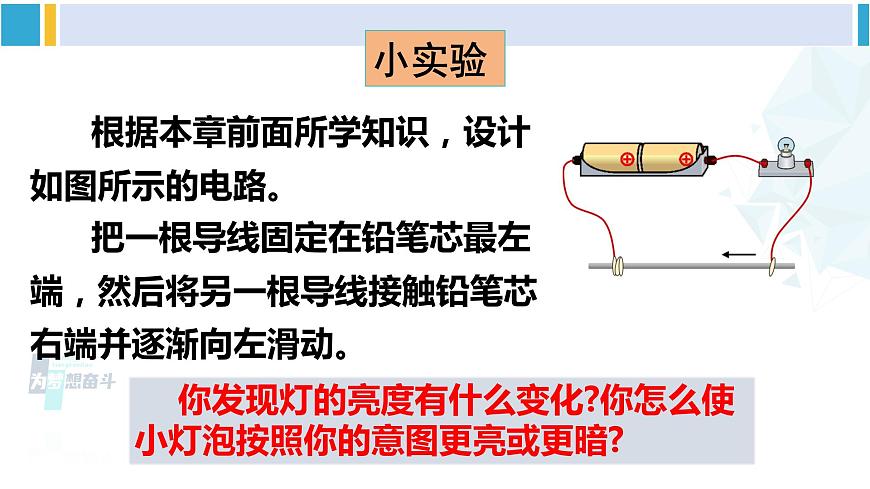

根據本章前面所學知識，設計如圖所示的電路。 把一根導線固定在鉛筆芯最左端，然后將另一根導線接觸鉛筆芯右端并逐漸向左滑動。
你發現燈的亮度有什么變化?你怎么使小燈泡按照你的意圖更亮或更暗?

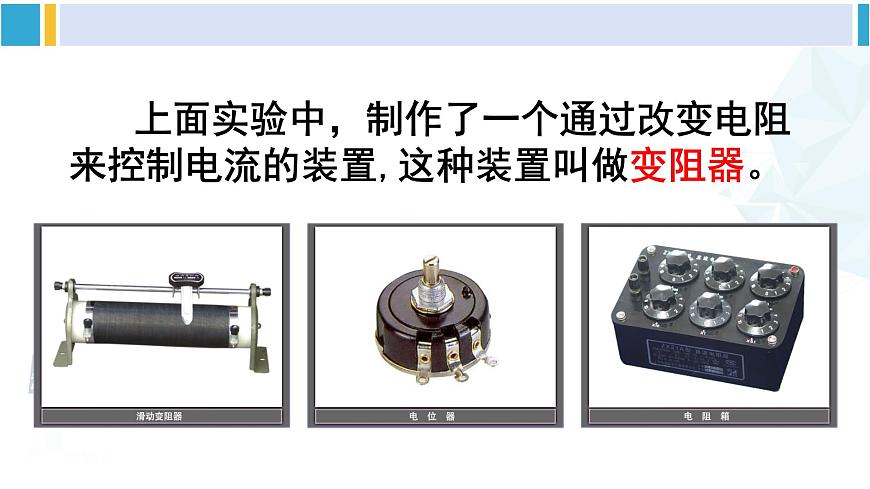

上面實驗中，制作了一個通過改變電阻來控制電流的裝置,這種裝置叫做變阻器。

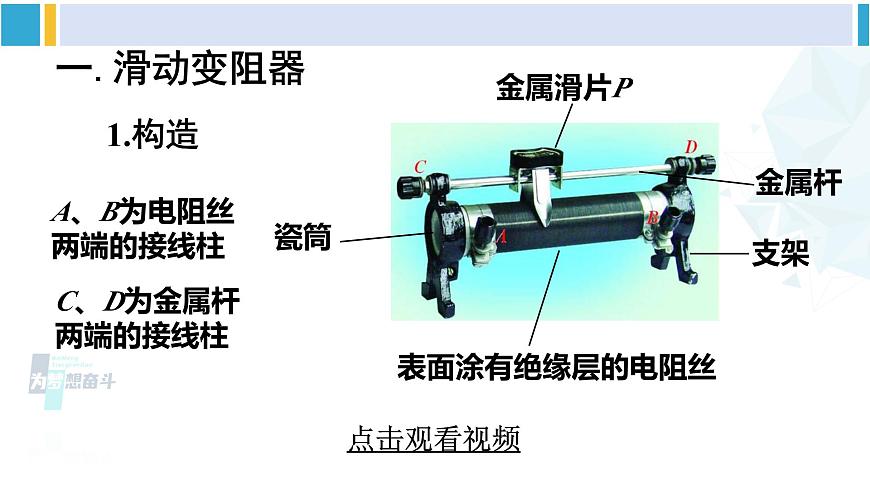

A、B為電阻絲兩端的接線柱
C、D為金屬桿兩端的接線柱
通過改變連入電路中的電阻絲的長度來改變電阻。

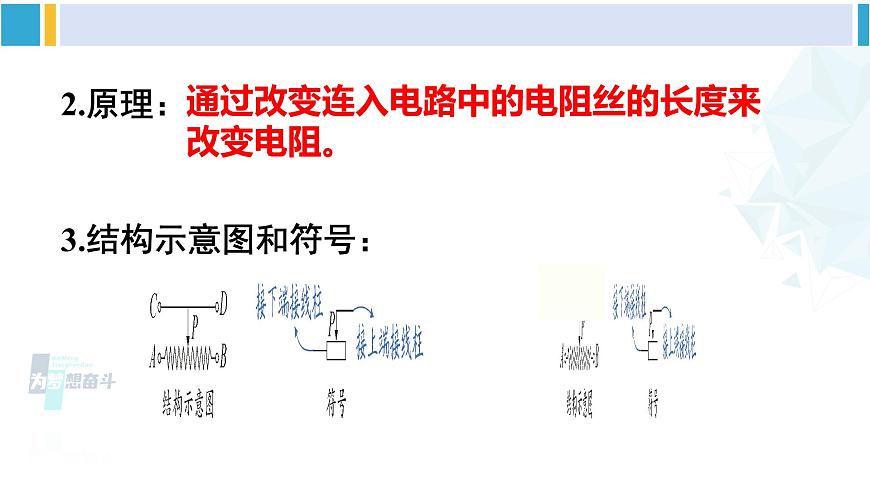

3.結構示意圖和符號：
4.滑動變阻器銘牌含義：
滑動變阻器上的“10Ω 2A”表示什么意思？
該滑動變阻器的最大電阻值為10Ω。該滑動變阻器所允許通過的最大電流為2A。
思考：滑動變阻器有四個接線柱，把它接在電路中，每次接兩個接線柱，有幾種接法？是否每種接法都可變電阻？
（1）將AC或AD接入電路
接入電路的有效電阻絲為AP。向右移動滑動變阻器電阻將變大。
（2）將BC或BD接入電路
接入電路的有效電阻絲為BP。向左移動滑動變阻器電阻將變大。
相當于導線，電阻不變且最小。
相當于定值電阻，電阻不變且最大。
※ 滑動變阻器的使用:（1）串聯在電路中，接線是一上一下。（2）使用前應將滑片放在變阻器阻值最大位置。（3）使用前要了解銘牌，銘牌上標有變阻器的最大電阻值和變阻器允許通過的最大電流。
能夠表示出阻值的變阻器。
右圖是實驗室常用的旋盤式電阻箱。面板上面有兩個接線柱，四個旋鈕。調節旋鈕，由兩個接線柱就能給出0~ 9999Ω之間的任意整數的電阻值。各旋鈕對應指示點的讀數乘以面板上標記的倍數，然后相加就是兩個接線柱間的電阻值。
（1000×1+100×5+10×1+1×7）Ω=1517Ω
變阻器在技術上有廣泛的應用，電視機、收音機上調節音量的電位器，都是變阻器。
通過改變接入電路部分電阻線的長度來改變電阻。
中間固定，兩邊接一邊，若接A、B，頓時針旋轉旋鈕觸片時，接入電路中的阻值變大。
2.滑動變阻器的原理：通過改變接入電路中的電阻絲的長度，從而改變接入電路中的電阻值。
3.滑動變阻器的使用方法:
a.滑動變阻器的連接方法是“一上一下”；b.接入電路閉合開關前，應使滑片位于阻值最大的位置；c.不允許超過銘牌上標出的最大電流值。
4.電阻箱是一種能夠表示出阻值的變阻器。

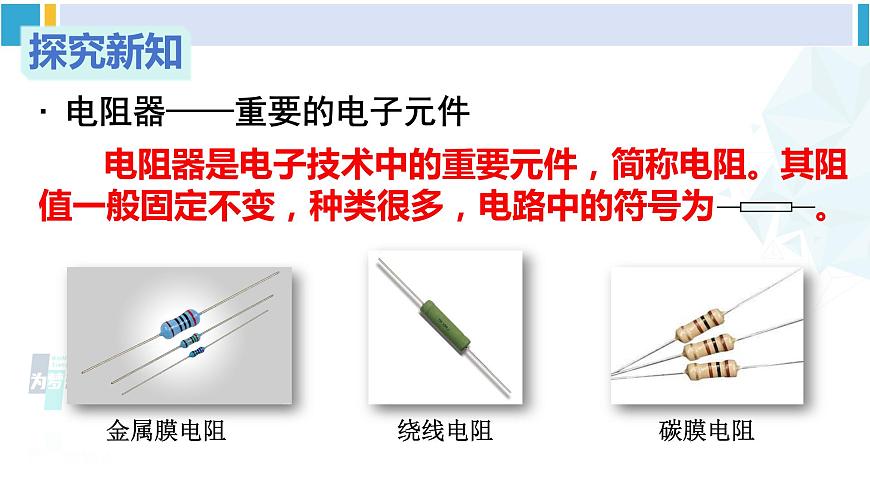

1.電阻器是電子技術中的重要元件，簡稱電阻。
1.[邵陽中考]如圖所示，當滑動變阻器的滑片Р向左移動時，能使電路中的電阻變小的接法是 ( )
2.如圖所示，電路中有一個滑動變阻器。若要滑片向左移動時，燈泡變亮，連接開關的導線端M應接______，接好后在實驗前滑片P應移到_____端(均用圖中的字母表示)。
3. 圖甲為可調節亮度的臺燈，圖乙是用于調光的電位器結構圖，轉動旋鈕，滑片在弧形電阻絲上同向滑動即可調節燈泡亮度。電位器與臺燈的燈泡是______(選填“串聯”或“并聯”)。將電位器的b、c接入電路中。順時針轉動旋鈕電位器接入電路中的電阻______(選填“增大”“減小”或“不變”)，燈泡亮度______(選填“變亮”“變暗”或“不變”)。
4.如圖所示,電阻箱的示數為_____Ω。
（1000×2+10×1+1×8）Ω=2018Ω
5.如圖所示,使用滑動變阻器，下列四種連接方法中不能調節小燈泡發光的強弱的是( )
