　　自然界的現象千奇百怪，無所不有，很多動物也有發電的本領，像電鰩和電鰻，簡直可以說是“水中的發電機”。電鰩和電鰻是怎樣捕食的？它有什么秘密武器？

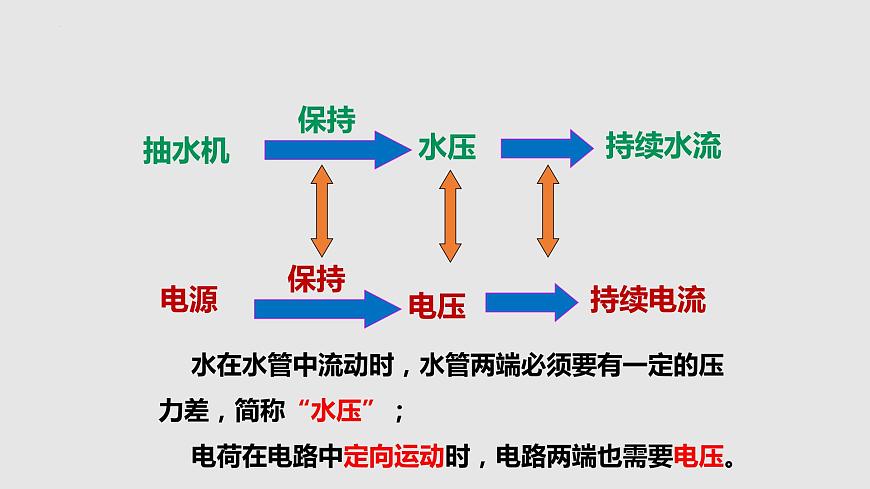

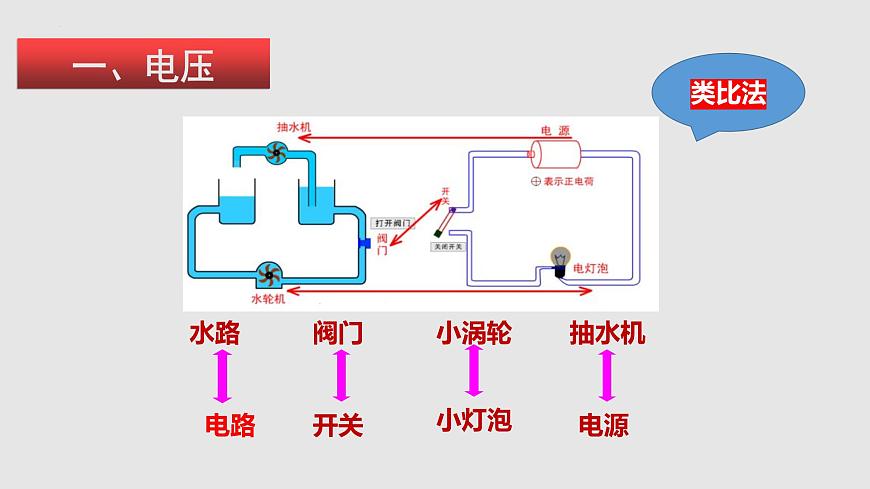

水在水管中流動時，水管兩端必須要有一定的壓力差，簡稱“水壓”；電荷在電路中定向運動時，電路兩端也需要電壓。

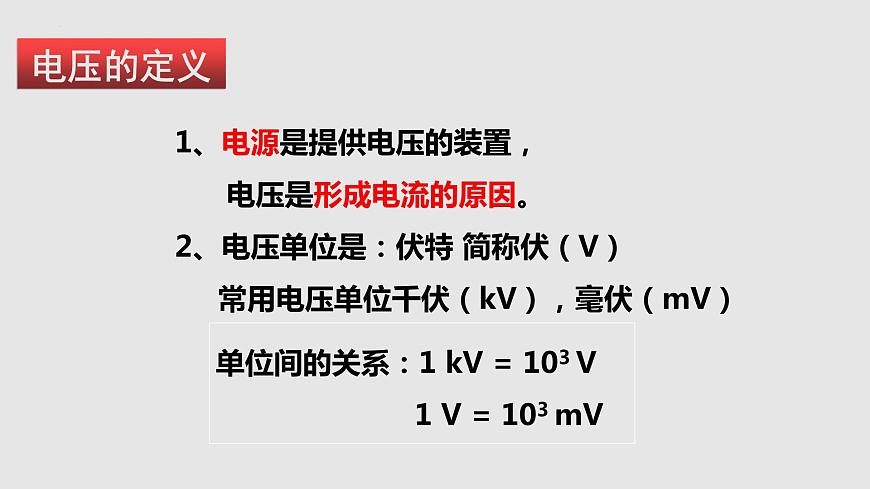

1、電源是提供電壓的裝置， 電壓是形成電流的原因。2、電壓?jiǎn)挝皇牵悍?簡稱伏（V） 常用電壓?jiǎn)挝磺Х╧V），毫伏（mV）
單位間的關系：1 kV = 103 V 1 V = 103 mV

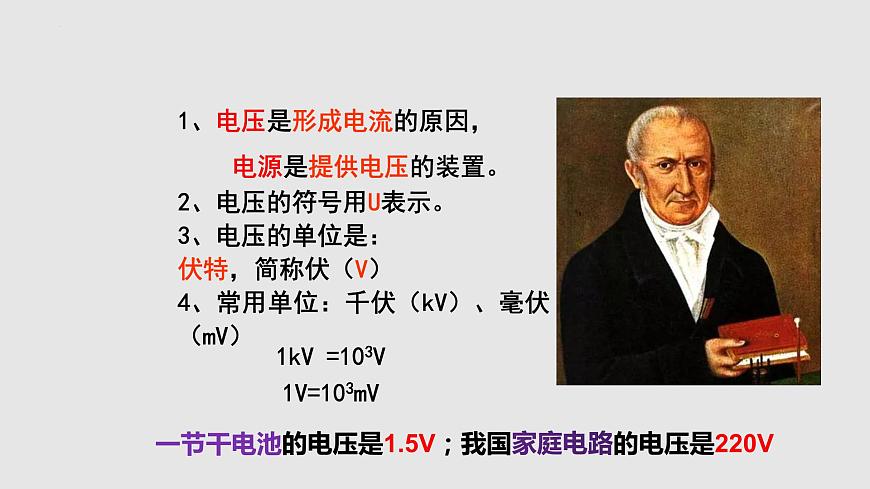

1、電壓是形成電流的原因， 電源是提供電壓的裝置。2、電壓的符號用U表示。3、電壓的單位是：伏特，簡稱伏（V）4、常用單位：千伏（kV）、毫伏（mV）
1kV =103V1V=103mV
一節干電池的電壓是1.5V；我國家庭電路的電壓是220V

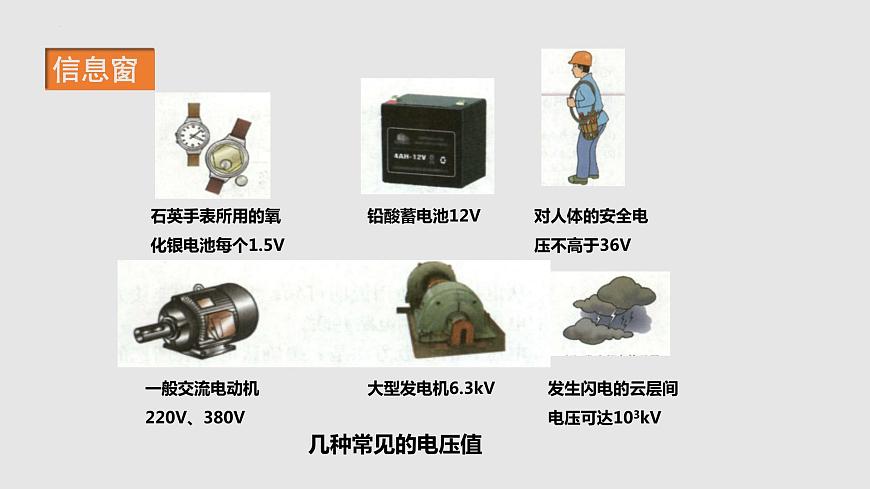

石英手表所用的氧化銀電池每個1.5V
一般交流電動機220V、380V
對人體的安全電壓不高于36V
發生閃電的云層間電壓可達103kV

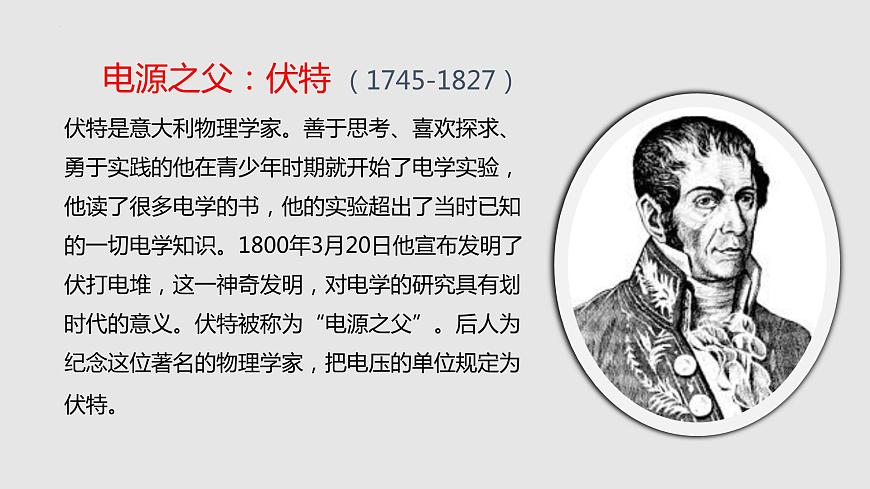

伏特是意大利物理學家。善于思考、喜歡探求、勇于實踐的他在青少年時期就開始了電學實驗，他讀了很多電學的書，他的實驗超出了當時已知的一切電學知識。1800年3月20日他宣布發明了伏打電堆，這一神奇發明，對電學的研究具有劃時代的意義。伏特被稱為“電源之父”。后人為紀念這位著名的物理學家，把電壓的單位規定為伏特。
電源之父：伏特 （1745-1827）
幾節干電池串聯后組成新的電源，其電源電壓為
U=1.5V×n（n為電池節數）
電壓為U=1.5V×2=3V
電壓為U=1.5V×3=4.5V
下列說法正確的是（ ）A.電路中只要有電壓，就會有電流B.電壓一定會使物體中的電子不斷移動C.電路中有電流，電路兩端一定有電壓D.電流使導體中不斷形成電壓
電路中有電壓，但是不構成通路，就不會有電流。
電路中有電壓，但是不構成通路，就不會使電子運動。
電壓是形成電流的原因，而電流不是形成電壓的原因。
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
三個接線柱（兩個紅色的為正接線柱、一個黑色的為負接線柱）、表盤、指針、調零螺絲等。
④ 電壓表的量程及分度值
把“-”與“3”接線柱接入電路中時
示數為：7×0.1V=0.7 V
把“-”與“15”接線柱接入電路中時
示數為：7×0.5V=3.5V
想一想：應該怎樣正確使用電壓表？
Ⅰ. 電壓表并聯在一個小燈泡的簡單電路中。
Ⅱ. 在有兩個小燈泡串聯的電路中，電壓表并聯使用。
電壓表并聯在小燈泡L2兩端，測量L2兩端的電壓。
電壓表并聯在小燈L1兩端，測量L1兩端的電壓。
Ⅲ. 電壓表接在電源兩端
電壓表可以直接接在電源兩端，測量電源電壓，不會引起電源短路，電壓表也是安全的。
電流從“+”接線柱流入，從“-”接線柱流出。指針正常向右偏轉。
電流從“-”接線柱流入，從“+”接線柱流出。指針反向偏轉，不能使用。
如果被測電壓超過電壓表的最大量程，就無法讀數，而且也有可能損壞電壓表，這時應該改用更大量程的電壓表。
小結：電壓表的使用
視頻演示-電壓表的用法
0-0.6A，0-3A
0-0.1V，0-0.5V
電壓表與電流表的異同比較
設計實驗電路并畫出電路圖。
串聯電路中電壓可能相等。
三、串聯電路的電壓規律
1.調節電壓表指針指零，檢查器材；2.按照電路圖連接電路。斷開開關，檢查電路；3.用電壓表測量燈L1兩端的電壓，記為U1；4.用電壓表測量燈L2兩端的電壓，記為U2，測量燈L1、L2兩端的總電壓為U，記入表格；5.更換燈泡，重復步驟3、4；
兩個燈泡串聯的實驗記錄
串聯電路總電壓等于各部分兩端電壓之和。
把幾節電池串聯起來組成電池組，用電壓表分別測量每節電池兩端的電壓，然后測量這個電池組兩端的電壓。它們之間有什么關系？
電池組兩端的電壓等于每節電池電壓之和。
1.各支路兩端的電壓與電源兩端電壓的關系是怎樣的？2.與并聯電路中的電流關系一樣嗎？3.與串聯電路中的電壓關系一樣嗎？
各支路兩端電壓可能相等
四、并聯電路的電壓規律
注意：電壓表要選擇合適的量程
兩個燈泡并聯的實驗記錄
并聯電路總電壓等于各支路兩端電壓。
把幾節電池并聯起來組成電池組，用電壓表分別測量每節電池兩端的電壓，然后測量這個電池組兩端的電壓。它們之間有什么關系？
電池組兩端的電壓等于每節電池電壓。
　世界各國生活用電電壓不完全相同。下表給出了部分國家的生活用電電壓。
1.電壓的表示符號 ,國際單位是 ,用字母 表示。
2.（1）對人體的安全電壓是 伏 （2）一節干電池的電壓是 伏= 毫伏 （3）我國家庭電路的電壓是 伏= 千伏
3.如圖所示，要使電壓表測燈L2兩端的電壓，正確的電路圖是（ ）
4.在圖示電路中，開關閉合后，會出現的后果是（ ）A.電流表與電壓表被燒壞B.電流表與電壓表都不會被燒壞C.只有電壓表會被燒壞D.只有電流表會被燒壞
5.如圖所示，在“研究串聯電路中電壓的規律”時，小雨同學用電壓表測出ab、bc、ac兩端的電壓分別為Uab=3V，Ubc=3V，Uac=6 V，在表中記錄數據后，下一步應該做的是　(　　)A.整理器材，分析數據，得出結論B.對換L1和L2的位置，再測出一組電壓值C.改變電源電壓，再測出幾組電壓值D.換用不同規格的小燈泡，再測出幾組電壓值
6.在如圖所示的電路中，閉合開關S時，電壓表的示數為6V；若開關S斷開時，電壓表的示數為4V，則此時燈L1及L2兩端的電壓分別為(　　)A.4 V，2 V B.2 V，4 VC.6 V，4 V D.6 V，2 V
7．如圖所示，開關S閉合，兩個燈均正常發光，電流表A1的示數為0.8A，電流表A2的示數為0.5A，電壓表的示數為8V。下列判斷不正確的是（　?。〢．通過燈L1的電流為0.3 AB．燈L1兩端的電壓為8VC．燈L2兩端的電壓為8 VD．電源兩端的電壓為16 V
1、電壓?jiǎn)挝患皢挝婚g換算2、電壓表讀數、使用方法3、串、并聯電路電壓特點：串聯電路中，總電壓等于各部分電路兩端電壓之和。并聯電路中，各支路兩端電壓都相等。
