人教版九年級全冊第2節 歐姆定律背景圖ppt課件

這是一份人教版九年級全冊第2節 歐姆定律背景圖ppt課件，共44頁。PPT課件主要包含了學習目標，滑動變阻器的作用，請你思考，歐姆定律，歐姆定律的內容，變形公式，UIR，電路的特點，應用歐姆定律，并聯電路的規律等內容，歡迎下載使用。

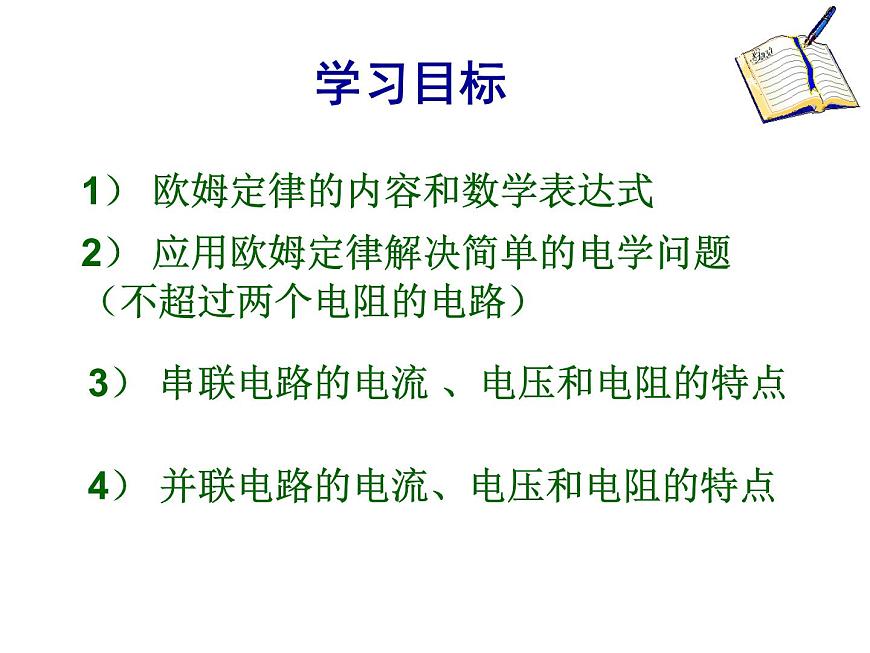

1） 歐姆定律的內容和數學表達式
2） 應用歐姆定律解決簡單的電學問題 （不超過兩個電阻的電路）
3） 串聯電路的電流 、電壓和電阻的特點
4） 并聯電路的電流、電壓和電阻的特點

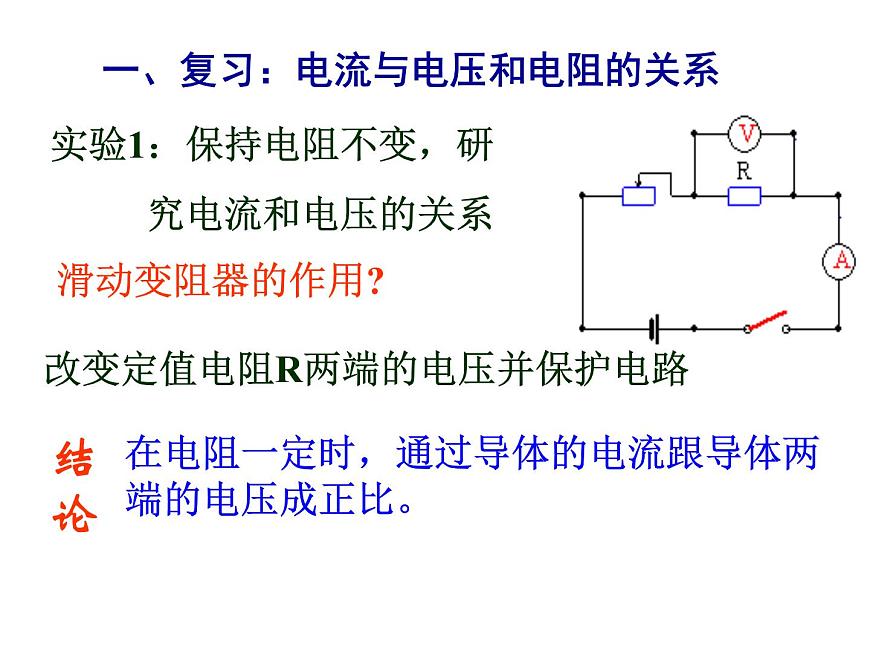

實驗1：保持電阻不變，研 究電流和電壓的關系
改變定值電阻R兩端的電壓并保護電路
在電阻一定時，通過導體的電流跟導體兩端的電壓成正比。
一、復習：電流與電壓和電阻的關系

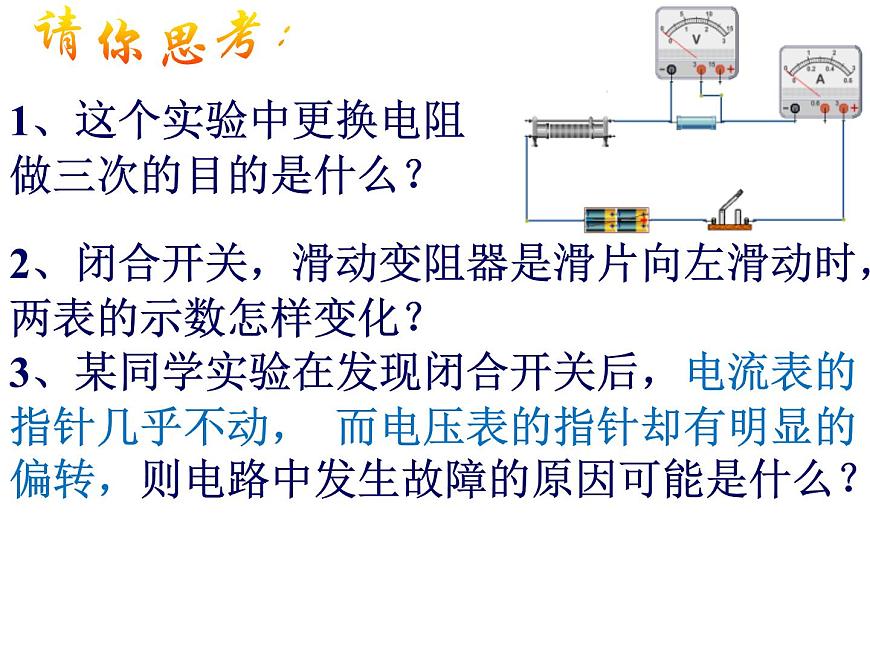

1、這個實驗中更換電阻做三次的目的是什么？
2、閉合開關，滑動變阻器是滑片向左滑動時，兩表的示數怎樣變化？
3、某同學實驗在發現閉合開關后，電流表的指針幾乎不動， 而電壓表的指針卻有明顯的偏轉，則電路中發生故障的原因可能是什么？

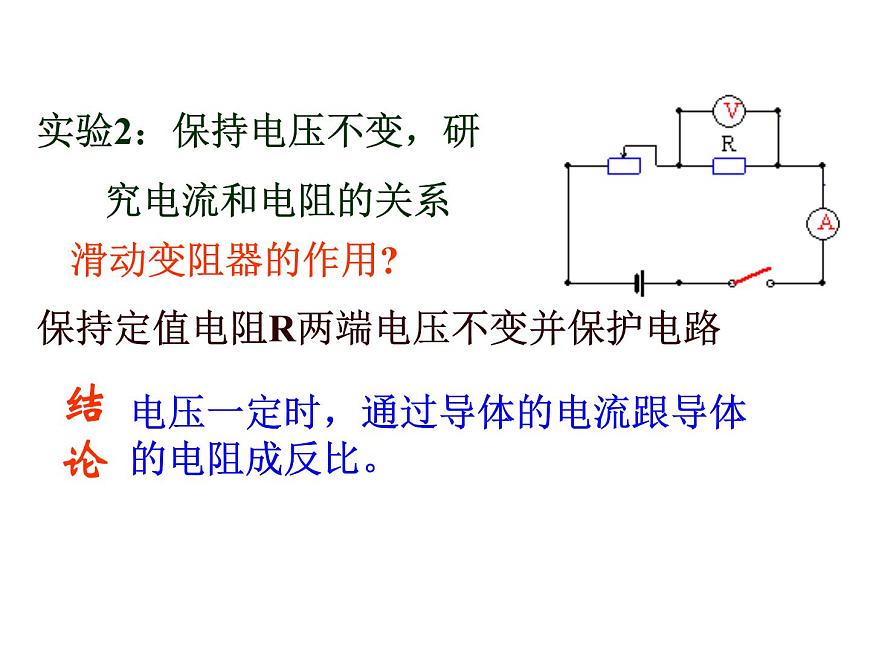

實驗2：保持電壓不變，研 究電流和電阻的關系
保持定值電阻R兩端電壓不變并保護電路
電壓一定時，通過導體的電流跟導體的電阻成反比。

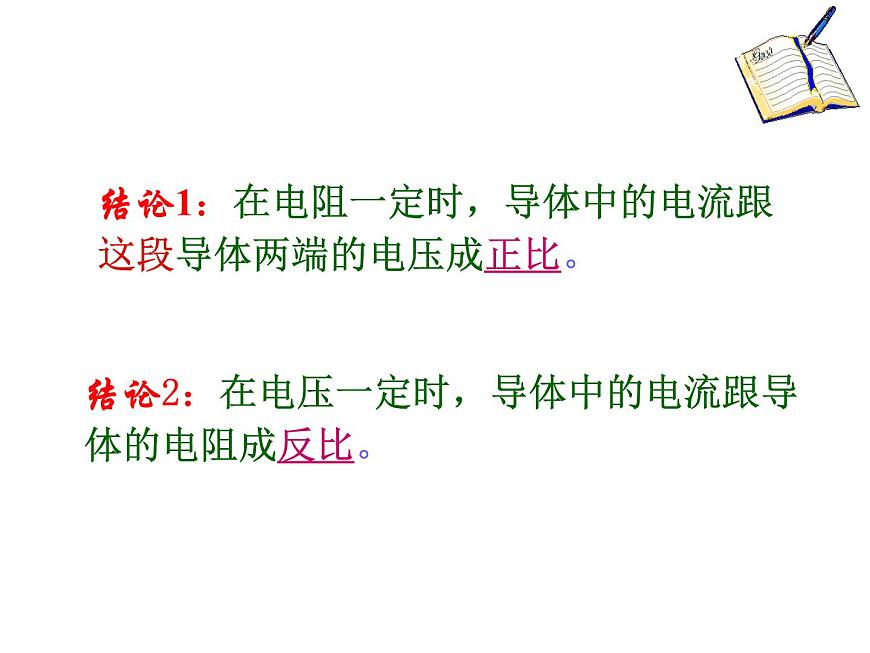

結論1：在電阻一定時，導體中的電流跟這段導體兩端的電壓成正比。
結論2：在電壓一定時，導體中的電流跟導體的電阻成反比。

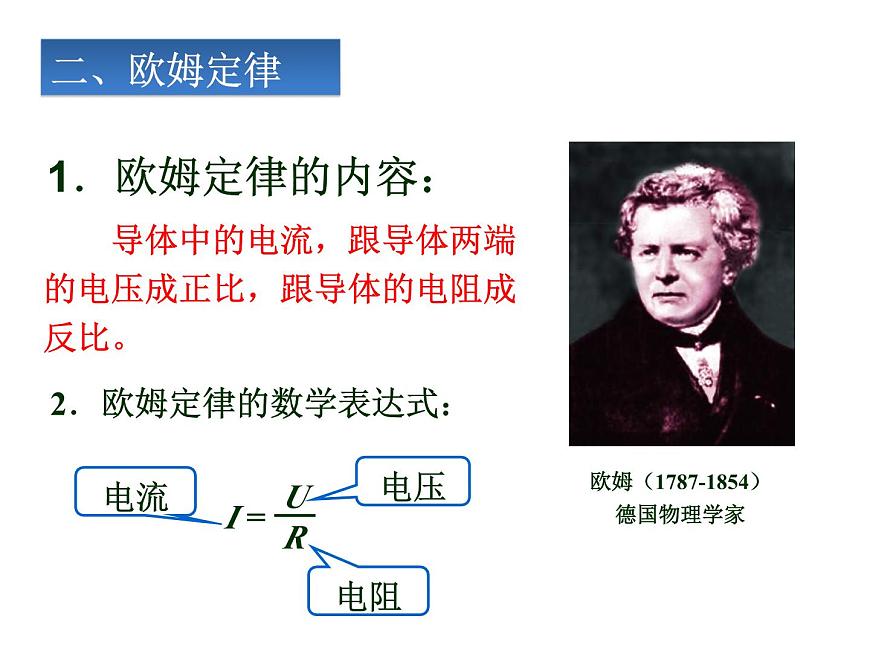

　　導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
歐姆（1787-1854）德國物理學家
2．歐姆定律的數學表達式：

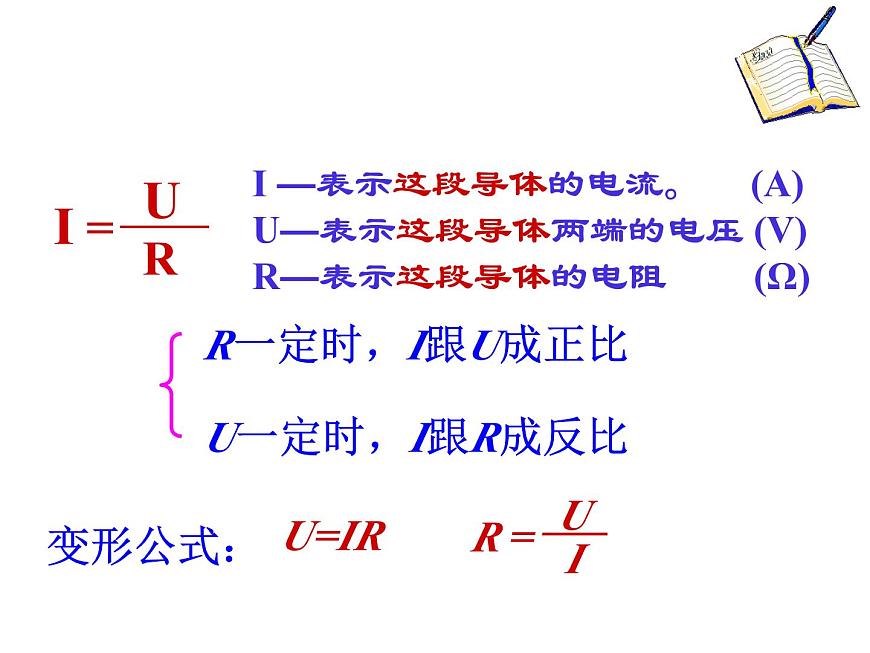

I —表示這段導體的電流。 (A) U—表示這段導體兩端的電壓 (V) R—表示這段導體的電阻 (Ω)
U一定時，I跟R成反比
R一定時，I跟U成正比
歐姆定律公式說明： （1）公式中的單位； （2）公式中的各個物理量要一一對應； （必須對應于同一段電路，同一時刻） （3）根據 不能說 “導體的電阻跟導體兩端的電壓成正比，跟導體中的電流成反比?！边@個式子只表明電阻 R 等于 U與 I 的比值。
電阻是導體本身的一種性質，它只跟導體的材料、長度、橫截面積和溫度有關，跟電流、電壓無關。
（1）讀題、審題（注意已知量的內容）；（2）根據題意畫出電路圖；（3）在圖上標明已知量的符號、數值和未知量的符號；（4）選用物理公式進行計算（書寫格式要完整規范）。
1．用公式進行計算的一般步驟：
（U=U1+U2）　　　 　　　
（U=U1=U2）　　　 　　　
兩導體串聯，電流比I1：I2= 。串聯電路的電阻起 作用，分配關系是 。 　　　 　　　
兩導體并聯，電壓比U1：U2= 。并聯電路的電阻起 作用，分配關系是 。 　　　 　　　
　　例1 一輛汽車的車燈，燈絲電阻為30 Ω，接在12 V的電源兩端，求通過這盞電燈的電流。
（2）列出已知條件和所求量；
　　例2 如圖，閉合開關后，電壓表的示數為6V,電流表的示數是0.3 A，求電阻R的阻值。
應用2：已知電阻、電流，求電壓
◆在如圖所示的電路中，調節滑動變阻器 R′，使燈泡正常發光，用電流表測得通過它的電流值是0.6A.已知該燈泡正常發光時的電阻是20Ω,求燈泡兩端的電壓。
燈泡兩端的電壓是12V。
◆某同學用一只電流表和燈泡串聯，測得它正常發光時的電流是0.18A，再用電壓表測得燈泡兩端的電壓是220V，試計算燈絲正常發光時的電阻值。
應用3：已知電流、電壓，求電阻
◆ 加在某一電阻器兩端的電壓為5V時，通過它的電流是0.5 A，則該電阻器的電阻應是多大？如果兩端的電壓增加到20V，此時這個電阻器的電阻值是多大？通過它的電流是多大？
U1=5V，I1=0.5A
U2=20V，R=10 Ω
內容：導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成反比
公式： I = U/R
變形公式 : U=I R R=U/ I
　　1．關于電流跟電壓和電阻的關系，下列說法正確的是（ ） 　A．導體的電阻越大，通過導體的電流越小 　B．導體的電阻越大，通過導體的電流越大 　C．導體兩端的電壓越大，導體的電阻越大，通過導體的電流也越大 　D．在導體兩端的電壓一定的情況下，導體的電阻越小，通過導體的電流越大
A、當導體兩端電壓為零時，導體電阻也為零。B、導體兩端的電壓越大，導體的電阻也越大C、導體中的電流越大，導體的電阻也越大。D、導體的電阻是導體本身的性質，它的大小與導體兩端的電壓及導體中的電流無關。
2.根據歐姆定律公式 可導出 關于此式，下列說法正確的是( )
　　3．一條鎳鉻合金線的兩端加上4 V電壓時，通過的電流是0.2 A，則它的電阻是 Ω。若合金線的兩端電壓增至16 V時，它的電阻是 Ω，這時若要用電流表測量它的電流，應選用量程為 A的電流表。
20
　　4．關于歐姆定律，下列敘述中錯誤的是（ ）　　A．在相同電壓下，導體的電流和電阻成反比　　B．對同一個導體，導體中的電流和電壓成正比　　C．因為電阻是導體本身的性質，所以電流只與導體兩端的電壓成正比　　D．導體中的電流與導體兩端的電壓有關，也與導體的電阻有關
　　5．在探究電阻兩端的電壓跟通過電阻的電流的關系時，小東選用了兩個定值電阻R1、R2分別做實驗，他根據實驗數據畫出了如圖所示的圖象，請你根據圖象比較電阻R1與R2的大小，R1 R2。（選填“大于”、“等于” 或“小于”）
6.一個電熨斗的電阻是80Ω，接在 220V的電壓上，流過它的電流是多少?
7.一個定值電阻的阻值是10Ω，使用時流過的電流是200mA，加在這個定值電阻兩端的電壓是多大？
8.某小燈泡工作時兩端的電壓是2.5V，用電流表測得此時的電流是300mA，此燈泡工作時的電阻是多少？
串聯導體相當于增加了導體的 ____ ，所以串聯的總電阻 ＿ 于各串聯導體的電阻。
并聯導體相當于增加了導體的 ，所以并聯的總電阻　 ＿ 　　于各并聯導體的電阻。
串聯電路的總電阻等于各電阻之和
1、推導串聯電路的總電阻
∵ U=U1+U2 U=IR U1=I1R1∴IR=I1R1+I2R2 ∵I=I1=I2 ∴ R=R1+R2
串聯電路中，一個電阻變大總電阻將：
若將n個阻值都為R0的電阻串聯總電阻為：
2、推導并聯電路的總電阻
U=U1=U2
并聯電路總電阻的倒數等于各電阻的倒數之和。
并聯電路中一個分電阻變大，總電阻也變大。
并聯的電阻個數越多，總電阻越小。
根據歐姆定律的變形表達式可得：
若將n個阻值都為R0的電阻并聯總電阻為：
串聯電路中電阻越大，分得的電壓越大。若R1 > R2, 則U1 > U2若R1 = R2, 則U1 = U2若R1 < R2, 則U1 < U2
二、串聯電路和并聯電路
1）概述串聯電路的電流 、電壓和電阻的特點
2）概述并聯電路的電流、電壓和電阻的特點
（一）串聯電路的電流、電壓和電阻特點：
串聯電路中的電流處處相等（I=I1=I2）
串聯電路中總的電壓等于各部分電阻兩端的電壓之和（U=U1+U2） 　　　 　　　
串聯電路的總電阻等于各部分的電阻之和（R總=R1+R2）。
（二）并聯電路的電流、電壓和電阻特點：
并聯電路中干路上的總電流等于各條支路的電流之和（I=I1+I2） 　　　　　　　　　　　　　
并聯電路中兩端的總電壓等于各支路兩端的電壓（U=U1=U2）　　　 　　　
總電阻的倒數等于各支路電阻的倒數之和1/R總=1/R1+1/R2
三、應用歐姆定律解決簡單的電學問題
1、有兩個導體，電阻分別為10?和30?，把它 們串聯接通后通過10?電阻的電流是0.5A 求：①電源電壓是多少？ ②兩個電阻上的電壓分別是多少？ ③串聯電路中電阻和電壓有什么關系？
① R=R1+R2=10?+30?=40?
U=IR=0.5A×40?=20V
② U1=I1R1=0.5A×10?=5V
U2=I2R2=0.5A×30?=15V
③串聯電路中電阻和電壓有什么關系？
把電源電壓按電阻比例分配
B、總電阻比任何一個電阻大；
串聯電路具有分壓的作用
各電阻的兩端電壓與電阻成正比
知識總結：串聯電路的電阻間關系
A、串聯電路總電阻等于各導體電阻之和 R總=R1+R2
D、n個阻值相同的電阻R0串聯，R總=nR0；
C、串聯電路相當于增加了導體了的長度串聯電阻越多，總電阻越大；
2、R1和R2兩個電阻，阻值分別為4?和8?，并聯后接到電壓為12V的電源上， 求： ①R1和R2中通過的電流有多大？ ②干路中電流有多大？ ③通過R1和R2的電流和兩個電阻有什么關系？
② I=I1+I2=3A+1.5A=4.5A
③通過R1和R2的電流和兩個電阻有什么關系？
把干路電流按電阻反比例分配
A、并聯電路總電阻的倒數等于各支路電阻的倒數之和；
B、并聯電路的總電阻比任何一個支路電阻要??；
通過各支路的電流與電阻成反比
并聯電路具有分流的作用
知識總結：并聯電路的電阻間關系
C、并聯電路相當于增加導體的橫截面積； 并聯支路越多，橫截面積越大，總電阻越??；
D、n個阻值相同的電阻R0并聯，R總=R0/n；
3.電源電壓保持不變, R1 = R2 = R3 = 20Ω ,當S1、S2都斷開，電流表示數是0.3A，求：（1）電源電壓（2）S1、S2都閉合時，電流表示數是多少？
當S1、S2都斷開時：
當S1、S2都閉合時：
四、學以致用----解決簡單的電學問題
1、兩個電阻R1＝5歐，R2＝10歐，串聯接到電源上，則I1：I2＝？ U1：U2＝？如果是并聯接到電源上，則I1：I2＝？ U1：U2＝？
2、R1和R2兩個電阻并聯， R1 ：R2＝1：4， 干路中的I=1安，則I1=？
34．在如圖電路中，電阻R1的阻值為10Ω．閉合開關S，電流表A1的示數為0.3A，電流表A的示數為0.5A．求：(1)通過電阻R2的電流．(2)電源電壓．(3)電阻R2的阻值．
5．如圖所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，電源電壓恒定不變，若開關S1閉合，S2斷開時，電流表的讀數是0.3A， 求(1)電源電壓多大？(2)當S1和S2都斷開時，電流表的讀數多大？(3)當S1、S2都閉合時，電流表的讀數是多大？ (1)(2)(3)
