?專題11 電磁感應

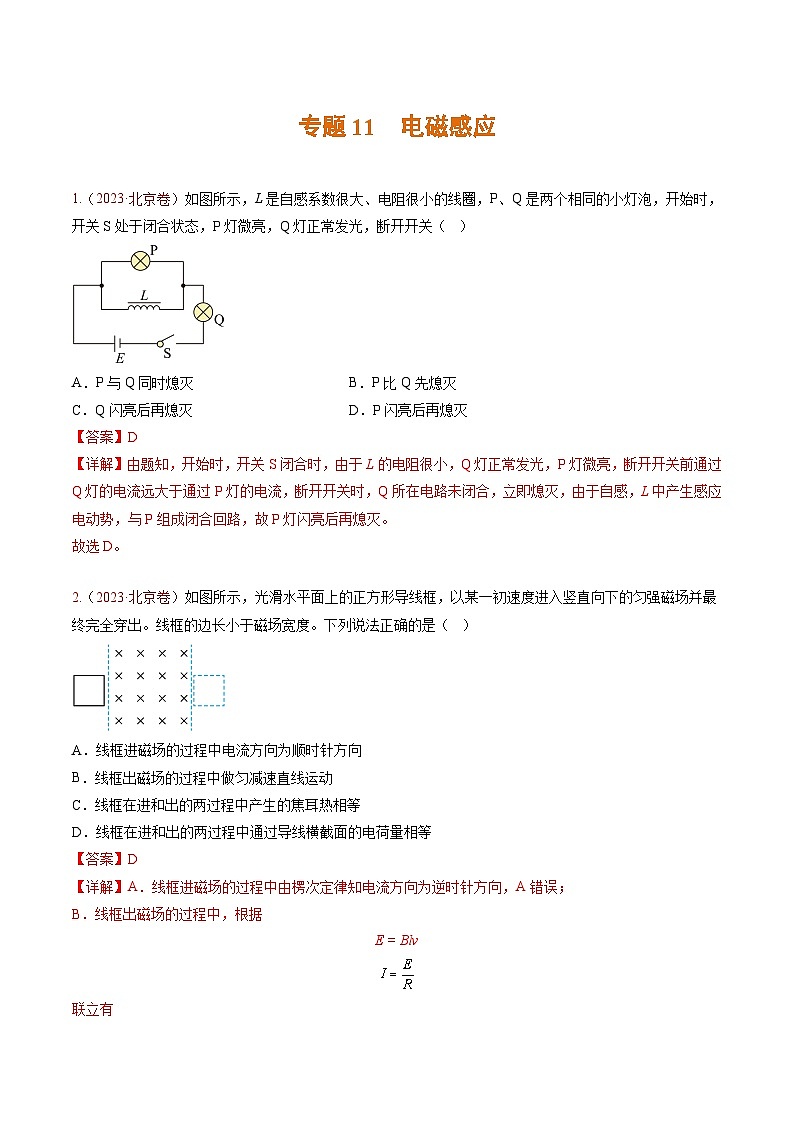

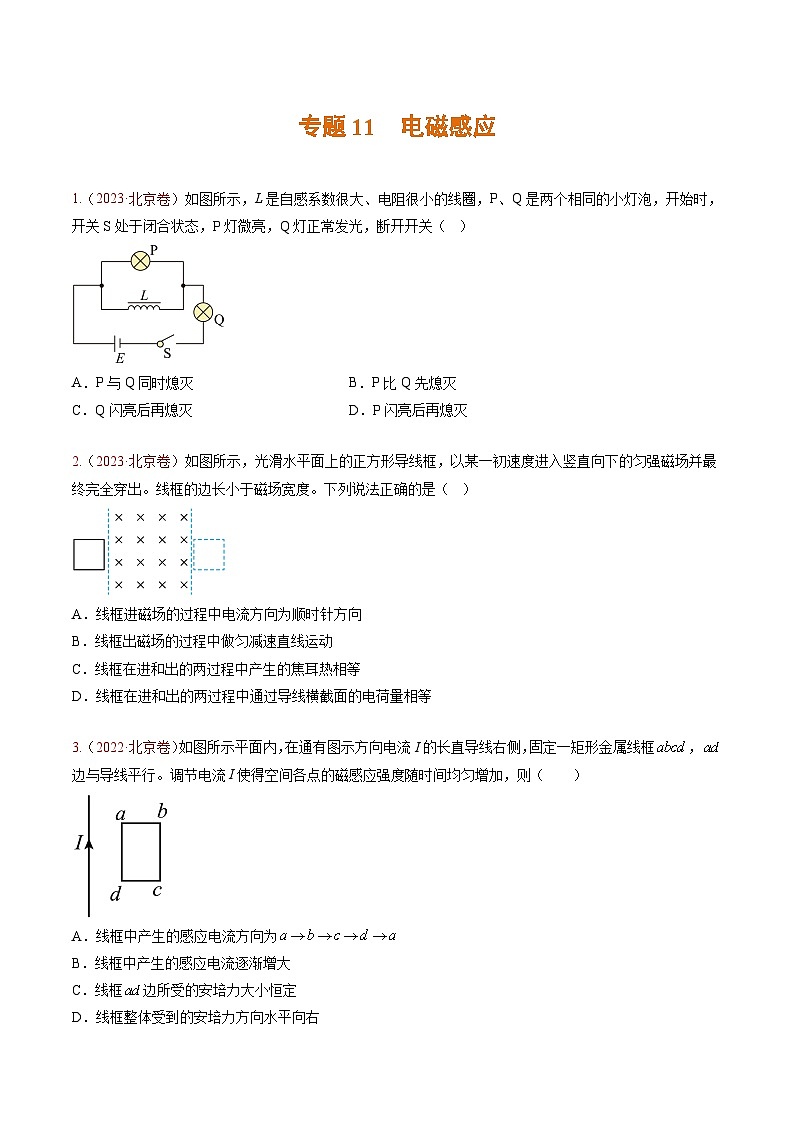

1.（2023·北京卷）如圖所示，L是自感系數很大、電阻很小的線圈，P、Q是兩個相同的小燈泡，開始時，開關S處于閉合狀態，P燈微亮，Q燈正常發光，斷開開關（???）
??
A．P與Q同時熄滅 B．P比Q先熄滅
C．Q閃亮后再熄滅 D．P閃亮后再熄滅

2.（2023·北京卷）如圖所示，光滑水平面上的正方形導線框，以某一初速度進入豎直向下的勻強磁場并最終完全穿出。線框的邊長小于磁場寬度。下列說法正確的是（???）
??
A．線框進磁場的過程中電流方向為順時針方向
B．線框出磁場的過程中做勻減速直線運動
C．線框在進和出的兩過程中產生的焦耳熱相等
D．線框在進和出的兩過程中通過導線橫截面的電荷量相等

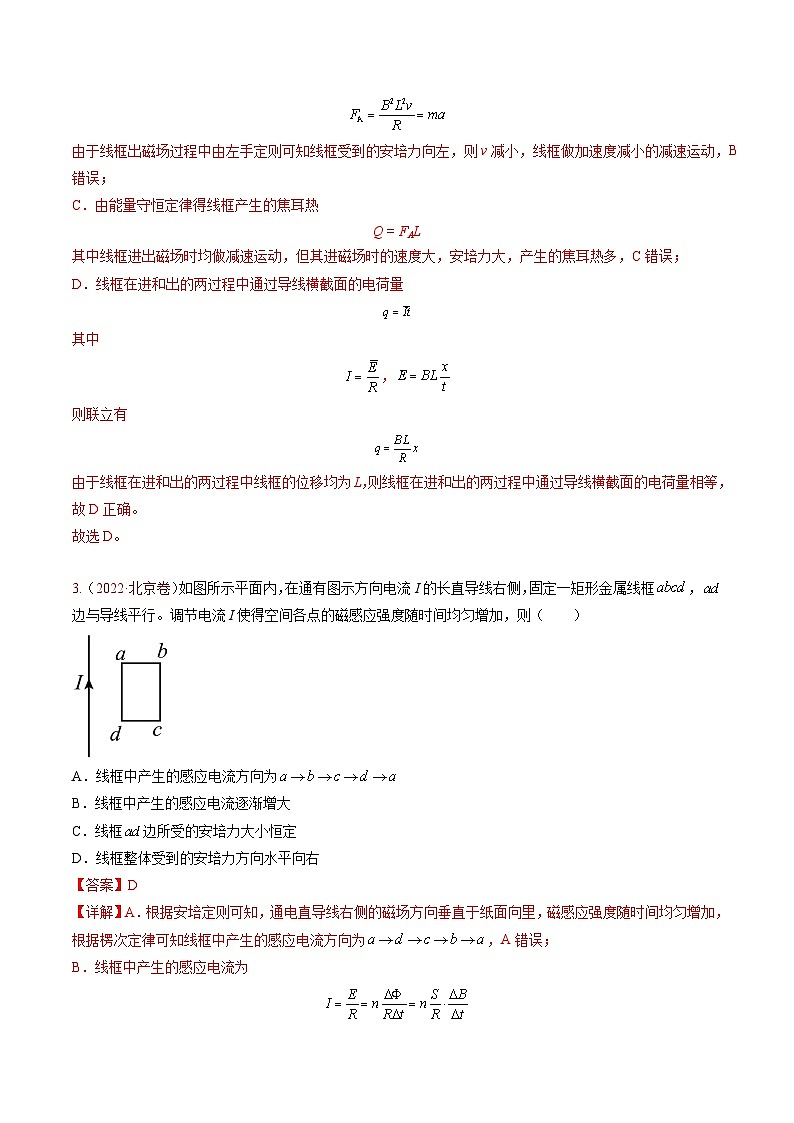

3.（2022·北京卷）如圖所示平面內，在通有圖示方向電流I的長直導線右側，固定一矩形金屬線框，邊與導線平行。調節電流I使得空間各點的磁感應強度隨時間均勻增加，則（　?。?br />
A．線框中產生的感應電流方向為
B．線框中產生的感應電流逐漸增大
C．線框邊所受的安培力大小恒定
D．線框整體受到的安培力方向水平向右

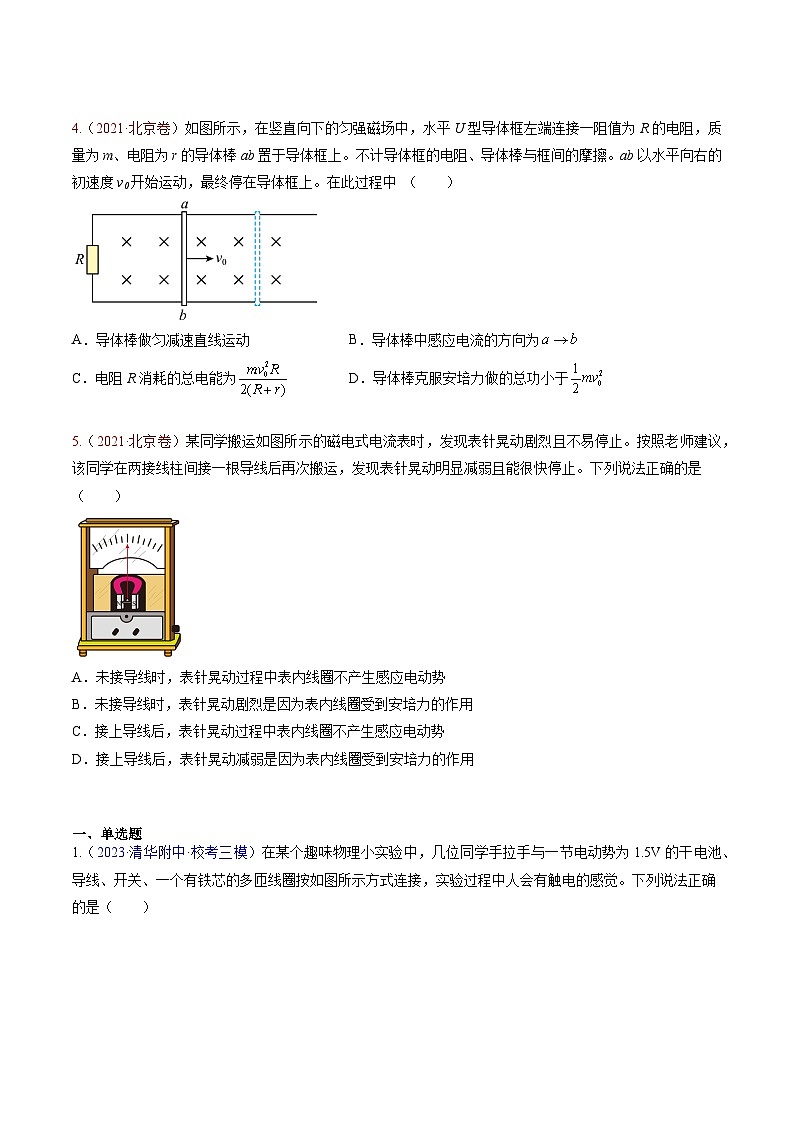

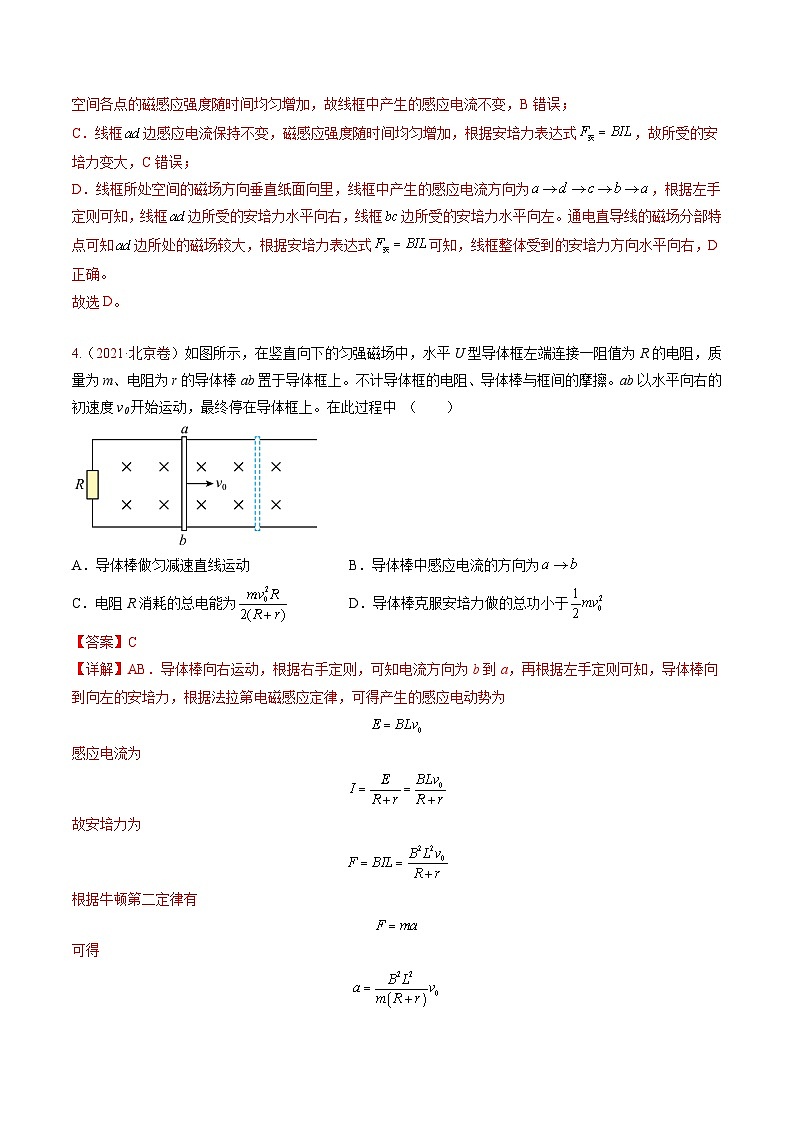

4.（2021·北京卷）如圖所示，在豎直向下的勻強磁場中，水平U型導體框左端連接一阻值為R的電阻，質量為m、電阻為r的導體棒ab置于導體框上。不計導體框的電阻、導體棒與框間的摩擦。ab以水平向右的初速度v0開始運動，最終停在導體框上。在此過程中 （　?。?br />
A．導體棒做勻減速直線運動 B．導體棒中感應電流的方向為
C．電阻R消耗的總電能為 D．導體棒克服安培力做的總功小于

5.（2021·北京卷）某同學搬運如圖所示的磁電式電流表時，發現表針晃動劇烈且不易停止。按照老師建議，該同學在兩接線柱間接一根導線后再次搬運，發現表針晃動明顯減弱且能很快停止。下列說法正確的是（　?。?br />
A．未接導線時，表針晃動過程中表內線圈不產生感應電動勢
B．未接導線時，表針晃動劇烈是因為表內線圈受到安培力的作用
C．接上導線后，表針晃動過程中表內線圈不產生感應電動勢
D．接上導線后，表針晃動減弱是因為表內線圈受到安培力的作用


一、單選題

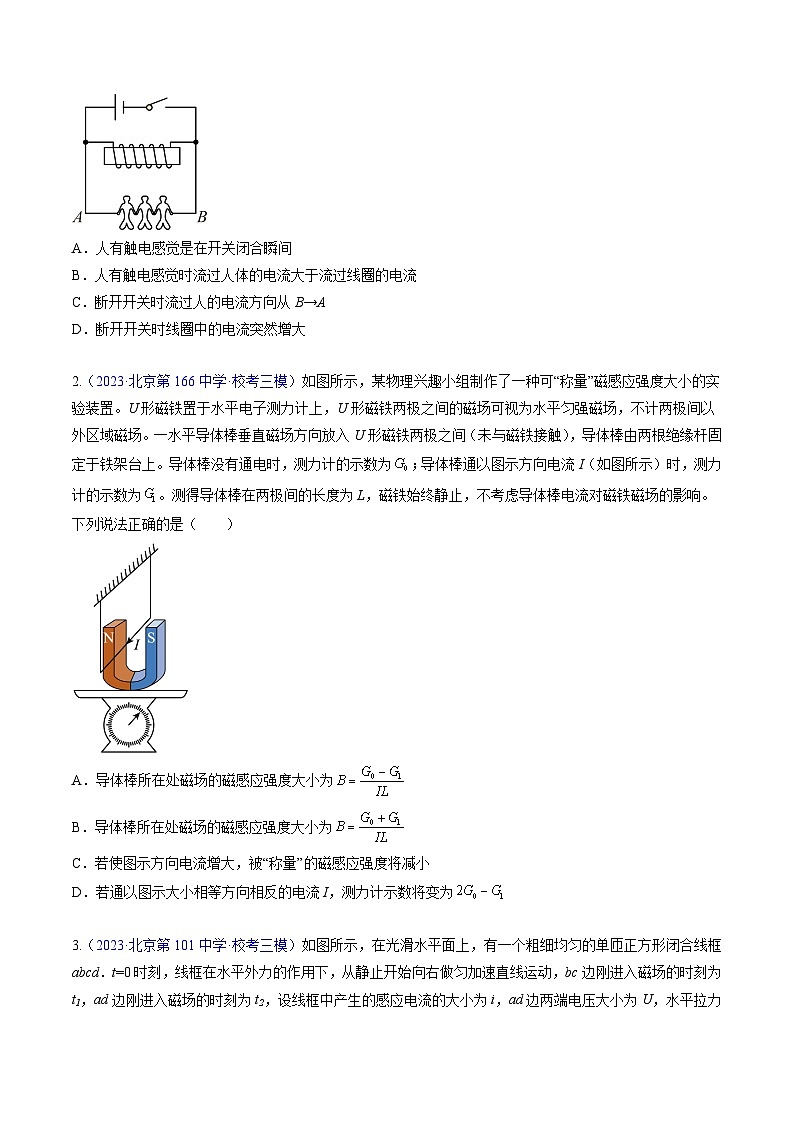

1.（2023·清華附中·?？既＃┰谀硞€趣味物理小實驗中，幾位同學手拉手與一節電動勢為1.5V的干電池、導線、開關、一個有鐵芯的多匝線圈按如圖所示方式連接，實驗過程中人會有觸電的感覺。下列說法正確的是（　?。?br />
A．人有觸電感覺是在開關閉合瞬間
B．人有觸電感覺時流過人體的電流大于流過線圈的電流
C．?dāng)嚅_開關時流過人的電流方向從B→A
D．?dāng)嚅_開關時線圈中的電流突然增大

2.（2023·北京第166中學·?？既＃┤鐖D所示，某物理興趣小組制作了一種可“稱量”磁感應強度大小的實驗裝置。U形磁鐵置于水平電子測力計上，U形磁鐵兩極之間的磁場可視為水平勻強磁場，不計兩極間以外區域磁場。一水平導體棒垂直磁場方向放入U形磁鐵兩極之間（未與磁鐵接觸），導體棒由兩根絕緣桿固定于鐵架臺上。導體棒沒有通電時，測力計的示數為；導體棒通以圖示方向電流I（如圖所示）時，測力計的示數為。測得導體棒在兩極間的長度為L，磁鐵始終靜止，不考慮導體棒電流對磁鐵磁場的影響。下列說法正確的是（　?。?br />
A．導體棒所在處磁場的磁感應強度大小為
B．導體棒所在處磁場的磁感應強度大小為
C．若使圖示方向電流增大，被“稱量”的磁感應強度將減小
D．若通以圖示大小相等方向相反的電流I，測力計示數將變?yōu)?br />
3.（2023·北京第101中學·?？既＃┤鐖D所示，在光滑水平面上，有一個粗細均勻的單匝正方形閉合線框abcd．t=0時刻，線框在水平外力的作用下，從靜止開始向右做勻加速直線運動，bc邊剛進入磁場的時刻為t1，ad邊剛進入磁場的時刻為t2，設線框中產生的感應電流的大小為i，ad邊兩端電壓大小為U，水平拉力大小為F，則下列i、U、F隨運動時間t變化關系圖像正確的是

A． B．C．D．

4.（2023·北京第101中學·?？既＃┤鐖D所示，左右兩套裝置完全相同，用導線懸掛的金屬細棒ab、cd分別位于兩個蹄形磁鐵的中央，懸掛點用導線分別連通．現用外力使ab棒向右快速擺動，則此時cd棒受到的安培力方向及這個過程中右側裝置的工作原理相當于

A．cd棒受到的安培力向右，右側裝置的工作原理相當于電動機
B．cd棒受到的安培力向左，右側裝置的工作原理相當于發電機
C．cd棒受到的安培力向右，右側裝置的工作原理相當于發電機
D．cd棒受到的安培力向左，右側裝置的工作原理相當于電動機

5.（2023·北大附中·?？既＃┐烹娛诫娏鞅硎浅Ｓ玫碾妼W(xué)實驗器材。如圖所示，電表內部由線圈、磁鐵極靴、圓柱形.軟鐵螺旋彈簧等構成。下列說法正確的是（　?。?br />
A．極靴與圓柱形軟鐵之間為勻強磁場.
B．當線圈中電流方向改變時，線圈受到的安培力方向不變
C．通電線圈通常繞在鋁框上，主要因為鋁的電阻率小，可以減小焦耳熱的產生
D．在運輸時.通常把正、負極接線柱用導線連在一起，是應用了電磁阻尼的原理

6.（2023·北大附中·?？既＃?831年8月，法拉第在軟鐵環兩側分別繞有M、N兩個線圈的實驗中，發現了電磁感應現象。裝置如圖所示，在正確操作的情況下，符合實驗事實的選項是（　　）

A．閉合開關瞬間，電流計指針無偏轉
B．閉合開關穩定后，電流計指針有偏轉
C．開關斷開的瞬間，感應電流的方向為a→電流計→b
D．將繞線的鐵環換成木環，閉合開關瞬間，電流計指針會明顯偏轉

7.（2023·北京房山·統考二模）如圖所示，在“探究感應電流產生的條件”實驗中，正確連接好電路后，關于該實驗，下列說法不正確的是（　?。?br />
A．開關閉合瞬間，電流表的指針發生偏轉
B．開關閉合后，電路達穩定狀態，電流表指針不發生偏轉
C．開關閉合后，線圈A從線圈B中插入與拔出時，電流表指針發生偏轉
D．開關閉合后，滑動變阻器的滑片勻速滑動，電流表指針不發生偏轉

8.（2023·北京房山·統考二模）矩形線圈abcd繞垂直于磁感線的固定軸OO′勻速轉動，線圈平面位于如圖所示的勻強磁場中。下列說法正確的是（　　）

A．圖甲時刻通過線圈的磁通量變化率最大 B．圖乙時刻線圈中感應電流方向改變
C．圖丙時刻線圈中磁通量最大 D．圖丁時刻線圈中感應電動勢最小

9.（2023·北京朝陽·統考一模）如圖所示，足夠長的平行光滑金屬導軌ab、cd水平放置，間距為L，一端連接阻值為R的電阻。導軌所在空間存在豎直向下的、磁感應強度大小為B的勻強磁場。質量為m、電阻為r的導體棒MN放在導軌上，其長度恰好等于導軌間距，與導軌接觸良好。導軌的電阻可忽略不計。時金屬棒以初速度v水平向右運動，經過一段時間停在導軌上。下列說法不正確的是（　?。?br />
A. 全過程中，金屬棒克服安培力做功為
B. 全過程中，電阻R上產生的焦耳熱為
C. 時刻，金屬棒受到的安培力大小為
D. 時刻，金屬棒兩端的電壓

10．（2023·北京朝陽·統考一模）某同學利用電壓傳感器來研究電感線圈工作時的特點。圖甲中三個燈泡完全相同，不考慮溫度對燈泡電阻的影響。在閉合開關S的同時開始采集數據，當電路達到穩定狀態后斷開開關。圖乙是由傳感器得到的電壓u隨時間t變化的圖像。不計電源內阻及電感線圈L的電阻。下列說法正確的是（　?。?br />
A. 開關S閉合瞬間，流經燈和的電流相等
B. 開關S閉合瞬間至斷開前，流經燈的電流保持不變
C. 開關S斷開瞬間，燈閃亮一下再熄滅
D. 根據題中信息，可以推算出圖乙中與的比值

11．（2023·北京東城·統考一模）如圖所示，用同種細導線做成兩個閉合單匝線圈，正方形線圈的邊長與圓形線圈的直徑相等，把它們放入磁感應強度隨時間均勻變化的同一勻強磁場中，線圈所在平面均與磁場方向垂直，若正方形，圓形線圈中感應電動勢分別用，表示，感電流分別用，表示，則（ ）

A. B.
C. D.

12.（2023·北京市中關村中學·?？既＃┠惩瑢W(xué)用圖所示裝置探究影響感應電流方向的因素，將磁體從線圈中向上勻速抽出時，觀察到靈敏電流計指針向右偏轉。關于該實驗，下列說法正確的是（　　）

A．必須保證磁體勻速運動，靈敏電流計指針才會向右偏轉
B．若將磁體向上加速抽出，靈敏電流計指針也會向右偏轉
C．將磁體的N、S極對調，并將其向上抽出，靈敏電流計指針仍向右偏轉
D．將磁體的N、S極對調，并將其向下插入，靈敏電流計指針仍向左偏轉

13．（2023·北京東城·統考一模）如圖所示電路中，燈泡A，B的規格相同，電感線圈L的自感系數足夠大且電阻可忽略。下列說法正確的是（　　）

A. 開關S由斷開變?yōu)殚]合時，A，B同時變亮，之后亮度都保持不變
B. 開關S由斷開變?yōu)殚]合時，B先亮，A逐漸變亮，最后A，B一樣亮
C. 開關S由閉合變?yōu)閿嚅_時，A，B閃亮一下后熄滅
D. 開關S由閉合變?yōu)閿嚅_時，A閃亮一下后熄滅，B立即熄滅

14．（2023·北京豐臺·統考一模）某實驗裝置如圖所示，在鐵芯上繞著兩個線圈和。如果線圈中電流與時間的關系有圖所示的甲、乙、丙、丁四種情況，那么在這段時間內，哪種情況可以觀察到線圈中有感應電流？



15．（2023·北京豐臺·統考一模）如圖甲所示，某同學在研究電磁感應現象時，將一線圈兩端與電流傳感器相連，強磁鐵從長玻璃管上端由靜止下落，電流傳感器記錄了強磁鐵穿過線圈過程中電流隨時間變化的圖像，時刻電流為0，如圖乙所示。下列說法正確的是（　?。?br />
A. 在時刻，穿過線圈的磁通量的變化率為0
B. 在到時間內，強磁鐵的加速度大于重力加速度
C. 強磁鐵穿過線圈的過程中，受到線圈的作用力先向上后向下
D. 在到的時間內，強磁鐵重力勢能的減少量等于其動能的增加量

16．（2023·北京海淀八模（一））一根帶有絕緣皮的硬質細導線順次繞成如圖所示的線圈，其中大圓面積為S1，小圓面積均為S2，垂直線圈平面方向有一隨時間t變化的磁場，磁感應強度大小，B0和k均為常量，則線圈中總的感應電動勢大小為（　?。?br />
A. B.
C. D.

17．（2023·北京海淀八模（二））一個半徑為r、質量為m、電阻為R的金屬圓環，用一根長為L的絕緣輕細桿懸掛于O點，在O的正下方有一半徑為的圓形勻強磁場區域，其圓心與O在同一豎直線上，若金屬環的圓心為，如圖所示。現使絕緣輕細桿由水平位置由靜止釋放，下擺中金屬環所在平面始終垂直磁場，已知重力加速度為g，忽略空氣阻力。則下列說法正確的是（　?。?br />
A. 金屬環最終可能靜止在點的正下方
B. 金屬環在進人磁場時所受安培力的方向沿連線方向
C. 金屬環在整個過程中產生的焦耳熱是
D. 金屬環在第一次進入磁場過程中通過導線截面的電量為

18．（2023·北京海淀八模（三））近代物理研究表明K-介子衰變的方程為，其中K-介子和π-介子帶負電的基元電荷，介子不帶電。一個K-介子在磁感應強度為B的勻強磁場中做半徑為R的勻速圓周運動，在某時刻K-介子發生衰變，觀察到π-介子做半徑為2R的勻速圓周運動，運動軌跡如圖所示，介子的軌跡未畫出。則K-介子、π-介子、介子的動量大小之比為（　?。?br />
A. B. C. D. 2：1：3

19．（2023·北京海淀八模（三））如圖所示，abcd是邊長為l、電阻為R的正方形金屬框，磁場區域邊界PM與PN的夾角，磁感應強度B=B0，此時P點位于cd的中點。下列說法正確的是（　?。?br />
A. 若將金屬框以bd為軸向紙面外轉動角度，通過金屬框截面的電量為
B. 若將金屬框以ad為軸向紙面外轉動角度，通過金屬框截面的電量為
C. 若將金屬框以bd為軸向紙面外轉動角度，通過金屬框截面的電量為
D. 若將金屬框向右移動l，通過金屬框截面的電量為

20．（2023·北京平谷·統考一模）摩托車和汽車上裝有的磁性轉速表的結構原理如圖所示，轉軸Ⅰ隨待測物沿圖示方向旋轉，永久磁體同步旋轉。鋁盤、游絲和指針固定在轉軸Ⅱ上，鋁盤靠近永久磁體，當待測物以一定的轉速旋轉時，指針指示的轉角即對應于被測物的轉速。下列說法正確的是（ ）

A. 鋁盤接通電源后，通有電流的鋁盤才會在磁場作用下帶動指針轉動
B. 永久磁體轉動時，鋁盤中產生感應電流，感應電流使鋁盤受磁場力作用而轉動
C. 刻度盤上的零刻度線應標在刻度盤的a端
D. 若去掉游絲和指針，使轉軸Ⅱ可以無阻礙地自由轉動，鋁盤就能同永久磁體完全同步轉動

21．（2023·北京延慶·統考一模）圖1和圖2是教材中演示自感現象的兩個電路圖，和為電感線圈。實驗時，斷開開關瞬間，燈突然閃亮，隨后逐漸變暗；閉合開關，燈逐漸變亮，而另一個相同的燈立即變亮，最終與的亮度相同。下列說法正確的是（　?。?br />
A. 圖1中，的電阻值小于的電阻值
B. 圖1中，斷開開關瞬間，流過的電流方向自右向左
C. 圖2中，閉合瞬間，中電流與變阻器R中電流相等
D. 圖2中，閉合電路達到穩定時，變阻器R的電阻值大于的電阻值

22．（2023·北京延慶·統考一模）如圖甲所示，100匝的線圈（圖中只畫了2匝）兩端A、B與一個的電阻相連。線圈內有垂直紙面向里的勻強磁場，穿過線圈的磁通量按圖乙所示規律變化。已知線圈的電阻，則（ ）

A. 線圈內感應電流的方向為順時針 B. A點電勢比B點電勢低
C. 通過電阻R的電流大小為 D. 內電路中產生的電能為

23．（2023·北京延慶·統考一模）利用霍爾元件可以進行微小位移的測量．如圖甲所示，將固定有霍爾元件的物體置于兩塊磁性強弱相同、同極相對放置的磁體縫隙中，建立如圖乙所示的空間坐標系．保持沿x方向通過霍爾元件的電流I不變，當物體沿z軸方向移動時，由于不同位置處磁感應強度B不同，霍爾元件將在y軸方向的上、下表面間產生不同的霍爾電壓．當霍爾元件處于中間位置時，磁感應強度B為0，為0，將該點作為位移的零點．在小范圍內，磁感應強度B的大小和坐標z成正比，這樣就可以把電壓表改裝成測量物體微小位移的儀表．下列說法中正確的是（ ）

A. 在小范圍內，霍爾電壓的大小和坐標z成反比
B. 測量某一位移時，只減小霍爾元件在y軸方向的尺寸，測量結果將偏大
C. 其他條件相同的情況下，霍爾元件沿z軸方向的長度越小，霍爾電壓越小
D. 若霍爾元件中導電的載流子為電子，若測出霍爾元件的下表面電勢高，說明元件的位置坐標

24．（2023·北京四中·?？家荒＃┤鐖D所示，豎直放置的“”形光滑導軌寬為L，矩形勻強磁場Ⅰ、Ⅱ的高和間距均為d，磁感應強度為B。質量為m的水平金屬桿由靜止釋放，進入磁場Ⅰ和Ⅱ時的速度相等。金屬桿在導軌間的電阻為R，與導軌接觸良好，其余電阻不計，重力加速度為g。則金屬桿（　?。?br />
A. 剛進入磁場Ⅰ時加速度方向豎直向下
B. 穿過磁場Ⅰ的時間等于在兩磁場之間的運動時間
C. 穿過兩磁場產生的總熱量為4mgd
D. 釋放時距磁場Ⅰ上邊界的高度h可能小于
25．（2023·北京海淀·統考一模）如圖所示，空間中存在豎直向下、磁感應強度為的勻強磁場。邊長為的正方形線框的總電阻為。除邊為硬質金屬桿外，其它邊均為不可伸長的輕質金屬細線，并且邊保持不動，桿的質量為。將線框拉至水平后由靜止釋放，桿第一次擺到最低位置時的速率為。重力加速度為，忽略空氣阻力。關于該過程，下列說法正確的是（　　）

A. 端電勢始終低于端電勢
B. 桿中電流的大小、方向均保持不變
C. 安培力對桿的沖量大小為
D. 安培力對桿做功為

26．（2023·北京石景山·統考一模）如圖所示平面內，在通有圖示方向電流I的長直導線右側，固定一矩形金屬線框，邊與導線平行。調節電流I使得空間各點的磁感應強度隨時間均勻增加，則（　?。?br />
A. 線框中產生的感應電流方向為
B. 線框中產生的感應電流逐漸增大
C. 線框邊所受的安培力大小恒定
D. 線框整體受到的安培力方向水平向右

27．（2023·北京石景山·統考一模）汽車使用的電磁制動原理示意圖如圖所示，當導體在固定通電線圈產生的磁場中運動時，會產生渦流，使導體受到阻礙運動的制動力。下列說法正確的是（　?。?br />
A. 制動過程中，導體不會發熱
B. 制動力的大小與導體運動的速度無關
C. 改變線圈中的電流方向，導體就可獲得動力
D. 制動過程中導體獲得的制動力逐漸減小

28．（2023·北京房山·統考一模）如圖所示，電路中線圈L的自感系數足夠大，兩個燈泡和的規格相同，與線圈L串聯后接到電源上，與可調電阻串聯后接到電源上。先閉合開關S，調節電阻R，使兩個燈泡的亮度相同，再調節可調電阻，使它們都正常發光，然后斷開開關S。下列說法正確的是（　?。?br />
A．重新閉合開關S，先亮，后亮 B．?dāng)嚅_開關S，先熄滅，后熄滅
C．?dāng)嚅_開關S，先熄滅，后熄滅 D．?dāng)嚅_開關S，流過電流方向向左

29．（2023·北京房山·統考一模）如圖所示為磁流體發電機的示意圖，一束等離子體（含正、負離子）沿圖示方向垂直射入一對磁極產生的勻強磁場中，A、B是一對平行于磁場放置的金屬板，板間連入電阻R，不計粒子重力和粒子間相互作用，則（　?。?br />
A．電路穩定后，A、B板聚集電荷量基本不變
B．通過電阻R的電流方向向下
C．若只增大離子的射入速度，發電機的電動勢不變
D．若只增大兩極板的正對面積，發電機的電動勢將增大

30．（2023·北京門頭溝·統考一模）如圖所示，在豎直向下的勻強磁場中，水平U型導體框左端連接一阻值為R的電阻，電阻為r的導體棒ab置于導體框上。已知導體框的寬度為l，磁場的磁感應強度為B，不計導體框的電阻、導體棒與框間的摩擦。導體棒ab在外力F作用下以水平向右的速度v勻速運動。在此過程中（　?。?br />
A．線框abcd中的磁通量保持不變
B．導體棒ab產生的感應電動勢保持不變
C．導體棒ab中感應電流的方向為
D．外力F大小為

31．（2023·北京門頭溝·統考一模）某課外研究性學習小組在“如何防止電梯墜落的研究”中，設計的防止電梯墜落的應急安全裝置如圖所示。在電梯轎廂上安裝上永久磁鐵，電梯的井壁鋪設閉合金屬線圈A和B。下列說法正確的是（　?。?br />
A．電梯突然墜落時，該裝置可使電梯停在空中
B．電梯突然墜落時，該裝置不可能起到阻礙電梯下落的作用
C．電梯墜落至永久磁鐵圖示位置時，線圈A、B中電流方向相反
D．電梯墜落至永久磁鐵圖示位置時，已穿過線圈A，所以線圈A不會阻礙電梯下落

32．（2023·北京通州·統考一模）如圖所示，邊長為L的單匝均勻金屬線框置于光滑水平桌面上，在拉力作用下以恒定速度通過寬度為D、方向豎直向下的有界勻強磁場，線框的邊長L小于有界磁場的寬度D，在整個過程中線框的ab邊始終與磁場的邊界平行，若以I表示通過線框的電流（規定逆時針為正）、F表示拉力、P表示拉力的功率、表示線框ab兩點間的電勢差，則下列反映這些物理量隨時間變化的圖像中正確的是（　?。?br />
A. B.
C. D.

33.（2023·北京西城·統考二模）在勻強磁場中放置一個金屬圓環，磁場方向與圓環平面垂直。規定圖1所示磁場方向為正。當磁感應強度B隨時間t按圖2所示正弦規律變化時，下列說法正確的是（　?。?br />
A. 時刻，圓環中無感應電流
B. 時刻，圓環上各點受到的安培力最大
C. 時間內，圓環中感應電流方向始終沿順時針方向
D. 時間內，圓環先出現擴張趨勢，后出現收縮趨勢

34.（2023·北京西城·統考二模）將燈泡A、線圈L、電池組E和開關S連接成如圖所示的電路。先閉合開關S，使燈泡發光，然后斷開開關S，觀察到燈泡閃亮的現象。下列說法正確的是（　　）

A. 閉合S瞬間線圈L不產生自感電動勢
B. 斷開S瞬間電路中a點電勢低于b點
C. 斷開S前后通過燈泡A的電流大小不變
D. 閉合S后電源輸出的電功率等于燈泡A和線圈L的發熱功率之和

35.（2023·北京海淀·統考二模）如圖所示，MN和PQ是豎直放置的兩根平行光滑金屬導軌，導軌足夠長且電阻不計，MP間接有一定值電阻R，電阻為r的金屬桿cd保持與導軌垂直且接觸良好。桿cd由靜止開始下落并開始計時，桿cd兩端的電壓U、桿cd所受安培力的大小F隨時間t變化的圖像，以及通過桿cd的電流I、桿cd加速度的大小a隨桿的速率v變化的圖像，合理的是（　?。?br />
A. B.
C. D.

36.（2023·北京豐臺·統考二模）某實驗小組的同學用如圖所示裝置研究電磁感應現象，軟鐵環上繞有M、N兩個線圈，M線圈與電源和滑動變阻器相連，N線圈與電流表相連，閉合開關S的瞬間，觀察到電流表指針向右偏轉。下列說法正確的是（　?。?br />
A. 閉合S后，滑片P勻速向上滑動的過程中，電流表指針不偏轉
B. 閉合S后，滑片P加速向上滑動的過程中，電流表指針向左偏轉
C. 斷開S的瞬間，電流表指針不發生偏轉
D. 斷開S的瞬間，電流表指針向右偏轉

37.（2023·北京東城·統考二模）圖甲所示為一種手機無線充電裝置的簡化原理圖，充電基座內有送電線圈，手機中安裝有受電線圈。送電線圈接入正弦式交變電流，電流激發周期性變化的磁場，磁場在周圍空間激發感生電場，受電線圈中產生交變電流。圖乙所示為受電線圈的電流i隨時間t變化的圖像，圖丙所示為圖乙電流再經過整流電路（圖中未畫出）處理后的電流i'隨時間t'變化的圖像。下列說法正確的是（　?。?br />
A. 受電線圈工作原理是電流的磁效應
B. 送電線圈的電能先轉化為磁場能，再轉化為受電線圈的電能
C. 相同時間內，圖乙、圖丙電流通過相同電阻產生的熱量之比為2:1
D. 受電線圈未正對送電線圈放置時，受電線圈中感應電流的頻率變小

38.（2023·北京朝陽·統考二模）如圖所示，用細線吊起一個鋁環，將磁鐵的N極沿鋁環的中心軸線靠近鋁環，鋁環向右擺動。下列說法正確的是（　?。?br />
A. N極靠近鋁環時，從左向右看鋁環中的感應電流方向為順時針
B. 鋁環右擺的過程中，磁鐵對鋁環做的功大于鋁環動能的增加量
C. 僅將鋁環改為鐵環，鐵環也一定會向右擺動
D. 若將磁鐵的S極沿鋁環的中心軸線靠近鋁環，鋁環將會向左擺動

39.（2023·北京昌平·統考二模）如圖1所示，矩形導線框固定在變化的磁場中，線框平面與磁場垂直。線框中產生的感應電流如圖2所示（規定電流沿為正）。若規定垂直紙面向里為磁場正方向，能夠產生如圖所示的電流的磁場為（ ）

A. B.
C. D.

40.（2023·北京育才學?！ば？寄M）如圖所示，一沿水平方向的勻強磁場分布在豎直高度為2L的某矩形區域內（寬度足夠大），該區域的上下邊界MN、PS是水平的．有一邊長為L的正方形導線框abcd從距離磁場上邊界MN的某高處由靜止釋放下落而穿過該磁場區域．已知當線框的ab邊到達MN時線框剛好做勻速直線運動（以此時開始計時），以MN處為坐標原點，取如圖坐標軸x，并規定逆時針方向為感應電流的正方向，則關于線框中的感應電流與ab邊的位置坐標x間的以下圖線中，可能正確的是

A. B.
C. D.

41.（2023·北京六十六中學·校考模擬）如圖甲所示，虛線右側有一方向垂直紙面的有界勻強磁場，磁場的磁感應強度B隨時間t變化關系如圖乙所示（取磁場垂直紙面向里的方向為正方向），固定的閉合導線框一部分在磁場內。從t=0時刻開始，下列關于線框中感應電流i、線框ab邊受到的安培力F隨時間t變化圖象中，可能正確的是（取線框中逆時針方向的電流為正，安培力向右為正方向）（ ）

A. B. C. D.

42.（2023·北京十九中學·?？寄M）如圖所示，用材料、粗細均相同的電阻絲做成ab、cd、ef三種形狀的導線，分別放在電阻可忽略的足夠長的相同的光滑金屬導軌上，勻強磁場的方向垂直于導軌平面，在相同的水平外力F作用下，三根導線均向右做勻速運動，某一時刻撤去外力F，已知三根導線接入導軌間的長度關系滿足lab
