2023八年級物理上冊第四章光現象專項透鏡作圖作業課件新版滬科版

這是一份2023八年級物理上冊第四章光現象專項透鏡作圖作業課件新版滬科版，共12頁。

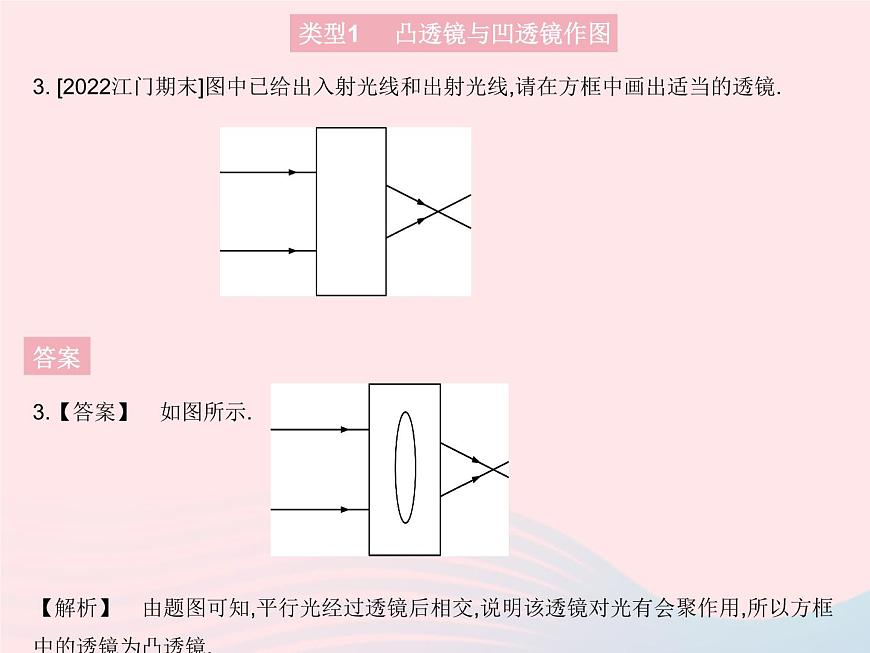

專項　透鏡作圖1. [2020福建中考]如圖,點光源S位于凸透鏡一側.在圖中畫出S發出的兩條光線通過凸透鏡后的折射光線.類型1 凸透鏡與凹透鏡作圖答案1.【答案】　如圖所示.【解析】　根據“經過凸透鏡光心的光線,傳播方向不變”和“與主光軸平行的光線,經凸透鏡折射后,折射光線經過凸透鏡另一側的焦點”完成作圖.2. [2020自貢中考]請?jiān)趫D中畫出光線經過凹透鏡后的光路圖(F為焦點).類型1 凸透鏡與凹透鏡作圖答案2.【答案】　如圖所示.【解析】　平行于主光軸的光線經凹透鏡折射后,折射光線的反向延長線通過焦點,延長線經過焦點的光線經凹透鏡折射后,折射光線平行于主光軸射出.3. [2022江門期末]圖中已給出入射光線和出射光線,請?jiān)诜娇蛑挟?huà)出適當?shù)耐哥R.類型1 凸透鏡與凹透鏡作圖答案3.【答案】　如圖所示.【解析】　由題圖可知,平行光經過透鏡后相交,說明該透鏡對光有會聚作用,所以方框中的透鏡為凸透鏡.4. 如圖所示,F1、F2分別為凹透鏡和凸透鏡的焦點,且兩透鏡的左焦點重合,請畫出圖中光線經透鏡折射后的完整光 路圖.類型1 凸透鏡與凹透鏡作圖答案4.【答案】　如圖所示.5. [2022 黃岡期末]防盜門上的“貓眼”相當于一個薄凹透鏡,人透過“貓眼”可以看到室外的景象.如圖為其簡化原理圖,請通過光路作圖說明人眼在室內A點所能看到室外景象的范圍.類型1 凸透鏡與凹透鏡作圖答案5.【答案】　如圖所示.【解析】　凹透鏡有發散光線的作用.人透過凹透鏡看到室外景象,說明室外景象的光經凹透鏡折射后能進入人的眼睛,據此畫圖.6. 畫出圖中兩條入射光線經凸透鏡后的折射光線,并畫出實像.類型2 凸透鏡成像規律作圖答案6.【答案】　如圖所示.【解析】　與凸透鏡主光軸平行的光線經凸透鏡折射后過焦點,過凸透鏡光心的光線傳播方向不變.兩條折射光線的交點即為M點的實像點M',過M'作主光軸的垂線段即得MN的實像M'N'.7. [2020大慶中考]一束光線射向凸透鏡,請補充完整這束光線通過凸透鏡的光路圖.類型2 凸透鏡成像規律作圖答案7.【答案】　如圖所示.【解析】　凸透鏡成像時,物體在二倍焦距處,所成的像是等大、倒立的實像,像在另一側的二倍焦距處,因此,過二倍焦距處的入射光線經凸透鏡折射后一定過另一側二倍焦距處.8. 圖中S'點為燭焰上S點的像,請通過作圖標出透鏡、一個焦點F的位置并完成光路圖.類型2 凸透鏡成像規律作圖答案8.【答案】　如圖所示.【解析】　連接SS'與主光軸交于O點,O點為凸透鏡的光心,過O點垂直主光軸作出凸透鏡.根據焦點的定義,由點S發出的平行光線,會聚到S'點上,此時折射光線與主光軸的交點便是焦點F.9. 如圖所示(F為凸透鏡的焦點),BC為某光線經過平面鏡后的反射光線,請?jiān)趫D中畫出與BC對應的入射光線和光線BC經凸透鏡后的折射光線.類型3 綜合作圖答案9.【答案】　如圖所示.10. 如圖,凹透鏡與凸透鏡的主光軸平行且凸透鏡的主光軸與水面重合,凹透鏡的虛焦點為F1,凸透鏡的焦點為F2,一條光線經凹透鏡(該光線的延長線過凹透鏡的虛焦點F1)折射后射向凸透鏡,后經凸透鏡折射后最終射入水中,請畫出此過程的光路圖.類型3 綜合作圖答案10.【答案】　如圖所示.
