2023年山西省晉中市榆次區中考物理二模試卷

這是一份2023年山西省晉中市榆次區中考物理二模試卷，共15頁。試卷主要包含了選擇題，實驗探究，綜合應用等內容，歡迎下載使用。

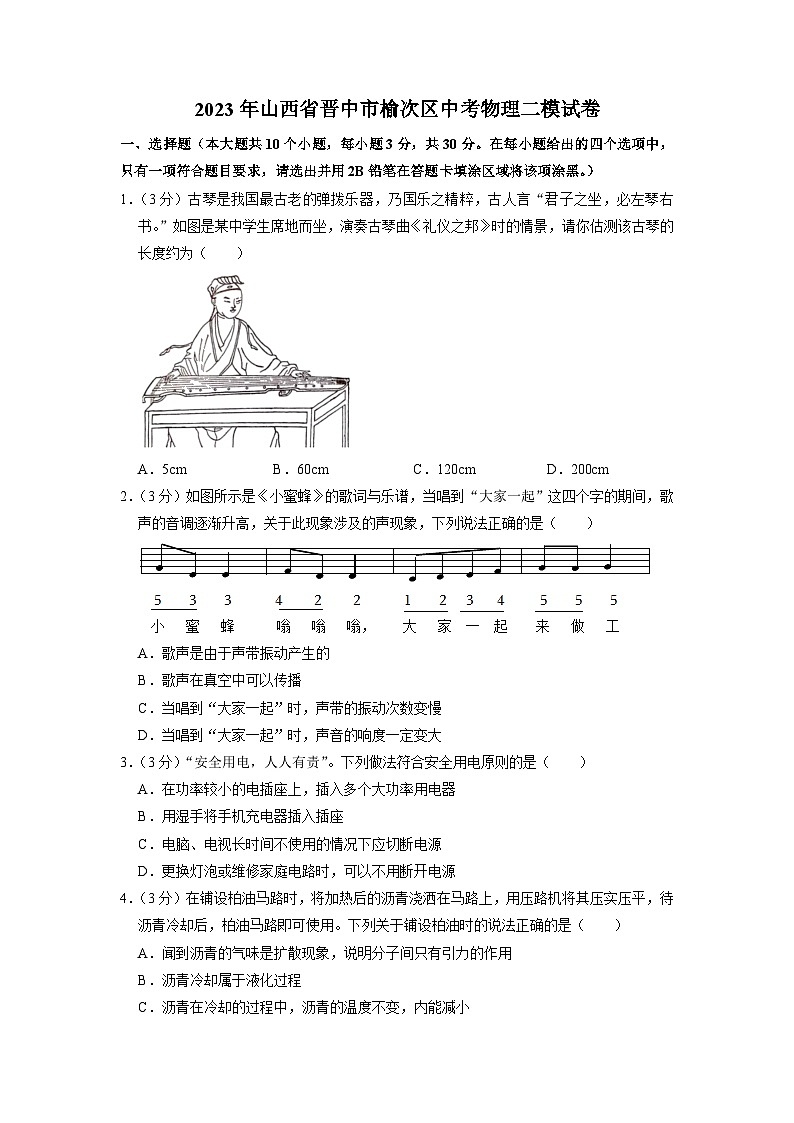

?2023年山西省晉中市榆次區中考物理二模試卷
一、選擇題（本大題共10個小題，每小題3分，共30分。在每小題給出的四個選項中，只有一項符合題目要求，請選出并用2B鉛筆在答題卡填涂區域?qū)⒃擁椡亢?。?br /> 1．（3分）古琴是我國最古老的彈撥樂器，乃國樂之精粹，古人言“君子之坐，必左琴右書?！比鐖D是某中學生席地而坐，演奏古琴曲《禮儀之邦》時的情景，請你估測該古琴的長度約為（　?。?br />
A．5cm B．60cm C．120cm D．200cm
2．（3分）如圖所示是《小蜜蜂》的歌詞與樂譜，當唱到“大家一起”這四個字的期間，歌聲的音調逐漸升高，關于此現象涉及的聲現象，下列說法正確的是（　?。?br />
A．歌聲是由于聲帶振動產生的
B．歌聲在真空中可以傳播
C．當唱到“大家一起”時，聲帶的振動次數變慢
D．當唱到“大家一起”時，聲音的響度一定變大
3．（3分）“安全用電，人人有責”。下列做法符合安全用電原則的是（　?。?br /> A．在功率較小的電插座上，插入多個大功率用電器
B．用濕手將手機充電器插入插座
C．電腦、電視長時間不使用的情況下應切斷電源
D．更換燈泡或維修家庭電路時，可以不用斷開電源
4．（3分）在鋪設柏油馬路時，將加熱后的瀝青澆灑在馬路上，用壓路機將其壓實壓平，待瀝青冷卻后，柏油馬路即可使用。下列關于鋪設柏油時的說法正確的是（　　）
A．聞到瀝青的氣味是擴散現象，說明分子間只有引力的作用
B．瀝青冷卻屬于液化過程
C．瀝青在冷卻的過程中，瀝青的溫度不變，內能減小
D．瀝青在冷卻的過程中，瀝青的內能是通過熱傳遞的方式改變的

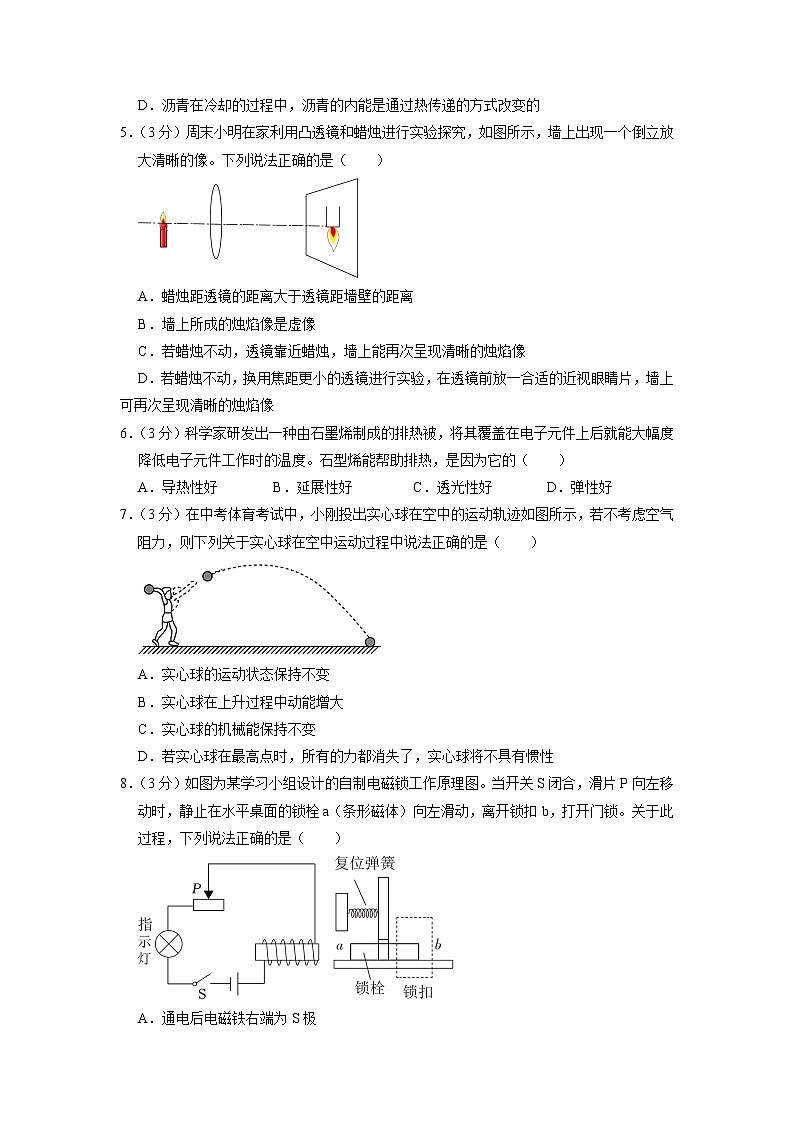

5．（3分）周末小明在家利用凸透鏡和蠟燭進行實驗探究，如圖所示，墻上出現一個倒立放大清晰的像。下列說法正確的是（　　）

A．蠟燭距透鏡的距離大于透鏡距墻壁的距離
B．墻上所成的燭焰像是虛像
C．若蠟燭不動，透鏡靠近蠟燭，墻上能再次呈現清晰的燭焰像
D．若蠟燭不動，換用焦距更小的透鏡進行實驗，在透鏡前放一合適的近視眼睛片，墻上可再次呈現清晰的燭焰像
6．（3分）科學家研發出一種由石墨烯制成的排熱被，將其覆蓋在電子元件上后就能大幅度降低電子元件工作時的溫度。石型烯能幫助排熱，是因為它的（　?。?br /> A．導熱性好 B．延展性好 C．透光性好 D．彈性好
7．（3分）在中考體育考試中，小剛投出實心球在空中的運動軌跡如圖所示，若不考慮空氣阻力，則下列關于實心球在空中運動過程中說法正確的是（　?。?br />
A．實心球的運動狀態保持不變
B．實心球在上升過程中動能增大
C．實心球的機械能保持不變
D．若實心球在最高點時，所有的力都消失了，實心球?qū)⒉痪哂袘T性
8．（3分）如圖為某學習小組設計的自制電磁鎖工作原理圖。當開關S閉合，滑片P向左移動時，靜止在水平桌面的鎖栓a（條形磁體）向左滑動，離開鎖扣b，打開門鎖。關于此過程，下列說法正確的是（　?。?br />
A．通電后電磁鐵右端為S極
B．通電后電磁鐵周圍存在磁感線
C．鎖栓a的左端為條形磁體的S極
D．滑片向左移動的過程中電磁鐵的磁性減弱

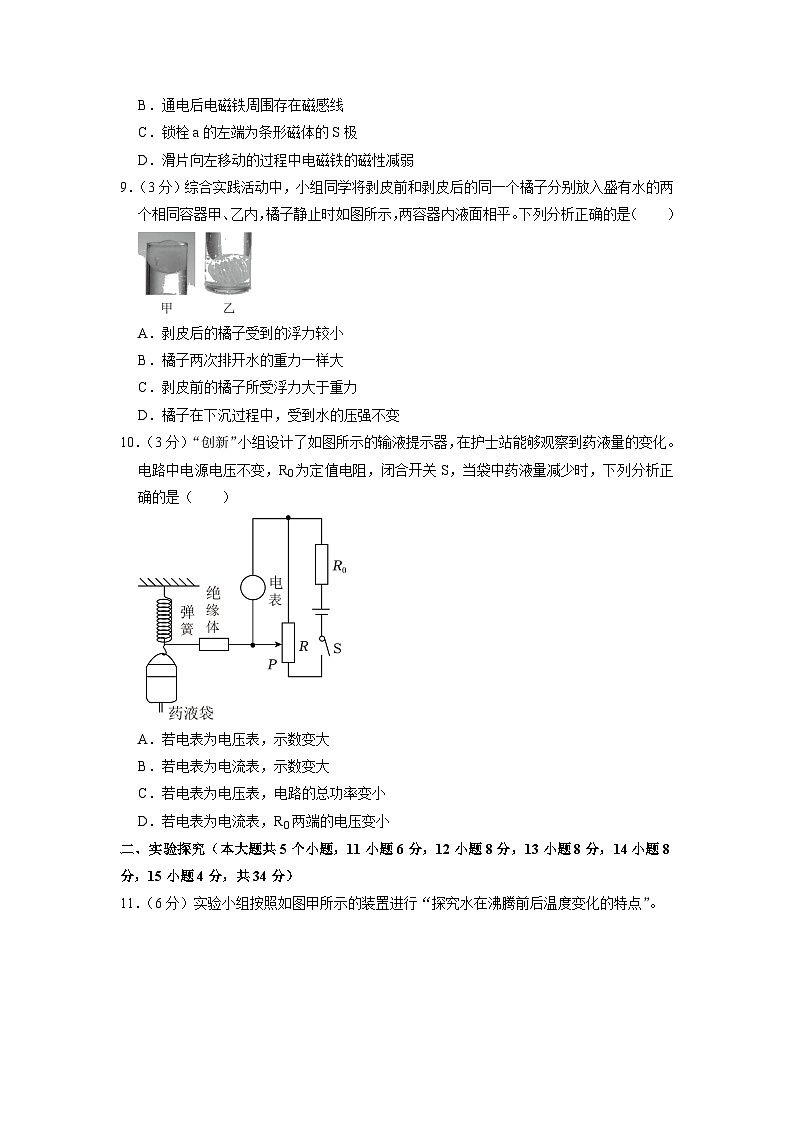

9．（3分）綜合實踐活動中，小組同學將剝皮前和剝皮后的同一個橘子分別放入盛有水的兩個相同容器甲、乙內，橘子靜止時如圖所示，兩容器內液面相平。下列分析正確的是（　?。?br />
A．剝皮后的橘子受到的浮力較小
B．橘子兩次排開水的重力一樣大
C．剝皮前的橘子所受浮力大于重力
D．橘子在下沉過程中，受到水的壓強不變
10．（3分）“創新”小組設計了如圖所示的輸液提示器，在護士站能夠觀察到藥液量的變化。電路中電源電壓不變，R0為定值電阻，閉合開關S，當袋中藥液量減少時，下列分析正確的是（　?。?br />
A．若電表為電壓表，示數變大
B．若電表為電流表，示數變大
C．若電表為電壓表，電路的總功率變小
D．若電表為電流表，R0兩端的電壓變小
二、實驗探究（本大題共5個小題，11小題6分，12小題8分，13小題8分，14小題8分，15小題4分，共34分）
11．（6分）實驗小組按照如圖甲所示的裝置進行“探究水在沸騰前后溫度變化的特點”。

（1）在組裝器材時，應該按照 　 ?。ㄟx填“由上到下”或“由下到上”）的順序。
（2）實驗中的某時溫度計示數如圖甲所示，此時水的溫度為 　 　℃。
（3）小組同學實驗過程中繪制了如圖乙所示的溫度隨時間變化的圖象，分析圖象，你能得到 　 　。（寫出一條信息或規律即可）
12．（8分）在“探究電流與電阻的關系”的實驗中。
（1）請用筆劃線代替導線將圖甲中的電路連接完整，當滑片向右移電表示數變大；
（2）連接好電路后，閉合開關，發現電壓表有示數，電流表示數為零，經檢查兩電表均完好，則電路中出現的故障可能是 　 　。
（3）排除故障后，先用5Ω的定值電阻進行實驗，調節滑片P到合適位置，電流表示數如圖乙所示；將5Ω的定值電阻換為10Ω繼續探究，移動滑片，使電壓表示數為 　 　V時，記錄數據。
（4）請你設計一個記錄實驗數據的表格。

13．（8分）在“探究杠桿的平衡條件”實驗中。

（1）實驗前，杠桿靜止的位置如圖甲，應將螺母向 　 ?。ㄟx填“左”或“右”）端調節使杠桿在水平位置平衡；
（2）多次實驗并記錄數據如表，分析數據得出杠桿的平衡條件：　 　。
次數
動力F1/N
動力臂l1/m
阻力F2/N
阻力臂l2/m
1
1
0.1
2
0.05
2
2
0.15
1.5
0.2
3
3
0.05
1.5
0.1
（3）為了進一步驗證實驗結論，小組同學又做了圖乙所示的實驗，將彈簧測力計從第一次位置移動到第二次位置，在此過程中杠桿始終在水平位置平衡，彈簧測力計示數將 　 ?。ㄟx填“變大”“不變”或“變小”）。
（4）如圖丙，桿秤是我國古老的衡量工具，現今人們?nèi)匀辉谑褂?。根?jù)杠桿平衡條件，桿秤的刻度應是 　 ?。ㄟx填“均勻”或“非均勻”）的。
14．（8分）我國的高鐵技術已經達到世界領先的水平，軌道的無縫焊接技術起到了關鍵作用?！皠?chuàng)新”小組利用材料、長度、粗細相同的有焊接細縫和無焊接細縫金屬條，利用如圖甲所示的裝置探究其抗形變能力，實驗數據如表：

形變量x/cm
有焊接細縫所需拉力F1/N
無焊接細縫所需拉力F2/N
0.5
0.6
0.8
1.0
1.2
1.6
1.5
1.8
2.4
2.0
2.4
3.2
2.5
3.0
4.0
（1）當形變量相同時，可根據 　 　比較兩種金屬條的抗形變能力強弱。對比兩組實驗數據，可知 　 ?。ㄟx填“有焊接”或“無焊接”）細縫金屬條抗形變能力更強。
（2）請根據無焊接細縫金屬條的實驗數據，在圖乙中描點作出圖象。分析圖象可以得出結論：　 　。
15．（4分）小明所在的物理興趣小組想探究消毒酒精與工業酒精的區別，同組同學猜想工業酒精密度大于消毒酒精，他們上網查閱到工業酒精的密度約為0.79×103kg/m3。請你設計一個實驗方案，測量學校的消毒酒精密度，驗證這個猜想是否正確。（溫馨提示：注意實驗方案的可操作性）
（1）實驗器材：　 ??；
（2）實驗步驟：　 ??；
（3）實驗結論：　 　。
（開放性試題，答案合理即可）
三、綜合應用（本大題共6個小題，16小題8分，17小題8分，18小題4分，19小題2分，20小題6分，21小題8分，共36分）
16．（8分）如圖是某科技小組設計并制作的一只噴氣船，將船浮在室內游泳池的水面上，打開漏斗的活塞，流下的稀鹽酸液體與碳酸鈉反應產生大量氣體，小明猜想：塑料罐內氣壓迅速增大，氣體從罐底小孔向左噴出，噴氣船向 　 ?。ㄟx填“左”或“右”）運動，原因是 　 ?。划?dāng)液體反應結束后，噴氣船運動一段時間后靜止在水面上，小明認為力是維持物體運動的原因，你認為他的觀點是 　 　（選填“正確”或“錯誤”）的，支持你觀點的依據是 　 　。

17．（8分）閱讀短文，回答問題：
音叉密度計
工業中常用的音叉密度計如圖a所示，主要由音叉、頻率傳感器和微處理器組成。其工作原理為：音叉在密度不同的液體中振動時，它的振動頻率是不同的；同時，頻率傳感器接收到音叉的振動頻率并將其轉換成電信號，電信號送到微處理器處理后，將測量結果通過顯示窗顯示出來。
音叉密度計因安裝簡單，即插即用，免維護，且可以測量含有固體或氣泡的混合介質密度。常應用于石油化工行業，釀酒業，食品行業，制藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等）等行業；使用時，將音叉密度計安裝于液體輸送管道上（如圖b所示），進行實時監測。
（1）音叉密度計的工作原理是：音叉在密度不同的液體中，它的 　 　是不同的。
（2）音叉密度計將機械能轉換為 　 　能，最終將測量結果通過顯示窗顯示出來。
（3）結合實際管道內液體流量的多少，為使測量結果更準確，音叉密度計安裝于管道 　 ?。ㄟx填“上方”或“下方”）更合理。
（4）請你寫出音叉密度計的一條優點：　 　。

18．（4分）圖甲是某小組制作的自動恒溫小鳥孵化箱，圖乙是其簡化電路。箱內電熱絲R產生的熱量能使箱內部溫度基本保持在37℃左右。熱敏電阻的阻值與溫度變化關系如圖丙。請分析說明：當箱內溫度偏低時，電熱絲在單位時間內產生的熱量會增加的原因。

19．（2分）如圖所示是士兵在作戰時，用鏡子查看敵方位置的場景。請在圖乙中畫出士兵眼睛A觀察到敵人S的光路圖。 （保留作圖痕跡）

20．（6分）五臺山是我國著名的旅游勝地，人們可乘坐索道吊車觀賞五臺山美景（如圖所示）。索道全長2100m，上、下高度差為600m，單個吊車載滿人后的總質量為800kg，吊車從索道最低處（起點）勻速運行到最高處（終點）需要8min（g取10N/kg）。求解下列問題：
（1）若重為700N的成年人靜止站在吊車內，與吊車底面的接觸面積是500cm2，該成年人對吊車底面的壓強是多少？
（2）單個吊車載滿人后，最低處勻速運行到最高處的過程克服重力做功的功率是多少？

21．（8分）市面上的電熱水壺大多具有加熱和保溫功能。小明了解到壺內加熱體由兩個阻值相同的發熱電阻R1、R2組成，并對家里的電熱水壺進行觀察，其部分名牌如表所示。通電7min后將初溫為20℃的1kg水加熱到100℃，請你結合他的調查研究，完成下列問題?！舅谋葻崛輈＝4.2×103J/（kg?℃），R1、R2電阻不受溫度影響】求解下列問題：
產品
EH﹣22
額定電壓
220V
加熱功率
1100W
保溫功率
　 　
容量
2L
（1）請在虛線框內畫出電熱水壺內部的電路圖；
（2）水吸收的熱量；
（3）保溫?fù)豕ぷ鲿r的電流。


2023年山西省晉中市榆次區中考物理二模試卷
參考答案與試題解析
一、選擇題（本大題共10個小題，每小題3分，共30分。在每小題給出的四個選項中，只有一項符合題目要求，請選出并用2B鉛筆在答題卡填涂區域?qū)⒃擁椡亢?。?br /> 1．【解答】解：人伸開兩臂的長度約為170cm，從圖中可知，古琴的長度約為120cm。
故選：C。
2．【解答】解：A、歌聲由聲帶的振動產生的，故A正確；
B、聲音的傳播需要介質，真空不能傳歌聲，故B錯誤；
C、“大家一齊”的簡譜為“1、2、3、4”，音調在逐漸升高，音調由頻率決定，所以其頻率在逐漸升高，頻率的定義是發聲體在1s內振動的次數，所以判斷出1s內的振動次數變多，故C錯誤；
D、響度的大小主要與聲音的振幅有關，振幅越大，響度越大，音調高不一定響度大，故D錯誤。
故選：A。
3．【解答】解：
A、家庭電路中各用電器是并聯的，一個插座上同時使用多個大功率用電器，會造成干路電流過大，容易引起火災，故A不符合安全用電原則；
B、用濕手將手機充電器插入插座，易引發觸電事故，故B不符合安全用電原則；
C、電腦、電視機等用電器在待機時會消耗電能，為了節約電能，用電器長時間待機時要切斷電源，故C符合安全用電原則；
D、為防止發生觸電事故，更換燈泡或維修家庭電路時，要斷開電源開關，故D不符合安全用電原則。
故選：C。
4．【解答】解：
A、因為一切物質的分子都在不停地做無規則運動，聞到瀝青的氣味是擴散現象，這是擴散現象，不能說明分子間只有引力的作用，故A錯誤；
B、瀝青冷卻屬于凝固，是物質由液態轉變?yōu)楣虘B(tài)，故B錯誤；
C、瀝青是非晶體，在冷卻的過程中，瀝青的溫度降低，內能減小，故C錯誤；
D、瀝青在冷卻的過程中，瀝青的內能是通過熱傳遞的方式改變水的內能，故D正確。
故選：D。
5．【解答】解：AB、如圖所示，墻上出現一個倒立放大清晰的像，根據凸透鏡成實像時，物距小于像距，成倒立放大的實像，故AB錯誤；
C、若蠟燭不動，透鏡遠離蠟燭，當物距等于原來的像距，像距等于原來的物距，根據在光的折射中，光路是可逆的可知，墻上能再次呈現清晰的燭焰像，故C錯誤；
D、若蠟燭不動，換用焦距更小的透鏡，相當于增大物距，根據凸透鏡成像規律，物遠像近像變小可知，像成在墻的前方；在透鏡前放一合適的近視眼睛片，近視眼睛片是凹透鏡，凹透鏡對光線具有發散作用，會推遲光線會聚成像，因此墻上可再次呈現清晰的燭焰像，故D正確。
故選：D。
6．【解答】解：由石墨烯制成的排熱被，將其覆蓋在電子元件上后就能大幅度降低電子元件工作時的溫度，說明它的散熱性能好，即導熱性能好。
故選：A。
7．【解答】解：A．實心球在空中運動過程中，速度的大小和方向都發生了變化，實心球的運動狀態發生了變化，故A錯誤；
B．實心球在上升過程質量不變，速度變小，動能減小，故B錯誤；
C．若不考慮空氣阻力，機械能守恒，實心球的機械能保持不變，故C正確；
D．一切物體都具有慣性，若實心球在最高點時，所有的力都消失了，實心球仍然具有慣性，故D錯誤。
故選：C。
8．【解答】解：A．由圖可知，電流從螺線管左端流入，右端流出，由安培定則可知，此時電磁鐵的右端是N極，故A錯誤；
B．通電后電磁鐵周圍存在磁場，但沒有磁感線，磁感線是為了描述磁場的性質而引入的曲線，故B錯誤；
C．電磁鐵的右端為N極，根據異名磁極相互吸引的特點可知，鎖栓a的左端為條形磁體的S極，故C正確；
D．滑片向左移動的過程中，滑動變阻器接入電路中電阻變小，電路中的總電阻變小，由歐姆定律可知，電路中電流變大，電磁鐵的磁性增強，故D錯誤。
故選：C。
9．【解答】解：ABC、橘子兩次受到的浮力不一樣，剝皮前橘子處于漂浮狀態，浮力等于重力，剝皮后橘子沉底，浮力小于重力，且剝皮后橘子的重力變小，所以剝皮后所受的浮力小于剝皮前所受的浮力，即剝皮前的橘子排開水的重力大，故A正確，BC錯誤；
D、橘子在下沉過程中，完全浸沒前，排開水的體積逐漸變大，液面升高，根據p＝ρgh可知圖中容器底部受到水壓強變大，完全浸沒后，下沉過程中排開水的體積不變，液面高度不變，根據p＝ρgh可知圖中容器底部受到水壓強不變，故D錯誤。
故選：A。
10．【解答】解：AC、由電路圖可知，開關閉合后，若電表為電壓表，定值電阻R0與滑動變阻器的最大電阻串聯，電壓表測量滑動變阻器上半部分并聯，當藥液袋中液體減少時，變阻器的滑片上移，與電壓表并聯部分的電阻變小，根據串聯電路的分壓作用知電壓表的示數變小，故A錯誤；
由于定值電阻R0與滑動變阻器的最大電阻串聯，由I＝可知，電路中的電流不變，由P＝UI知電路的總功率不變，故C錯誤；
BD、若電表為電流表，開關閉合后，定值電阻和滑動變阻器下半部分串聯，電流表測量電路中的電流，當袋中藥液量減少時，變阻器的滑片上移，滑動變阻器接入電路的電阻變大，電路的總電阻變大，由I＝知電路中的電流變小，電流表的示數變小，由U＝IR知R0兩端的電壓變小，故B錯誤，D正確。
故選：D。
二、實驗探究（本大題共5個小題，11小題6分，12小題8分，13小題8分，14小題8分，15小題4分，共34分）
11．【解答】解：（1）實驗時需要讓酒精燈的外焰進行加熱，故在組裝器材時應該由下到上。
（2）由圖可知溫度計的分度值為1℃，此時的溫度計的示數是94℃。
（3）從圖乙中可以看出，水的沸點是98℃，低于100℃；1標準大氣壓下，水的沸點為100℃，氣壓越低，沸點越低，故此時的大氣壓比1標準大氣壓低。
故答案為：（1）由下到上；（2）94；（3）此時的大氣壓比1標準大氣壓低。
12．【解答】解：
（1）“探究電流與電阻的關系”的實驗中，應將滑動變阻器、電流表、定值電阻串聯接入電路，電壓表測量定值電阻兩端電壓，而圖甲中電源為2節干電池，則電源電壓最大為3V，因此選用電壓表小量程即可，再結合滑片向右移電表示數變大，即電流表和電壓表示數均變大，由電流表示數變大結合歐姆定律可知電路中的總電阻變小，由此判斷滑動變阻器是右下部分電阻接入電路，并完成電路連接如下圖所示：
；
（2）連接好電路后，閉合開關，發現電流表示數為零，說明電路可能存在斷路故障，而電壓表有示數，可知電壓表可以跟電源形成通路，則出故障的應該是與電壓表并聯的部分電路，即電路中出現的故障可能是定值電阻斷路；
（3）由圖乙知電流表選用的是小量程0～0.6A，對應的分度值為0.02A，其示數為0.4A，
根據U＝IR求出定值電阻為5Ω時電壓表的示數U＝IR＝0.4A×5Ω＝2V，而在“探究電流與電阻的關系”的實驗中應控制定值電阻兩端的電壓不變，因此當將5Ω的定值電阻換為10Ω繼續探究，移動滑片，使電壓表示數為2V，并記錄此時電流表的示數；
（4）在“探究電流與電阻的關系”的實驗中應控制定值電阻兩端的電壓不變，記錄接入不同定值電阻后對應的電流，據此設計實驗表格，如下表所示：
實驗次數
1
2
3
4
5
電阻R/Ω





電流I/A





故答案為：（1）見上圖；（2）定值電阻斷路；（3）2；（4）見上表。
13．【解答】解：（1）杠桿的平衡狀態是指杠桿處于靜止或勻速轉動狀態，所以圖甲中的杠桿處于平衡狀態；
調節杠桿在水平位置平衡，杠桿右端偏高，左端的平衡螺母應向上翹的右端移動，使杠桿在水平位置平衡；
（2）根據以上數據得出杠桿平衡的條件是：動力×動力臂＝阻力×阻力臂 （或F1l1＝F2l2）；
（3）如圖丙所示，保持作用點不變，當測力計從第一次位置到第二次位置時，此時F的力臂變短，根據杠桿的平衡條件，力變大，所以彈簧測力計第二次的示數比第一次的示數大；
（4）如圖，秤鉤處不放物體時，桿秤平衡，則B點作為桿秤對應的質量刻度值為0g；

該桿秤所能測量的物體質量的最大時，秤砣M在C點，
根據杠桿平衡條件，可知：G物×OA＝GM×BC，
則G物＝?BC，由于OA和GM是定值，
所以G物與BC成正比，即桿秤的刻度是均勻。
故答案為：（1）右；（2）動力×動力臂＝阻力×阻力臂 （或F1L1＝F2L2）；（3）變大；（4）均勻。
14．【解答】解：（1）由表中數據可知，當形變量相同時，可根據所需拉力大小比較兩種金屬條的抗形變能力強弱。對比兩組實驗數據，可知在形變量相同時，無焊接細縫金屬條抗形變能力更強。
（2）根據無焊接細縫金屬條的實驗數據描點連線，如下圖所示。
分析圖象可以看出，這是一條過原點的直線，故可得出結論：在彈性限度內，金屬條的形變量與所受拉力成正比。

故答案為：（1）拉力大小；無焊接；（2）見上圖；在彈性限度內，金屬條的形變量與所受拉力成正比。
15．【解答】解：（1）實驗器材：電子秤、燒杯、量筒；
（2）實驗步驟：將適量的酒精倒入燒杯，測量總質量m1；
將燒杯中的酒精倒入量筒中，測量出酒精的體積為V；
用電子秤稱量出燒杯的質量m2；
（3）實驗結論：酒精的密度為：ρ＝＝。
三、綜合應用（本大題共6個小題，16小題8分，17小題8分，18小題4分，19小題2分，20小題6分，21小題8分，共36分）
16．【解答】解：物體間力的作用是相互的，氣體從罐底小孔向左噴出，噴氣船向右運動；
噴氣船運動一段時間后靜止在水面上，是因為噴氣船受到了阻力，所以小明的觀點是錯誤的，力不是維持物體運動的原因，力是改變物體運動狀態的原因。
故答案為：右；物體間力的作用是相互的；錯誤；力是改變物體運動狀態的原因。
17．【解答】解：（1）音叉密度計其工作原理為：音叉在密度不同的液體中振動時，它的振動頻率是不同的；
（2）頻率傳感器接收到音叉的振動頻率并將其轉換成電信號，電信號送到微處理器處理后，將測量結果通過顯示窗顯示出來。所以音叉密度計將機械能轉換為電能；
（3）音叉密度計安裝于管道上方，當管道內液體流量較少，音叉接觸到的液體較少，當管道內液體流量較多，音叉接觸到的液體較多，兩種情況下，振動頻率不同，從而能通過電信號顯示不同示數，所以為使測量結果更準確，音叉密度計安裝于管道上方；
（4）音叉密度計因安裝簡單，即插即用，免維護，且可以測量含有固體或氣泡的混合介質密度。
故答案為：（1）振動頻率；（2）電；（3）上方；（4）音叉密度計因安裝簡單，即插即用，免維護，且可以測量含有固體或氣泡的混合介質密度。
18．【解答】答：由圖乙可知，電熱絲R和熱敏電阻R0串聯。由圖丙可知，當箱內溫度偏低時，熱敏電阻R0阻值變小，根據串聯電路電阻特點可知，電路中的總電阻變小，由I＝可知，電源電壓不變時，電路中的電流變大；由Q＝I2Rt可知，電熱絲R的阻值不變，當通過電熱絲的電流變大時，電熱絲在單位時間內產生的熱量會增加。
19．【解答】解：首先根據平面鏡成像時像與物的對稱性，找到昆蟲S的像S′，然后連接AS′畫出反射光線，這樣AS′與平面鏡有一個交點，此交點即為入射點O，再連接S與入射點O畫出入射光線。注意標上箭頭表示光的傳播方向，如圖所示：

20．【解答】解：（1）該成年人對吊車底面的壓強：
p＝＝1.4×104Pa；
（2）單個吊車載滿人后，所受的總重力：
G＝mg＝800kg×10N/kg＝8×103N，
單個吊車載滿人后，全程克服重力做的功：
W＝Gh＝8×103N×600m＝4.8×106J，
克服重力做功的功率：
P＝＝1×104W。
答：（1）該成年人對吊車底面的壓強是1.4×104Pa；
（2）單個吊車載滿人后，最低處勻速運行到最高處的過程克服重力做功的功率是1×104W。
21．【解答】解：（1）由P＝可知，當電源電壓一定時，電路電阻越大，功率越小，因此保溫?fù)豕ぷ麟娐分械碾娮枳畲?，加熱擋工作時，電路中的電阻最小，
因為串聯電路中的總電阻大于各串聯導體的電阻，所以當開關S閉合、S1斷開時，兩電阻串聯，電熱水壺處于保溫?fù)酰婚_關S、S1都閉合，R1被短路，電路為R2的簡單電路，電熱水壺處于加熱擋，如圖所示：
；
（2）水吸收的熱量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg?℃）×1kg×（100℃﹣20℃）＝3.36×105J；
（3）由P＝可知，R2的阻值：R2＝＝＝44Ω，
根據題意可知，R1＝R2＝44Ω，
根據串聯電路的電阻特點可知，保溫?fù)鯐r，電路中的總電阻：R＝R1+R2＝44Ω+44Ω＝88Ω，
則電熱水壺保溫?fù)豕ぷ鲿r的電流：I＝＝＝2.5A；
電熱水壺保溫?fù)醯墓β剩篜保溫＝UI＝220V×2.5A＝550W；
答：550W；
（1）圖見解答；
（2）水吸收的熱量為3.36×105J；
（3）保溫?fù)豕ぷ鲿r的電流為2.5A；
