?五年高考物理真題按知識點分類匯編18-部分電路、閉合電路的歐姆定律（含解析）

一、單選題

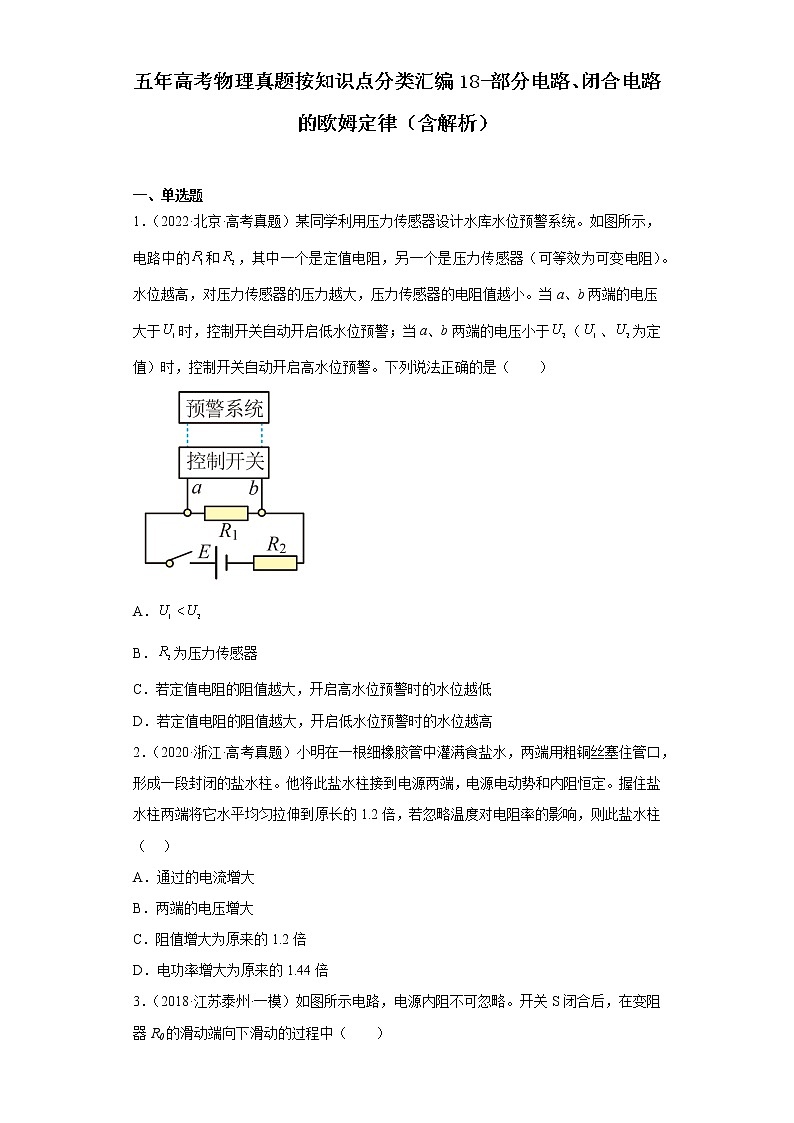

1．（2022·北京·高考真題）某同學利用壓力傳感器設計水庫水位預警系統。如圖所示，電路中的和，其中一個是定值電阻，另一個是壓力傳感器（可等效為可變電阻）。水位越高，對壓力傳感器的壓力越大，壓力傳感器的電阻值越小。當a、b兩端的電壓大于時，控制開關自動開啟低水位預警；當a、b兩端的電壓小于（、為定值）時，控制開關自動開啟高水位預警。下列說法正確的是（　?。?br />
A．
B．為壓力傳感器
C．若定值電阻的阻值越大，開啟高水位預警時的水位越低
D．若定值電阻的阻值越大，開啟低水位預警時的水位越高
2．（2020·浙江·高考真題）小明在一根細橡膠管中灌滿食鹽水，兩端用粗銅絲塞住管口，形成一段封閉的鹽水柱。他將此鹽水柱接到電源兩端，電源電動勢和內阻恒定。握住鹽水柱兩端將它水平均勻拉伸到原長的1.2倍，若忽略溫度對電阻率的影響，則此鹽水柱（????）
A．通過的電流增大
B．兩端的電壓增大
C．阻值增大為原來的1.2倍
D．電功率增大為原來的1.44倍

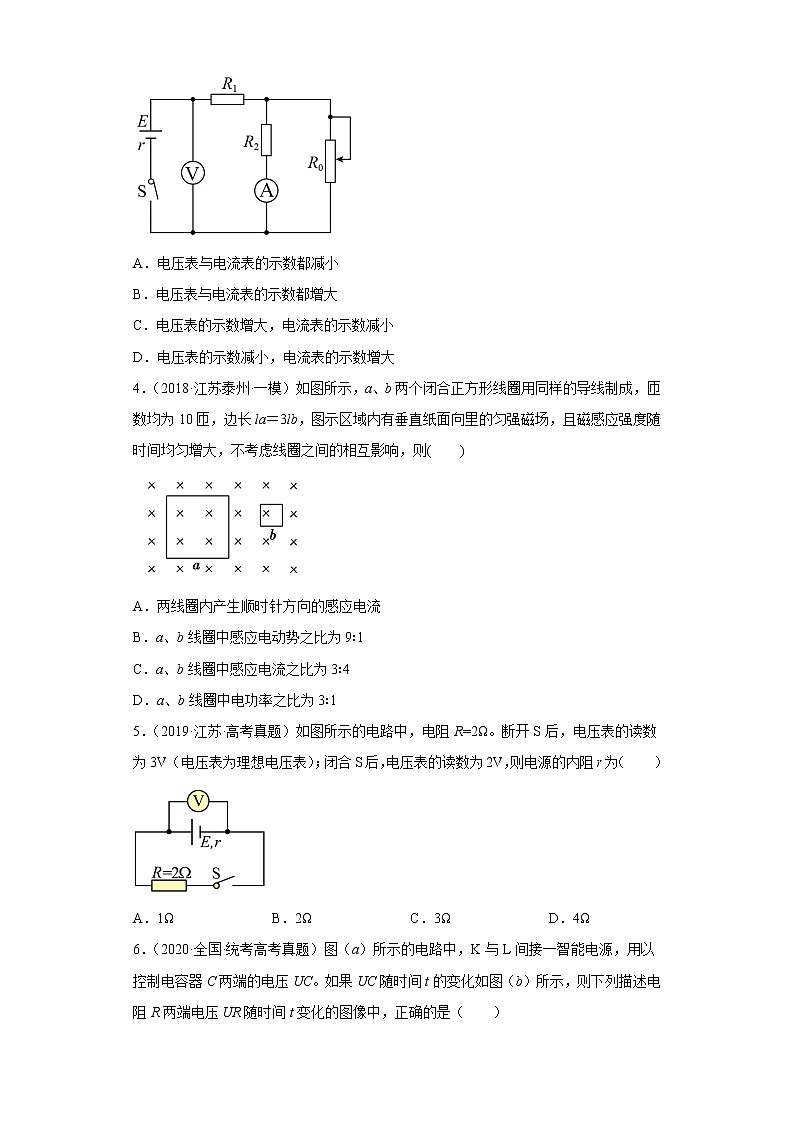

3．（2018·江蘇泰州·一模）如圖所示電路，電源內阻不可忽略。開關S閉合后，在變阻器R0的滑動端向下滑動的過程中（　?。?br />
A．電壓表與電流表的示數都減小
B．電壓表與電流表的示數都增大
C．電壓表的示數增大，電流表的示數減小
D．電壓表的示數減小，電流表的示數增大
4．（2018·江蘇泰州·一模）如圖所示，a、b兩個閉合正方形線圈用同樣的導線制成，匝數均為10匝，邊長la＝3lb，圖示區域內有垂直紙面向里的勻強磁場，且磁感應強度隨時間均勻增大，不考慮線圈之間的相互影響，則(　　)

A．兩線圈內產生順時針?lè)较虻母袘?yīng)電流
B．a(chǎn)、b線圈中感應電動勢之比為9∶1
C．a(chǎn)、b線圈中感應電流之比為3∶4
D．a(chǎn)、b線圈中電功率之比為3∶1
5．（2019·江蘇·高考真題）如圖所示的電路中，電阻R=2Ω。斷開S后，電壓表的讀數為3V（電壓表為理想電壓表）；閉合S后，電壓表的讀數為2V，則電源的內阻r為（　　）

A．1Ω B．2Ω C．3Ω D．4Ω

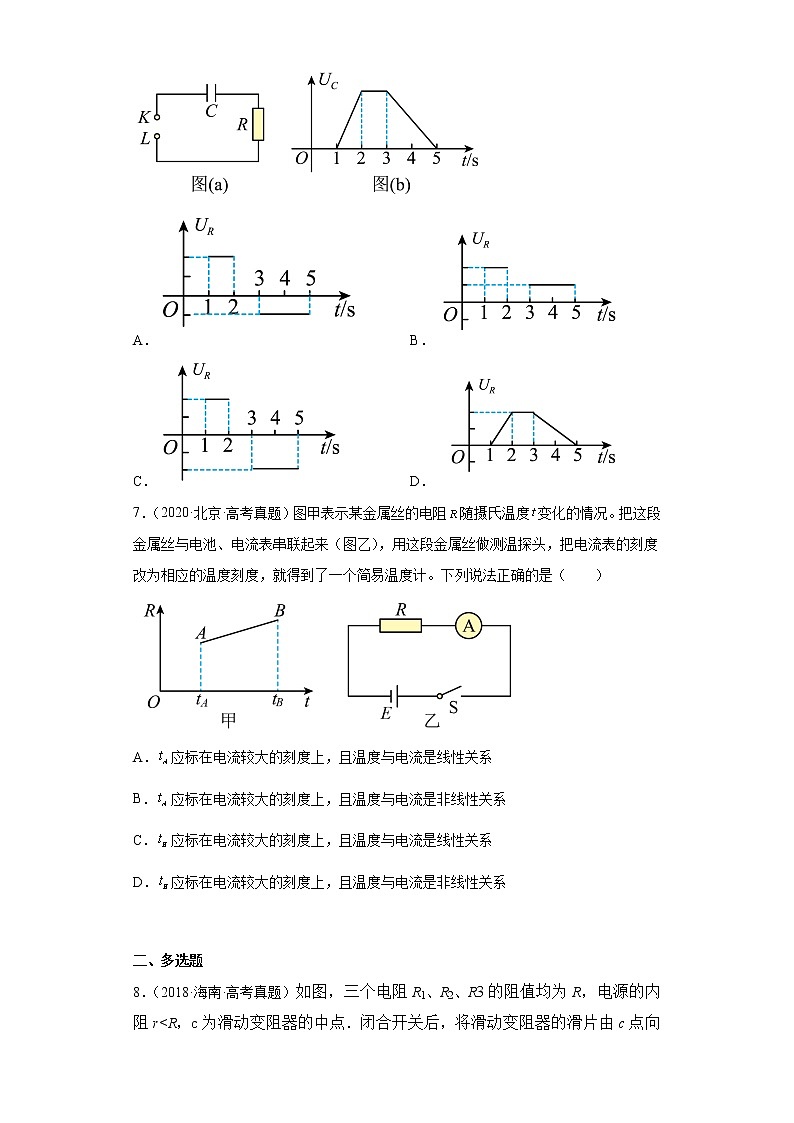

6．（2020·全國·統考高考真題）圖所示的電路中，K與L間接一智能電源，用以控制電容器C兩端的電壓UC。如果UC隨時間t的變化如圖所示，則下列描述電阻R兩端電壓UR隨時間t變化的圖像中，正確的是（　?。?br />
A． B．
C． D．
7．（2020·北京·高考真題）圖甲表示某金屬絲的電阻隨攝氏溫度變化的情況。把這段金屬絲與電池、電流表串聯起來（圖乙），用這段金屬絲做測溫探頭，把電流表的刻度改為相應的溫度刻度，就得到了一個簡易溫度計。下列說法正確的是（　?。?br />
A．應標在電流較大的刻度上，且溫度與電流是線性關系
B．應標在電流較大的刻度上，且溫度與電流是非線性關系
C．應標在電流較大的刻度上，且溫度與電流是線性關系
D．應標在電流較大的刻度上，且溫度與電流是非線性關系

二、多選題
8．（2018·海南·高考真題）如圖，三個電阻R1、R2、R3的阻值均為R，電源的內阻r
