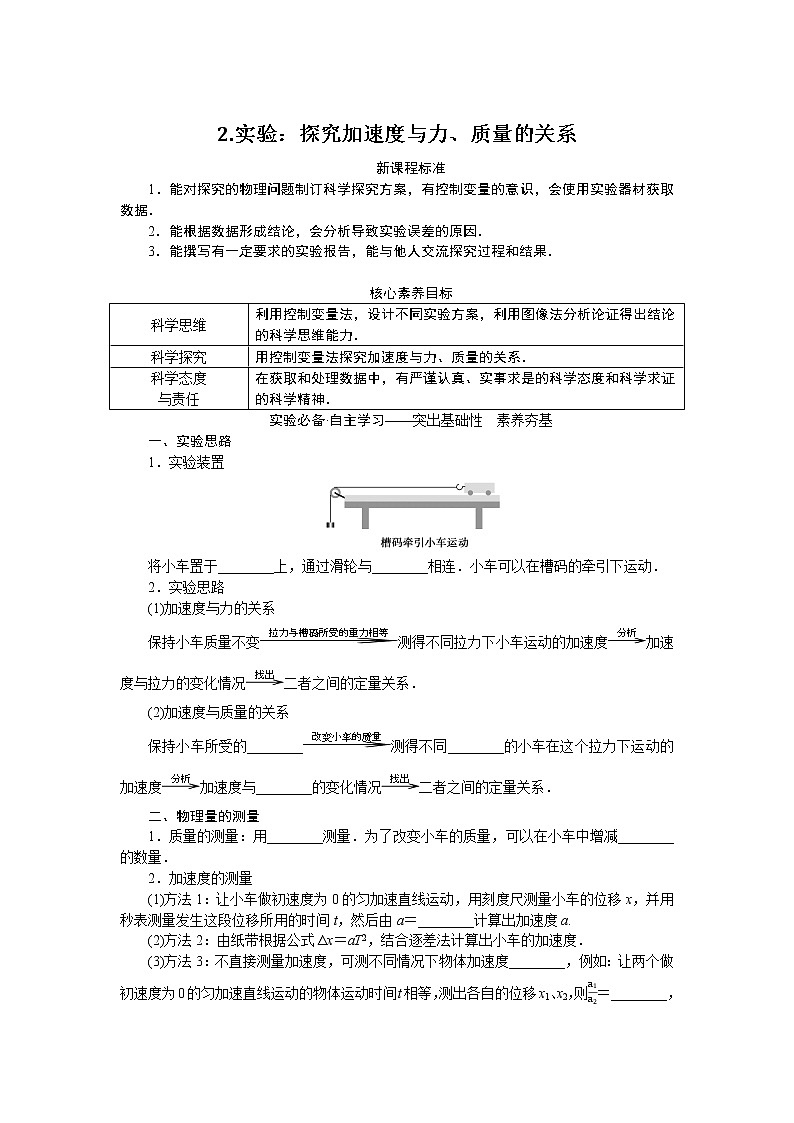

人教版 (2019)必修 第一冊2 實驗：探究加速度與力、質量的關系測試題

這是一份人教版 (2019)必修 第一冊2 實驗：探究加速度與力、質量的關系測試題，共13頁。
2．能根據數據形成結論，會分析導致實驗誤差的原因．
3．能撰寫有一定要求的實驗報告，能與他人交流探究過程和結果．
核心素養目標
實驗必備·自主學習——突出基礎性 素養夯基
一、實驗思路
1．實驗裝置
將小車置于________上，通過滑輪與________相連．小車可以在槽碼的牽引下運動．
2．實驗思路
(1)加速度與力的關系
保持小車質量不變 拉力與槽碼所受的重力相等 測得不同拉力下小車運動的加速度 分析 加速度與拉力的變化情況 找出 二者之間的定量關系．
(2)加速度與質量的關系
保持小車所受的________ 改變小車的質量 測得不同________的小車在這個拉力下運動的加速度 分析 加速度與________的變化情況 找出 二者之間的定量關系．
二、物理量的測量
1．質量的測量：用________測量．為了改變小車的質量，可以在小車中增減________的數量．
2．加速度的測量
(1)方法1：讓小車做初速度為0的勻加速直線運動，用刻度尺測量小車的位移x，并用秒表測量發生這段位移所用的時間t，然后由a＝________計算出加速度a.
(2)方法2：由紙帶根據公式Δx＝aT2，結合逐差法計算出小車的加速度．
(3)方法3：不直接測量加速度，可測不同情況下物體加速度________，例如：讓兩個做初速度為0的勻加速直線運動的物體運動時間t相等，測出各自的位移x1、x2，則a1a2＝________，把加速度的測量轉換成位移的測量．

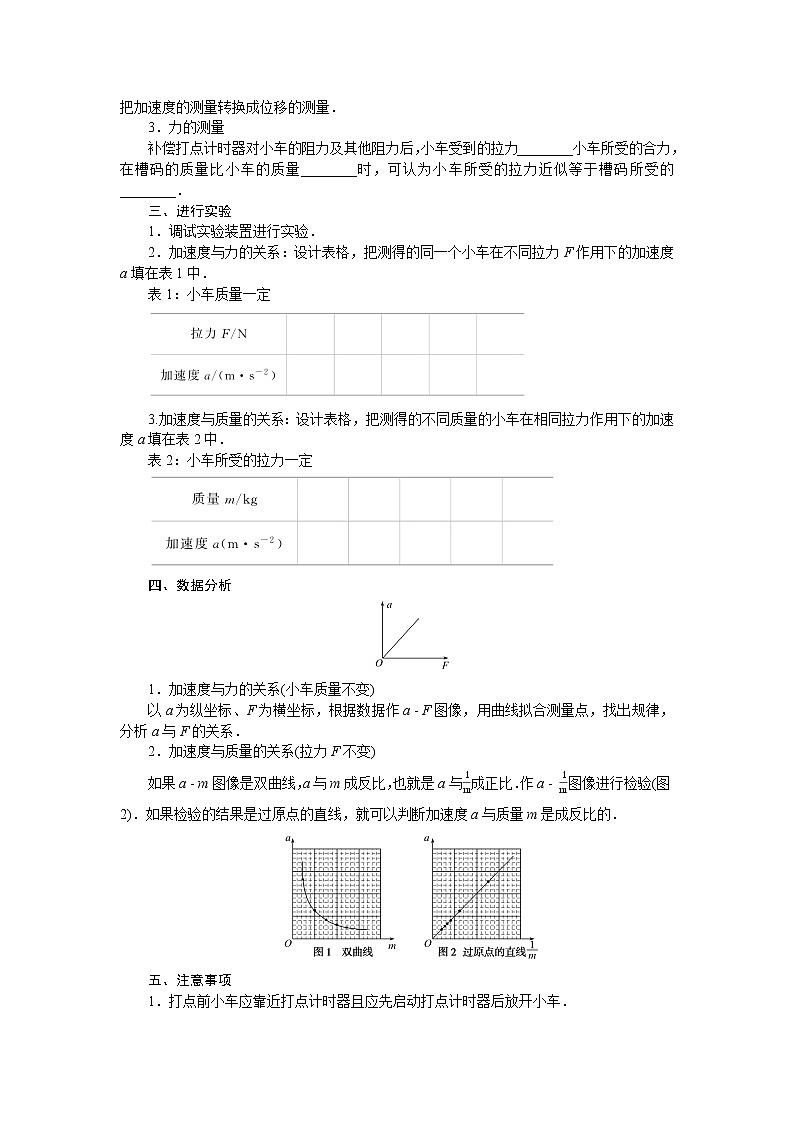

3．力的測量
補償打點計時器對小車的阻力及其他阻力后，小車受到的拉力________小車所受的合力，在槽碼的質量比小車的質量________時，可認為小車所受的拉力近似等于槽碼所受的________．
三、進行實驗
1．調試實驗裝置進行實驗．
2．加速度與力的關系：設計表格，把測得的同一個小車在不同拉力F作用下的加速度a填在表1中．
表1：小車質量一定
3.加速度與質量的關系：設計表格，把測得的不同質量的小車在相同拉力作用下的加速度a填在表2中．
表2：小車所受的拉力一定
四、數據分析
1．加速度與力的關系(小車質量不變)
以a為縱坐標、F為橫坐標，根據數據作a - F圖像，用曲線擬合測量點，找出規律，分析a與F的關系．
2．加速度與質量的關系(拉力F不變)
如果a - m圖像是雙曲線，a與m成反比，也就是a與1m成正比．作a - 1m圖像進行檢驗(圖2)．如果檢驗的結果是過原點的直線，就可以判斷加速度a與質量m是成反比的．

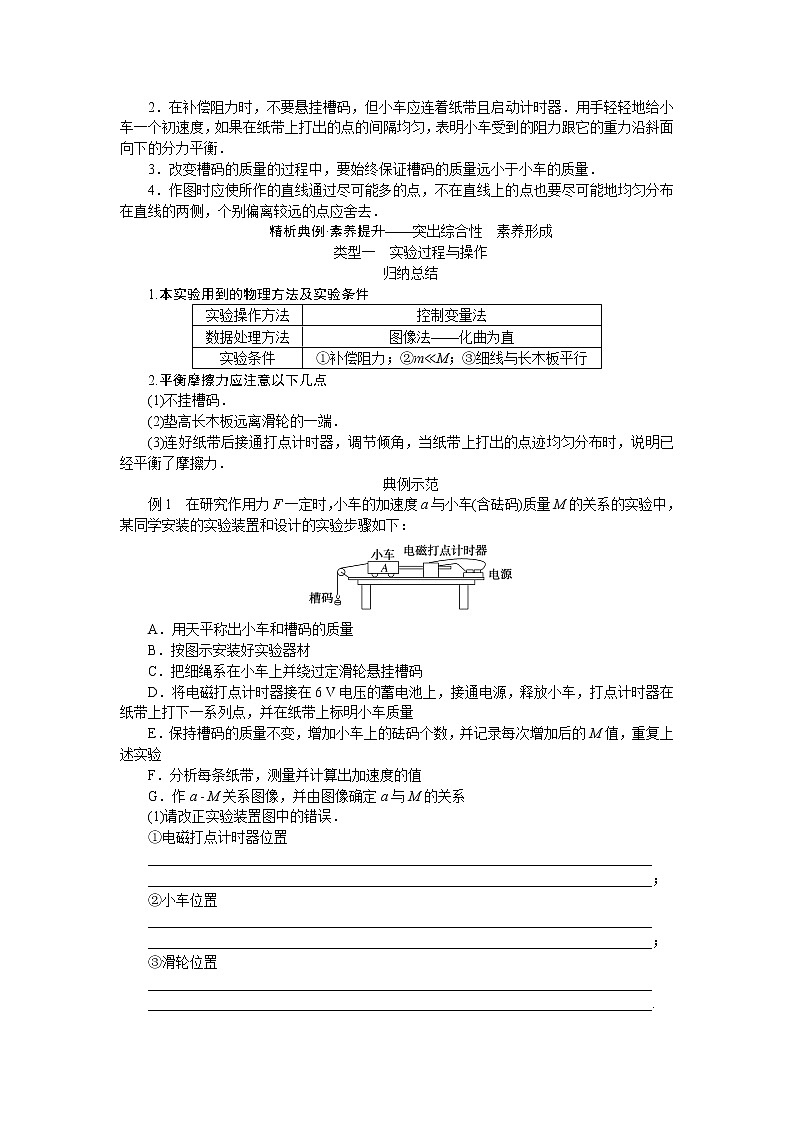

五、注意事項
1．打點前小車應靠近打點計時器且應先啟動打點計時器后放開小車．
2．在補償阻力時，不要懸掛槽碼，但小車應連著紙帶且啟動計時器．用手輕輕地給小車一個初速度，如果在紙帶上打出的點的間隔均勻，表明小車受到的阻力跟它的重力沿斜面向下的分力平衡．
3．改變槽碼的質量的過程中，要始終保證槽碼的質量遠小于小車的質量．
4．作圖時應使所作的直線通過盡可能多的點，不在直線上的點也要盡可能地均勻分布在直線的兩側，個別偏離較遠的點應舍去．
精析典例·素養提升——突出綜合性 素養形成
類型一 實驗過程與操作
歸納總結
1.本實驗用到的物理方法及實驗條件
2.平衡摩擦力應注意以下幾點
(1)不掛槽碼．
(2)墊高長木板遠離滑輪的一端．
(3)連好紙帶后接通打點計時器，調節傾角，當紙帶上打出的點跡均勻分布時，說明已經平衡了摩擦力．
典例示范
例1 在研究作用力F一定時，小車的加速度a與小車(含砝碼)質量M的關系的實驗中，某同學安裝的實驗裝置和設計的實驗步驟如下：
A．用天平稱出小車和槽碼的質量
B．按圖示安裝好實驗器材
C．把細繩系在小車上并繞過定滑輪懸掛槽碼
D．將電磁打點計時器接在6 V電壓的蓄電池上，接通電源，釋放小車，打點計時器在紙帶上打下一系列點，并在紙帶上標明小車質量
E．保持槽碼的質量不變，增加小車上的砝碼個數，并記錄每次增加后的M值，重復上述實驗
F．分析每條紙帶，測量并計算出加速度的值
G．作a - M關系圖像，并由圖像確定a與M的關系
(1)請改正實驗裝置圖中的錯誤．
①電磁打點計時器位置
________________________________________________________________________
________________________________________________________________________；
②小車位置
________________________________________________________________________
________________________________________________________________________；
③滑輪位置
________________________________________________________________________
________________________________________________________________________.
(2)該同學漏掉的重要實驗步驟是________，該步驟應排在步驟________之后．
(3)在上述步驟中，有錯誤的是步驟________，應把________改為________．
(4)在上述步驟中，處理不恰當?shù)氖遣襟E________，應把________改為________．
針對訓練1 用如圖所示的裝置可以完成“探究加速度與力、質量的關系”的實驗．

(1)打點計時器使用的電源是________(選填選項前的字母)．
A．直流電源 B．交流電源
(2)實驗中，需要平衡摩擦力和其他阻力．正確操作方法是________(選填選項前的字母)．
A．把長木板右端墊高
B．改變小車的質量
(3)在________(選填選項前的字母)且計時器打點的情況下，輕推一下小車，若小車拖著紙帶做勻速運動，表明已經消除了摩擦力和其他阻力的影響．
A．不懸掛槽碼 B．懸掛槽碼
(4)實驗中，為了保證懸掛槽碼的重力近似等于使小車做勻加速運動的拉力，懸掛槽碼的總質量m與小車M之間應滿足的條件是________．
A．M?m B．m?M
針對訓練2 在探究加速度與力、質量的關系活動中，某小組設計了如圖所示的實驗裝置．圖中上下兩層水平軌道表面光滑，兩小車前端系上細線，細線跨過滑輪并掛上砝碼盤，兩小車尾部細線連到控制裝置上，實驗時通過控制裝置使兩小車同時開始運動，然后同時停止．
(1)在安裝實驗裝置時，應調整滑輪的高度，使____________________；在實驗時，為減小系統誤差，應使砝碼盤和砝碼的總質量________(選填“遠大于”“遠小于”或“等于”)小車的質量．
(2)本實驗通過比較兩小車的位移來比較小車加速度的大小，能這樣比較，是因?yàn)開_______________________________________________．
類型二 數據處理和誤差分析
歸納總結
a - F、a - 1M圖線可能出現的情況及對應原因
(1)若補償阻力時，木板墊起的傾角過小，則a - F、a - 1M圖像分別如甲圖①、乙圖②所示．
(2)若補償阻力時，木板墊起的傾角過大，則a - F、a - 1M圖像分別如甲圖③、乙圖④所示．
(3)若實驗中沒有滿足M遠大于m，則a - F、a - 1M圖像分別如圖丙、丁所示．
典例示范
例2 某小組利用如圖甲所示的裝置探究加速度與力的關系．實驗中他們平衡了小車和木板間的摩擦力，還用天平測出小車的總質量，同時用所掛槽碼的總重力代替小車所受的牽引力F.
(1)掛槽碼前，為了消除摩擦力的影響，應調節木板右側的高度，直至向左輕推小車觀察到紙帶上________．
(2)他們還在實驗時調節木板上定滑輪的高度，使?fàn)恳≤嚨募?xì)線與木板平行．這樣做的目的是________．
A．避免小車在運動過程中發生抖動
B．使打點計時器在紙帶上打出的點跡清晰
C．保證小車最終能夠做勻速直線運動
D．使細線拉力等于小車受到的合力
(3)如下表記錄了小車質量一定時，牽引力大小F與對應的加速度a的幾組數據，請?jiān)趫D乙的坐標中描點作出a-F圖線．
(4)實驗中畫出的a-F圖線與理論計算的圖線(圖中已畫出)有明顯偏差，其原因主要是________________________________________________________________________________________________________________________________________________.
針對訓練3 某組同學設計了“探究加速度a與物體所受合力F及質量m的關系”實驗．如圖甲為實驗裝置簡圖，A為小車，B為電火花計時器，C為槽碼，D為一端帶有定滑輪的長方形木板，實驗中認為細繩對小車?yán)等于槽碼的總重力，小車運動的加速度a可用紙帶上打出的點求得．
(1)某次實驗時，測得小車和小車上的槽碼總質量為800 g，則槽碼的總質量較為合理的是( )
A．50 g B．500 g
C．5 kg D．50 kg
(2)如圖乙為某次實驗得到的紙帶，已知實驗所用電源的頻率為50 Hz.根據紙帶可求出電火花計時器打B點時的速度為________m/s，小車的加速度大小為________m/s2.(結果均保留兩位小數)
(3)在“探究加速度a與質量m的關系”時，某同學按照自己的方案將實驗數據都在坐標系中進行了標注，但尚未完成圖像(如圖丙所示)．請繼續幫助該同學作出坐標系中的圖像．
(4)在“探究加速度a與合力F的關系”時，該同學根據實驗數據作出了加速度a與合力F的圖線如圖丁所示，圖線不通過坐標原點的原因是
________________________________________________________________________________________________________________________________________________.
類型三 實驗創新和拓展
歸納總結
1.實驗器材的改進
氣墊導軌(不用補償阻力) 替代 長木板
2．?dāng)?shù)據測量的改進
(1)由力傳感器直接得到拉力 替代 用天平測出槽碼的質量
(2)用兩個光電門計算加速度 替代 通過紙帶求加速度
典例示范
例3 如圖所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，力傳感器下方懸掛槽碼，每次滑塊都從A處由靜止釋放．
(1)該同學用游標卡尺測量遮光條的寬度d.
(2)實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是________(用文字表述)．滑塊通過光電門的速度為________(用已知量表示)．
(3)下列實驗操作和要求必要的是________(請?zhí)顚戇x項前對應的字母)．
A．應將氣墊導軌調節水平
B．應測出槽碼和力傳感器的總質量
C．應使A位置與光電門B間的距離適當大些
D．應使滑塊質量遠大于槽碼和力傳感器的總質量
針對訓練4 在探究加速度與力、質量關系的實驗中，某同學設計了如圖甲所示的實驗裝置．力傳感器可測出輕繩中的拉力大?。?br>(1)實驗中為探究加速度與力的關系，一定要進行的操作是________．
A．為減小誤差，實驗中一定要保證砂和砂桶的質量遠小于小車的質量
B．用天平測出砂和砂桶的質量
C．將帶滑輪的長木板右端墊高，以補償阻力
D．小車靠近打點計時器，先接通電源，再釋放小車，打出一條紙帶，同時記錄力傳感器的示數
(2)在正確操作的前提下，該同學在實驗中得到如圖乙所示的一條紙帶(兩計數點間還有四個點沒有畫出)．已知打點計時器采用的是頻率為50 Hz的交流電，根據該紙帶，可求打計數點2時小車的速度大小v2＝________ m/s，小車的加速度為________m/s2(結果保留三位有效數字)．
評價檢測·素養達標——突出創新性 素養達標
1.如圖所示是“探究加速度與力、質量的關系”實驗裝置：
(1)如圖是實驗時平衡摩擦力的情形，其中正確的是________(選填字母)．
(2)關于本實驗，下列做法正確的是________．
A．在用打點計時器打紙帶時，應該先放開小車，再接通打點計時器的電源
B．在探究加速度與質量的關系時，應該改變拉力F的大小
C．在探究加速度與質量的關系時，為了直觀判斷兩者間的關系，應作出a － 1m圖像
D．在探究加速度與力的關系時，作a － F圖像應該用折線將所描的點依次連接
2．在“探究加速度與力、質量的關系”的實驗中，滲透了研究問題的多種科學方法：
(1)實驗環境的等效法：
________________________________________________________________________；
(2)實驗條件設計的科學方法：
________________________________________________________________________；
(3)實驗原理的簡化：
________________________________________________________________________，
即當小車質量M車?m槽碼時，細繩對小車的拉力大小近似等于槽碼的重力m槽碼g；
(4)實驗數據處理的科學方法：
________________________________________________________________________
________________________________________________________________________；
(5)由a - M車圖像轉化為a - 1M車圖像，所用的科學方法：______________．
(以上各題均選填“理想實驗法”“圖像法”“平衡摩擦力法”“化曲為直法”“控制變量法”或“近似法”)
3．用如圖甲所示的實驗裝置來探究加速度與力、質量的關系．
甲
乙
(1)為了消除摩擦力的影響，實驗前平衡摩擦力的具體操作為：取下________，把木板不帶滑輪的一端適當墊高并反復調節，直到輕推小車后，小車能沿木板做________運動．
(2)某次實驗測得的數據如表所示，根據這些數據在如圖乙所示的坐標圖中描點并作出圖像，利用a - 1M圖像可得到的結論：______________________．
4．某實驗小組用如圖甲所示的實驗裝置探究加速度與力、質量的關系，重物通過滑輪用細線拉著小車，在小車和重物之間接一個不計質量的微型力傳感器，位移傳感器(發射器)隨小車一起沿水平軌道運動，位移傳感器(接收器)固定在軌道一端，實驗中力傳感器的拉力為F，保持小車[包括位移傳感器(發射器)]的質量不變，改變重物重力重復實驗若干次，得到加速度與外力的關系．
(1)關于實驗操作，下列說法正確的是________(填序號)．
A．實驗前應調節滑輪高度，使滑輪和小車間的細線與木板平行
B．平衡摩擦力時，在細線的下端懸掛鉤碼，使小車在線的拉力作用下能勻速下滑
C．每次改變小車所受的拉力后都要重新平衡摩擦力
D．實驗應滿足重物的質量遠小于小車的質量
(2)同學甲根據某次實驗位移傳感器的實驗數據作出小車運動的x - t2圖像如圖乙所示，根據圖像可知小車運動的加速度大小為________m/s2；比較發現此加速度小于力傳感器拉力F與小車(包括位移傳感器(發射器)的質量的比值)，原因可能是
________________________________________________________________________．
2．實驗：探究加速度與力、質量的關系
實驗必備·自主學習
一、
1．水平木板 槽碼
2．(2)拉力不變 質量 質量
二、
1．天平 砝碼
2．(1)2xt2 (3)之比 x1x2
3．等于 小得多 重力
精析典例·素養提升
類型一
【例1】 【解析】 (1)①電磁打點計時器應固定在長木板無滑輪的一端，且應靠近右端；②釋放小車時，小車應靠近打點計時器；③連接小車的細繩應平行于木板，故應調節滑輪位置使細繩平行于木板．
(2)實驗時應補償阻力，使小車所受重力沿木板方向的分力與小車所受阻力平衡，故應墊高長木板右端以補償阻力．實驗中把槽碼的重力看成與小車所受拉力大小相等，沒有考慮阻力，故必須補償阻力且應排在步驟B之后．
(3)步驟D中電磁打點計時器接在6 V電壓的蓄電池上將無法工作，必須接在8 V的交流電源上．
(4)步驟G中作a-M關系圖像，得到的是曲線，很難進行正確的判斷，必須“化曲為直”，改作a-1M關系圖像．
【答案】 (1)①應靠右端 ②應靠近打點計時器 ③應使細繩平行于木板 (2)補償阻力 B (3)D 6 V電壓的蓄電池 8 V的交流電源 (4)G 作a-M關系圖像 作a- 1M關系圖像
針對訓練1 解析：(1)打點計時器需要交流電源，故選B.
(2)需要平衡摩擦力和其他阻力的方法是把長木板右端墊高，用小車所受重力的分力來平衡摩擦力和阻力，故選A.
(3)不懸掛槽碼，輕推一下小車，若小車拖著紙帶做勻速運動，表明已經消除了摩擦力和其他阻力的影響．
(4)為了保證懸掛槽碼的重力近似等于使小車做勻加速運動的拉力，懸掛槽碼的總質量m與小車M之間應滿足的條件是M?m.
答案：(1)B (2)A (3)A (4)A
針對訓練2 解析：(1)拉小車的細線要與軌道平行，只有在砝碼盤和砝碼的總質量遠小于小車質量時，才能認為砝碼盤和砝碼的總重力等于細線拉小車的力．(2)對初速度為零的勻加速直線運動，運動時間相同時，根據x＝12at2，得a1a2＝x1x2，所以能用位移來比較加速度大?。?br>答案：(1)細線與軌道平行(或水平) 遠小于
(2)兩小車從靜止開始做勻加速直線運動，且兩小車的運動時間相等
類型二
【例2】 【解析】 (1)掛槽碼前，為了消除摩擦力的影響，應調節木板右側的高度，直至向左輕推小車觀察到小車做勻速運動(紙帶上點跡均勻)，摩擦力被平衡掉．(2)使?fàn)恳≤嚨募?xì)線與木板平行，這樣做的目的是可在平衡摩擦力后使細線拉力等于小車受的合力，故D正確．(3)根據描點法作出圖像，如圖所示．
【解析】(4)探究加速度與力的關系實驗中，當槽碼質量遠小于小車質量時，可以認為小車受到的拉力等于槽碼重力，如果槽碼質量太大，沒有遠小于小車質量，小車受到的拉力明顯小于槽碼重力，實驗誤差較大，a-F圖像不再是直線，而發生彎曲，變成曲線，故其原因主要是不滿足小車的質量遠大于所掛槽碼的質量．
【答案】 (1)打出的點跡均勻
(2)D
(3)見解析圖 (4)不滿足小車的質量遠大于所掛槽碼的質量
針對訓練3 解析：(1)為了使細繩對小車?yán)等于槽碼的總重力，則需要滿足小車和小車上的槽碼總質量遠遠大于槽碼的質量，若小車和小車上的砝碼總質量為800 g，則槽碼的質量較為合理的是50 g，故A正確，B、C、D錯誤．
(2)AC這段位移的平均速度等于AC這段時間中間時刻的瞬時速度，即B點的瞬時速度，故
vB＝AB+BC4T＝1.63 m/s.
由逐差法求解小車的加速度，
a＝CD+DE-AB+BC4×2T2＝1.72 m/s2.
(3)根據描點法作出圖像，如圖所示
(4)圖線不通過坐標原點，F(xiàn)不為零時，加速度仍為零，知實驗前沒有平衡摩擦力或者平衡摩擦力不夠．
答案：(1)A (2)1.63 1.72 (3)見解析圖
(4)沒有平衡摩擦力或者平衡摩擦力不夠
類型三
【例3】 【解析】 (3)A對：實驗前應將氣墊導軌調節水平．B錯：滑塊受到的拉力可以由力傳感器測出，實驗不需要測出槽碼和力傳感器的總質量．C對：為減小實驗誤差，應使A位置與光電門B間的距離適當大些．D錯：滑塊受到的拉力可以由力傳感器測出，不需要使滑塊質量遠大于槽碼和力傳感器的總質量．
【答案】 (2)遮光條在A處時與光電門B的水平距離 dt (3)AC
針對訓練4 解析：(1)本題拉力可以由力傳感器測出，不需要用天平測出砂和砂桶的質量，也就不需要使小桶(包括砂)的質量遠小于車的總質量，故A、B項錯誤；該題是力傳感器測出的拉力，表示小車受到的合外力，故需要將帶滑輪的長木板右端墊高，以補償阻力，故C項正確；小車靠近打點計時器，先接通電源，再釋放小車，打出一條紙帶，同時記錄力傳感器的示數，故D項正確．
(2)兩計數點間還有4個點沒有畫出，故周期T＝0.1 s，打計數點2時小車的速度大小
v2＝x132T＝3.09+5.120.2×10－2 m/s≈0.411 m/s
根據逐差法可知，小車的加速度為
a＝x6+x5+x4-x3+x2+x19T2
＝7.10+9.13+11.09-1.10+3.09+5.129×0.12×10－2 m/s2
≈2.00 m/s2
答案：(1)CD (2)0.411 2.00
評價檢測·素養達標
1．解析：(1)平衡摩擦力時，小車要在無拉力的情況下進行，不需要掛槽碼，讓小車拖著紙帶勻速下滑，故選項B最恰當．(2)A錯：使用打點計時器時應先接通電源再釋放小車．B錯：本實驗采用了控制變量法，加速度與質量、外力有關系，所以改變一個自變量時，應使另一個自變量不變．C對：若直接作出a - m圖像，則一定是曲線，不易確定曲線的函數關系，所以應嘗試作出a - 1m圖像．D錯：要用平滑的線連接所描出的點．
答案：(1)B (2)C
2．解析：(1)由于小車運動受到摩擦阻力，所以要進行平衡摩擦力，以減小實驗誤差，稱為平衡摩擦力法；(2)在探究加速度、力與質量三者關系時，先保持其中一個量不變，來探究其他兩個量之間的關系，稱為控制變量法；(3)當小車質量M車?m槽碼時，細繩對小車的拉力大小近似等于槽碼的重力m槽碼g，稱為近似法；(4)通過圖像研究實驗的結果，稱為圖像法；(5)在作圖時，由a - M車圖像轉化為a - 1M車圖像，使圖線由曲線轉化為直線，稱為化曲為直法．
答案：(1)平衡摩擦力法 (2)控制變量法 (3)近似法
(4)圖像法 (5)化曲為直法
3．解析：(1)本實驗要平衡小車與木板間的摩擦力和紙帶與打點計時器間的摩擦力，故平衡摩擦力的時候，小車要帶著穿過限位孔的紙帶，不能掛上槽碼．當摩擦力恰好平衡時，輕推小車，小車做勻速直線運動．
(2)a - 1M圖線是一條過原點的直線，說明在受力不變時，a與M成反比．
答案：(1)槽碼 勻速直線 (2)圖見解析 受力不變時，a與M成反比
4．解析：(1)實驗前應調節滑輪高度，使滑輪和小車間的細線與木板平行，故A正確．平衡摩擦力時，不用懸掛鉤碼，故B錯誤．每次改變小車所受的拉力后不需要重新平衡摩擦力，故C錯誤．力傳感器可以直接得到拉力的大小，所以重物的質量沒有必要遠小于小車的質量，故D錯誤．(2)根據x＝12at2可知在x-t2圖像中斜率表示12a，12a＝1.0- m/s2＝2.0 m/s2，解得a＝4.0 m/s2.
此加速度小于力傳感器拉力F與小車(包括位移傳感器、發射器)的質量的比值，原因可能是沒有平衡摩擦力或者平衡摩擦力不夠．
答案：(1)A (2)4.0 沒有平衡摩擦力或者平衡摩擦力不夠
科學思維
利用控制變量法，設計不同實驗方案，利用圖像法分析論證得出結論的科學思維能力．
科學探究
用控制變量法探究加速度與力、質量的關系．
科學態度
與責任
在獲取和處理數據中，有嚴謹認真、實事求是的科學態度和科學求證的科學精神．
實驗操作方法
控制變量法
數據處理方法
圖像法——化曲為直
實驗條件
①補償阻力；②m?M；③細線與長木板平行
槽碼個數
1
2
3
4
5
F/N
0.49
0.98
1.47
1.96
2.45
a/(m·s－2)
0.92
1.68
2.32
2.88
3.32
1M/(kg－1)
4.0
3.6
2.0
1.4
1.0
a/(m·s－2)
1.2
1.1
0.6
0.4
0.3
