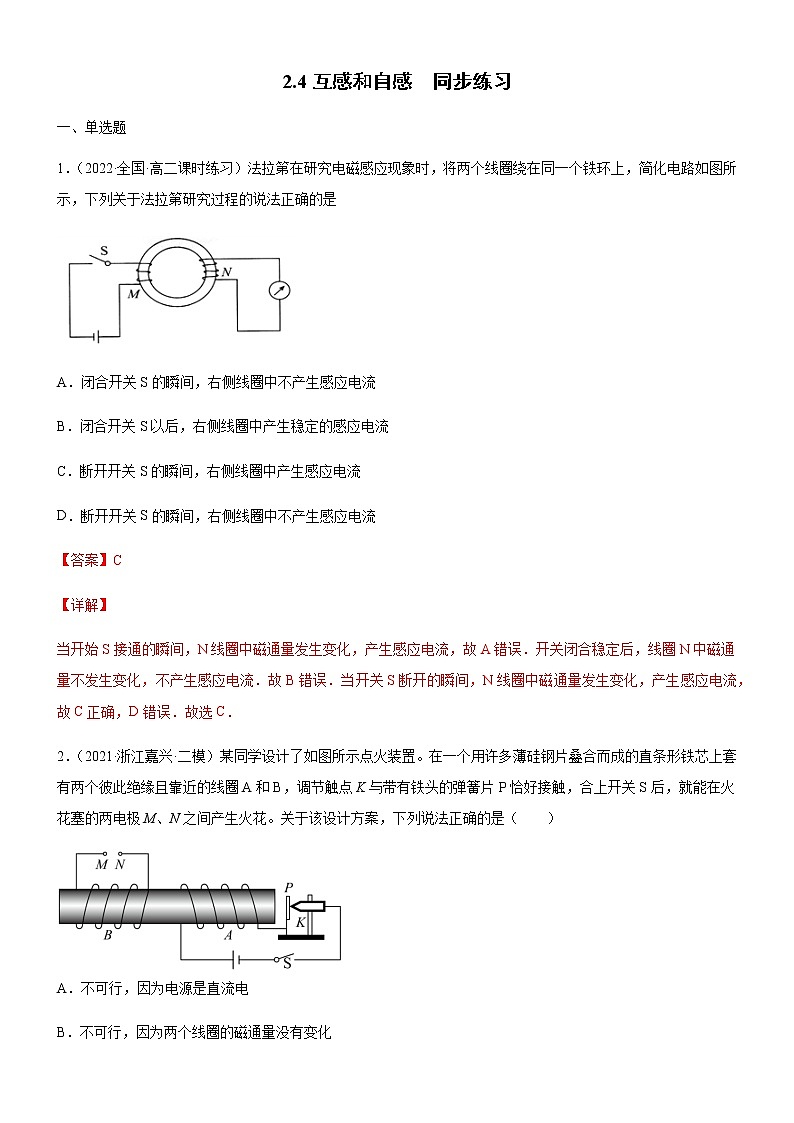

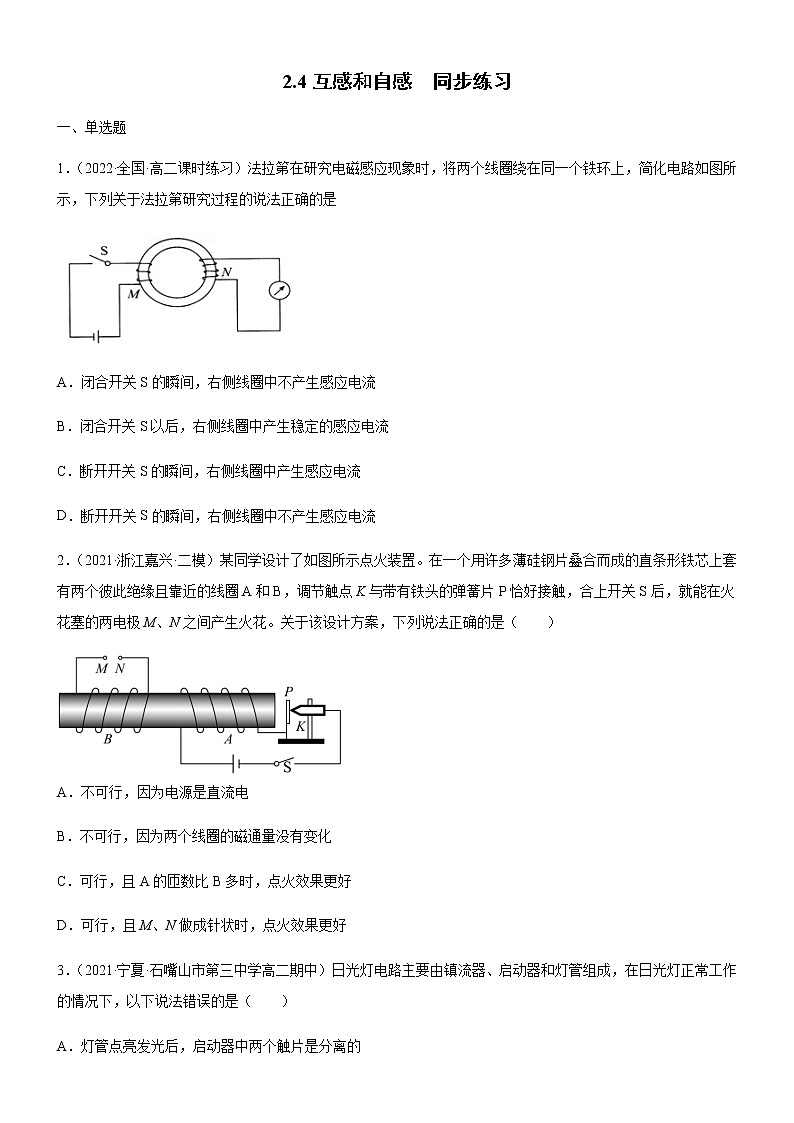

2.4互感和自感  同步練習一、單選題1．（2022·全國·高二課時練習）法拉第在研究電磁感應現象時，將兩個線圈繞在同一個鐵環上，簡化電路如圖所示，下列關于法拉第研究過程的說法正確的是A．閉合開關S的瞬間，右側線圈中不產生感應電流B．閉合開關S以后，右側線圈中產生穩定的感應電流C．?dāng)嚅_開關S的瞬間，右側線圈中產生感應電流D．?dāng)嚅_開關S的瞬間，右側線圈中不產生感應電流2．（2021·浙江嘉興·二模）某同學設計了如圖所示點火裝置。在一個用許多薄硅鋼片疊合而成的直條形鐵芯上套有兩個彼此絕緣且靠近的線圈A和B，調節觸點K與帶有鐵頭的彈簧片P恰好接觸，合上開關S后，就能在火花塞的兩電極M、N之間產生火花。關于該設計方案，下列說法正確的是（　　）

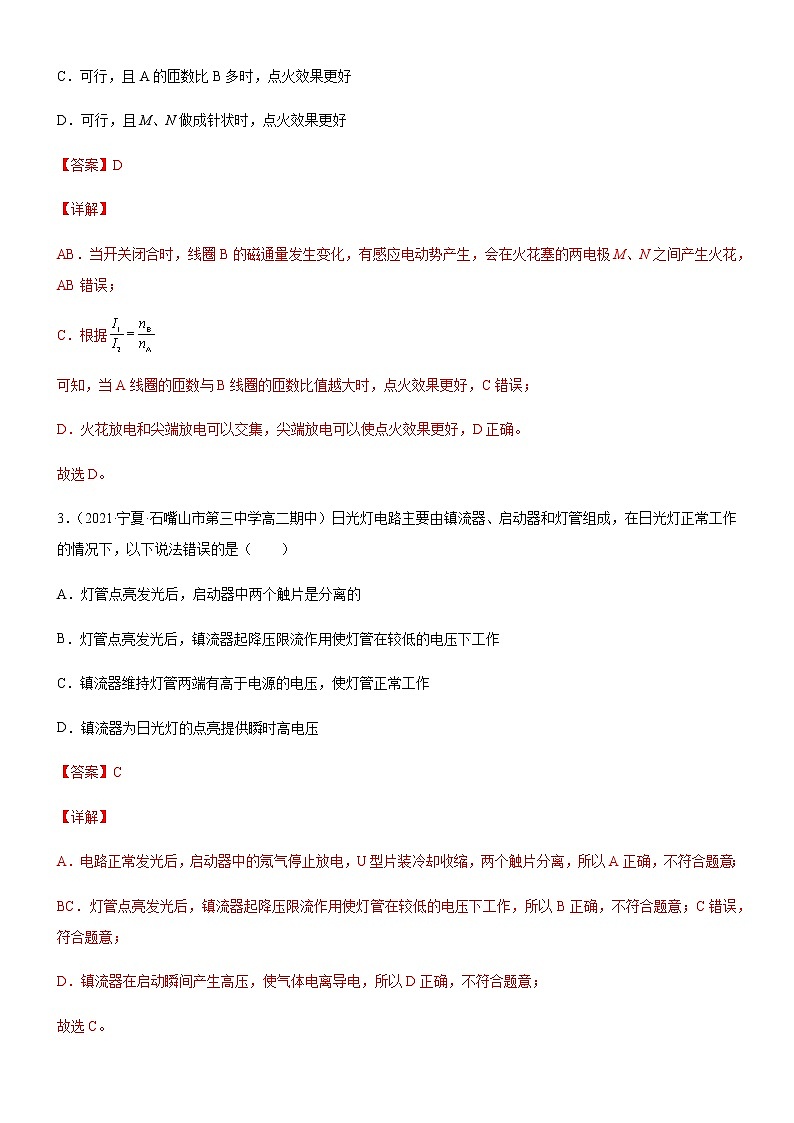

A．不可行，因?yàn)殡娫词侵绷麟?/span>B．不可行，因?yàn)閮蓚€(gè)線圈的磁通量沒有變化C．可行，且A的匝數比B多時，點火效果更好D．可行，且M、N做成針狀時，點火效果更好3．（2021·寧夏·石嘴山市第三中學高二期中）日光燈電路主要由鎮流器、啟動器和燈管組成，在日光燈正常工作的情況下，以下說法錯誤的是（　?。?/span>A．燈管點亮發光后，啟動器中兩個觸片是分離的B．燈管點亮發光后，鎮流器起降壓限流作用使燈管在較低的電壓下工作C．鎮流器維持燈管兩端有高于電源的電壓，使燈管正常工作D．鎮流器為日光燈的點亮提供瞬時高電壓4．（2021·浙江舟山·高二期末）隨著智能手機的發展，電池低容量和手機高耗能之間的矛盾越來越突出，手機無線充電技術間接解決了智能手機電池不耐用的問題。在不久的將來各大公共場所都會裝有這種設備，用戶可以隨時進行無線充電，十分便捷。如圖所示，電磁感應式無線充電的原理與變壓器類似，通過分別安裝在充電基座和接收裝置上的線圈，利用產生的磁場傳遞能量。當充電基座上的送電線圈通入正弦式交變電流后，就會在鄰近的受電線圈中感應出電流，最終實現為手機電池充電。在充電過程中（　　）
A．受電線圈中感應電流產生的磁場恒定不變B．送電線圈中電流產生的磁場呈周期性變化C．送電線圈和受電線圈無法通過互感實現能量傳遞D．由于手機和基座沒有導線連接，所以傳遞能量沒有損失5．（2018·河北·定州一中高二期中）如圖所示，兩個線圈套在同一個鐵芯上，線圈的繞向如圖甲所示，左線圈連著正方形線框abcd,線框所在區域存在變化的磁場，取垂直紙面向外為正，磁感應強度隨時間變化如圖乙所示，不計線框以外的感生電場，右側線圈連接一定值電阻R,下列說法中正確的是A．設t1、t3時刻ab邊中電流大小分別為i1、i3，則有i1<i3,定值電阻R中有電流B．t3~t4時間內通過ab邊電量為0,定值電阻R中無電流C．t1時刻ab邊中電流方向由ab，e點電勢高于f點D．t5時刻ab邊中電流方向由ba，f點電勢高于e點6．（2017·湖南·醴陵市第一中學高二期末）如圖所示，閉合開關S后調節滑動變阻器R和Rt，使同樣規格的兩個小燈泡A和B都正常發光，然后斷開開關。當再次閉合開關S時，下列說法正確的是（　　）A．燈泡A和B同時正常發光B．燈泡A立刻正常發光，燈泡B逐漸亮起來C．燈泡B立刻正常發光，燈泡A逐漸亮起來D．燈泡A和B都要隔一段時間才亮起來7．（2021·湖南省邵東市第一中學高三月考）小萬做自感現象實驗時，連接電路如圖所示，則（　　）A．?dāng)嚅_開關S，L1逐漸變暗至熄滅，L2變亮后再熄滅B．閉合開關S，L2逐漸變亮，然后亮度不變C．閉合開關S，L1立刻變亮，且亮度不變D．?dāng)嚅_開關S，L1變亮后再熄滅，L2一直不亮二、多選題8．（2020·廣東·揭陽市揭東區第三中學高二月考）如圖所示，一個矩形鐵芯上繞制兩個線圈A和B。在下列關于B線圈中是否有感應電流的判斷中，正確的是(　　)A．S閉合后，B線圈中一直有感應電流B．S閉合一段時間后，B中感應電流消失，但移動變阻器滑片時，B中又有感應電流出現C．在S斷開和閉合的瞬間，B中都有感應電流D．因?yàn)?/span>A、B兩線圈是兩個不同的回路，所以B中始終沒有感應電流9．（2021·全國·高二專題練習）如圖甲、乙電路中，電阻R、電感線圈L的電阻均和燈泡A的電阻相等。關于燈泡的亮、暗變化情況，下列說法中正確的是（　　）A．在電路甲中，閉合開關S后，A燈將逐漸變亮B．在電路乙中，閉合開關S后，A燈將逐漸變亮C．在電路甲中，斷開開關S后，A燈將先變得更亮，然后逐漸變暗D．在電路乙中，斷開開關S后，A燈將先變得更亮，然后逐漸變暗10．（2020·河南·平頂山市實驗高中高二期末）新能源電動汽車越來越被人們所接受，某種無線充電方式的基本原理如圖所示，路面。上依次鋪設圓形線圈，相鄰兩個線圈由供電裝置通以反向電流，車身底部固定感應線圈，通過充電裝置與蓄電池相連，汽車在此路面上行駛時，就可以進行充電。若汽車正在勻加速行駛，下列說法正確的是（　　）A．若路面摩擦因數不變，則汽車牽引力也不變B．感應線圈中感應電流產生的磁場方向在汽車前進過程中會發生改變C．感應線圈一定受到路面線圈磁場的安培力，會阻礙汽車運動D．感應線圈一定受到路面線圈磁場的安培力，有時會阻礙汽車運動，有時會給汽車運動提供動力三、填空題11．（2021·內蒙古·呼和浩特市國飛中學高三開學考試）小王同學用如圖甲所示電路研究電磁感應現象，小李同學用如圖乙所示電路研究自感現象。（1）小王同學實驗時發現，閉合開關時，電流表指針向左偏轉。電路穩定后，若向右移動滑片，此過程中電流表指針將向______（選填“左”或“右”）偏轉，實驗結束后，未斷開開關，也未把A、B兩線圈和鐵芯分開放置，在拆除電路時突然被電擊了一下，則被電擊是在拆除______（選填“A”或“B”）線圈所在電路時發生的。（2）小李同學用圖乙中（1）（2）兩個電路研究通電自感和斷電自感現象，圖中L是一帶鐵芯的線圈，直流電阻忽略不計，A、B是額定電壓為1.5V的燈泡，直流電源為一節新的干電池。兩電路電鍵S閉合后，會看到：小燈泡A將______（選填“慢慢變亮”“立即變亮”或“立即變亮，然后慢慢熄滅”），小燈泡B將______（選填“慢慢變亮”“立即變亮”或“立即變亮，然后慢慢熄滅”）；S斷開后，小燈泡A將______（選填“慢慢熄滅”“立即熄滅”或“閃亮一下，然后熄滅”），S斷開后，小燈泡B將______（選填“慢慢熄滅”“立即熄滅”或“閃亮一下，然后熄滅”）。四、解答題12．（2021·上海浦東新·高二學業考試）如圖所示是一種常用的延時繼電器示意圖，圖中的S2是一直閉合的。當開關S1閉合時，銜鐵D將被吸下，C線路接通；當S1斷開時，D將延遲一段時間才被釋放，延時繼電器就是這樣得名的。試問：（1）這種繼電器的延時功能是物理學中的什么現象；（2）如果將S2處于斷開狀態，試分析說明該裝置是否還具有延時功能？（圖中F為電磁鐵，A、B為導線線圈）
