物理九年級全冊第3節 串聯和并聯課時作業

這是一份物理九年級全冊第3節 串聯和并聯課時作業，共10頁。試卷主要包含了3 串聯和并聯等內容，歡迎下載使用。

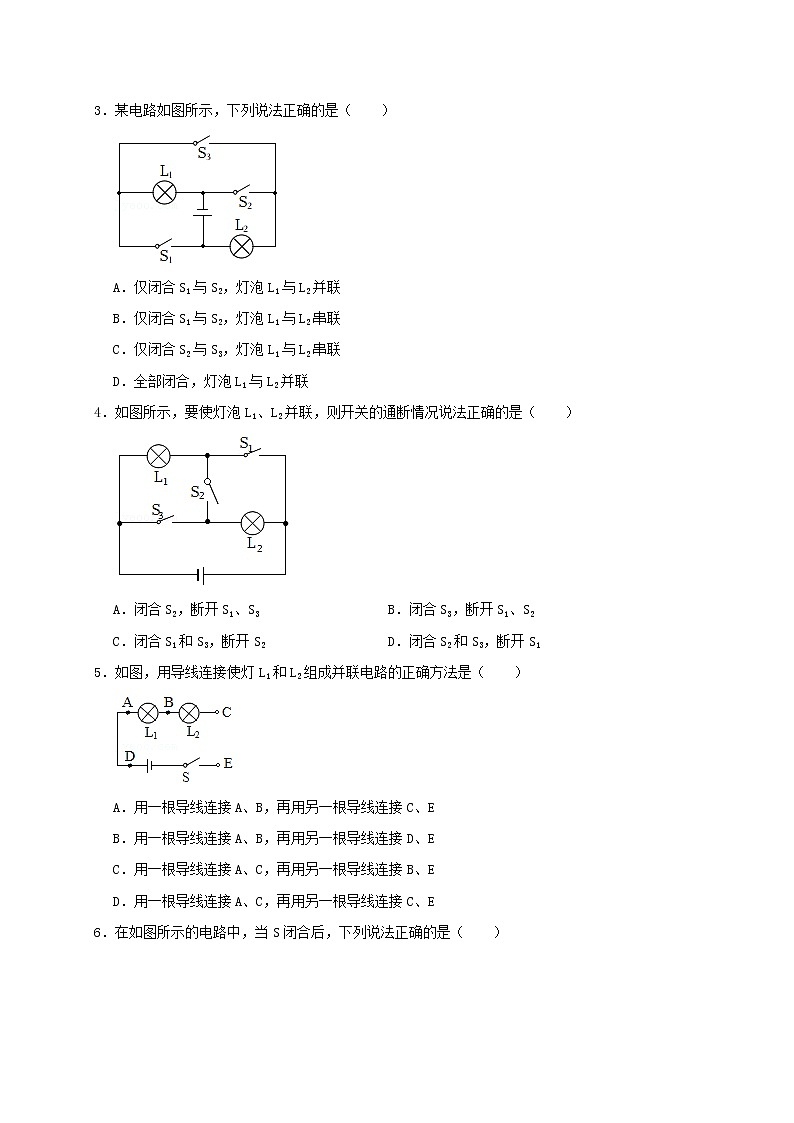

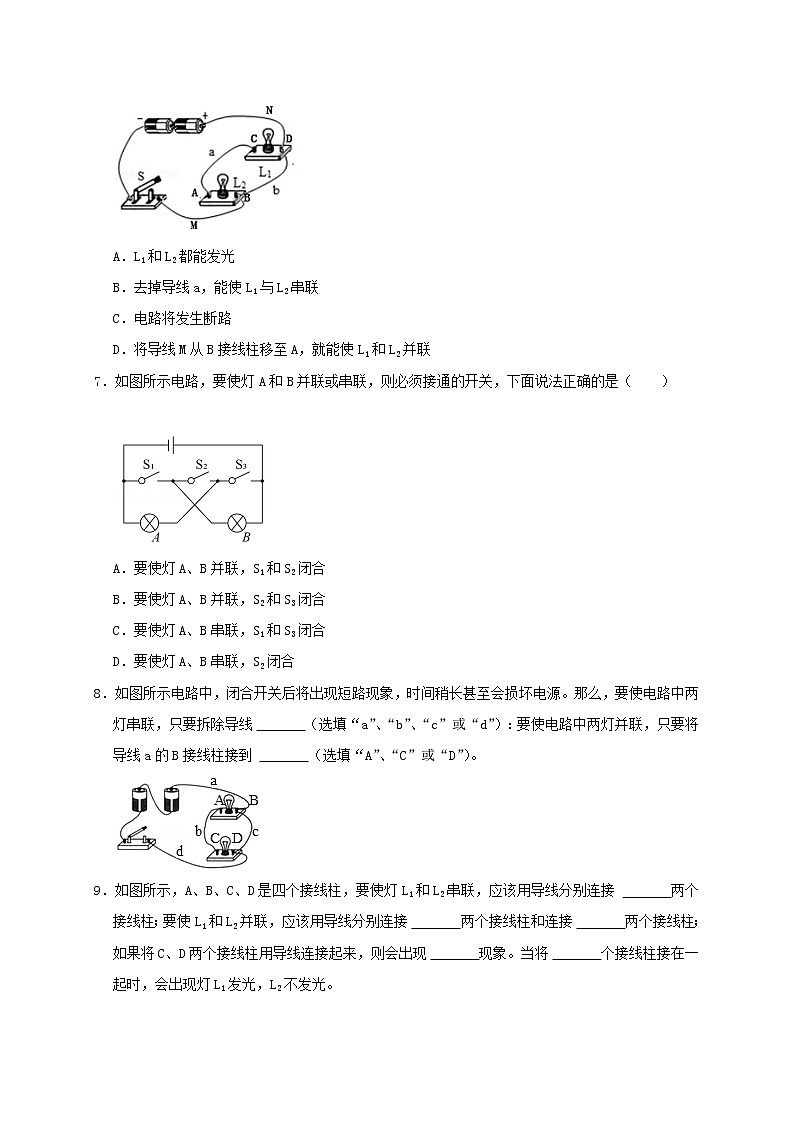

2022-2023學年九年級物理重難點分類突破15.3 串聯和并聯（重難點突破）一．重點：識別串聯和并聯電路（共10小題）1．如圖所示電路中，下列關于燈泡L1、L2、L3連接說法中不正確的是（　?。?/span> A．S1、S2都斷開，L1、L3串聯 B．S1、S2都閉合，L2、L3并聯 C．S1閉合，S2斷開，L1、L3串聯 D．S1斷開，S2閉合，L1、L2、L3都能發光2．實驗小組的同學連接了四個電路（如圖）來探究開關的控制作用，下列判斷正確的是（　　）A．甲電路中，開關S只控制L1 B．乙電路中，閉合開關S，兩燈都亮 C．丙電路中，閉合開關S，L1亮，L2不亮 D．丁電路中，斷開開關S，L1不亮，L2亮3．某電路如圖所示，下列說法正確的是（　　）A．僅閉合S1與S2，燈泡L1與L2并聯 B．僅閉合S1與S2，燈泡L1與L2串聯 C．僅閉合S2與S3，燈泡L1與L2串聯 D．全部閉合，燈泡L1與L2并聯4．如圖所示，要使燈泡L1、L2并聯，則開關的通斷情況說法正確的是（　　）A．閉合S2，斷開S1、S3 B．閉合S3，斷開S1、S2 C．閉合S1和S3，斷開S2 D．閉合S2和S3，斷開S15．如圖，用導線連接使燈L1和L2組成并聯電路的正確方法是（　?。?/span>A．用一根導線連接A、B，再用另一根導線連接C、E B．用一根導線連接A、B，再用另一根導線連接D、E C．用一根導線連接A、C，再用另一根導線連接B、E D．用一根導線連接A、C，再用另一根導線連接C、E6．在如圖所示的電路中，當S閉合后，下列說法正確的是（　?。?/span>A．L1和L2都能發光 B．去掉導線a，能使L1與L2串聯 C．電路將發生斷路 D．將導線M從B接線柱移至A，就能使L1和L2并聯7．如圖所示電路，要使燈A和B并聯或串聯，則必須接通的開關，下面說法正確的是（　　） A．要使燈A、B并聯，S1和S2閉合 B．要使燈A、B并聯，S2和S3閉合 C．要使燈A、B串聯，S1和S3閉合 D．要使燈A、B串聯，S2閉合8．如圖所示電路中，閉合開關后將出現短路現象，時間稍長甚至?xí)p壞電源。那么，要使電路中兩燈串聯，只要拆除導線 　   　（選填“a”、“b”、“c”或“d”）：要使電路中兩燈并聯，只要將導線a的B接線柱接到 　   　（選填“A”、“C”或“D”）。9．如圖所示，A、B、C、D是四個接線柱，要使燈L1和L2串聯，應該用導線分別連接 　   　兩個接線柱；要使L1和L2并聯，應該用導線分別連接 　   　兩個接線柱和連接 　   　兩個接線柱；如果將C、D兩個接線柱用導線連接起來，則會出現 　   　現象。當將 　   　個接線柱接在一起時，會出現燈L1發光，L2不發光。10．如圖所示，燈泡L1、L2串聯的電路是（　?。?/span>A． B． C． D．二．難點：設計電路（共6小題）11．小明斷開客廳的燈后，到書房去閉合書房的燈進行學習，這兩盞燈的連接方式（　?。?/span>A．一定并聯 B．一定串聯 C．可能串聯 D．無法判斷12．霓虹燈招牌“中國農業銀行”每個字背后是由許多LED燈串組成的，現發現第4個字“業”熄滅，其它字均正常發光（如圖所示）。根據這一現象，對發光字背后的燈串之間的連接方式判斷正確的是（　?。?/span>A．“業”這個字的筆畫之間一定是串聯的 B．“業”這個字的筆畫之間一定是并聯的 C．“業”這個字與其它字之間一定是串聯的 D．“業”這個字與其它字之間一定是并聯的13．隨著人們生活水平的日益提高，用上了各種家用電器，方便了人們的生活。某品牌榨汁機為保障安全，設置了雙重開關——電源開關S1和安全開關S2。當杯體倒扣在主機上時，S2自動閉合，此時再閉合S1，電動機才能啟動，開始榨汁。如圖所示的電路中，符合上述要求的是（　?。?/span>A． B． C． D．14．使用空氣炸鍋（如圖所示）時發現：同時閉合定時開關和溫控開關產生熱風，僅閉合定時開關產生冷風，不會只發熱不吹風。則其電路可能是（　　）A． B． C． D．15．甲、乙為兩個獨立的房間，當閉合甲房間的開關時，只有乙房間電鈴響；當閉合乙房間開關時，只有甲房間電鈴響。符合此要求的電路是（　　）A． B． C． D．16．醫院入口處的掃碼測溫系統工作時，掃碼為綠碼，開關S1閉合；測溫正常，開關S2閉合，只有掃碼為綠碼且測溫正常，系統才會啟動電動機打開閘門放行，下列電路設計符合要求的是（　?。?/span>A． B． C． D．三．重點：串并聯電路的電路圖和實物圖（共5小題）17．在虛線框內畫出電源和小燈泡的電路元件符號，要求：開關控制兩燈同時亮或熄滅。18．如圖是一種停車位是否被占用的模擬提醒電路，燈泡發光的亮和暗分別表示車位被占用和未被占用，車位被占用時控制開關S閉合。請?jiān)陔娐分械膬蓚€(gè)虛線框中分別填入燈泡和電阻符號，完成符合設計要求的電路。19．在火車車廂后面有兩個廁所，只有當兩個廁所的門（相當開關）都關上時，車廂指示燈才會發光，指示牌才會顯示“廁所有人字樣”，提醒旅客兩個廁所內都有人。請你把圖中的各元件符號連接成符合上述要求的電路圖。20．根據要求設計電路，并完成電路連接?，F(xiàn)有電池組、燈泡、電鈴各一個，開關S1、S2兩個，導線若干，當只閉合開關S1時，燈不亮鈴不響；當只閉合開關S2時，燈亮鈴不響；同時閉合S1、S2時，燈亮鈴響。21．小聰在教室內開燈和關燈時發現，閉合一個開關，教室講臺上的兩盞燈同時發光；斷開此開關，兩盞燈都熄滅，請?jiān)趫D中虛線框內畫出開關控制兩盞燈的部分電路。
