這是一份物理-2022-2023學年九年級下學期開學摸底考試卷C（天津?qū)Ｓ茫募锢?2022-2023學年九年級下學期開學摸底考試卷C天津?qū)Ｓ媒馕霭鎑ocx、物理-2022-2023學年九年級下學期開學摸底考試卷C天津?qū)Ｓ每荚嚢鎑ocx等2份試卷配套教學資源，其中試卷共25頁， 歡迎下載使用。

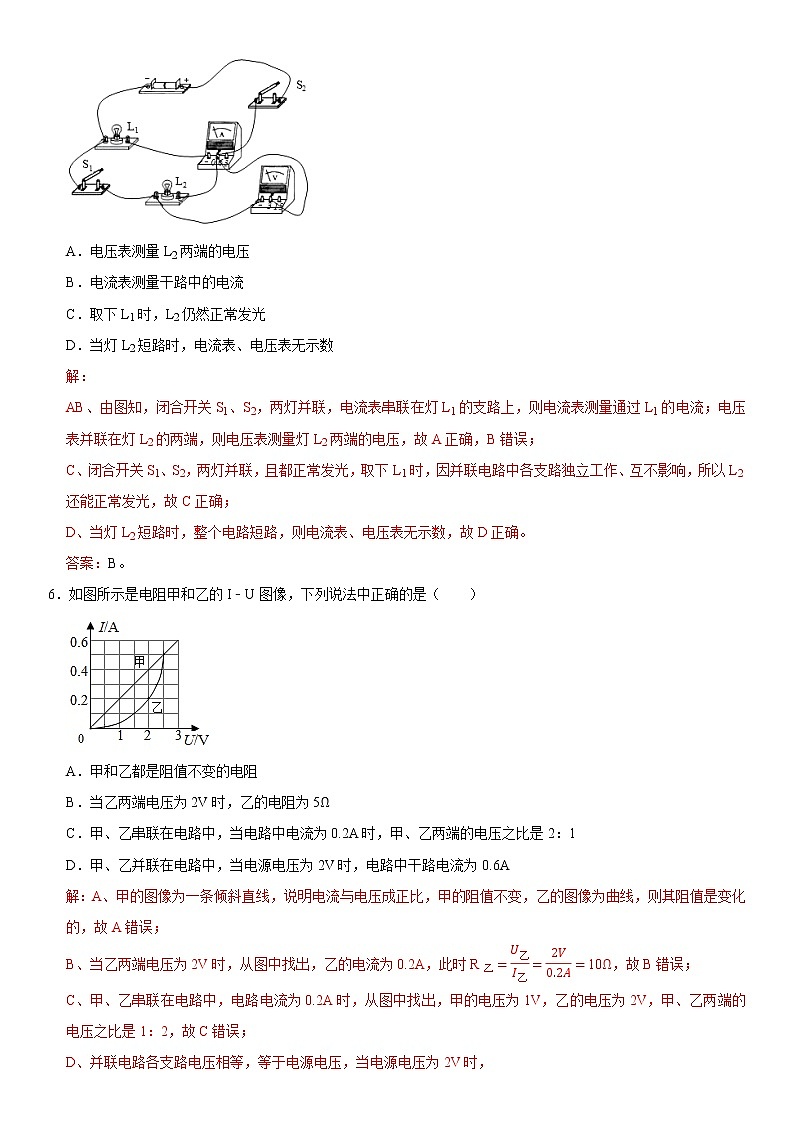

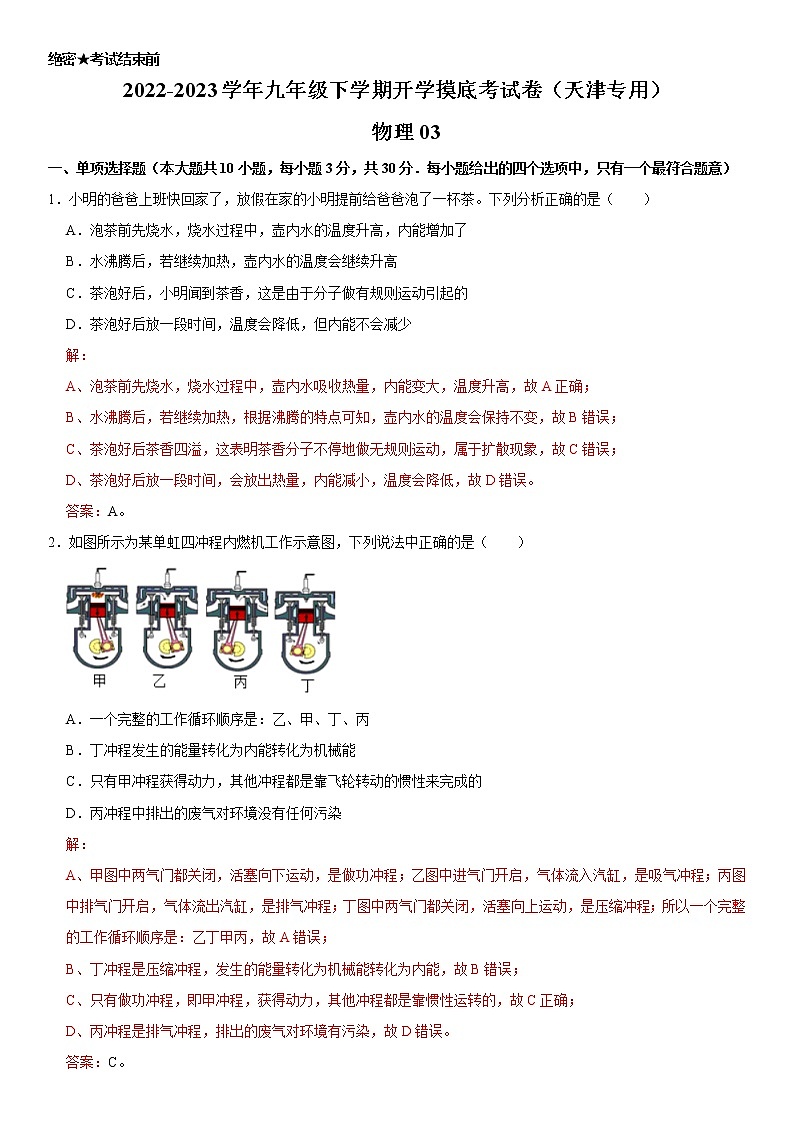

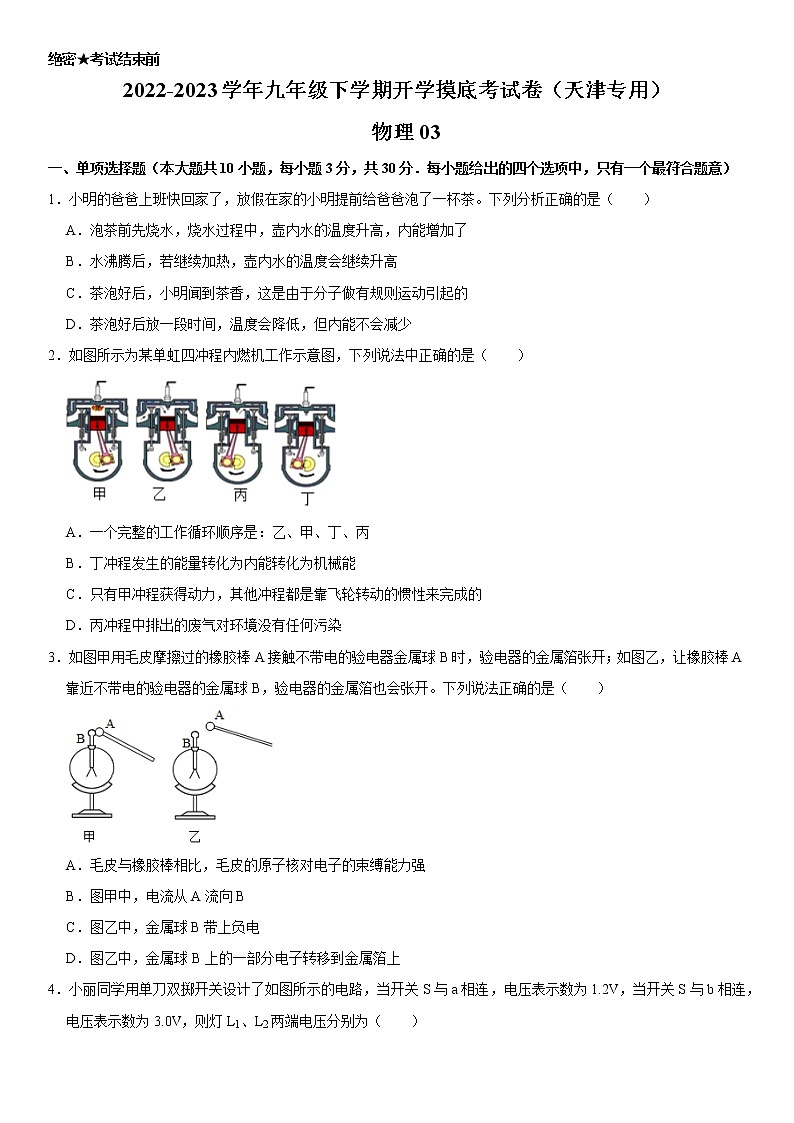

絕密★考試結束前2022-2023學年九年級下學期開學摸底考試卷（天津?qū)Ｓ茫?/span>物理03一、單項選擇題（本大題共10小題，每小題3分，共30分．每小題給出的四個選項中，只有一個最符合題意）1．小明的爸爸上班快回家了，放假在家的小明提前給爸爸泡了一杯茶。下列分析正確的是（ ）A．泡茶前先燒水，燒水過程中，壺內水的溫度升高，內能增加了 B．水沸騰后，若繼續加熱，壺內水的溫度會繼續升高 C．茶泡好后，小明聞到茶香，這是由于分子做有規則運動引起的 D．茶泡好后放一段時間，溫度會降低，但內能不會減少2．如圖所示為某單虹四沖程內燃機工作示意圖，下列說法中正確的是（ ?。?/span>A．一個完整的工作循環順序是：乙、甲、丁、丙 B．丁沖程發生的能量轉化為內能轉化為機械能 C．只有甲沖程獲得動力，其他沖程都是靠飛輪轉動的慣性來完成的 D．丙沖程中排出的廢氣對環境沒有任何污染3．如圖甲用毛皮摩擦過的橡膠棒A接觸不帶電的驗電器金屬球B時，驗電器的金屬箔張開；如圖乙，讓橡膠棒A靠近不帶電的驗電器的金屬球B，驗電器的金屬箔也會張開。下列說法正確的是（ ?。?/span>A．毛皮與橡膠棒相比，毛皮的原子核對電子的束縛能力強 B．圖甲中，電流從A流向B C．圖乙中，金屬球B帶上負電 D．圖乙中，金屬球B上的一部分電子轉移到金屬箔上4．小麗同學用單刀雙擲開關設計了如圖所示的電路，當開關S與a相連，電壓表示數為1.2V，當開關S與b相連，電壓表示數為3.0V，則燈L1、L2兩端電壓分別為（ ?。?/span>A．3.0V和1.8V B．1.2V和3.0V C．1.8V和1.2V D．1.2V和1.8V5．如圖所示的電路中，閉合開關S1、S2，小燈泡L1和L2正常發光，電流表和電壓表均有示數，下列關于該電路的說法錯誤的是（ ）A．電壓表測量L2兩端的電壓 B．電流表測量干路中的電流 C．取下L1時，L2仍然正常發光 D．當燈L2短路時，電流表、電壓表無示數6．如圖所示是電阻甲和乙的I﹣U圖像，下列說法中正確的是（ ?。?/span>A．甲和乙都是阻值不變的電阻 B．當乙兩端電壓為2V時，乙的電阻為5Ω C．甲、乙串聯在電路中，當電路中電流為0.2A時，甲、乙兩端的電壓之比是2：1 D．甲、乙并聯在電路中，當電源電壓為2V時，電路中干路電流為0.6A7．為保證司乘人員的安全，轎車上設有安全帶未系提示系統。當乘客坐在座椅上時，座椅下的開關S1閉合，若未系安全帶，則開關S2斷開，儀表盤上的指示燈亮起；若系上安全帶，則開關S2閉合，指示燈熄滅。下列設計最合理的電路圖是（ ?。?/span>A． B． C． D．8．如圖所示，有一電路暗盒，盒內有一電源和一定值電阻，A、B、C為表面的三個接線柱?，F(xiàn)有一實驗燈泡的紅、藍兩線頭分別去接觸三個接線柱，測試結果如下表所示，則下列判斷中正確的是（ ?。?/span>實驗次數實驗過程實驗現象（燈泡發光情況）1紅線頭接A接線柱藍線頭接C接線柱正常發光藍線頭接B接線柱不亮2紅線頭接B接線柱藍線頭接C接線柱燈光暗淡藍線頭接A接線柱不亮A．A、B間連接的是電阻；A、C間連接的是電源 B．B、C間連接的是電阻；A、C間連接的是電源 C．B、C間連接的是電阻；A、B間連接的是電源 D．A、C間連接的是電阻；B、C間連接的是電源9．為了打贏疫情防控戰，某工廠加緊生產消毒液，如圖甲所示，這是生產車間流水線上瓶裝消毒液輸送及計數裝置示意圖，其中S為激光源，R1為光敏電阻（有光照射時阻值變?。?/span>R2是阻值為40Ω的定值保護電阻，a、b間接監控裝置，R1兩端的電壓隨時間變化的關系如圖乙所示，電源電壓恒為6V，則下列說法正確的是（ ?。?/span>A．當有瓶裝消毒液遮擋激光時，R2消耗的功率為0.4W B．當沒有瓶裝消毒液遮擋激光時，光敏電阻R1的阻值為80Ω C．當沒有瓶裝消毒液遮擋激光時，電路消耗的總功率為0.6W D．生產線正常生產時，一分鐘可生產消毒液150瓶10．如圖是某家庭電路的一部分，下列說法正確的是（ ?。?/span>A．電冰箱接入三孔插座后其外殼與零線相連 B．閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈短路 C．保險絲燒斷后可用銅絲代替 D．斷開開關S時，用試電筆接觸A點氖管發光，接觸B點時氖管不會發光二、多項選擇題（本大題共3小題，每小題3分，共9分．每小題給出的四個選項中，有兩個及兩個以上符合題意，全部選對的得3分，選對但不全的得1分，不選或選錯的得0分）11．人工心臟泵可短時間代替心臟工作，其結構如圖所示，線圈AB固定在活塞的柄上，泵室通過單向閥門與血管相通。閥門S1只能向泵室外側開啟；閥門S2只能向泵室內側開啟。人工心臟泵工作時，以下說法正確的是（ ?。?/span>A．線圈AB中應通入方向周期性改變的電流 B．線圈AB中應通入方向不變的電流 C．電流從線圈A端流入過程，血液流入泵室 D．人工心臟泵每分鐘“跳動”的次數由線圈中電流的大小決定12．某同學在只有電流表或電壓表的情況下想測量未知電阻Rx的阻值，其中電源電壓未知，定值電阻和滑動變阻器的最大阻值均已知，下列電路中，可以測出Rx阻值的是（ ?。?/span>A． B． C． D．13．如圖甲，滑動變阻器標有“20Ω 2A”，閉合開關S，滑動變阻器的滑片從最右端滑至某一位置時，小燈泡正常發光。電流表示數與兩電壓表示數的關系圖象如圖乙。下列說法中正確的是（ ?。?/span>
A．電源電壓為12V B．小燈泡的額定功率為6W C．小燈泡正常發光時，滑動變阻器連入電路的電阻為3Ω D．電路的總功率變化范圍是7.5W～15W三、填空題（本大題共6小題，每空1分，共16分）14．我國家庭電路電壓是 V，家庭電路中電視機和電燈的連接方式是 （選填“串聯”或“并聯”）的，控制電燈的開關應接在 （選填“零”或“火”）線上。15．如圖所示，電路中一根導線已經與滑動變阻器的B接線柱連接，當滑動變阻器的滑片P向左移動時，要使滑動變阻器的電阻變小，另一根導線應與滑動變阻器的 （選填“A”、“C”或“D”）接線柱連接；滑動變阻器是通過改變接入電路中電阻絲的 來改變電阻的大小。16．如圖是小軍家的電能表，讓“220V 1200W”的用電器單獨正常工作5min，發現電能表的轉盤轉過200r，此用電器消耗的電能為 J，電能表的示數變?yōu)?/span> kW?h。每消耗1kW?h的電能，該電能表轉盤轉
r。17．如圖所示，電源電壓不變，先閉合開關S1，電流表示數為0.4A，再閉合開關S2，電流表示數增加了0.2A，則R1、R2兩端電壓之比為 ，R1、R2電阻值之比為 ，若電阻R1＝5Ω，通電1min電阻R2產生的熱量為 J。18．某學校研學小組在探究通電螺線管磁場的實驗中，小磁針和螺線管放置于同一水平面內，螺線管為東西朝向，小磁針可在水平面內自由轉動。開關S閉合后，小磁針的指向如圖所示，則電源A端為 （選填“正”或“負”）極。當開關S斷開時，小磁針N極將 （選填“不”、“向北”或“向南”）偏轉。19．將“12V 12W”的小燈泡L1和“12V 6W”的小燈泡L2串聯起來，直接接到電壓恒定的電源兩端。開關閉合后，恰好有一個小燈泡正常發光，而另一個小燈泡比正常發光時暗些，則正常發光的小燈泡是 ，電源電壓是
V，發光較暗的小燈泡的實際功率是 W。（燈絲電阻不變）四、綜合題（本大題共6小題，共45分。解題中要求有必要的分析和說明，計算題還要有公式及數據代入過程，結果要有數值和單位）20．（5分）小月家太陽能熱水器水箱最多可盛200kg水。某天早晨，小月用溫度計測得自來水的溫度為20℃，然后給熱水器加滿水，晚上熱水器顯示的水溫是50℃。求：（c水＝4.2×103J/（kg?℃），q煤氣＝4.2×107J/kg）（1）（2分）這段時間水箱中水吸收的熱量？（2）（3分）如果水吸收的熱量由燃燒煤氣來提供，爐子的效率是40%，煤氣的質量是多少？21．（9分）小剛在實驗室利用圖甲所示的實驗裝置測量額定電壓為2.5V小燈泡的額定功率（電源電壓恒定）。實驗步驟如下：（1）開關閉合前，應將滑片移到變阻器的 （選填“最左”或“最右”）端；（2）閉合開關，移動變阻器的滑片，電流表有示數，而電壓表沒有示數，故障的原因可能是小燈泡 （選填“短路”或“斷路”）；（3）排除故障后，移動變阻器的滑片到某一位置時，電壓表的示數為1V，此時應將變阻器的滑片向 （選填“左”或“右”）滑動，直到電壓表的示數為2.5V時為止，此時電流表的示數如圖乙所示，則電流值為 A，小燈泡的額定功率為 W。（4）根據實驗數據繪制的通過小燈泡的電流隨其兩端電壓變化的圖像，如圖丙所示，該圖像不是直線的原因是 。實驗中小燈泡隨著它兩端電壓的增大而逐漸變亮，是因為小燈泡的亮度是由它的 決定的。（5）小剛又設計了如圖丁所示的電路，測出了只標有額定電流為0.3A的小燈泡的額定功率。電源電壓恒定，變阻器R1的最大阻值為10Ω，實驗操作如下：①閉合S1，斷開S2，移動變阻器R1的滑片，使電流表的示數為0.3A；②閉合S2，斷開S1，保持變阻器R1的滑片位置不動，移動變阻器R2的滑片，使電流表的示數仍為0.3A；③ ，將變阻器R1的滑片移到最左端，電流表的示數為0.6A，再將變阻器R1的滑片移到最右端，電流表的示數為0.2A；④小燈泡的額定功率為 W。22．（9分）測量小燈泡在不同電壓下的電阻（小燈泡額定電壓為1.5V）。（1）圖甲是是小宇連接的部分電路，請用筆畫線代替導線，將電路連接完整。（2）連接電路時，開關要處于 狀態；閉合開關前，應將滑動變阻器的滑片P移至最 （選填“左”或“右”）端。（3）實驗中，調節滑動變阻器，分別記錄電壓表和電流表的示數，數據如下：測量次序12345電壓U/V1.81.51.0 0.3電流I/A0.320.300.26 0.18第4次測量中，對應的電壓表和電流表示數如圖乙所示，此時小燈泡兩端的電壓是 V，通過它的電流是
A。（4）小燈泡正常發光時的電阻是 Ω。（5）第5次測量中，觀察不到小燈泡發光，原因是燈泡的實際電功率 。（6）通過小燈泡電流與它兩端的電壓 （選填“成”或“不成”）正比。（7）實驗中，燈泡的電阻進行了多次測量，目的是： 。（填選項字母）A．求平均值來減小誤差B．從不同情況中尋找普遍規律23．（5分）閱讀下面短文，回答問題。PTC是一種新型的半導體陶瓷材料，它以鈦酸鋇為主，滲入多種物質后加工而成，目前家用的陶瓷暖風器、陶瓷電熱水壺等就是用這種材料做成的。PTC有一個根據需要設定的溫度，低于這個溫度時，其電阻隨溫度的升高而減小，高于這個溫度時，電阻值則隨溫度的升高而增大，我們把這個設定的溫度叫“居里點溫度”，用PTC材料制成的電熱器具有發熱、控溫雙重功能，應用十分廣泛。（1）家用固體電熱滅蚊器就使用PTC陶瓷電熱元件，圖甲為其電阻隨溫度變化的圖象，由圖可知，該PTC材料的居里點溫度為 ℃。（2）家用固體電熱滅蚊器工作時的溫度基本恒定在165℃左右，若它的溫度高于165℃，電阻 ，功率 ，使其溫度 （以上均填變化情況）；反之，也能自動調節。因此用PTC材料制成的電熱器具有自動調節功能。（3）某同學利用PTC電阻設計了一個“過熱自動報警電路”：將PTC電阻安裝在需要探測溫度的地方，當環境溫度正常時，指示燈亮；當環境溫度超過PTC電阻的居里點溫度時，由于電阻變化，導致電磁鐵磁性減弱，使警鈴響。請幫他將圖乙所示的電路連接完整。24．（9分）某同學要測出一個電壓約為40V的電源電壓（電壓保持不變），可供選用的器材如下：待測電源：一塊電壓表（量程0～15V）；四個阻值已知的電阻，分別為R1（100Ω）、R2（150Ω）、R3（200Ω）和R4（4kΩ）；一個開關及若干導線。請合理選擇器材，設計一個實驗精確地測出電源電壓。要求：（1）畫出實驗電路圖；（2）寫出實驗步驟及所需測量的物理量；（3）寫出電源電壓的表達式（用已知量和測量量表示）。25．（8分）如圖甲所示，電源電壓保持不變，R0為定值電阻，R為滑動變阻器。當滑片P由滑動變阻器b端移動到a端的過程中，分別測出幾組對應的電壓值和電流值，通過計算得出滑動變阻器對應的電功率P，并畫出滑動變阻器的電功率P和電流I的關系圖象，如圖乙所示。求：（1）（2分）滑動變阻器的最大阻值；（2）（3分）R0的阻值和電源電壓；（3）（3分）整個電路消耗的最小電功率和最大電功率之比。
