蘇科版九年級全冊電能表與電功練習題

這是一份蘇科版九年級全冊電能表與電功練習題，共22頁。試卷主要包含了1 電能表與電功同步練習，下列關于電功的認識，正確的是，關于電能表，下列說法中錯誤的是，兩根導線的電阻之比是3等內容，歡迎下載使用。

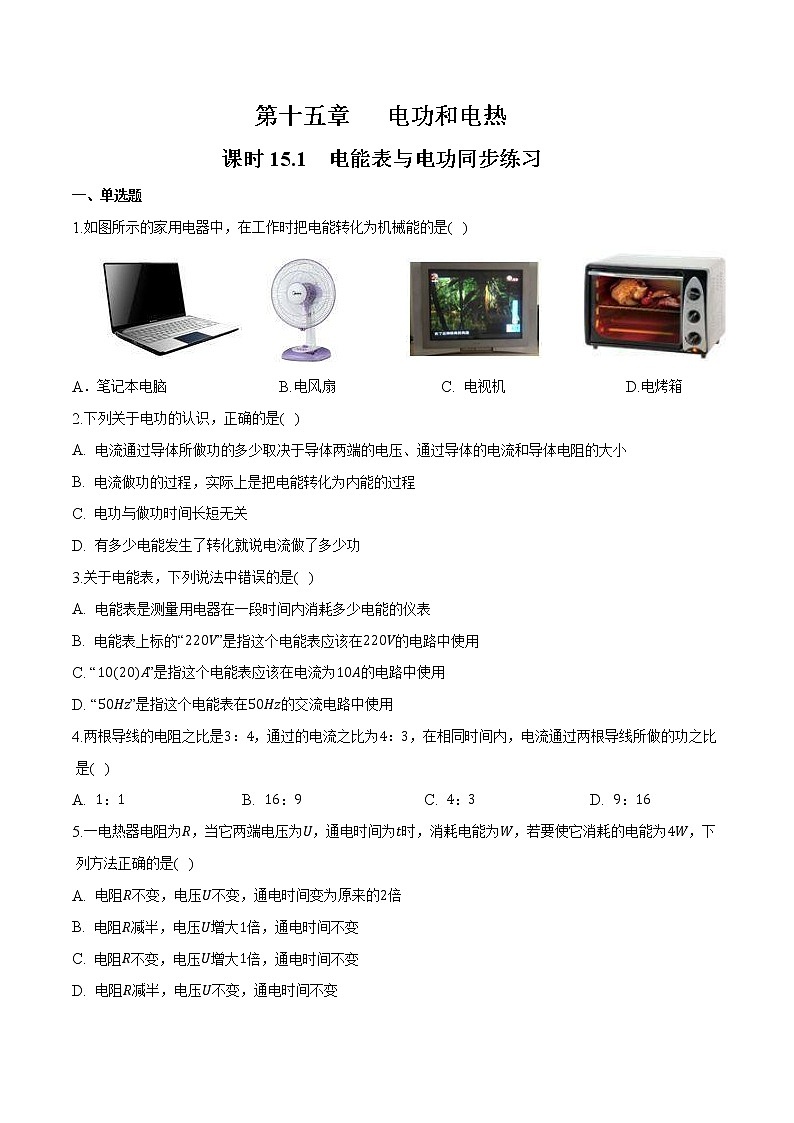

? 第十五章 電功和電熱
課時15.1 電能表與電功同步練習
一、單選題
1.如圖所示的家用電器中，在工作時把電能轉化為機械能的是(? ?)



? ????????
A．筆記本電腦 B.電風扇 C. 電視機 D.電烤箱
2.下列關于電功的認識，正確的是(? ?)
A. 電流通過導體所做功的多少取決于導體兩端的電壓、通過導體的電流和導體電阻的大小
B. 電流做功的過程，實際上是把電能轉化為內能的過程
C. 電功與做功時間長短無關
D. 有多少電能發生了轉化就說電流做了多少功
3.關于電能表，下列說法中錯誤的是(? ?)
A. 電能表是測量用電器在一段時間內消耗多少電能的儀表
B. 電能表上標的“220V”是指這個電能表應該在220V的電路中使用
C. “10(20)A”是指這個電能表應該在電流為10A的電路中使用
D. “50Hz”是指這個電能表在50Hz的交流電路中使用
4.兩根導線的電阻之比是3：4，通過的電流之比為4：3，在相同時間內，電流通過兩根導線所做的功之比是(? ?)
A. 1：1 B. 16：9 C. 4：3 D. 9：16
5.一電熱器電阻為R，當它兩端電壓為U，通電時間為t時，消耗電能為W，若要使它消耗的電能為4W，下列方法正確的是(? ?)
A. 電阻R不變，電壓U不變，通電時間變?yōu)樵瓉淼?倍
B. 電阻R減半，電壓U增大1倍，通電時間不變
C. 電阻R不變，電壓U增大1倍，通電時間不變
D. 電阻R減半，電壓U不變，通電時間不變

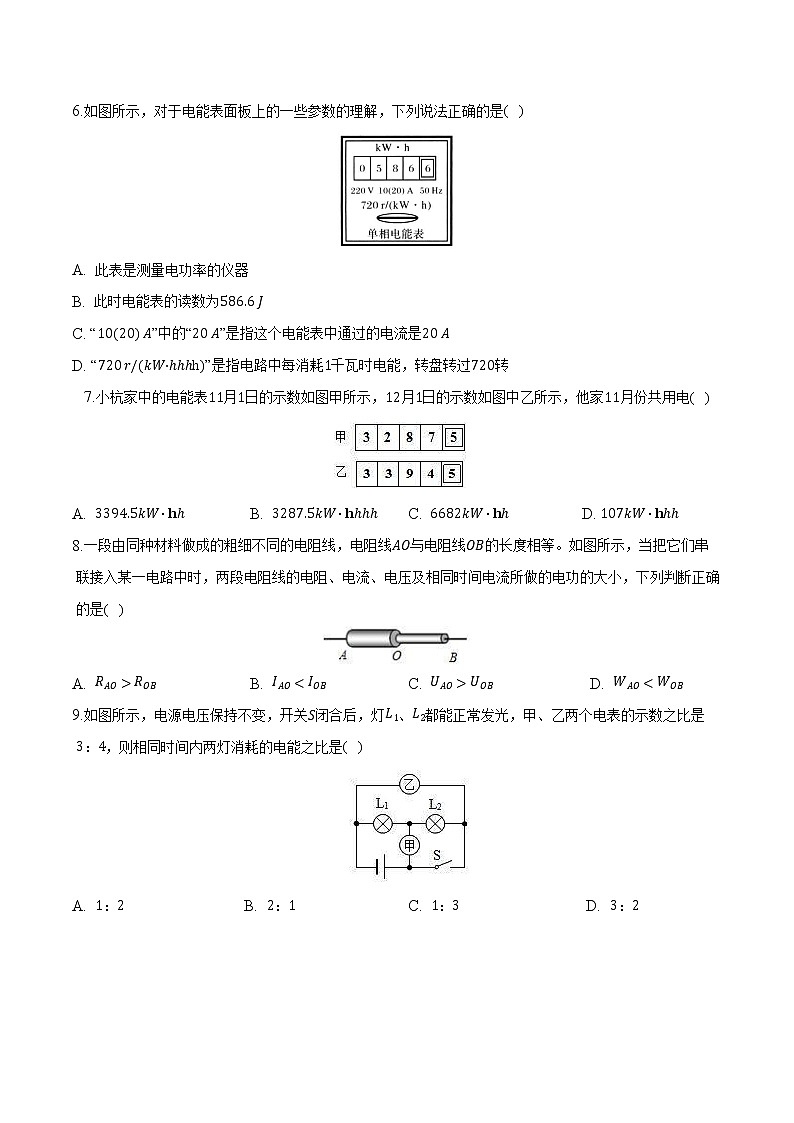

6.如圖所示，對于電能表面板上的一些參數的理解，下列說法正確的是(? ?)

A. 此表是測量電功率的儀器
B. 此時電能表的讀數為586.6?J
C. “10(20)?A”中的“20?A”是指這個電能表中通過的電流是20?A
D. “720?r/(kW·???h)”是指電路中每消耗1千瓦時電能，轉盤轉過720轉?
7.小杭家中的電能表11月1日的示數如圖甲所示，12月1日的示數如圖中乙所示，他家11月份共用電(? ?)
A. 3394.5kW?h? B. 3287.5kW?h??? C. 6682kW?h? D. 107kW?h??
8.一段由同種材料做成的粗細不同的電阻線，電阻線AO與電阻線OB的長度相等。如圖所示，當把它們串聯接入某一電路中時，兩段電阻線的電阻、電流、電壓及相同時間電流所做的電功的大小，下列判斷正確的是(? ?)

A. RAO>ROB B. IAOUOB D. WAO ?W丙> ?W丁 B. W甲> ?W丙> ?W丁> ?W乙
C. W乙> ?W丙> ?W丁> ?W甲 D. W丙> ?W丁> ?W乙> ?W甲

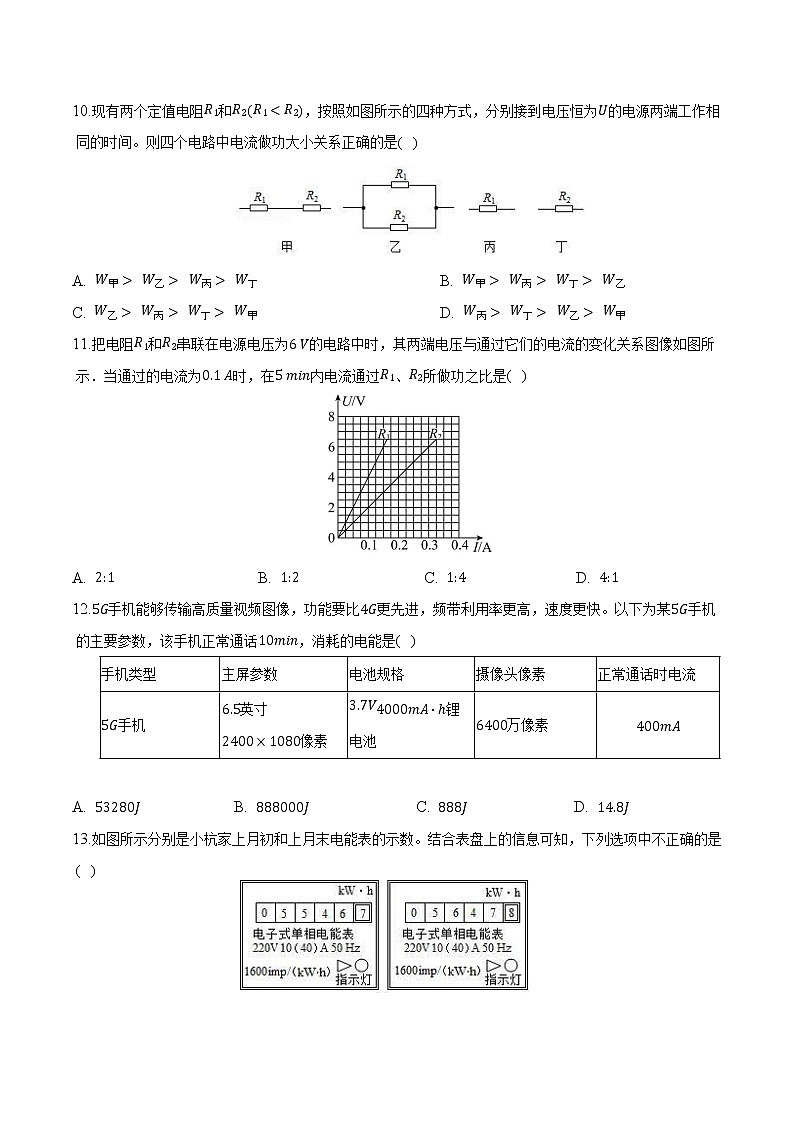

11.把電阻R1和R2串聯在電源電壓為6?V的電路中時，其兩端電壓與通過它們的電流的變化關系圖像如圖所示．當通過的電流為0.1?A時，在5?min內電流通過R1、R2所做功之比是(? ?)

A. 2:1 B. 1:2 C. 1:4 D. 4:1
12.5G手機能夠傳輸高質量視頻圖像，功能要比4G更先進，頻帶利用率更高，速度更快。以下為某5G手機的主要參數，該手機正常通話10min，消耗的電能是(? ?)
手機類型
主屏參數
電池規格
攝像頭像素
正常通話時電流
5G手機
6.5英寸
2400×1080像素
3.7V
4000mA??鋰電池
6400萬像素
400mA

A. 53280J B. 888000J C. 888J D. 14.8J
13.如圖所示分別是小杭家上月初和上月末電能表的示數。結合表盤上的信息可知，下列選項中不正確的是(? ?)




A. 小杭家家庭電路中的干路電流不得超過40A
B. 小杭家上個月消耗的電能為101.1kW??
C. 電能表上指示燈閃爍320次，表示家庭電路消耗電能0.2J
D. 電能表上指示燈閃爍的次數越多，說明電路中用電器消耗的電能越多
14.如圖所示，電源電壓不變，閉合開關S1，電流表示數為0.7A，再閉合S2，電流表示數變化了0.3A，則同時閉合S1、S2后，相同時間內R1、R2消耗的電能之比是(? ?)






A. 3：4 B. 4：3 C. 3：7 D. 7：3
15.如圖所示是新型的LED燈，小紅對LED燈很感興趣。她拆開?一個燈后發現，LED燈是由多個小燈珠串聯后通過電源適配器接入照明電路的。她取下其中一只小燈珠接在干電池兩端沒有亮，對調干電池正負極后亮了，用手試摸點亮的小燈珠幾乎不發熱。根據上述事實，以下推斷正確的是(? ?)

A. 單只小燈珠工作電壓是220V B. 小燈珠具有單向?qū)щ娦?br /> C. 小燈珠主要是將電能轉化為內能 D. 燈帶中的一只小燈珠斷路后其它還亮
16.有兩個電路元件A、B，把它們串聯在電路中，如圖甲所示，通過元件的電流與其兩端的電壓關系如圖乙所示．閉合開關S，這時電流表的示數為0.4?A，則在相同時間內A、B兩元件消耗的電功之比為(? ?)?

A. 4:5 B. 5:4 C. 2:3 D. 1:3

二、 填空題
17.如圖所示，是一輛新款電動自行車，它具有輕便、節能、環保等特點。將車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，但不會行駛。這個車鑰匙其實就是一個______(選填“電源”、“用電器”或“開關”)。騎行電動車是將電能轉化為______。



18.一只電熱水壺裝滿水后接在220V的電源上，通過它的電流是1.2A。若通電10min將水燒開，則電流做功_______J，消耗電能________J。若將該電熱水壺接在110V的電源上，則在相同時間內這壺水消耗的電能為_______J。
19.小杭同學看見他爸爸的手機鋰電池上面標明電壓為3.7V，容量為3000mA??，則它充電時相當于______ (選填“用電器”或“電源”，下同)，手機待機時相當于______ ，充滿電后存儲的電能為______ J；經查，該手機的待機電流為15mA，則該手機最長待機時間為______ ?。
20.圖所示的電路中，電源電壓保持不變，只閉合開關S1，電流表的示數為0.2A；再閉合開關S2，電流表的示數為0.5A，由此可知兩電阻的大小之比R1：R2為______。閉合S1、S2后，在相同的時間內，電流通過電阻R1、R2所做電功之比W1：W2為______。





21.如圖所示甲圖是電能表，該表是測量______的儀表，乙圖是電能表測量8月末和9月末的兩次讀數，計算9月該家共消耗______kW??的電能。



22.如圖電源電壓恒定，閉合S0。當S閉合、甲乙兩表為電壓表時，兩表示數之比U甲：U乙=7：5；當S斷開、甲乙兩表為電流表時，兩表示數之比I甲：I乙=______，此時電流通過R1、R2做功之比W1：W2=______。

23.如圖甲所示的電路中，當閉合開關后，兩個電壓表指針偏轉均為圖乙所示，則電阻R1和R2的阻值之比為________，在相同時間內，電流通過R1和R2所做的功之比為___________。


24.如圖所示，電源電壓為6V且保持不變，電阻R1=10Ω，R2=20Ω，當開關S接觸到接觸點2時，電壓表示數為_______V；當開關S轉接觸點1時，10s內電流所做的電功為_______J。

25.如圖甲所示電路中，電源電壓保持不變，閉合開關S，滑動變阻器滑片從b點向左移動到某點的過程中，兩個電壓表示數隨電流表示數變化的圖象如圖乙所示，則電源電壓為______V，當滑片在a點時，通電10s，R0消耗的電能為______J。

三、 實驗探究題
26. 在“探究電流做功多少與電壓、電流的關系”的活動中，同學們設計了如圖甲、乙、丙三個電路．

(1)實驗中我們通過比較__________來比較相同時間內電流做功的多少．
(2)利用圖甲可以研究電流做功多少與__________的關系．經過討論，同學們認為圖甲電路存在一個缺陷，其缺陷在于____________________．
(3)在圖乙的實驗中，當燈L1的亮度大于燈L2的亮度時，實驗中發現電壓表V1的示數始終大于V2的示數，根據此現象可以得出的初步結論是_______________________________________________________________________________________．
(4)某同學想利用圖丙來研究電流做功與電壓的關系，通過調節滑動變阻器的滑片P的位置來改變燈兩端電壓，他設計的實驗方案中存在什么問題？____________________________________________________________________________．
27. 在探究“電流做功的多少與哪些因素有關”時，同學們猜想：電流做功的多少可能與用電器兩端的電壓、通過用電器的電流和通電時間有關．小杭同學利用所學知識設計并連接了如圖甲所示的實驗電路．

(1)小杭設計的實驗中，利用小燈泡把電能主要轉化為________能來顯示電流做功的多少．
(2)實驗電路中的兩個小燈泡L1和L2的規格應________(填“相同”或“不同”)．
(3)小杭在實驗電路中接入一個滑動變阻器，目的之一是為了保護電路，另一個目的是________________．
(4)在圖甲所示的電路中，兩個小燈泡是________(填“串聯”或“并聯”)的，這樣連接是為了探究電流做功的多少與________的關系．
(5)完成上述探究后，小杭發現上述猜想中有一個猜想無法用圖甲所示的電路驗證，請你幫助小浩設計一個可以驗證這個猜想的電路，把電路圖畫在圖乙的虛線框內．
(6)對于“電流做功的多少可能與通電時間有關”的猜想，小杭是否必須通過實驗驗證？你的看法是________(填“不必”或“必須”)，你的理由是____________________________________________________.
四、 計算題
28.如圖所示的電路中，電源電壓U=3?V，R1=2?Ω，閉合開關后，電流表讀數為0.5?A，求：
(1)R1在1?min內消耗的電能。
(2)R2的阻值。


29.如圖所示，電源電壓恒定，R1的阻值為20Ω，R2的阻值為10Ω。當S閉合，S1、S2斷開時，電流表的示數為0.5A。求
(1)電源電壓；
(2)通電10s內電路消耗的總電能；
(3)當S、S1、S2都閉合時，電流表的示數變化了0.4A，則R3的阻值是多大？



答案與解析
一、單選題
26.如圖所示的家用電器中，在工作時把電能轉化為機械能的是(? ?)



? ????????
A．筆記本電腦 B.電風扇 C. 電視機 D.電烤箱
【答案】B?
【解析】A、筆記本電腦主要把電能轉化為光能，故A錯誤；
B、電風扇工作時主要把電能轉化為機械能，故B正確；
C、電視機主要把電能轉化為光能與聲能，故C錯誤；
D、電烤箱主要把電能轉化為內能，故D錯誤；
故選：B。
27.下列關于電功的認識，正確的是(? ?)
A. 電流通過導體所做功的多少取決于導體兩端的電壓、通過導體的電流和導體電阻的大小
B. 電流做功的過程，實際上是把電能轉化為內能的過程
C. 電功與做功時間長短無關
D. 有多少電能發生了轉化就說電流做了多少功
【答案】D?
【解析】由W=UIt可知，電流通過導體所做功的多少取決于導體兩端的電壓大小、通過導體的電流大小和通電時間的長短，故A、C錯誤；電流做功的過程，實際上是把電能轉化為其他形式的能的過程，有多少電能發生了轉化就說電流做了多少功，故B錯誤，D正確．故選D．
28.關于電能表，下列說法中錯誤的是(? ?)
A. 電能表是測量用電器在一段時間內消耗多少電能的儀表
B. 電能表上標的“220V”是指這個電能表應該在220V的電路中使用
C. “10(20)A”是指這個電能表應該在電流為10A的電路中使用
D. “50Hz”是指這個電能表在50Hz的交流電路中使用
【答案】C?
【解析】解：A、電能表是用來測量用電器在一段時間內消耗電能多少的儀表，故A正確；
B、電能表上標的“220V”是指這個電能表應該在220V的電路中使用，故B正確；
C、10(20)A表示電能表的標定電流為10A，電能表的額定最大電流為20A，故C錯誤；
D、“50Hz”是指這個電能表在50Hz的交流電路中使用，故D正確。
故選：C。
29.兩根導線的電阻之比是3：4，通過的電流之比為4：3，在相同時間內，電流通過兩根導線所做的功之比是(? ?)
A. 1：1 B. 16：9 C. 4：3 D. 9：16
【答案】C?
【解析】根據W=UIt=I2Rt求出電流做功之比，電流通過兩根導線所做的功之比：W1W2=I12R1tI22R2t=42×333×4=43
故選C．
30.一電熱器電阻為R，當它兩端電壓為U，通電時間為t時，消耗電能為W，若要使它消耗的電能為4W，下列方法正確的是(? ?)
A. 電阻R不變，電壓U不變，通電時間變?yōu)樵瓉淼?倍
B. 電阻R減半，電壓U增大1倍，通電時間不變
C. 電阻R不變，電壓U增大1倍，通電時間不變
D. 電阻R減半，電壓U不變，通電時間不變
【答案】C?
【解析】A、根據W=UIt得，當電壓，電阻不變時，通電時間變?yōu)樵瓉淼?倍，消耗的電能為2W，故A錯誤；
B、根據W=UIt得，電阻R減半，電壓U增大1倍，通電時間不變時，消耗的電能為8W，故B錯誤；
C、根據W=UIt得，電阻R不變，電壓U增大1倍，通電時間不變，消耗的電能為4W，故C正確；
D、根據W=UIt得，電阻R減半，電壓U不變，通電時間不變，消耗的電能為2W，故D錯誤。
故選：C。

31.如圖所示，對于電能表面板上的一些參數的理解，下列說法正確的是(? ?)

A. 此表是測量電功率的儀器
B. 此時電能表的讀數為586.6?J
C. “10(20)?A”中的“20?A”是指這個電能表中通過的電流是20?A
D. “720?r/(kW·???h)”是指電路中每消耗1千瓦時電能，轉盤轉過720轉
【答案】D?
【解析】A、此表的單位是kW?h，是測量消耗電能的儀表，故A錯；
B、此表的單位是kW?h，讀數為586.6kW?h，故B錯；
C、電能表上20A表示平時工作允許通過的最大電流為20A，故C錯；
D、“720r/(kW?h)”表示用電器每消耗1kW?h的電能，電能表的轉盤轉720轉，故D正確。
故選：D。??
32.小杭家中的電能表11月1日的示數如圖甲所示，12月1日的示數如圖中乙所示，他家11月份共用電(? ?)
A. 3394.5kW?h? B. 3287.5kW?h??? C. 6682kW?h? D. 107kW?h??
【答案】D?
【解析】11月消耗電能的測量方法：12月1日電能表的示數減去11月1日電能表的示數，讀數時注意：電能表最后一位是小數，單位kW?hh。小杭家11月份消耗的電能是：W=3394.5kW?h?3287.5kW?h=107kW?h。
故選：D。
33.一段由同種材料做成的粗細不同的電阻線，電阻線AO與電阻線OB的長度相等。如圖所示，當把它們串聯接入某一電路中時，兩段電阻線的電阻、電流、電壓及相同時間電流所做的電功的大小，下列判斷正確的是(? ?)

A. RAO>ROB B. IAOUOB D. WAO ?W丁> ?W乙
C. W乙> ?W丙> ?W丁> ?W甲 D. W丙> ?W丁> ?W乙> ?W甲
【答案】C?
【解析】因串聯電路中總電阻大于任何一個分電阻、并聯電路中總電阻小于任何一個分電阻，且R1R丁>R丙>R乙，
因電源的電壓恒為U，且工作時間相等，
所以，由W=UIt=U2Rt可知，四個電路中電流做功大小關系為W乙>W丙>W丁>W甲，故ABD錯誤，C正確。
故選C。??
36.把電阻R1和R2串聯在電源電壓為6?V的電路中時，其兩端電壓與通過它們的電流的變化關系圖像如圖所示．當通過的電流為0.1?A時，在5?min內電流通過R1、R2所做功之比是(? ?)





A. 2:1 B. 1:2 C. 1:4 D. 4:1
【答案】A?
【解析】從表中可以看出通過0.1A電流時，R1、R2兩端的電壓分別為4V、2V，則R1、R2兩端的電壓之比為2：1，因為R1和R2串聯電流相同，通電時間相等，所以由W=UIt，可知通過R1、R2做功之比即為R1、R2兩端的電壓之比，即2：1
故選A。??
37.5G手機能夠傳輸高質量視頻圖像，功能要比4G更先進，頻帶利用率更高，速度更快。以下為某5G手機的主要參數，該手機正常通話10min，消耗的電能是(? ?)
手機類型
主屏參數
電池規格
攝像頭像素
正常通話時電流
5G手機
6.5英寸
2400×1080像素
3.7V
4000mA??鋰電池
6400萬像素
400mA

A. 53280J B. 888000J C. 888J D. 14.8J
【答案】C?
【解析】解：通話時的電流：I=400mA=0.4A，通話時間：t=10×60s=600s，電壓：U=3.7V，
消耗的電能：W=UIt=3.7V×0.4A×600s=888J。
故選：C。
38.如圖所示分別是小杭家上月初和上月末電能表的示數。結合表盤上的信息可知，下列選項中不正確的是(? ?)




A. 小杭家家庭電路中的干路電流不得超過40A
B. 小杭家上個月消耗的電能為101.1kW??
C. 電能表上指示燈閃爍320次，表示家庭電路消耗電能0.2J
D. 電能表上指示燈閃爍的次數越多，說明電路中用電器消耗的電能越多
【答案】C?
【解析】A、電能表上所標220V是指電能表的工作電壓，40A是指電能表平時工作允許通過的最大電流為40A，因此小杭家干路中的電流不得超過40A，故A正確；
B、小杭家上月消耗的電能為：5647.8kW?h?5546.7kW?h=101.1kW?h，故B正確；
C、指示燈閃爍320次消耗的電能：W=3201600×1kW?h=0.2kW?h=7.2×105J，故C錯誤；
D、1600imp/(kW?h)表示電路中每消耗1kW?h的電能，指示燈閃爍1600次，電能表上指示燈閃爍的次數越多，則電路中消耗的電能越多，故D正確。
故選：C。
39.如圖所示，電源電壓不變，閉合開關S1，電流表示數為0.7A，再閉合S2，電流表示數變化了0.3A，則同時閉合S1、S2后，相同時間內R1、R2消耗的電能之比是(? ?)






A. 3：4 B. 4：3 C. 3：7 D. 7：3
【答案】D?
【解析】閉合開關S1，電路為R1的簡單電路，電流表示數為0.7A，則R1的電流：I1=0.7A，
再閉合S2，兩電阻并聯，電流表測總電流，由于并聯電路中各電阻互不影響，所以通過R1的電流仍然為0.7A，
電流表示數變化了0.3A，則說明通過R2的電流為：I2=0.3A，
由于并聯電路各支路兩端的電壓相等，則U1=U2，
所以，在相同時間內R1、R2消耗的電能之比為：W1W2=U1I1tU2I2t=I1I2=0.7A0.3A=73=7：3。
故選：D。
40.如圖所示是新型的LED燈，小紅對LED燈很感興趣。她拆開?一個燈后發現，LED燈是由多個小燈珠串聯后通過電源適配器接入照明電路的。她取下其中一只小燈珠接在干電池兩端沒有亮，對調干電池正負極后亮了，用手試摸點亮的小燈珠幾乎不發熱。根據上述事實，以下推斷正確的是(? ?)

A. 單只小燈珠工作電壓是220V B. 小燈珠具有單向?qū)щ娦?br /> C. 小燈珠主要是將電能轉化為內能 D. 燈帶中的一只小燈珠斷路后其它還亮
【答案】B?
【解析】A、單只小燈珠工作電壓小于220V，故A不正確；
B、“對調電池正負極后亮了”是因為LED燈具有單向?qū)щ娦裕蔅正確；
C、小燈珠幾乎不發熱，主要是將電能轉化為光能，故C不正確；
D、燈帶由多個小燈珠串聯，由于串聯電路中各用電器相互影響，一只LED燈斷路后其他燈不亮，故D不正確。
故選：B。
41.有兩個電路元件A、B，把它們串聯在電路中，如圖甲所示，通過元件的電流與其兩端的電壓關系如圖乙所示．閉合開關S，這時電流表的示數為0.4?A，則在相同時間內A、B兩元件消耗的電功之比為(? ?)?





A. 4:5 B. 5:4 C. 2:3 D. 1:3
【答案】A?
【解析】根據甲圖可知，當開關S閉合后，元件A與元件B串聯，電流表的示數為0.4A，即IA=IB=0.4A，
根據乙圖可得當電流為IA=0.4A時，元件A與元件B電壓分別為UA=2V，UB=2.5V, 由W=UIt， 所以，在相同時間內R1、R2消耗的電能之比為：WAWB=UAIAtUBIBt=U1U2=2V2.5V=45=4：5。
故選：A。
五、 填空題
42.如圖所示，是一輛新款電動自行車，它具有輕便、節能、環保等特點。將車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，但不會行駛。這個車鑰匙其實就是一個______(選填“電源”、“用電器”或“開關”)。騎行電動車是將電能轉化為______。



【答案】開關? 機械能?
【解析】由題意可知，將車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，相當于電路接通，因此，這個車鑰匙其實就是一個開關，控制電路的通斷；
電動車是靠電動機來工作的，因此，騎行電動車是將電能轉化為機械能。
故答案為：開關；機械能。
43.一只電熱水壺裝滿水后接在220V的電源上，通過它的電流是1.2A。若通電10min將水燒開，則電流做功_______J，消耗電能________J。若將該電熱水壺接在110V的電源上，則在相同時間內這壺水消耗的電能為_______J。
【答案】1.584×105；1.584×105；3.96×104?
【解析】由題意可得，電流做功為W=UIt=220V×1.2A×10×60s=1.584×105J；消耗的電能等于電流所做的功為1.584×105J；電熱水壺的電阻為R=UI=220V1.2A=5503Ω，則將該電熱水壺接在110V的電源上，在相同時間內這壺水消耗的電能為W'=U'2Rt=(110V)25503Ω×600s=3.96×104J。
故答案為：1.584×105；1.584×105；3.96×104??
44.小杭同學看見他爸爸的手機鋰電池上面標明電壓為3.7V，容量為3000mA??，則它充電時相當于______ (選填“用電器”或“電源”，下同)，手機待機時相當于______ ，充滿電后存儲的電能為______ J；經查，該手機的待機電流為15mA，則該手機最長待機時間為______ ?。
【答案】用電器? 電源? 39960? 200?
【解析】手機充電過程中，將電能轉化為化學能儲存，消耗量電能，所以充電時相當于用電器，手機待機時，將化學能轉化為電能，此時相當于電源。
充電電流所做的功即儲存的電能為：W=UIt=3.7V×3000×10?3A×3600s=39960J。
該手機最長待機時間為：t'=QI待=3000mA??15mA=200?。故答案為：用電器；電源；39960；200。
45.圖所示的電路中，電源電壓保持不變，只閉合開關S1，電流表的示數為0.2A；再閉合開關S2，電流表的示數為0.5A，由此可知兩電阻的大小之比R1：R2為______。閉合S1、S2后，在相同的時間內，電流通過電阻R1、R2所做電功之比W1：W2為______。



【答案】3：2? 2：3?
【解析】解：由電路圖可知，當只閉合開關S1時，電路為R1的簡單電路，電流表的示數為通過R1的電流，即：I1=0.2A；當再閉合開關S2時，兩電阻并聯，電流表測干路電流，因為并聯電路中各支路獨立工作、互不影響，所以，閉合開關S2時，通過R1的電流不變，
因為并聯電路中干路電流等于各支路電流之和，所以，通過R2的電流：I2=0.5A?0.2A=0.3A，
因為并聯電路中各支路兩端的電壓相等，
所以，由I=UR可得：R1R2=UI1UI2=I2I1=0.3A0.2A=32=3：2，
由W=UIt可得，閉合S、S1后，R1與R2的電功之比：W1W2=UI1tUI2t=I1I2=0.2A0.3A=23=2：3。
故答案為：3：2；?2：3。
46.如圖所示甲圖是電能表，該表是測量______的儀表，乙圖是電能表測量8月末和9月末的兩次讀數，計算9月該家共消耗______kW??的電能。




【答案】電功? 164.3?
【解析】(1)電能表是測量用電器消耗電能多少(或電功)的儀表；
(2)由電能表表盤知，電能表上月末的讀數為731.6kW??，本月末的讀數為895.9kW??，
則這個月家里消耗的電能：W=895.9kW???731.6kW??=164.3kW??。
故答案為：電功； 164.3。
47.如圖電源電壓恒定，閉合S0。當S閉合、甲乙兩表為電壓表時，兩表示數之比U甲：U乙=7：5；當S斷開、甲乙兩表為電流表時，兩表示數之比I甲：I乙=______，此時電流通過R1、R2做功之比W1：W2=______。

【答案】2：7? 5：2?
【解析】閉合S0。當S閉合、甲乙兩表為電壓表時，電阻R1、R2串聯，甲電壓表測總電壓U甲=U1+U2，乙電壓表測R2兩端的電壓U乙=U2；
則U甲：U乙=(U1+U2)：U2=7：5，所以可知，U1：U2=2：5；
由I=UR可知，電阻R1、R2的阻值之比：R1：R2=U1I1：U2I2=U1：U2=2：5；
當S斷開、甲、乙兩表為電流表時，R1、R2并聯，甲電流表測量通過R2的電流即I甲=I2'，乙電流表測量干路的電流即I乙=I1'+I2'；
根據并聯電路的電壓通電以及歐姆定律可知，I1'：I2'=U1'R1：U2'R2=R2：R1=5：2；
則甲、乙電流表的示數之比：I甲：I乙==I2'：(I1'+I2')=2：7；
此時電流通過R1、R2做功之比W1：W2=U1'I1't：U2'I2't=I1'：I2'=5：2。
故答案為：2：7， 5：2。
48.如圖甲所示的電路中，當閉合開關后，兩個電壓表指針偏轉均為圖乙所示，則電阻R1和R2的阻值之比為________，在相同時間內，電流通過R1和R2所做的功之比為___________。


【答案】4：1；4：1?
【解析】由題中的圖可知：V1測的是電源電壓；V2測的是R2兩端的電壓．即V1的示數應大于V2的示數；
而兩個電壓表的指針偏轉角度相同，所以V1選的量程應是0～15V，其分度值是0.5V，讀數(即電源電壓)為6V；
V2選的量程應是0～3V，其分度值是0.1V，讀數(即R2兩端的電壓)為1.2V；
所以，電阻R1兩端的電壓為：U1=U?U2=6V?1.2=4.8V；
因為電阻R1、R2串聯，串聯電路中各處的電流相等，所以由U=?IR可得，R1、R2的阻值之比等于
其兩端的電壓之比，即R1R2=U1U2=4.8V1.2V=41；
在相同時間內，電流通過R1和R2所做的功之比為：W1：W2=U1I1t：U2I2t=U1：U2=4.8V：1.2V=4：1。
故答案為：4：1； 4：1。??
49.如圖所示，電源電壓為6V且保持不變，電阻R1=10Ω，R2=20Ω，當開關S接觸到接觸點2時，電壓表示數為_______V；當開關S轉接觸點1時，10s內電流所做的電功為_______J。

【答案】2；36?
【解析】由圖可知，當開關S接到接觸點2時，電阻R1和R2串聯，因為R1=10Ω，R2=20Ω，
所以電回路中的總電阻為：R=R1+R2=10Ω+20Ω=30Ω，
而電源電壓為U=6V，因為電路中的電流為；I=UR=6V30Ω=0.2A，
則電阻R1兩端的電壓為：U1=IR1=0.2A×10Ω=2V；
當開關S轉換到接觸點1時，電路中只有電阻R1，
因為t=10s，∴電流所做的功為：W=UIt=U×UR×t=U2Rt=(6V)210Ω×10s=36J。
故答案為：2； 36。??
50.如圖甲所示電路中，電源電壓保持不變，閉合開關S，滑動變阻器滑片從b點向左移動到某點的過程中，兩個電壓表示數隨電流表示數變化的圖象如圖乙所示，則電源電壓為______V，當滑片在a點時，通電10s，R0消耗的電能為______J。

【答案】6? 180?
【解析】由電路圖知，P在b點時，電路中電阻最大，電流最小，
由圖象可以看出，滑片P在b點時電流Ib=0.5A，U1=1V、U2=5V，
所以電源電壓：U=U1+U2=1V+5V=6V，
電阻R0的阻值：R0=U1Ib=1V0.5A=2Ω，
滑片P在a點時，電路中電阻最小，電流最大，此時通過電路的電流Ia=UR0=6V2Ω=3A，
通電10s，R0消耗的電能：W=(Ia)2R0t=(3A)2×2Ω×10s=180J。
故答案為：6；180。
六、 實驗探究題
26. 在“探究電流做功多少與電壓、電流的關系”的活動中，同學們設計了如圖甲、乙、丙三個電路．

(1)實驗中我們通過比較__________來比較相同時間內電流做功的多少．
(2)利用圖甲可以研究電流做功多少與__________的關系．經過討論，同學們認為圖甲電路存在一個缺陷，其缺陷在于____________________．
(3)在圖乙的實驗中，當燈L1的亮度大于燈L2的亮度時，實驗中發現電壓表V1的示數始終大于V2的示數，根據此現象可以得出的初步結論是_______________________________________________________________________________________．
(4)某同學想利用圖丙來研究電流做功與電壓的關系，通過調節滑動變阻器的滑片P的位置來改變燈兩端電壓，他設計的實驗方案中存在什么問題？____________________________________________________________________________．
【答案】(1)燈泡的亮度 (2)電流大小? 干路缺少滑動變阻器，無法多次測量
(3)在電流和通電時間相同時，導體兩端電壓越高，電流做功越多
(4)燈泡兩端電壓改變時，通過燈泡的電流也發生了變化，沒有利用控制變量的物理方法
【解析】電流做功的過程就是把電能轉化為其他形式能的過程，相同時間內消耗的電能越多，轉化為其他形式的能越多，本題中利用燈泡把電能轉化為內能和光能，相同時間內電流做的功越多，轉化為內能越多，燈越亮．甲中兩燈泡并聯，其兩端電壓相等，燈泡的規格不同，則流過它們的電流不同，是研究電功與電流大小的關系．圖乙中兩燈泡串聯，它們的電流大小相等，但電壓不相等，所以研究的是電功與電壓的關系，實驗中燈泡兩端電壓越高，燈越亮，說明相同時間內電流做的功越多．電功的大小與電壓、電流和通過時間有關，在實驗中要利用控制變量的方法．圖丙中當滑動變阻器接入電路的阻值發生改變時，燈兩端的電壓會發生改變，但流過燈泡的電流也發生了變化，沒有利用控制變量的方法．
27. 在探究“電流做功的多少與哪些因素有關”時，同學們猜想：電流做功的多少可能與用電器兩端的電壓、通過用電器的電流和通電時間有關．小浩同學利用所學知識設計并連接了如圖甲所示的實驗電路．

(1)小浩設計的實驗中，利用小燈泡把電能主要轉化為________能來顯示電流做功的多少．
(2)實驗電路中的兩個小燈泡L1和L2的規格應________(填“相同”或“不同”)．
(3)小浩在實驗電路中接入一個滑動變阻器，目的之一是為了保護電路，另一個目的是________________．
(4)在圖甲所示的電路中，兩個小燈泡是________(填“串聯”或“并聯”)的，這樣連接是為了探究電流做功的多少與________的關系．
(5)完成上述探究后，小浩發現上述猜想中有一個猜想無法用圖甲所示的電路驗證，請你幫助小浩設計一個可以驗證這個猜想的電路，把電路圖畫在圖乙的虛線框內．
(6)對于“電流做功的多少可能與通電時間有關”的猜想，小浩是否必須通過實驗驗證？你的看法是________(填“不必”或“必須”)，你的理由是____________________________________________________.
【答案】(1)內? (2)不同? (3)改變燈泡的電壓，便于多次實驗得出普遍規律? (4)串聯；電壓? (5)如答圖所示? (6)不必；對電路中的同一個燈泡，電壓和通過的電流相同，根據生活經驗可知，通電時間越長，燈泡消耗的電能越多


七、 計算題
28.如圖所示的電路中，電源電壓U=3?V，R1=2?Ω，閉合開關后，電流表讀數為0.5?A，求：
(1)R1在1?min內消耗的電能。
(2)R2的阻值。

【答案】解：(1)R1在1?min內消耗的電能W=I2R1t=(0.5?A)2×2?Ω×60?s=30?J。 (2)總電阻R=UI=3V0.5A=6Ω，電阻R2=R?R1=6?Ω?2?Ω=4?Ω。
29.如圖所示，電源電壓恒定，R1的阻值為20Ω，R2的阻值為10Ω。當S閉合，S1、S2斷開時，電流表的示數為0.5A。求
(1)電源電壓；
(2)通電10s內電路消耗的總電能；
(3)當S、S1、S2都閉合時，電流表的示數變化了0.4A，則R3的阻值是多大？




【答案】解：(1)當S閉合，S1、S2斷開時，R1和R2串聯接入電路中；
根據I=UR可知，電源電壓為：U=I(R1+R2)=0.5A×(20Ω+10Ω)=15V；
(2)通電10s內電路消耗的電能為：W=UIt=15V×0.5A×10s=75J；
(3)當S、S1、S2都閉合時，R2被短路，此時R1和R3并聯接入電路中，電流表測干路中的電流，此時的總電阻要小于R1，當S閉合，S1、S2斷開時，R1和R2串聯接入電路中，此時的總電阻要大于R1，所以，R1和R3并聯的總電阻小于?R1和R2串聯的總電阻，由歐姆定律可知，當S、S1、S2都閉合時，干路中的電流變大，
故并聯后干路中的電流為：I'=0.4A+0.5A=0.9A；
根據歐姆定律得，通過R1的電流為：I1=UR1=15V20Ω=0.75A；
由并聯電路中干路電流等于各支路電流之和可得，通過R3的電流為：
I3=I'?I1=0.9A?0.75A=0.15A；則R3的電阻為：R3=UI3=15V0.15A=100Ω。
