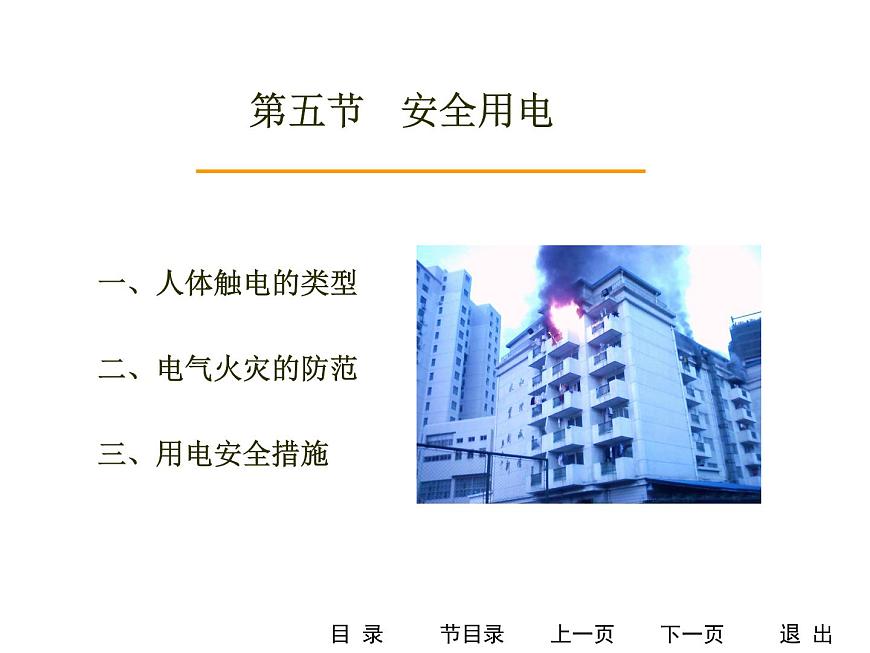

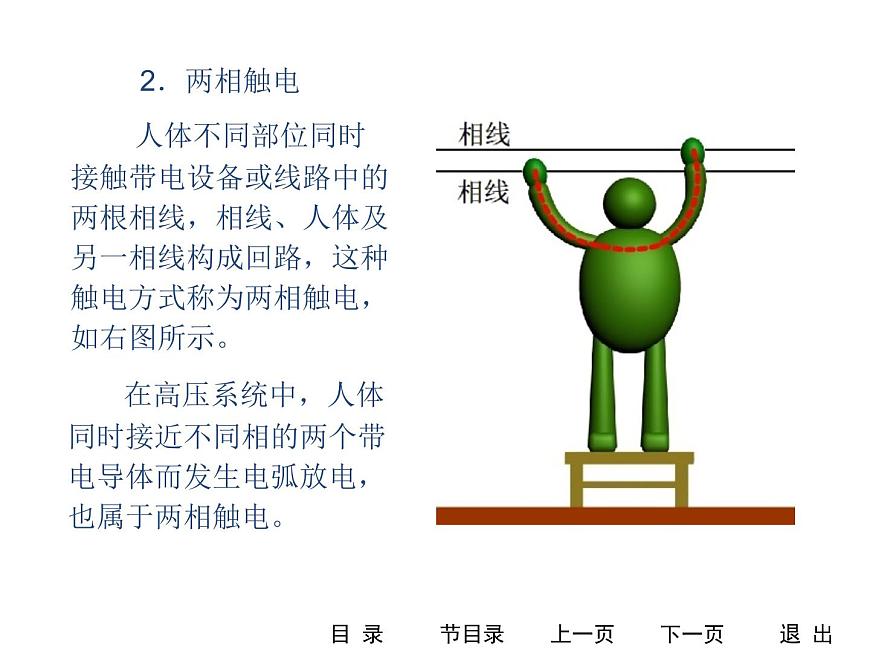

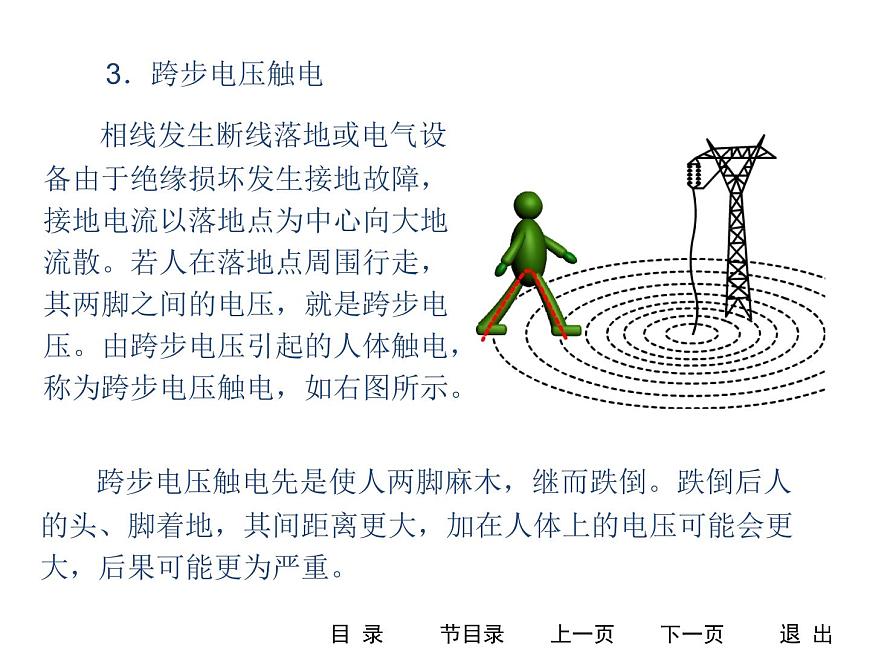

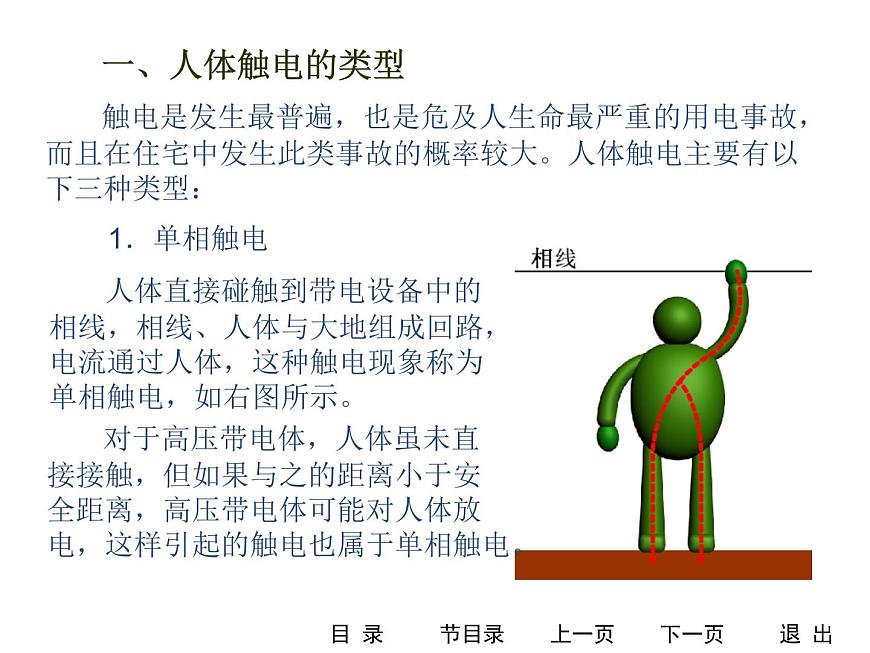

第五節 安全用電一、人體觸電的類型二、電氣火災的防范三、用電安全措施 一、人體觸電的類型 觸電是發生最普遍，也是危及人生命最嚴重的用電事故，而且在住宅中發生此類事故的概率較大。人體觸電主要有以下三種類型： 人體直接碰觸到帶電設備中的相線，相線、人體與大地組成回路，電流通過人體，這種觸電現象稱為單相觸電，如右圖所示。 1．單相觸電 對于高壓帶電體，人體雖未直接接觸，但如果與之的距離小于安全距離，高壓帶電體可能對人體放電，這樣引起的觸電也屬于單相觸電。 2．兩相觸電 人體不同部位同時接觸帶電設備或線路中的兩根相線，相線、人體及另一相線構成回路，這種觸電方式稱為兩相觸電，如右圖所示。 在高壓系統中，人體同時接近不同相的兩個帶電導體而發生電弧放電，也屬于兩相觸電。 3．跨步電壓觸電 相線發生斷線落地或電氣設備由于絕緣損壞發生接地故障，接地電流以落地點為中心向大地流散。若人在落地點周圍行走，其兩腳之間的電壓，就是跨步電壓。由跨步電壓引起的人體觸電，稱為跨步電壓觸電，如右圖所示。 跨步電壓觸電先是使人兩腳麻木，繼而跌倒。跌倒后人的頭、腳著地，其間距離更大，加在人體上的電壓可能會更大，后果可能更為嚴重。 二、電氣火災的防范 隨著社會的發展和人民生活水平的不斷提高，進入家庭的電器日益增多，由于使用不當、產品不合格、線路老化或負荷過重等因素導致的火災不斷增多。電氣火災產生的原因主要有兩種情形：一是由于導體有電阻，在電流通過時產生熱量。大電流、大電阻產生的高溫引燃易燃物引起火災。二是發生氣隙放電產生電弧或電火花，引燃易燃物引起火災。 由于線路老化、受潮、腐蝕、磨損、鼠咬、重物壓軋、利器割傷等原因造成絕緣遭到破壞而形成短路；裝螺口燈泡時擰得過緊，壓迫燈口內中心接相線的金屬片使之與接中性線的螺絲套相連通，也會形成短路。當短路發生時，如果沒有短路保護或保護失靈，不能及時切斷電源，都可能釀成火災。 有些人用報紙擋光做燈罩，睡覺時不關燈，熟睡后將蚊帳、被褥弄到床頭燈上而發生火災。裝修時使用易燃木材和易燃油漆涂料，而壁燈、吸頂燈等嵌入式燈具功率過大，散熱不好，就容易產生火災。還有電熱毯、電熨斗等電熱器，長時間通電，且無人照看，也可能引發火災。 過載也使電流增大。在使用大功率電器，如電熱水器、空調器、微波爐、電磁爐等時，若使用截面積較小的鋁線，配套的閘刀開關、熔斷器、插座等規格也偏小，則存在著嚴重的火災隱患。 要實現安全用電，就要在實際工作和生活中注意以下事項： （2）開關必須安裝在相線上，合理選擇導線及熔斷器，不能隨意加大熔斷器的規格或用鐵絲、銅絲等代替。 （1）不能私拉亂接電線和擅用大功率電器。 （3）安裝電器時，要根據安裝說明正確安裝，不可馬虎。帶電部分必須有防護罩或放到不易接觸到的地方，以防觸電。 三、用電安全措施 （4）帶金屬外殼的電器必須采用保護接地措施。電冰箱、洗衣機、電熱水器等電器的電源插頭必須使用接地連接良好的三眼插座。 （6）不能在架空線路和戶外變電所附近放風箏、釣魚，不能隨意攀爬電線桿和變壓器桿塔等電氣設施。 （8）當由于電氣故障或漏電而引起火災時，應立即切斷電源。電器起火時，迅速用砂子覆蓋、用四氯化碳滅火器或二氧化碳滅火器滅火，絕不能用水或一般酸堿泡沫滅火器滅火，否則有觸電危險。 （7）不能用濕布擦拭正在使用的電器，更不能用水沖洗。 （5）不要私自拆裝電線和電器，以免觸電或造成短路事故。 （ 9）當電線斷落在地上時，不能走近，以免跨步電壓傷人，應派人看守，同時通知有關人員處理。 （10）遇到別人發生觸電事故，不要驚慌失措，要迅速采取正確的措施，積極施救。 ②用絕緣物品挑開或切斷觸電者身上的電線等帶電物品； ①迅速斷開開關，切斷電源； ④立即呼叫120急救服務； ③使觸電者保持呼吸道暢通； ⑥對電灼傷的傷口或創面不要用油膏或不干凈的敷料包敷，而用干凈的敷料包扎，或送醫院后待醫生處理。 ⑤如果發現觸電者呼吸、心跳停止，需立即進行心肺復蘇，并堅持長時間進行；練習4-5 1．人體觸電主要有哪些類型？雷雨時，為什么不能到高大的樹下避雨？ 答案：人體觸電主要有單相觸電、兩相觸電、跨步電壓觸電三種類型；雷雨時，帶電的云常向高大的樹木放電，躲在樹下的人易受到單相觸電和跨步電壓觸電兩種方式的威脅。 2．簡述如何防范電氣火災。 答案：要防范電氣火災，就要在實際工作和生活中注意以下事項：（1）要避免線路由于老化、受潮、腐蝕、磨損、鼠咬、重物壓軋、利器割傷、連接不當?shù)仍蛟斐傻亩搪?。?）要避免發生過載、線路電阻過大、閘刀開關、熔斷器、插座等規格偏小等問題。（3）要避免易燃物品靠近電器、電器長時間通電等現象。 3．簡述用電安全措施。 答案：不能私拉亂接電線和擅用大功率電器；開關必須安裝在相線上，合理選擇導線及熔斷器，不能隨意加大熔體的規格或用鐵絲、銅絲等代替；帶金屬外殼的電器必須采用保護接地措施；等 。
