物理第3節 串聯和并聯示范課課件ppt

這是一份物理第3節 串聯和并聯示范課課件ppt，共27頁。PPT課件主要包含了串聯和并聯，第十五章第３節，串聯電路中開關的作用，生活中的電路，暢談你的收獲和困惑，實際應用反饋提升，看圖做練習，電路練習之一等內容，歡迎下載使用。

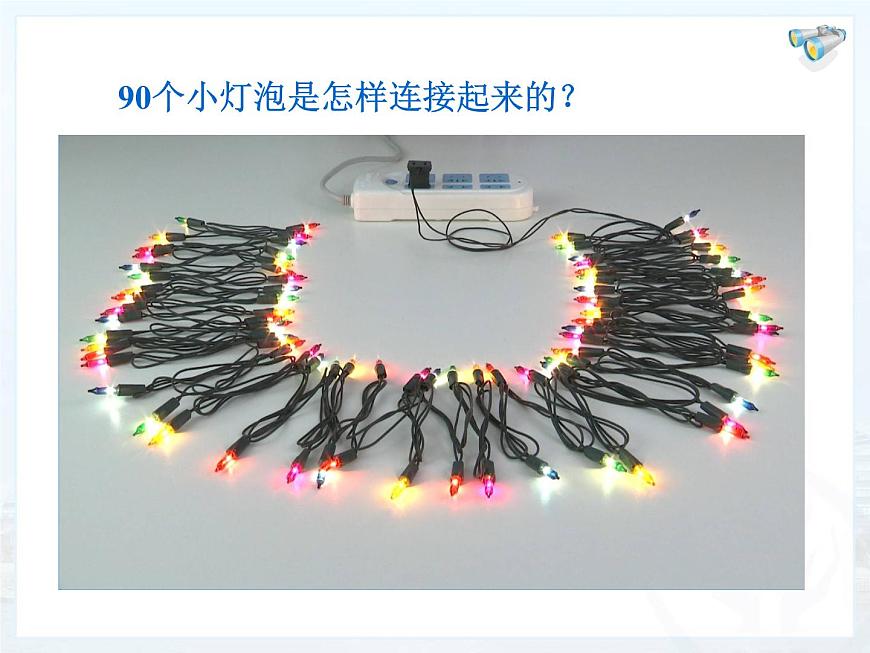

　　90個小燈泡是怎樣連接起來的？

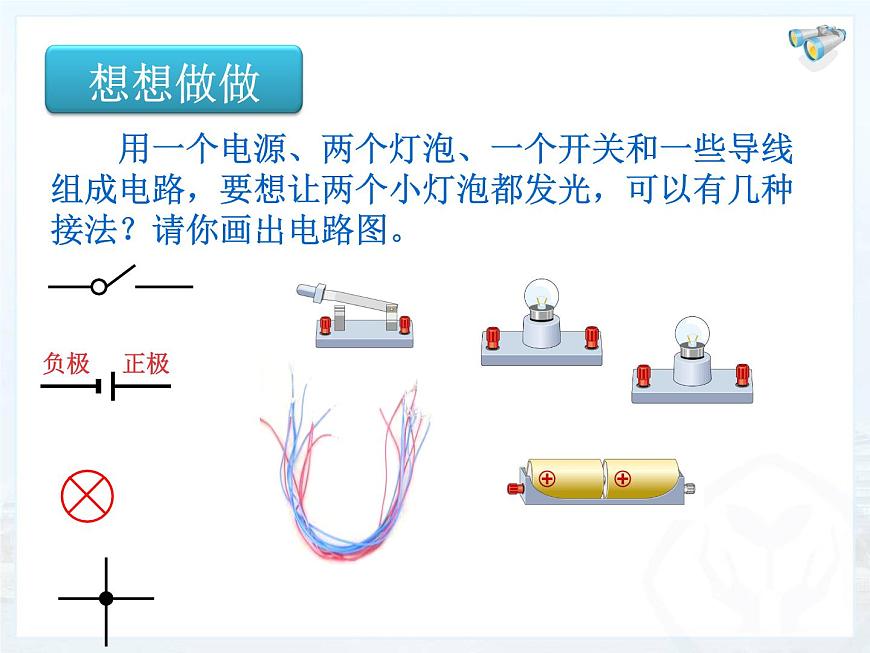

　　用一個電源、兩個燈泡、一個開關和一些導線組成電路，要想讓兩個小燈泡都發光，可以有幾種接法？請你畫出電路圖。

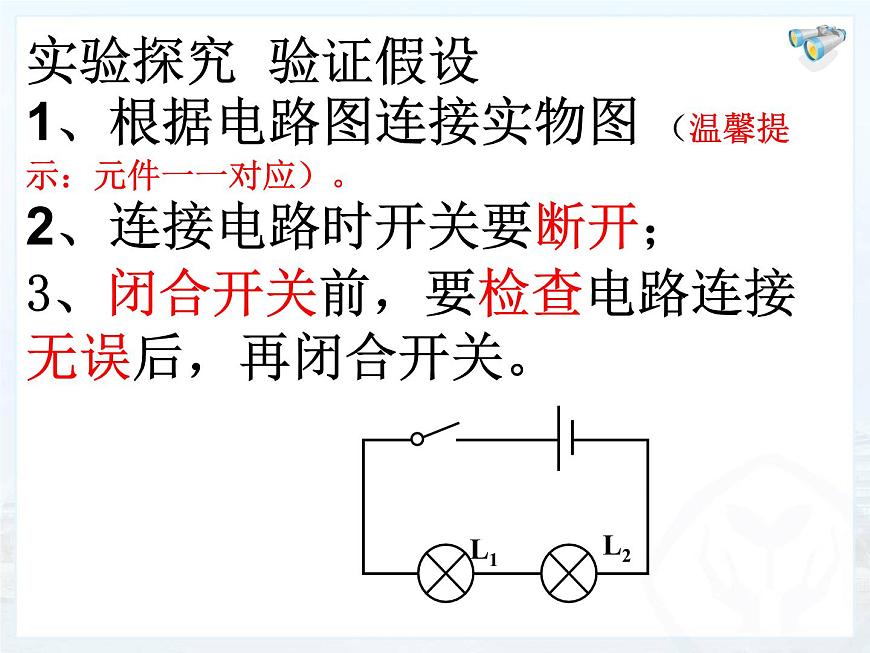

實驗探究 驗證假設1、根據電路圖連接實物圖 （溫馨提示：元件一一對應）。2、連接電路時開關要斷開；3、閉合開關前，要檢查電路連接無誤后，再閉合開關。
提示： 連接電路后，需檢查電路連接無誤，然后方可閉合開關。

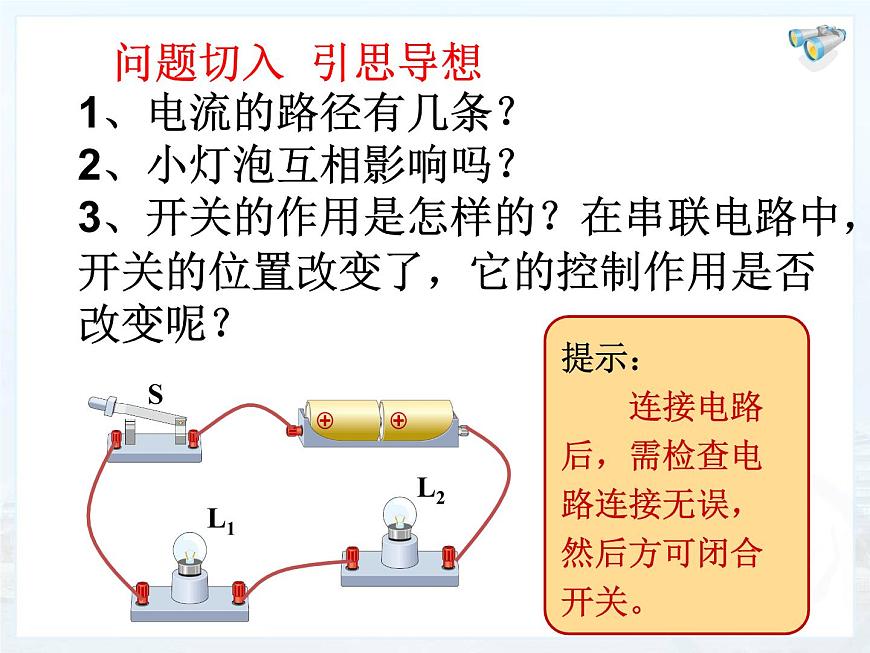

　問題切入 引思導想　1、電流的路徑有幾條？2、小燈泡互相影響嗎？3、開關的作用是怎樣的？在串聯電路中，開關的位置改變了，它的控制作用是否改變呢？

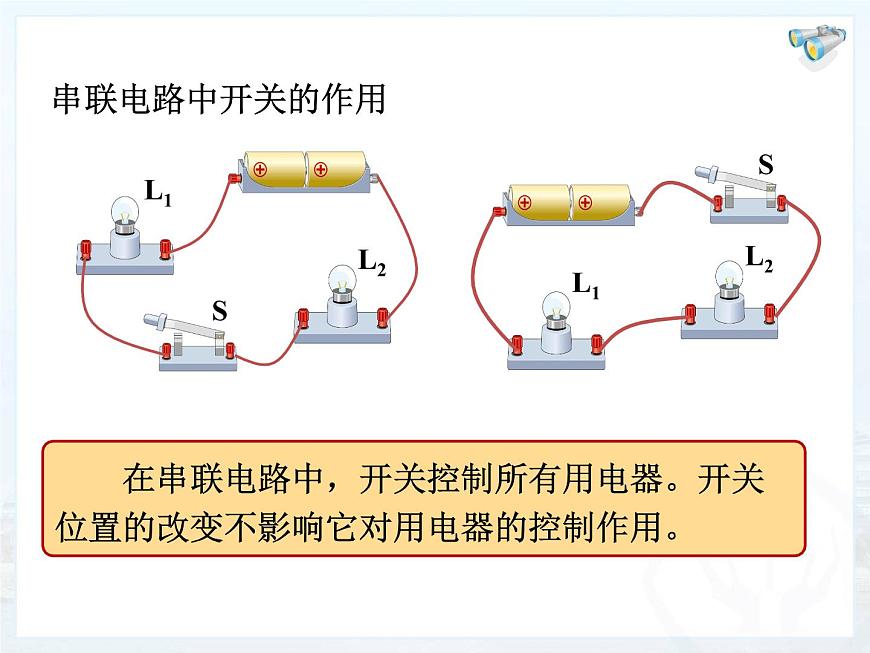

　　在串聯電路中，開關控制所有用電器。開關位置的改變不影響它對用電器的控制作用。

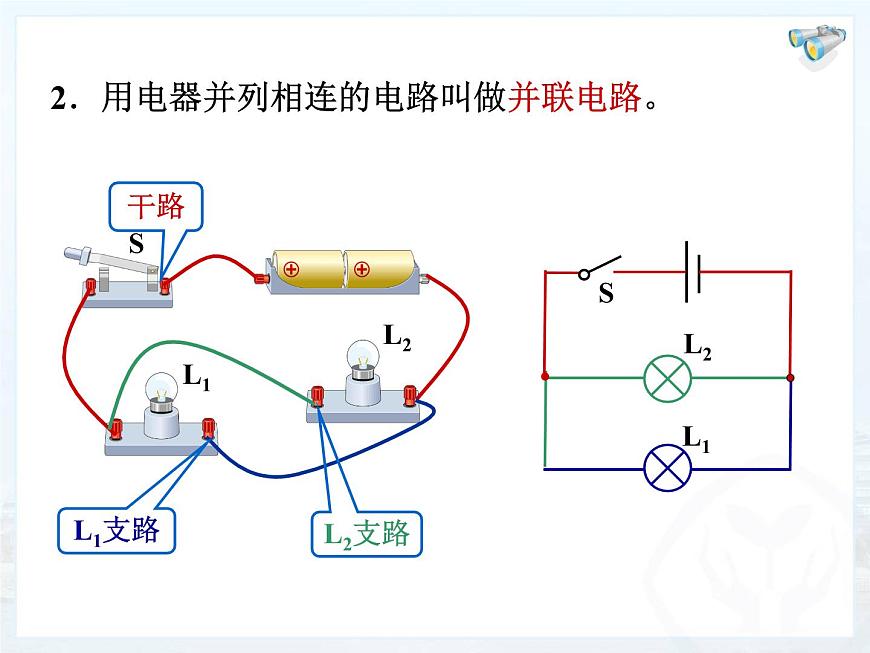

2．用電器并列相連的電路叫做并聯電路。
　問題切入 引思導想　1、電流的路徑有幾條？2、小燈泡互相影響嗎？3、在并聯電路中，干路開關和支路開關對各用電器的控制作用有什么不同呢？
在并聯電路中，支路開關只能控制所在支路的用電器。
　　在并聯電路中，干路開關控制所有用電器。
　　家庭中的電燈、電扇、電冰箱、電視機、電腦等用電器大多是怎樣連接在電路中的？
用來裝飾居室、烘托歡樂氣氛的彩色小燈泡呢？
1. 如果電路中有兩個電燈,下列說法中正確的是:[ ]A. 閉合開關S后,兩個燈同時亮的一定是串聯.B. 閉合開關S后,兩個燈同時亮的一定是并聯.C. 閉合開關S后,兩個燈同時亮的可能是并聯,也可能是串聯.D. 條件不足,無法判定.
答案: C （只有答案C全面）
2、下列電路圖中兩燈屬于串聯的正確電路是( )
　　1．根據電路圖連接實物電路。
　　2．根據實物電路畫電路圖。
　　3．如圖所示的四個電路圖中，開關閉合時，三盞燈屬于并聯關系的是（ ）
　　4．改動一根導線，使開關S控制小燈泡L1。
　　5．開關閉合后，會出現什么情況？改一根線，使它成為并聯電路。
布置作業：A類：三維練習冊P29基礎鞏固1、2、3、4、7題；能力提升1、2、3、4、7、8題B類：物理教材P43動手動腦學物理1、2、3、4、5題
