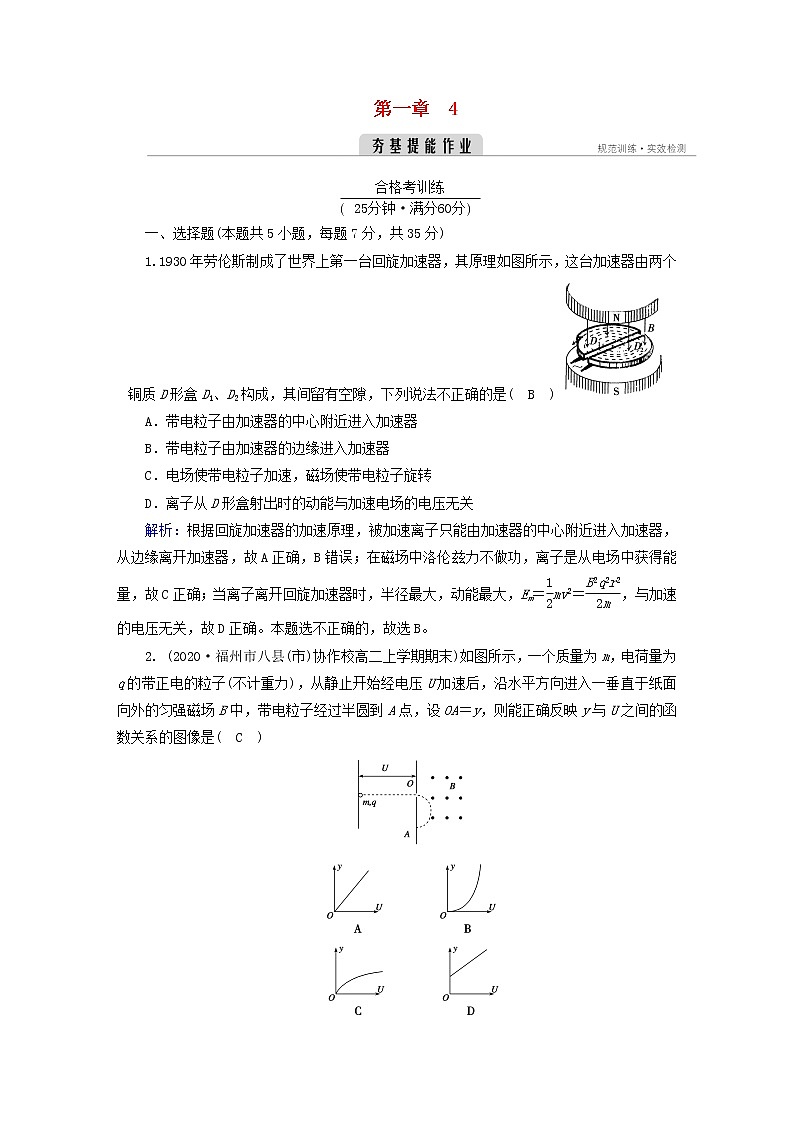

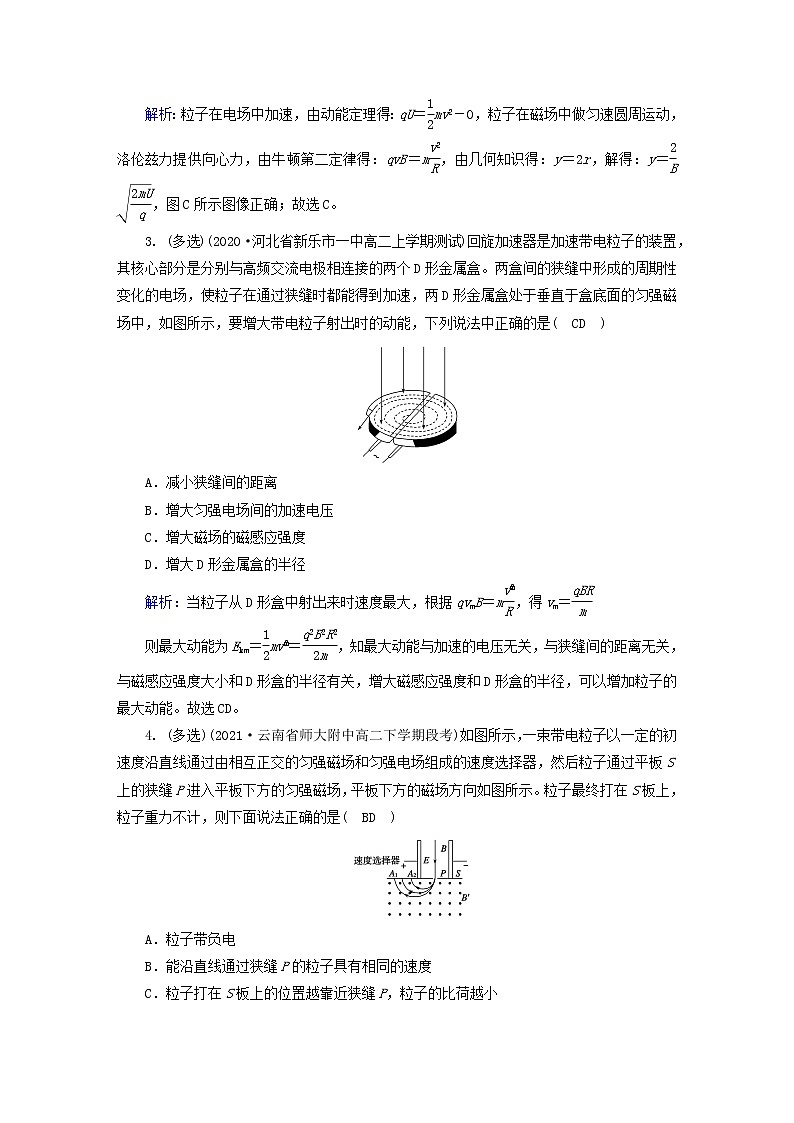

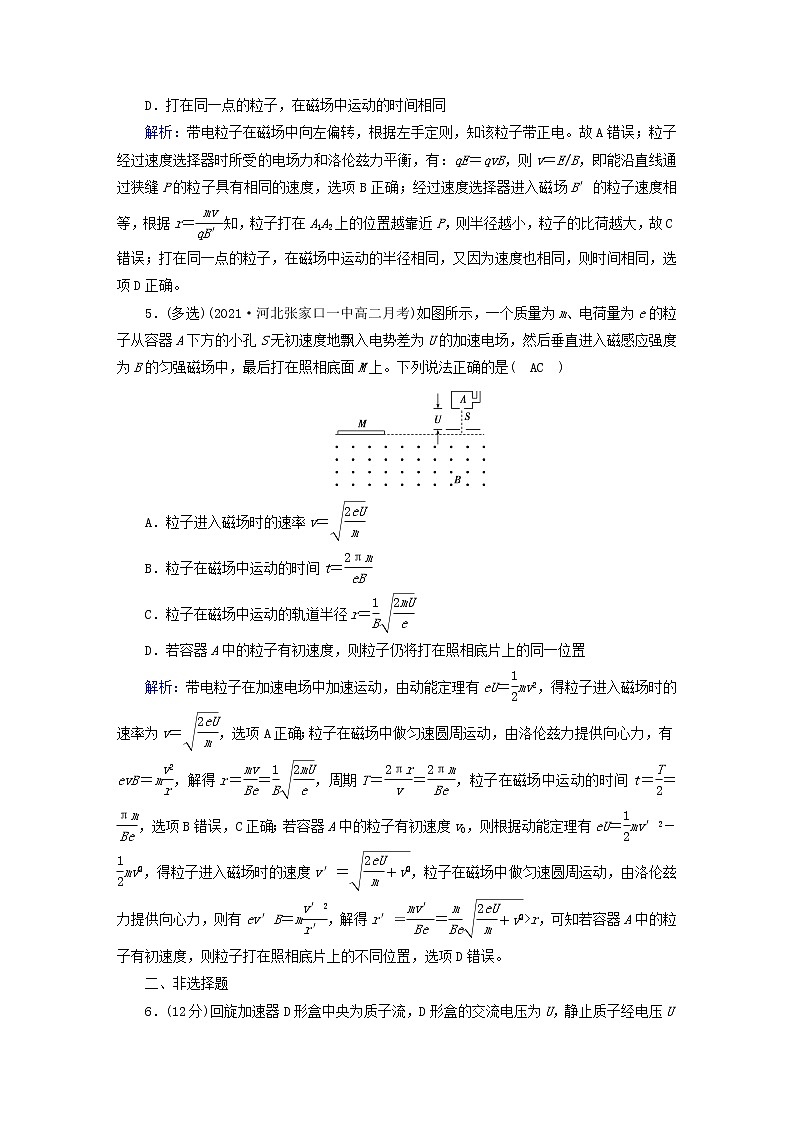

第一章　4一、選擇題(本題共5小題，每題7分，共35分)1.1930年勞倫斯制成了世界上第一臺回旋加速器，其原理如圖所示，這臺加速器由兩個銅質D形盒D1、D2構成，其間留有空隙，下列說法不正確的是(　B　) A．帶電粒子由加速器的中心附近進入加速器B．帶電粒子由加速器的邊緣進入加速器C．電場使帶電粒子加速，磁場使帶電粒子旋轉D．離子從D形盒射出時的動能與加速電場的電壓無關解析：根據回旋加速器的加速原理，被加速離子只能由加速器的中心附近進入加速器，從邊緣離開加速器，故A正確，B錯誤；在磁場中洛倫茲力不做功，離子是從電場中獲得能量，故C正確；當離子離開回旋加速器時，半徑最大，動能最大，Em＝mv2＝，與加速的電壓無關，故D正確。本題選不正確的，故選B。2. (2020·福州市八縣(市)協作校高二上學期期末)如圖所示，一個質量為m，電荷量為q的帶正電的粒子(不計重力)，從靜止開始經電壓U加速后，沿水平方向進入一垂直于紙面向外的勻強磁場B中，帶電粒子經過半圓到A點，設OA＝y，則能正確反映y與U之間的函數關系的圖像是(　C　)解析：粒子在電場中加速，由動能定理得：qU＝mv2－0，粒子在磁場中做勻速圓周運動，洛倫茲力提供向心力，由牛頓第二定律得：qvB＝m，由幾何知識得：y＝2r，解得：y＝，圖C所示圖像正確；故選C。3. (多選)(2020·河北省新樂市一中高二上學期測試)回旋加速器是加速帶電粒子的裝置，其核心部分是分別與高頻交流電極相連接的兩個D形金屬盒。兩盒間的狹縫中形成的周期性變化的電場，使粒子在通過狹縫時都能得到加速，兩D形金屬盒處于垂直于盒底面的勻強磁場中，如圖所示，要增大帶電粒子射出時的動能，下列說法中正確的是(　CD　)A．減小狹縫間的距離B．增大勻強電場間的加速電壓C．增大磁場的磁感應強度D．增大D形金屬盒的半徑解析：當粒子從D形盒中射出來時速度最大，根據qvmB＝m，得vm＝則最大動能為Ekm＝mv＝，知最大動能與加速的電壓無關，與狹縫間的距離無關，與磁感應強度大小和D形盒的半徑有關，增大磁感應強度和D形盒的半徑，可以增加粒子的最大動能。故選CD。4. (多選)(2021·云南省師大附中高二下學期段考)如圖所示，一束帶電粒子以一定的初速度沿直線通過由相互正交的勻強磁場和勻強電場組成的速度選擇器，然后粒子通過平板S上的狹縫P進入平板下方的勻強磁場，平板下方的磁場方向如圖所示。粒子最終打在S板上，粒子重力不計，則下面說法正確的是(　BD　)A．粒子帶負電B．能沿直線通過狹縫P的粒子具有相同的速度C．粒子打在S板上的位置越靠近狹縫P，粒子的比荷越小D．打在同一點的粒子，在磁場中運動的時間相同解析：帶電粒子在磁場中向左偏轉，根據左手定則，知該粒子帶正電。故A錯誤；粒子經過速度選擇器時所受的電場力和洛倫茲力平衡，有：qE＝qvB，則v＝E/B，即能沿直線通過狹縫P的粒子具有相同的速度，選項B正確；經過速度選擇器進入磁場B′的粒子速度相等，根據r＝知，粒子打在A1A2上的位置越靠近P，則半徑越小，粒子的比荷越大，故C錯誤；打在同一點的粒子，在磁場中運動的半徑相同，又因?yàn)樗俣纫蚕嗤?，則時間相同，選項D正確。5．(多選)(2021·河北張家口一中高二月考)如圖所示，一個質量為m、電荷量為e的粒子從容器A下方的小孔S無初速度地飄入電勢差為U的加速電場，然后垂直進入磁感應強度為B的勻強磁場中，最后打在照相底面M上。下列說法正確的是(　AC　)A．粒子進入磁場時的速率v＝B．粒子在磁場中運動的時間t＝C．粒子在磁場中運動的軌道半徑r＝D．若容器A中的粒子有初速度，則粒子仍將打在照相底片上的同一位置解析：帶電粒子在加速電場中加速運動，由動能定理有eU＝mv2，得粒子進入磁場時的速率為v＝，選項A正確；粒子在磁場中做勻速圓周運動，由洛倫茲力提供向心力，有evB＝m，解得r＝＝，周期T＝＝，粒子在磁場中運動的時間t＝＝，選項B錯誤，C正確；若容器A中的粒子有初速度v0，則根據動能定理有eU＝mv′2－mv，得粒子進入磁場時的速度v′＝，粒子在磁場中做勻速圓周運動，由洛倫茲力提供向心力，則有ev′B＝m，解得r′＝＝>r，可知若容器A中的粒子有初速度，則粒子打在照相底片上的不同位置，選項D錯誤。二、非選擇題6．(12分)回旋加速器D形盒中央為質子流，D形盒的交流電壓為U，靜止質子經電壓U加速后，進入D形盒，其最大軌道半徑為R，磁場的磁感應強度為B，質子質量為m。求：(1)質子最初進入D形盒的動能為多大？(2)質子經回旋加速器最后得到的動能為多大？(3)交流電源的頻率是多少？解析：(1)粒子在電場中加速，由動能定理得eU＝Ek－0，解得Ek＝eU。(2)粒子在回旋加速器的磁場中運動的最大半徑為R，由牛頓第二定律得evB＝m，質子的最大動能Ekm＝mv2，解得Ekm＝。(3)由電源的周期與頻率間的關系可得f＝，電源的周期與質子的運動周期相同，均為T＝，解得f＝。7．(13分) (2020·北京市西城區高二上學期期末)如圖所示為質譜儀的示意圖，在容器A中存在若干種電荷量相同而質量不同的帶電粒子，它們可從容器A下方的小孔S1飄入電勢差為U的加速電場，它們的初速度幾乎為0，然后經過S3沿著與磁場垂直的方向進入磁感應強度為B的勻強磁場中，最后打到照相底片D上。若這些粒子中有兩種電荷量均為q、質量分別為m1和m2的粒子(m1＜m2)。(1)分別求出兩種粒子進入磁場時的速度v1、v2的大??；(2)求這兩種粒子在磁場中運動的軌道半徑之比；(3)求兩種粒子打到照相底片上的位置間的距離。答案：(1)、　(2)　(3)(－)解析：(1)經過加速電場，根據動能定理得：對m1粒子：qU＝m1v，m1粒子進入磁場時的速度：v1＝；對m2粒子有：qU＝m2v，m2粒子進入磁場時的速度：v2＝。(2)在磁場中，洛倫茲力提供向心力，由牛頓第二定律得：qvB＝m，解得，粒子在磁場中運動的軌道半徑：R＝，代入(1)結果，可得兩粒子的軌道半徑之比：R1R2＝。(3)m1粒子的軌道半徑：R1＝，m2粒子的軌道半徑：R2＝，兩粒子打到照相底片上的位置相距：d＝2R2－2R1，解得，兩粒子位置相距為：d＝(－)。一、選擇題(本題共2小題，每題7分，共14分)1. (2021·廣東省揭陽市高三模擬)如圖所示為質譜儀測定帶電粒子質量的裝置示意圖。速度選擇器(也稱濾速器)中場強E的方向豎直向下，磁感應強度B1的方向垂直于紙面向里，分離器中磁感應強度B2的方向垂直于紙面向外。在S處有甲、乙、丙、丁四個一價正離子垂直于E和B1入射到速度選擇器中，若m甲＝m乙<m丙＝m丁，v甲<v乙＝v丙<v丁，在不計重力的情況下，則分別打在P1、P2、P3、P4四點的離子分別是(　B　)A．甲、乙、丙、丁 B．甲、丁、乙、丙C．丙、丁、乙、甲 D．甲、乙、丁、丙解析：四個粒子，只有兩個粒子通過速度選擇器，只有速度滿足v＝，才能通過速度選擇器，所以通過速度選擇器進入磁場的粒子是乙和丙。由洛倫茲力公式和牛頓第二定律得qvB＝m，解得R＝，乙的質量小于丙的質量，所以乙的半徑小于丙的半徑，則乙打在P3點，丙打在P4點。甲的速度小于乙的速度，即小于，洛倫茲力小于電場力，粒子向下偏轉，打在P1點。丁的速度大于乙的速度，即大于，洛倫茲力大于電場力，粒子向上偏轉，打在P2點。故答案為B。 2. (多選)(2020·湖南長郡中學高二期中)如圖所示為一種質譜儀的示意圖，由加速電場、靜電分析器和磁分析器組成。若靜電分析器通道中心線的半徑為R，通道內均勻輻射電場，在中心線處的電場強度大小為E，磁分析器有范圍足夠大的有界勻強磁場，磁感應強度大小為B、方向垂直于紙面向外。一質量為m、電荷量為q的粒子從靜止開始經加速電場加速后沿中心線通過靜電分析器，由P點垂直邊界進入磁分析器，最終打到膠片上的Q點。不計粒子重力。下列說法正確的是(　AD　)A．極板M比極板N的電勢高B．加速電場的電壓U＝ERC．直徑PQ＝2BD．若一群粒子從靜止開始經過題述過程都落在膠片上的同一點，則該群粒子具有相同的比荷解析：粒子在靜電分析器內沿電場線方向偏轉，說明粒子帶正電荷，極板M比極板N的電勢高，選項A正確；由Uq＝mv2和Eq＝可得U＝，選項B錯誤；在磁場中，由牛頓第二定律得qvB＝m，即r＝，直徑PQ＝2r＝＝2，可見只有比荷相同的粒子才能打在膠片上的同一點，選項C錯誤，D正確。二、非選擇題3．(12分)某種回旋加速器的設計方案如圖甲所示，圖中粗黑線段為兩個正對的極板，兩個極板的板面中部各有一狹縫(沿OP方向的狹長區域)，帶電粒子可通過狹縫穿越極板(如圖乙所示)，當帶電粒子每次進入兩極板間時，板間電勢差為U(下極板電勢高于上極板電勢)，當粒子離開兩極板后，極板間電勢差為零；兩細虛線間(除開兩極板之間的區域)既無電場也無磁場；其他部分存在勻強磁場，磁感應強度方向垂直紙面。在離子源S中產生的質量為m、電荷量為q(q>0)的離子，由靜止開始被電場加速，經狹縫中的O點進入磁場區域，O點到極板右端的距離為D，到出射孔P的距離為4D，已知磁感應強度大小可以調節，離子從離子源上方的O點射入磁場區域，最終只能從出射孔P射出，假設離子打到器壁或離子源外壁則即被吸收。忽略相對論效應，不計離子重力，求：(1)離子從出射孔P射出時磁感應強度的最小值；(2)調節磁感應強度大小使B1＝，計算離子從P點射出時的動能。解析：(1)設離子從O點射入磁場時的速率為v，有qU＝mv2。設離子在磁場中做勻速圓周運動的軌跡半徑為r，qvB＝。若離子從O點射出后只運動半個圓周即從孔P射出，有r＝2D。此時磁感應強度取得最小值，且最小值為Bmin＝；(2)若B1＝，根據qvB＝m，解得r1＝。分析可知離子在磁場中運動半圈后將穿過上極板進入電場區域做減速運動，速度減到零后又重新反向加速至進入時的速率，從進入處再回到磁場區域，因?yàn)?/span>r1＝，這樣的過程將進行2次。由幾何關系可知，離子將在距P點的位置經電場加速進入磁場繞過兩極板右端從下極板進入電場區域再次被加速，半徑不斷增大，但每次從下極板進入電場的位置相同，經過多次加速后離子從孔P射出時的半徑滿足rn＝，此時速度最大設為vm，根據qvmB1＝m，解得vm＝8。從P射出時的動能為Ek＝mv＝64qU。4．(14分)利用質譜儀可以測定有機化合物的分子結構，質譜儀的結構如圖所示。有機物的氣體分子從樣品室注入離子化室，在高能電子作用下，樣品氣體分子離子化或碎裂成離子(如C2H6離子化后得到C2H、C2H、CH等)。若離子化后得到的離子均帶一個單位的正電荷e，初速度為零，此后經過高壓電源區、圓形磁場室、真空管，最后在記錄儀上得到離子，通過處理就可以得到離子的質荷比()，進而推測有機物的分子結構。已知高壓電源的電壓為U，圓形磁場區的半徑為R，真空管與水平面夾角為θ，離子進入磁場室時速度方向指向圓心。(1)請說明高壓電源A端是“正極”還是“負極”，磁場室內的磁場方向“垂直紙面向里”還是“垂直紙面向外”；(2)C2H和C2H離子同時進入磁場室后，出現了軌跡Ⅰ和Ⅱ，試判定兩種離子各自對應的軌跡，并說明原因；(3)若磁感應強度為B時，記錄儀接收到一個明顯信號，該信號對應的離子質荷比＝，正確嗎？答案：(1)負極　垂直紙面向外　(2)C2H對應軌跡Ⅱ，C2H對應軌跡Ⅰ　(3)正確解析：(1)正離子在電場中加速，可知高壓電源A端為負極；根據左手定則知，磁場室內的磁場方向垂直紙面向外。(2)設離子通過高壓電源后的速度為v，由動能定理可得eU＝mv2；離子在磁場中偏轉，洛倫茲力提供向心力，有evB＝m；兩式聯立解得r＝，由此可見離子均帶一個單位正電荷，電量相等，故質量大的離子的軌跡半徑大，故C2H對應軌跡Ⅱ，C2H對應軌跡Ⅰ。(3)離子在磁場中偏轉，運動軌跡如圖所示：由幾何關系可得r＝，結合r＝可得＝，故正確。
