(1)求光在水中的傳播速度的大小v；(2)求B點到水面的豎直距離H；(3)若潛水員從B點豎直上升至B′時(圖中未標出)，水面上方所有的景物都出現在頂角為2∠AB′D的圓錐里，求B′點到水面的豎直距離h。

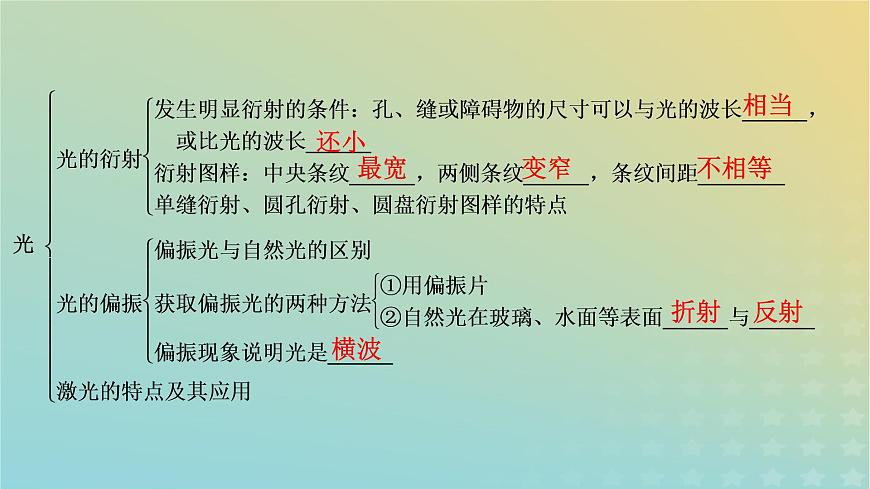

2．光的衍射(1)光離開直線路徑繞到障礙物陰影里去的現象，叫光的衍射。(2)產生明顯衍射的條件：障礙物或孔的尺寸跟光的波長差不多甚至比光的波長還要小。3．光的偏振(1)光只沿著某一特定的方向振動，稱為光的偏振。(2)平時我們所看到的光，除直接從光源射來的以外都是偏振光。(3)光的偏振也證明了光是一種波，而且是橫波。
(多選)(2020·江蘇省揚州中學高二下學期期中)以下說法中正確的是(　　)
A．圖甲是一束復色光進入水珠后傳播的示意圖，其中a束光在水珠中傳播的速度一定大于b束光在水珠中傳播的速度B．圖乙是一束單色光進入平行玻璃磚后傳播的示意圖，當入射角i逐漸增大到某一值后不會再有光線從bb′面射出C．圖丙是雙縫干涉示意圖，若只減小屏到擋板間距離L，兩相鄰亮條紋間距離Δx將減小D．圖丁是用干涉法檢測工件表面平整程度時得到的干涉圖樣，彎曲的干涉條紋說明被檢測的平面在此處是凸起的E．圖戊中的M、N是偏振片，P是光屏，當M固定不動，緩慢轉動N時，光屏P上的光亮度將發生明、暗交替變化，此現象表明光波是橫波答案：ACE
三、光的折射對光路的控制1．玻璃磚對光路的控制：兩平面平行的玻璃磚，出射光線和入射光線平行，且光線發生了側移(θ1′＝θ1)，如圖所示。
2．三棱鏡對光路的控制(1)光密三棱鏡：光線兩次折射均向底面偏折，偏折角為δ，如圖所示。
(2)光疏三棱鏡：光線兩次折射均向頂角偏折。(3)全反射棱鏡(等腰直角棱鏡)，如圖所示。
①當光線從一直角邊垂直射入時，在斜邊發生全反射，從另一直角邊垂直射出(如圖甲)。
②當光線垂直于斜邊射入時，在兩直角邊發生全反射后又垂直于斜邊射出(如圖乙)，入射光線和出射光線互相平行。不同顏色的光的頻率不同，在同一種介質中的折射率、光速也不同，發生全反射現象的臨界角也不同。
(多選)如下圖所示為用a、b兩種單色光分別通過同一雙縫干涉裝置獲得的干涉圖樣?，F(xiàn)讓a、b兩種光組成的復色光穿過平行玻璃磚或三棱鏡時，光的傳播方向中可能正確的是(　　)
(2020·全國卷Ⅲ，34)如圖，一折射率為的材料制作的三棱鏡，其橫截面為直角三角形ABC，∠A＝90°，∠B＝30°。一束平行光平行于BC邊從AB邊射入棱鏡，不計光線在棱鏡內的多次反射，求AC邊與BC邊上有光出射區域的長度的比值。
思路引導：本題考查了光的折射定律及全反射知識，準確畫出光路圖，利用幾何知識分析處理。
解析：如圖所示，設從D點入射的光線經折射后恰好射向C點，光在AB邊上的入射角為θ1，折射角為θ2，由折射定律有sin θ1＝nsin θ2①
設從DB范圍入射的光折射后在BC邊上的入射角為θ′，由幾何關系θ′＝30°＋θ2②由①②式并代入題給數據得θ2＝30°③nsin θ′>1④所以，從DB范圍入射的光折射后在BC邊上發生全反射，反射光線垂直射到AC邊，AC邊上全部有光射出。
設從AD范圍入射的光折射后在AC邊上的入射角為θ″，如圖所示。由幾何關系θ″＝90°－θ2⑤由③⑤式和已知條件可知nsin θ″>1 ⑥即從AD范圍入射的光折射后在AC邊上發生全反射，反射光線垂直射到BC邊上。設BC邊上有光線射出的部分為CF，由幾何關系得CF＝AC·sin 30°⑦
二、臨場真題練兵1．(2020·北京卷，1)以下現象不屬于干涉的是(　　)A．白光經過楊氏雙縫得到彩色圖樣B．白光照射肥皂膜呈現彩色圖樣C．白光經過三棱鏡得到彩色圖樣D．白光照射水面油膜呈現彩色圖樣解析：白光經過楊氏雙縫得到彩色圖樣是楊氏雙縫干涉；白光照射肥皂膜呈現彩色圖樣屬于薄膜干涉現象；白光經過三棱鏡得到彩色圖樣是光在折射時產生的色散現象；白光照射水面上的油膜呈現彩色是光的干涉現象，屬于薄膜干涉；綜上所述，本題選C。
2．(2020·山東卷，3)雙縫干涉實驗裝置的截面圖如圖所示。光源S到S1、S2的距離相等，O點為S1、S2連線中垂線與光屏的交點。光源S發出的波長為λ的光，經S1出射后垂直穿過玻璃片傳播到O點，經S2出射后直接傳播到O點，由S1到O點與由S2到O點，光傳播的時間差為Δt。玻璃片厚度為10λ，玻璃對該波長光的折射率為1.5，空氣中光速為c，不計光在玻璃片內的反射。以下判斷正確的是(　　)
3．(2020·浙江卷，13)如圖所示，圓心為O、半徑為R的半圓形玻璃磚置于水平桌面上，光線從P點垂直界面入射后，恰好在玻璃磚圓形表面發生全反射；當入射角θ＝60°時，光線從玻璃磚圓形表面出射后恰好與入射光平行。已知真空中的光速為c，則(　　)
解析：作出兩種情況下的光路圖，如圖所示
4．(2020·江蘇卷，19)我國的光纖通信技術處于世界領先水平。光纖內芯(內層玻璃)的折射率比外套(外層玻璃)的____(選填“大”或“小”)。某種光纖的內芯在空氣中全反射的臨界角為43°，則該內芯的折射率為______。(取sin 43°＝0.68，cs 43°＝0.73，結果保留2位有效數字)
5. (2020·新課標Ⅱ卷，34)直角棱鏡的折射率n＝1.5，其橫截面如圖所示，圖中∠C＝90°，∠A＝30°。截面內一細束與BC邊平行的光線，從棱鏡AB邊上的D點射入，經折射后射到BC邊上。
(1)光線在BC邊上是否會發生全反射？說明理由；(2)不考慮多次反射，求從AC邊射出的光線與最初的入射光線夾角的正弦值。
6．(2021·山東等級考，7)用平行單色光垂直照射一層透明薄膜，觀察到如圖所示明暗相間的干涉條紋。下列關于該區域薄膜厚度d隨坐標x的變化圖像，可能正確的是(　　)
7．(2021·全國甲卷，34(1))如圖，單色光從折射率n＝1.5、厚度d＝10.0 cm的玻璃板上表面射入。已知真空中的光速為3.0×108 m/s，則該單色光在玻璃板內傳播的速度為________m/s；對于所有可能的入射角，該單色光通過玻璃板所用時間t的取值范圍是___________s≤t＜_____________s (不考慮反射)。
8．(2021·浙江6月選考，17(2))如圖所示是“用雙縫干涉測量光的波長”實驗的裝置。實驗中：
(1)觀察到較模糊的干涉條紋，要使條紋變得清晰，值得嘗試的是___(單選)。A．旋轉測量頭B．增大單縫與雙縫間的距離C．調節撥桿使單縫與雙縫平行
(2)要增大觀察到的條紋間距，正確的做法是___(單選)。A．減小單縫與光源間的距離B．減小單縫與雙縫間的距離C．增大透鏡與單縫間的距離D．增大雙縫與測量頭間的距離
解析：(1)為了將模糊的條紋變清晰，旋轉測量頭只能調節分劃板的刻度線與干涉條紋是否平行，不能調節清晰程度，選項A錯誤；增大單縫與雙縫之間的距離既不能調節干涉條紋間隔，也不能調節清晰程度，選項B錯誤；調節撥桿使單縫與雙縫平行，使得經過單縫后形成的中心最寬的衍射條紋經過雙縫更容易發生清晰的雙縫干涉現象，選項C正確。
9．(2021·全國乙卷34，(2))用插針法測量上、下表面平行的玻璃磚的折射率。實驗中用A、B兩個大頭針確定入射光路，C、D兩個大頭針確定出射光路，O和O′分別是入射點和出射點。如圖所示。測得玻璃磚厚度為h＝15.0 mm；A到過O點的法線OM的距離AM＝10.0 mm，M到玻璃磚的距離MO＝20.0 mm，O′到OM的距離為s＝5.0 mm。
(1)求玻璃磚的折射率；(2)用另一塊材料相同，但上下兩表面不平行的玻璃磚繼續實驗，玻璃磚的截面如圖所示。光從上表面入射，入射角從0逐浙增大，達到45°時，玻璃磚下表面的出射光線恰好消失。求此玻璃磚上下表面的夾角。
10．(2021·河北卷，16(2))將兩塊半徑均為R、完全相同的透明半圓柱體A、B正對放置，圓心上下錯開一定距離，如圖所示。用一束單色光沿半徑照射半圓柱體A，設圓心處入射角為θ，當θ＝60°時，A右側恰好無光線射出；當θ＝30°時，有光線沿B的半徑射出，射出位置與A的圓心相比下移h，不考慮多次反射，求：(1)半圓柱體對該單色光的折射率；(2)兩個半圓柱體之間的距離d。
(1)為使兩種頻率的光都能從左側第一個棱鏡斜面射出，求θ的取值范圍；(2)若θ＝37°，求兩種頻率的光通過整個展寬器的過程中，在空氣中的路程差ΔL(保留3位有效數字)。
