人教版九年級全冊第5節 磁生電習題

這是一份人教版九年級全冊第5節 磁生電習題，共17頁。試卷主要包含了導線a是閉合電路的一部分等內容，歡迎下載使用。

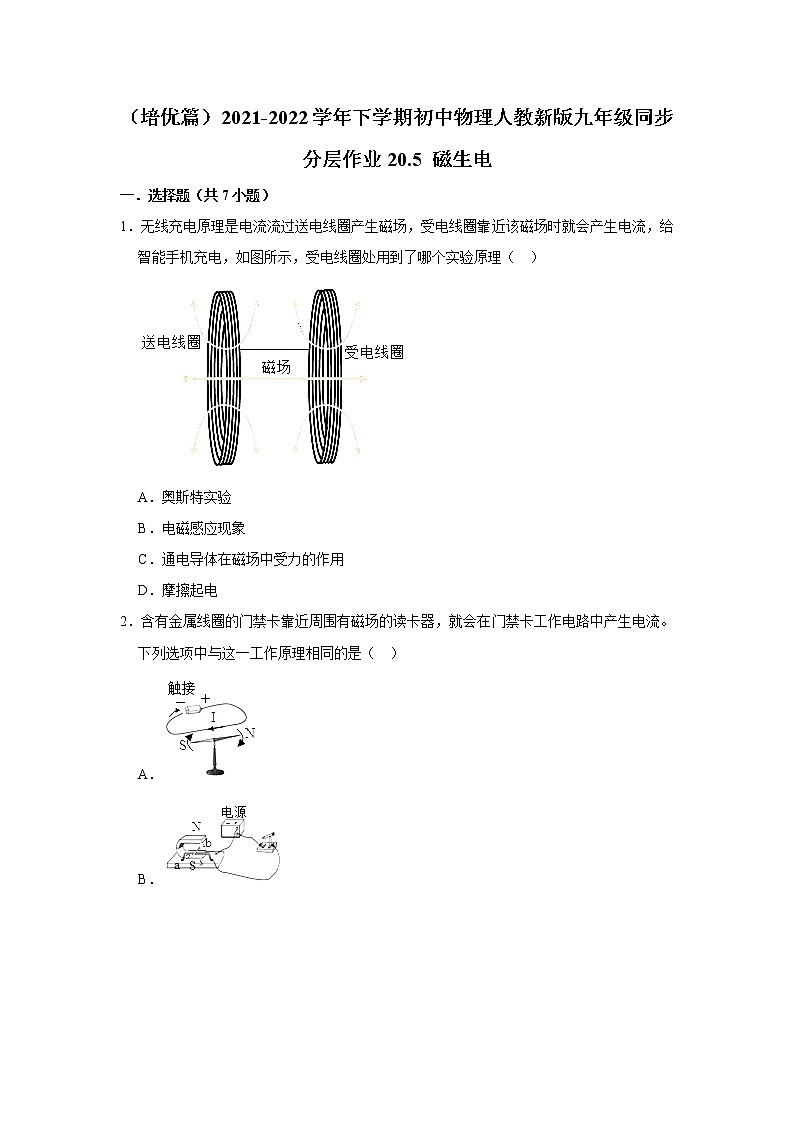

1．無線充電原理是電流流過送電線圈產生磁場，受電線圈靠近該磁場時就會產生電流，給智能手機充電，如圖所示，受電線圈處用到了哪個實驗原理（ ）

A．奧斯特實驗
B．電磁感應現象
C．通電導體在磁場中受力的作用
D．摩擦起電
2．含有金屬線圈的門禁卡靠近周圍有磁場的讀卡器，就會在門禁卡工作電路中產生電流。下列選項中與這一工作原理相同的是（ ）
A．
B．
C．
D．

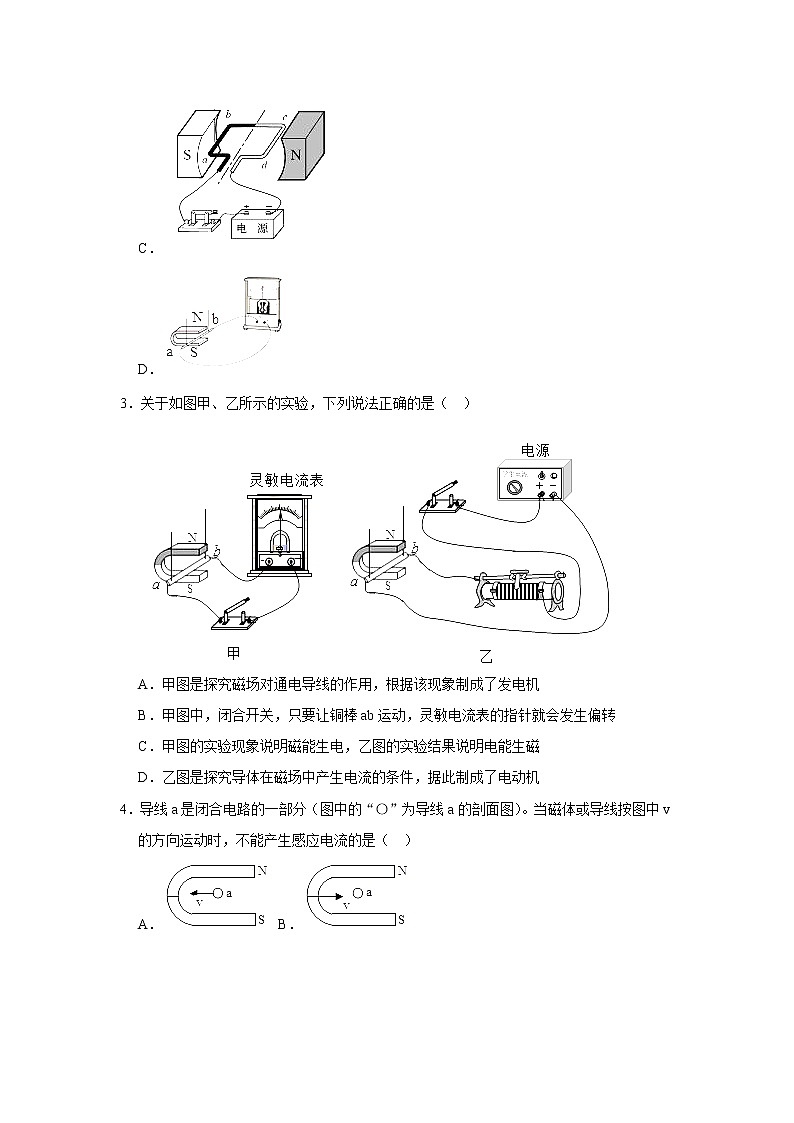

3．關于如圖甲、乙所示的實驗，下列說法正確的是（ ）

A．甲圖是探究磁場對通電導線的作用，根據該現象制成了發電機
B．甲圖中，閉合開關，只要讓銅棒ab運動，靈敏電流表的指針就會發生偏轉
C．甲圖的實驗現象說明磁能生電，乙圖的實驗結果說明電能生磁
D．乙圖是探究導體在磁場中產生電流的條件，據此制成了電動機
4．導線a是閉合電路的一部分（圖中的“〇”為導線a的剖面圖）。當磁體或?qū)Ь€按圖中v的方向運動時，不能產生感應電流的是（ ）
A． B．
C． D．

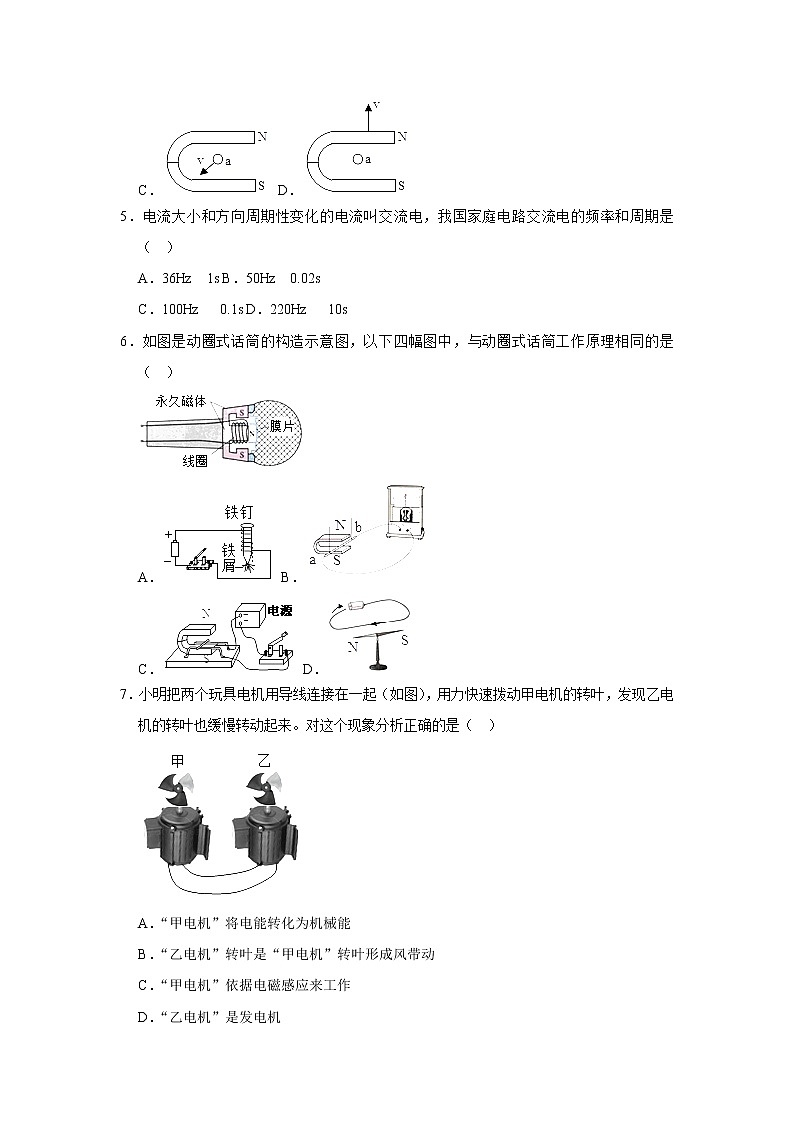

5．電流大小和方向周期性變化的電流叫交流電，我國家庭電路交流電的頻率和周期是（ ）
A．36Hz 1s B．50Hz 0.02s
C．100Hz 0.1s D．220Hz 10s
6．如圖是動圈式話筒的構造示意圖，以下四幅圖中，與動圈式話筒工作原理相同的是（ ）

A． B．
C． D．
7．小明把兩個玩具電機用導線連接在一起（如圖），用力快速撥動甲電機的轉葉，發現乙電機的轉葉也緩慢轉動起來。對這個現象分析正確的是（ ）

A．“甲電機”將電能轉化為機械能
B．“乙電機”轉葉是“甲電機”轉葉形成風帶動
C．“甲電機”依據電磁感應來工作
D．“乙電機”是發電機
二．填空題（共6小題）
8．如圖所示為探究“產生感應電流條件”的實驗裝置，閉合開關，導體AB 運動時（選填“左右”“上下”“沿A向B”或“沿B向A”），電流表會發生偏轉；若保持導體AB不動，要產生感應電流，正確的操作是 。

9．如圖所示是一款可自行發光的兒童滑板車。滑行過程中，車輪轉動發電，使車輪邊緣的LED燈發光，其發電的原理與 （選填“動圈式話筒”或“電磁起重機”）相同。逐漸加快滑行速度，LED燈的亮度會 （選填“增強”、“減弱”或“不變”）。LED燈的能耗僅為節能燈的，那就意味消耗同樣的電能，LED燈和節能燈的工作時間之比為 。

10．圖示實驗裝置中，磁體和導體棒均水平放置，將開關的接線柱1與2接通，保持磁體不動，使導體ab向右水平運動，靈敏電流計G指針向左偏轉：若要使G的指針向右偏，可使導體棒向 運動。開關的接線柱1與3接通，導體棒能運動起來，依此可制成 。（選填“電動機”或“發電機”）

11．如圖所示的是閉合電路的一部分導體在兩磁極間的運動情形。圖中小圓圈代表導體的橫截面，a、b、c、d表示運動中四個不同位置。圖中箭頭表示在那個位置上的運動方向。導體在 位置會產生感應電流。

12．如圖所示的裝置，當條形磁體插入線圈的過程中，電流表的指針 （填“會”或“不會”）發生偏轉，在這個閉合電路中 相當于電源。

13．在探究產生感應電流的條件時，小東采用了如圖所示的實驗裝置。閉合開關后，小東左右移動金屬棒ab，均未發現電流表的指針發生偏轉。經檢查，全部實驗器材均無故障且連接無誤。請你猜想電流表指針不偏轉的原因是 ，寫出檢驗猜想的方法： 。

三．實驗探究題（共1小題）
14．在“探究什么情況下磁可以生電”的實驗中，如圖所示，小明將蹄形磁體放在水平桌面上，在蹄形磁體的磁場中放置一根導線AB，導線AB的兩端跟靈敏電流計連接，導線AB和靈敏電流計組成閉合回路。
（1）如圖所示，使導線AB豎直上下運動，觀察發現靈敏電流計的指針 （選填“偏轉”或“不偏轉”）；再使導線AB水平向右運動，發現靈敏電流計指針向右偏轉；再讓導線AB水平向左運動，發現靈敏電流計指針向左偏轉，這說明感應電流的方向與導體的 有關。
（2）如圖所示，使導線AB以速度v1水平向右運動，發現靈敏電流計指針向右偏轉，觀察靈敏電流計指針偏轉的角度，接著使導線AB以速度v2（v2＞v1）水平向右運動，則觀察到靈敏電流計指針向右偏轉角度與前一次相比 。（選填“變大”、“變小”或“不變”）
（3）小明將靈敏電流計更換成電池組，觀察到導線AB向左側運動，若想改變導線AB的運動方向應 。
A.增大電源電壓
B.改變電路中電流方向
C.對調導線AB兩端
D.換用磁性更強的蹄形磁體

（培優篇）2021-2022學年下學期初中物理人教新版九年級同步分層作業20.5 磁生電
參考答案與試題解析
一．選擇題（共7小題）
1．無線充電原理是電流流過送電線圈產生磁場，受電線圈靠近該磁場時就會產生電流，給智能手機充電，如圖所示，受電線圈處用到了哪個實驗原理（ ）

A．奧斯特實驗
B．電磁感應現象
C．通電導體在磁場中受力的作用
D．摩擦起電
【分析】無線充電器是指利用電磁感應原理進行充電的設備，原理類似于變壓器。在發送和接收端各有一個線圈，發送端線圈連接有線電源產生電磁信號，接收端線圈感應發送端的電磁信號從而產生電流給電池充電。
【解答】解：從題意中知道，手機的線圈，能將底座產生的變化的磁場轉化為電流給手機電池充電，是利用電磁感應原理工作的。
故選：B。
【點評】本題考查了電磁感應現象的應用，知道無線充電器的原理是解題的關鍵。
2．含有金屬線圈的門禁卡靠近周圍有磁場的讀卡器，就會在門禁卡工作電路中產生電流。下列選項中與這一工作原理相同的是（ ）
A．
B．
C．
D．
【分析】電磁感應現象：閉合電路中的部分導體在磁場中做切割磁感線運動時，導體中會產生感應電流。分析選項中哪一個符合電磁感應實驗是解答的關鍵。
【解答】解：門禁卡靠近周圍有磁場的讀卡器時，會在門禁卡工作電路中產生電流，這是電磁感應現象；
A、圖中是實驗是奧斯特實驗，表明了通電導體周圍存在磁場，故A不合題意；
BC、圖中有電源，是通電導體（或線圈）在磁場中受力，是電動機的原理實驗，故BC不合題意；
D、圖中閉合電路中的部分導體在磁場中做切割磁感線運動時，導體中會產生感應電流，是電磁感應原理實驗，故D符合題意。
故選：D。
【點評】本題考查了電磁感應實驗與奧斯特實驗、電動機原理實驗的區分，難度不大，屬于基礎題。
3．關于如圖甲、乙所示的實驗，下列說法正確的是（ ）

A．甲圖是探究磁場對通電導線的作用，根據該現象制成了發電機
B．甲圖中，閉合開關，只要讓銅棒ab運動，靈敏電流表的指針就會發生偏轉
C．甲圖的實驗現象說明磁能生電，乙圖的實驗結果說明電能生磁
D．乙圖是探究導體在磁場中產生電流的條件，據此制成了電動機
【分析】（1）通電導體在磁場中受到力的作用，根據該現象制成了電動機；
（2）產生感應電流的條件：電路閉合、部分導體切割磁感線運動；
（3）電磁感應現象裝置圖沒有電源；磁場對電流的作用裝置圖有電源。
（4）閉合電路的一部分導體在磁場中做切割磁感線運動，產生感應電流的現象叫電磁感應，電磁感應產生的電流叫做感應電流，發電機是根據此原理制成的。
【解答】解：
ACD、甲圖中沒有電源，是探究感應電流產生條件的裝置圖，說明磁能生電，可以反映發電機的工作原理；乙圖中有電源，是探究磁場對通電導線的作用，可以反映電動機的工作原理，說明電能生磁，故AD錯誤，C正確；
B、在探究產生感應電流的條件時，開關閉合后，導體棒ab只有做切割磁感線運動時靈敏電流表指針才會偏轉，故B錯誤；
故選：C。
【點評】教材中的重要實驗裝置圖要采用對比記憶的方法認真識記，包括實驗裝置的名稱、說明的原理、重要的應用等。
4．導線a是閉合電路的一部分（圖中的“〇”為導線a的剖面圖）。當磁體或?qū)Ь€按圖中v的方向運動時，不能產生感應電流的是（ ）
A． B．
C． D．
【分析】產生感應電流的條件：閉合電路、一部分導體、做切割磁感線運動；據此分析。
【解答】解：由圖可知，磁體兩磁極間的磁感線是向下的，而導體垂直于磁感線放置；
A、圖中磁體不動，導體向左運動時，導體做切割磁感線運動，所以會產生感應電流，故A不符合題意；
B、圖中導體不動，磁體向右運動時，導體仍然做切割磁感線運動，所以會產生感應電流，故B不符合題意；
C、圖中磁體不動，導體向左下方運動時，導體做切割磁感線運動，所以會產生感應電流，故C不符合題意；
D、圖中導體不動，磁體豎直向上運動時，導體沒有做切割磁感線運動，所以不能產生感應電流，故D符合題意。
故選：D。
【點評】本題考查了學生對產生感應電流條件的理解，正確理解題意是解題的關鍵。
5．電流大小和方向周期性變化的電流叫交流電，我國家庭電路交流電的頻率和周期是（ ）
A．36Hz 1s B．50Hz 0.02s
C．100Hz 0.1s D．220Hz 10s
【分析】交流電完成一次周期性變化需要的時間叫周期，單位時間內完成周期性變化的次數叫頻率。
【解答】解：我國使用的是正弦式交流電，頻率f＝50Hz，周期T＝＝＝0.02s。
故選：B。
【點評】本題考查了我國家庭電路交流電的參數，是一道基礎題目。
6．如圖是動圈式話筒的構造示意圖，以下四幅圖中，與動圈式話筒工作原理相同的是（ ）

A． B．
C． D．
【分析】動圈式話筒的工作過程是：聲波振動→引起膜片振動→帶動線圈振動→線圈切割永久磁體的磁場產生感應電流→經放大傳給揚聲器→產生聲音。
【解答】解：當你對著話筒說話時，產生的聲音使膜片振動，與膜片相連的線圈也跟著一起振動，而線圈處在磁場中，線圈振動時切割磁感線，能產生隨著聲音變化而變化的電流，感應電流經過放大后，通過揚聲器還原成聲音。話筒運用的是電磁感應的原理，即閉合電路的一部分導體在磁場中做切割磁感線運動，產生的感應電流；
A、該圖中電磁鐵的工作原理是電流的磁效應，故A錯誤；
B、圖中閉合電路的一部分導體在磁場中做切割磁感線運動，導體中會產生感應電流，故B正確；
C、閉合開關，通電導體在磁場中受到力的作用，導體會運動，故C錯誤；
D、該圖是奧斯特實驗，說明電流的周圍存在磁場，故D錯誤；
故選：B。
【點評】作為了解性內容，掌握動圈式話筒的工作原理和工作過程，是解決問題的關鍵。
7．小明把兩個玩具電機用導線連接在一起（如圖），用力快速撥動甲電機的轉葉，發現乙電機的轉葉也緩慢轉動起來。對這個現象分析正確的是（ ）

A．“甲電機”將電能轉化為機械能
B．“乙電機”轉葉是“甲電機”轉葉形成風帶動
C．“甲電機”依據電磁感應來工作
D．“乙電機”是發電機
【分析】（1）磁場對電流的作用：通電導線在磁場中要受到磁力的作用，是由電能轉化為機械能，應用是制成電動機。
（2）電磁感應：閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就產生電流，這種現象叫電磁感應，產生的電流叫感應電流；是由機械能轉化為電能，應用是發電機。
【解答】解：AC、用力快速撥動甲電機的轉葉，發現乙電機的轉葉也緩慢轉動起來，甲電機相當于發電機，其工作原理是電磁感應現象，將機械能轉化為電能；故A錯誤，C正確；
BD、甲電機轉動，帶動乙電機也轉動，乙電機相當于電動機，其工作原理是通電導體在磁場中受力的作用，將電能轉化為機械能；故BD錯誤。
故選：C。
【點評】本題考查對發電機、電動機的原理的理解；要理解電動機和發電機的工作過程是相反的：發電機是由磁場和運動產生電流；電動機是由磁場和電流產生運動。
二．填空題（共6小題）
8．如圖所示為探究“產生感應電流條件”的實驗裝置，閉合開關，導體AB 左右 運動時（選填“左右”“上下”“沿A向B”或“沿B向A”），電流表會發生偏轉；若保持導體AB不動，要產生感應電流，正確的操作是 閉合開關，磁體左右運動 。

【分析】產生感應電流的條件：閉合電路的部分導體在磁場中做切割磁感線運動。
【解答】解：由圖知，磁感線方向在豎直方向，所以導體AB左右運動才會切割磁感線，電路中才會有感應電流，電流表會發生偏轉；
若保持導體AB不動，閉合開關，左右移動磁體，導體會切割磁感線，也能產生感應電流。
故答案為：左右；閉合開關，磁體左右運動。
【點評】此題是探究電磁感應現象的實驗，考查了學生對產生感應電流條件的掌握，難度不大。
9．如圖所示是一款可自行發光的兒童滑板車?；羞^程中，車輪轉動發電，使車輪邊緣的LED燈發光，其發電的原理與 動圈式話筒 （選填“動圈式話筒”或“電磁起重機”）相同。逐漸加快滑行速度，LED燈的亮度會 增強 （選填“增強”、“減弱”或“不變”）。LED燈的能耗僅為節能燈的，那就意味消耗同樣的電能，LED燈和節能燈的工作時間之比為 4：1 。

【分析】（1）動圈式話筒和發電機原理相同，都是電磁感應；電磁起重機工作原理是電流磁效應。
（2）滑行越快機械能轉化為的電能越多，燈泡越亮。
（3）根據W＝Pt分析時間之比。
【解答】解：（1）當車輪轉動時可自行發電，使車輪邊緣的LED燈發光，說明由于運動產生電流，是電磁感應現象，動圈式話筒是根據電磁感應現象工作的，電磁起重機是根據電流磁效應工作的。
（2）逐漸加快滑行速度，滑行越快機械能轉化為的電能越多，LED燈的亮度會增強。
（3）LED燈的能耗僅為節能燈的，那就意味消耗同樣的電能，根據W＝Pt可知，LED燈和節能燈的工作時間之比為4：1.
故答案為：動圈式話筒；增強；4：1。
【點評】電磁部分包括三部分內容：磁效應、電磁感應、通電導體在磁場中受力而運動，掌握電動機、發電機、電磁鐵、揚聲器、話筒、電磁起重機等工作原理。
10．圖示實驗裝置中，磁體和導體棒均水平放置，將開關的接線柱1與2接通，保持磁體不動，使導體ab向右水平運動，靈敏電流計G指針向左偏轉：若要使G的指針向右偏，可使導體棒向 左 運動。開關的接線柱1與3接通，導體棒能運動起來，依此可制成 電動機 。（選填“電動機”或“發電機”）

【分析】（1）①掌握產生感應電流的條件：閉合電路的部分導體在磁場中做切割磁感線運動；
②產生感應電流的方向與導體運動方向和磁場方向有關；
（2）“通電導體在磁場中受力”必須要有電源，據此判斷，利用電能轉化成機械能制成電動機。
【解答】解：圖示實驗裝置中，磁體和導體棒均水平放置，將開關的接線柱1與2接通，保持磁體不動，使導體ab向右水平運動，靈敏電流計G指針向左偏轉：產生感應電流的方向與導體運動方向和磁場方向有關，若要使G的指針向右偏，可使導體棒向左運動。
開關的接線柱1與3接通，導體棒能運動起來，通電導體在磁場中受力運動，依此可制成電動機。
故答案為：左；電動機。
【點評】此題是探究電磁感應現象的實驗，考查了學生對產生感應電流條件的掌握及影響感應電流大小的因素。同時還考查了電磁感應實驗與“探究磁場對通電導體的作用”實驗的不同，這是兩個相似度較高的實驗，應對比記憶。
11．如圖所示的是閉合電路的一部分導體在兩磁極間的運動情形。圖中小圓圈代表導體的橫截面，a、b、c、d表示運動中四個不同位置。圖中箭頭表示在那個位置上的運動方向。導體在 ac 位置會產生感應電流。

【分析】閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就會產生感應電流。
【解答】解：磁感線方向是從N到S，導體運動到a、c位置時，做切割磁感線運動，能產生感應電流；
運動到b、d位置時，沒有切割磁感線，所以不產生感應電流；
故答案為：ac。
【點評】本題主要考查學生對電磁感應現象，以及感應電流產生的條件的了解和掌握，是一道基礎題。
12．如圖所示的裝置，當條形磁體插入線圈的過程中，電流表的指針 會 （填“會”或“不會”）發生偏轉，在這個閉合電路中 線圈 相當于電源。

【分析】在閉合電路中，導線做切割磁感線運動時會產生感應電流。
【解答】解：當條形磁體插入線圈的過程中，導線切割磁感線，產生感應電流，因此靈敏電流計的指針發生偏轉，此時的線圈相當于電源。
故答案為：會；線圈。
【點評】本題考查了感應電流產生條件實驗，關鍵是明確電磁感應原理。
13．在探究產生感應電流的條件時，小東采用了如圖所示的實驗裝置。閉合開關后，小東左右移動金屬棒ab，均未發現電流表的指針發生偏轉。經檢查，全部實驗器材均無故障且連接無誤。請你猜想電流表指針不偏轉的原因是 感應電流太小 ，寫出檢驗猜想的方法： 將電流表更換為靈敏電流計，再進行實驗 。

【分析】在電磁感應實驗中，操作過程是正確的，且全部實驗器材均無故障且連接無誤，看不到電流表的偏轉，可能是由于感應電流太小或電流表分度值太大導致的。
【解答】解：在探究產生感應電流的條件時，小東采用了如圖所示的實驗裝置，閉合開關后，小東左右移動金屬棒ab，電流表的指針均未發生偏轉；
經檢查，全部實驗器材均無故障且連接無誤，而圖中電流表量程為0～0.6A，
由此可以猜想：感應電流太小，電流表的靈敏度太低，無法檢測到該實驗產生的微小電流；
檢驗方法：將電流表更換為靈敏電流計，閉合開關后，左右快速移動金屬棒，觀察靈敏電流計的指針是否發生偏轉。
故答案為：感應電流太??；將電流表更換為靈敏電流計，再進行實驗。
【點評】本題利用開放的情景，考查了學生的課堂實驗探究過程，考查學生在探究過程中的動手、動腦能力。
三．實驗探究題（共1小題）
14．在“探究什么情況下磁可以生電”的實驗中，如圖所示，小明將蹄形磁體放在水平桌面上，在蹄形磁體的磁場中放置一根導線AB，導線AB的兩端跟靈敏電流計連接，導線AB和靈敏電流計組成閉合回路。
（1）如圖所示，使導線AB豎直上下運動，觀察發現靈敏電流計的指針 不偏轉 （選填“偏轉”或“不偏轉”）；再使導線AB水平向右運動，發現靈敏電流計指針向右偏轉；再讓導線AB水平向左運動，發現靈敏電流計指針向左偏轉，這說明感應電流的方向與導體的 切割磁感線運動方向 有關。
（2）如圖所示，使導線AB以速度v1水平向右運動，發現靈敏電流計指針向右偏轉，觀察靈敏電流計指針偏轉的角度，接著使導線AB以速度v2（v2＞v1）水平向右運動，則觀察到靈敏電流計指針向右偏轉角度與前一次相比 變大 。（選填“變大”、“變小”或“不變”）
（3）小明將靈敏電流計更換成電池組，觀察到導線AB向左側運動，若想改變導線AB的運動方向應 B 。
A.增大電源電壓
B.改變電路中電流方向
C.對調導線AB兩端
D.換用磁性更強的蹄形磁體

【分析】（1）產生感應電流的條件：閉合電路的部分導體在磁場中做切割磁感線運動；感應電流的方向與導體運動的方向和磁場的方向有關；
（2）感應電流的大小與切割磁感線的速度、磁場強度、線圈匝數等有關；
（3）通電導體在磁場中會受到力的作用，力的方向與電流的方向和磁場的方向有關。
【解答】解：（1）閉合開關，使導體棒豎直上下運動，此時導體沒有切割磁感線，不會產生感應電流，則靈敏電流計的指針不會偏轉；
再使導體棒水平向右運動，導體切割磁感線，會產生感應電流，靈敏電流計指針向右偏轉；再讓導體棒水平向左運動，導體運動方向發生了變化，靈敏電流計指針向左偏轉，感應電流的方向發生了改變，說明感應電流的方向與導體的運動方向有關；
（2）使導體棒以v1、v2（v2＞v1）速度水平向右運動，速度變大，產生的感應電流變大，靈敏電流計偏轉角度變大；
（3）閉合開關后觀察到導體棒向左側擺動，要使導體棒向右擺動，需要改變導體受磁力的方向，即改變電路中的電流方向或?qū)φ{(diào)磁極兩極；增大電源電壓或增大磁場強度只能增大導體受力大?。粚?duì)調導體棒兩端不影響導體運動的方向，故B符合題意。
故答案為：（1）不偏轉；切割磁感線運動方向；（2）變大；（3）B。
【點評】此題是探究電磁感應現象的實驗，考查對產生感應電流條件的掌握及影響感應電流大小的因素，常見題目。
