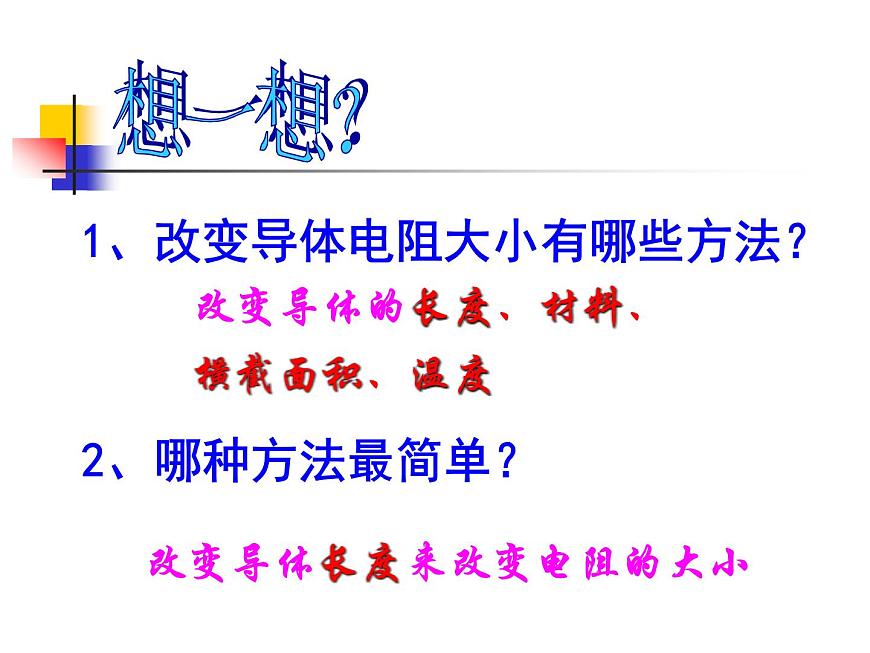

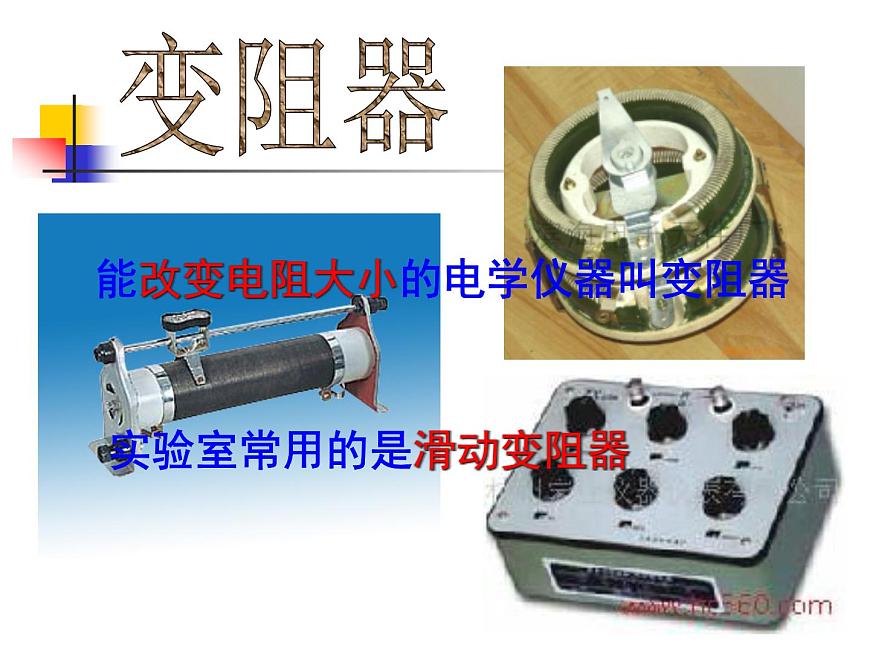

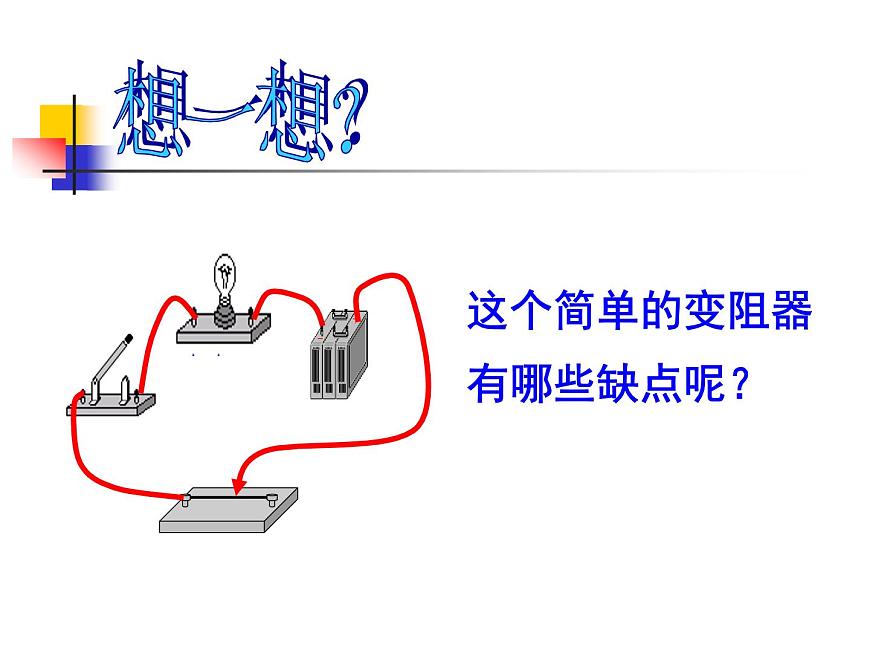

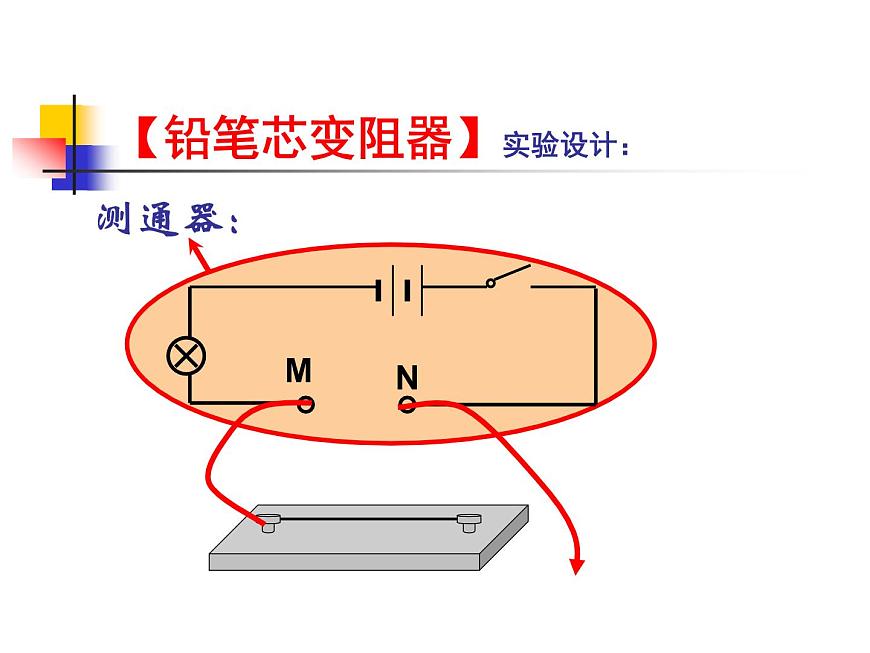

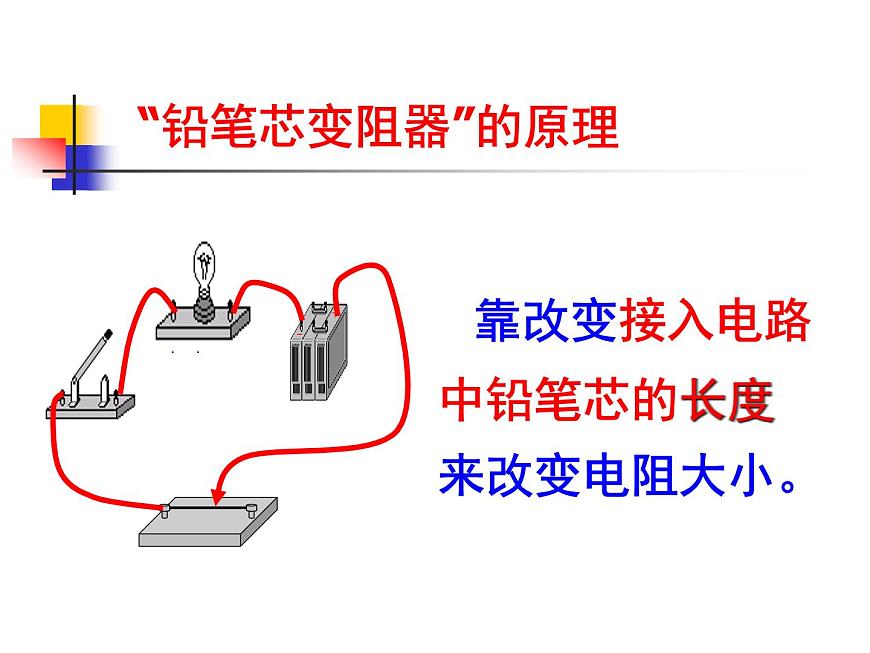

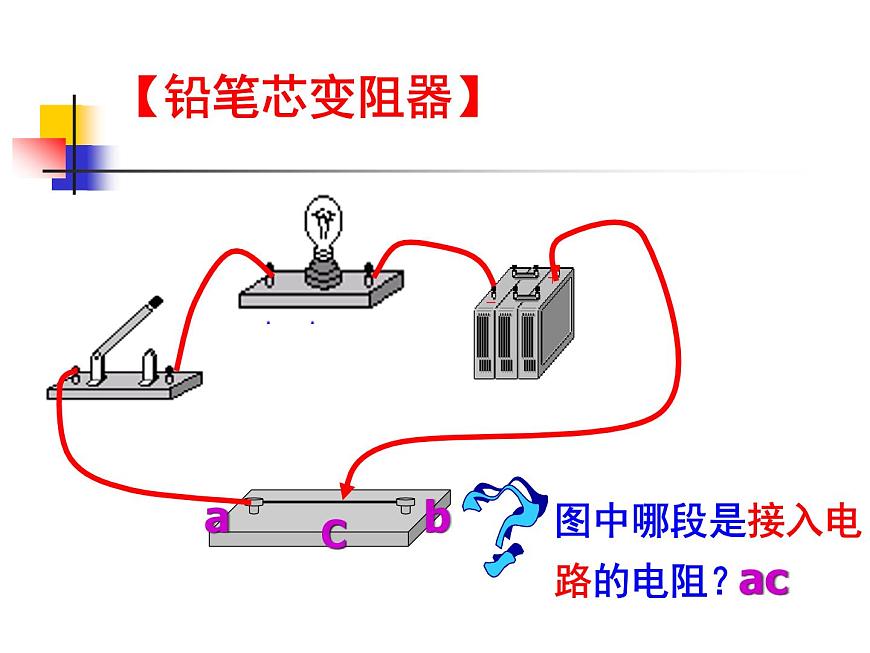

電 阻（二）思考題：1、舞臺上的燈光是怎樣由暗變亮的？2、為什么調節擴音設備中的音量旋扭，音量就發生變化？思考？想一想？1、改變導體電阻大小有哪些方法？改變導體的長度、材料、橫截面積、溫度2、哪種方法最簡單？改變導體長度來改變電阻的大小測通器：【鉛筆芯變阻器】實驗設計：【鉛筆芯變阻器】acbaC“鉛筆芯變阻器”的原理 靠改變接入電路中鉛筆芯的長度來改變電阻大小。這個簡單的變阻器有哪些缺點呢？想一想？變阻器能改變電阻大小的電學儀器叫變阻器實驗室常用的是滑動變阻器滑動變阻器滑動變阻器的構造及符號：符號：結構示意圖【滑動變阻器的工作原理】利用改變接入電路部分的電阻絲的長度來改變電阻。探索滑動變阻器的有效連接方法135642連接方法有效的連接方法考考你：下列各圖中，當P向左移動時，連入電路的電阻如何變化？電阻變小電阻變大電阻不變電阻不變 以下四種接法中，接法錯誤，不起電阻作用，并造成電路中電流過大的是（ ）；只起定值電阻作用，而不能改變電路中電流大小的是（ ）。ABCDDB讀一讀：某滑動變阻器的銘牌上標有“200歐、1.5安”的字樣，它表示該滑動變阻器的（ ）為200歐，允許通過的（ ）為1.5安。最大阻值最大電流滑動變阻器的使用注意點 一般串聯在電路中，接線柱接入要“一上一下”。 接通電源前，應將滑動變阻器的滑片移至阻值最 大端 不能使通過滑動變阻器的電流超過允許的最大值。其他形式的變阻器——旋鈕式變阻器（電位器）其他形式的變阻器——拉桿式變阻器其他形式的變阻器——電阻箱電阻箱結構示意圖電阻絲阻值依次為1 ? 、2 ? 、2 ? 、5 ? 電阻箱 該電阻箱接入電路的阻值為多少?3618Ω電阻變化范圍？0～9999Ω比較滑動變阻器與電阻箱的優缺點能連續地改變連入電路中的電阻大小能直接讀出連入電路中電阻的值不能準確知道連入電路中電阻的值不能連續地改變連入電路中的電阻大小練一練根據電路圖連接實物圖練一練根據電路圖連接實物圖半導體1、定義：導電性能介于金屬和絕緣體 之間的一種導電物質2、狀態：一般是固體3、常見材料：硅和鍺及其化合物4、特性：（1）純凈的半導體中摻入微量雜質后， 可使其導電性能增大幾百至幾千倍（2）半導體的電阻在某一溫度范圍內隨 溫度的升高而急劇減小（3）光照下半導體的電阻會明顯減小半導體（熱敏電阻）（光敏元件）半導體的應用 計算機主板上集中了幾十萬個半導體元件.1、熱敏電阻、光敏元件傳感元件2、集成電路L2L1課堂練習：將圖中的實物連接好：要求兩燈并聯，且用滑動變阻器控制L1的亮暗，再畫出它的電路圖。 電路圖：
