2021學年第2章 光3 凸透鏡成像背景圖ppt課件

這是一份2021學年第2章 光3 凸透鏡成像背景圖ppt課件，共28頁。PPT課件主要包含了二凸透鏡成像的規律，三實像和虛像，四照相機和投影儀，使像成在光屏中央等內容，歡迎下載使用。

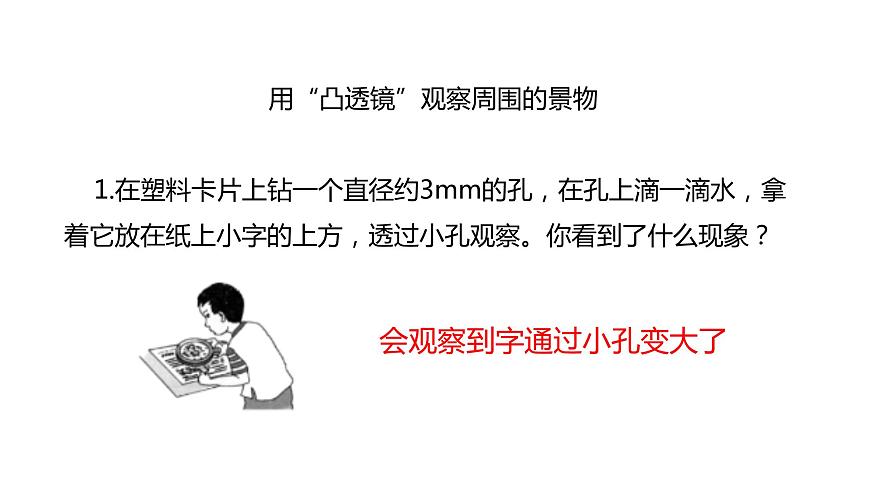

用“凸透鏡”觀察周圍的景物 1.在塑料卡片上鉆一個直徑約3mm的孔，在孔上滴一滴水，拿著它放在紙上小字的上方，透過小孔觀察。你看到了什么現象？
會觀察到字通過小孔變大了

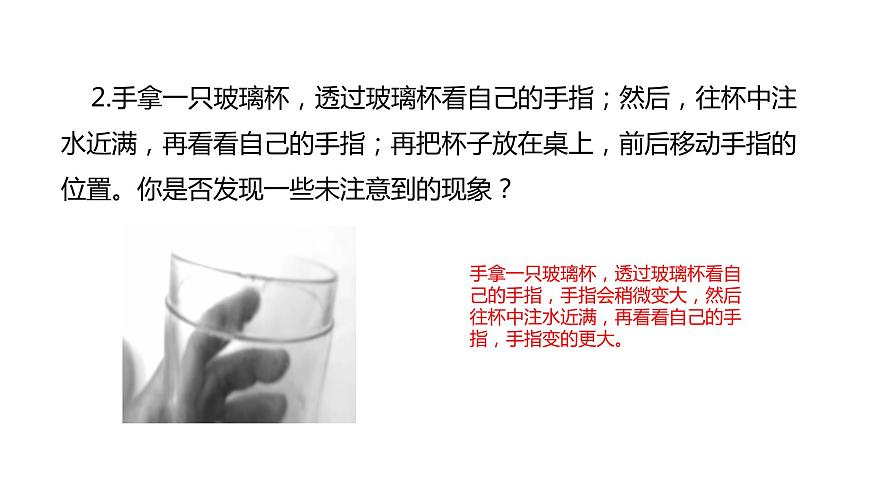

2.手拿一只玻璃杯，透過玻璃杯看自己的手指；然后，往杯中注水近滿，再看看自己的手指；再把杯子放在桌上，前后移動手指的位置。你是否發現一些未注意到的現象？
手拿一只玻璃杯，透過玻璃杯看自己的手指，手指會稍微變大，然后往杯中注水近滿，再看看自己的手指，手指變的更大。

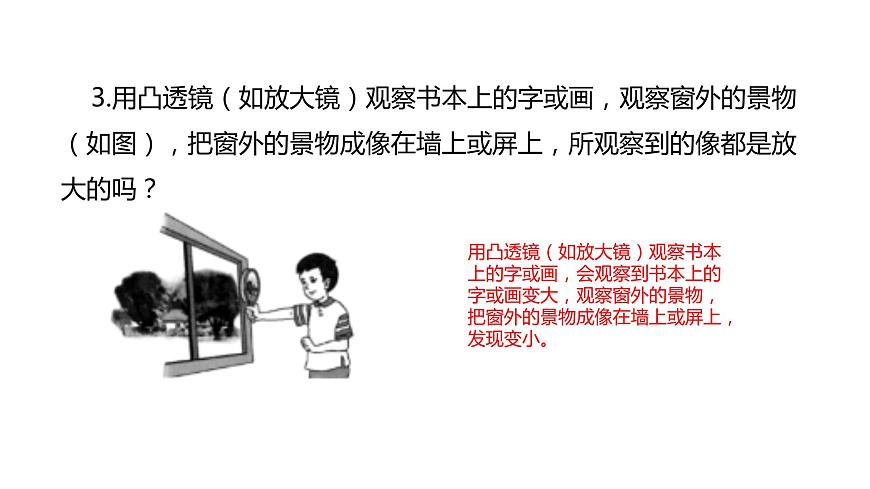

3.用凸透鏡（如放大鏡）觀察書本上的字或畫，觀察窗外的景物（如圖），把窗外的景物成像在墻上或屏上，所觀察到的像都是放大的嗎？
用凸透鏡（如放大鏡）觀察書本上的字或畫，會觀察到書本上的字或畫變大，觀察窗外的景物，把窗外的景物成像在墻上或屏上，發現變小。

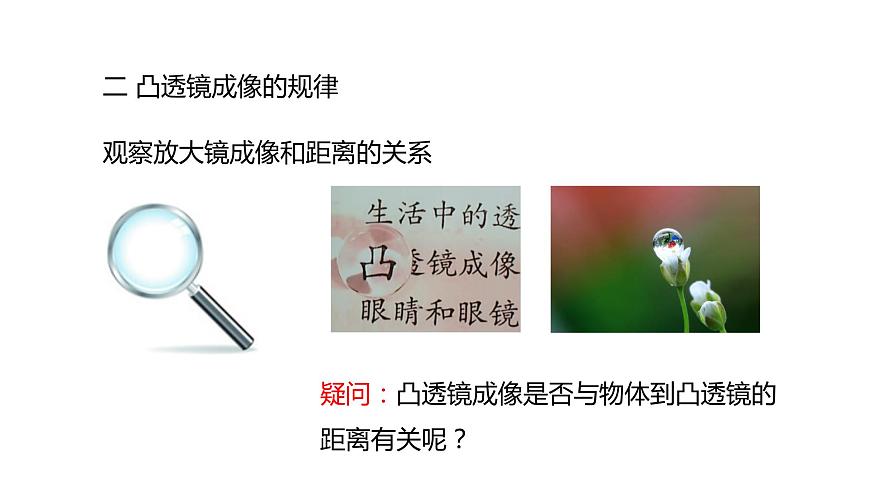

觀察放大鏡成像和距離的關系
疑問：凸透鏡成像是否與物體到凸透鏡的距離有關呢？

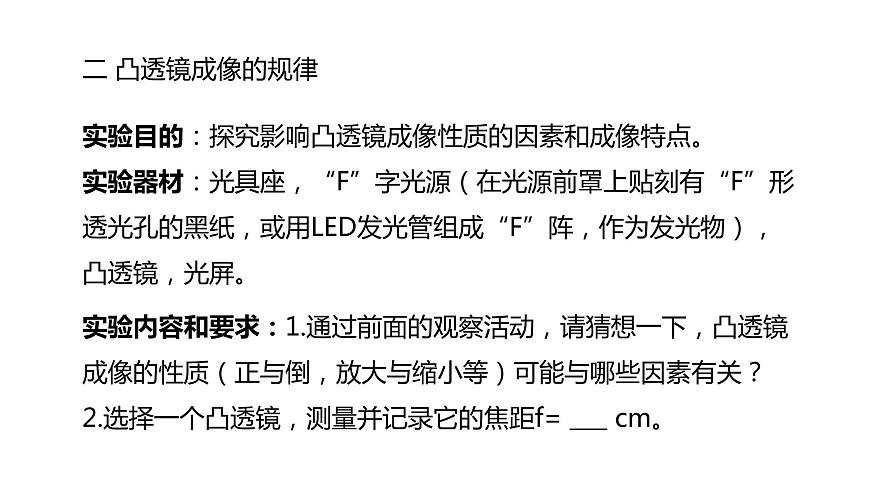

實驗?zāi)康模禾骄坑绊懲雇哥R成像性質的因素和成像特點。實驗器材：光具座，“F”字光源（在光源前罩上貼刻有“F”形透光孔的黑紙，或用LED發光管組成“F”陣，作為發光物），凸透鏡，光屏。
實驗內容和要求：1.通過前面的觀察活動，請猜想一下，凸透鏡成像的性質（正與倒，放大與縮小等）可能與哪些因素有關？2.選擇一個凸透鏡，測量并記錄它的焦距f= cm。

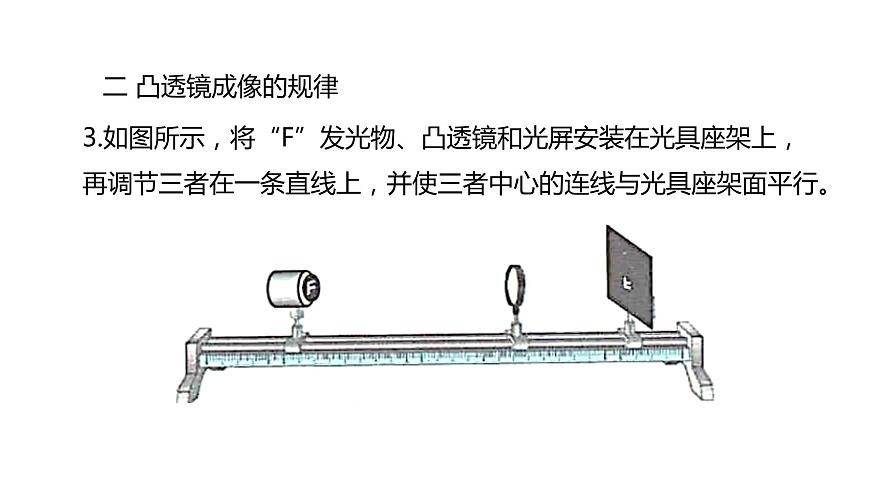

3.如圖所示，將“F”發光物、凸透鏡和光屏安裝在光具座架上，再調節三者在一條直線上，并使三者中心的連線與光具座架面平行。

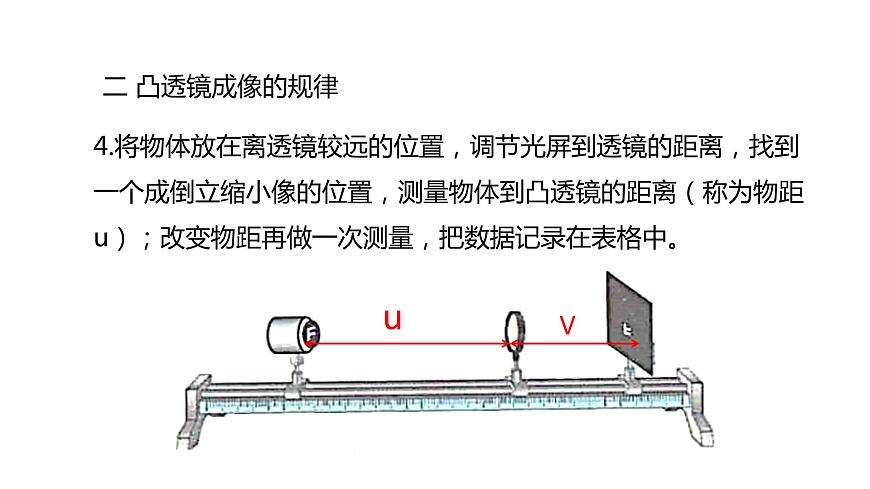

4.將物體放在離透鏡較遠的位置，調節光屏到透鏡的距離，找到一個成倒立縮小像的位置，測量物體到凸透鏡的距離（稱為物距u）；改變物距再做一次測量，把數據記錄在表格中。
5.在上述步驟后，將物體移近透鏡至物距為2f處，調節光屏的位置，找到像與物體等大的位置。此時的像是正立還是倒立的？物距與像距（像到透鏡的距離）有什么關系？6.繼續將物體向透鏡方向移近幾厘米，找到一個成倒立放大像的位置，測量出物距。改變物距再做一次測量，將數據記錄在表格中。
7.用眼透過凸透鏡直接觀察物體，找到正立的像時，測量并記錄物距 cm，此時你看到的像的大小是 （“放大”、“縮小”或“等大”）。這個像能成在光屏上嗎？
疑問：凸透鏡成像是否與凸透鏡的焦距有關呢？
8.換不同焦距的凸透鏡再做一次實驗。
在實驗中，當物距大于一倍焦距時，我們可以在位于凸透鏡另一側的屏上接收到物體的像，這個能夠用光屏接收到的像叫做實像。
在實驗中，物距小于一倍焦距時,屏上就接收不到它的像了,可以用眼透過凸透鏡在與物體的同側看到它的像，這個能夠看到但不能夠用屏接收的像叫做虛像。
1. 成實像時，物近，像遠，像變大；物遠，像近，像變小。
2. 成虛像時，物近，像近，像變小；物遠，像遠，像變大。
9.如果凸透鏡被遮擋一部分，還能成像嗎？光屏上會出現影子嗎？
可以成像，但是像會變暗，不會出現影子。
10.如果實驗過程中，在光屏上有清晰的像，若把光屏拿開，像還存在嗎？
像還存在，眼睛在一定范圍內才能看到。
11.在實驗中，你能發現實像和虛像的分界點在什么位置嗎？
焦點是實像和虛像的分界點
12.在實驗中，你能發現放大的像和縮小的像的分界點在什么位置嗎？
二倍焦距是縮小像和放大像的分界點
照相機的鏡頭是凸透鏡，它的焦距比較短，通常所要照的景物都在2f以外，所以通過它的鏡頭能在暗箱內的膠片上成縮小的像。當景物在膠片上成像時，膠片上的感光物質發生化學變化，膠片上各點物質的化學變化與所受光的強度和顏色有關，因此膠片上就記錄下了所照景物的信息。由于照相機的發明和照相技術的發展使我們得以留下許多生動、珍貴的資料，豐富了我們的文化生活，而且促進了科學探究的發展。
投影儀常用于教學和學術講座。它也是利用凸透鏡成像的，它與照相機的不同點在于它能成放大的像。它的物是投影片上的圖形或文字，物距略大于焦距f，當投影片被機箱內的光源照亮?xí)r，投影片上的圖形或文字通過鏡頭（凸透鏡）成放大的像，并通過平面鏡改變光的傳播方向，使圖像成在光屏上。
1．照相機是根據什么原理工作的？
3．放大鏡是根據什么原理工作的？
2．投影儀是根據什么原理工作的？
照相機是根據物體距凸透鏡大于2倍焦距的原理制成的（u＞2f），成倒立縮小的實像。
幻燈機是根據物體距凸透鏡大于焦距小于2倍焦距的原理制成的（f
