1.（?錦州）某同學想測出一塊鵝卵石的密度，于是他找來如下器材：天平（含砝碼）、一個燒杯、細線（質量和體積均不計）、足量的水．探究過程如圖：

（1）把天平放在水平桌面上，調節平衡螺母，使天平橫梁在水平位置平衡．
a、此操作中存在的問題是沒有把游碼移至標尺左側的零刻線處；
b、該同學改正錯誤后，在重新調節天平平衡時出現了如圖甲所示的現象，他需向右（填“左”或“右”）調節平衡螺母．
（2）天平橫梁在水平位置平衡后，該同學又進行了如下操作：a、如圖乙，鵝卵石的質量為67g；
b、如圖丙，在燒杯中裝入適量的水，用調好的天平測得其總質量為72g；
c、如圖丁，吊起用細線系好的鵝卵石，使其完全浸沒在水中（不接觸容器壁和容器底），此時測得總質量為97g；
d、該同學求出的鵝卵石體積為25cm3，鵝卵石的密度為2.68×103kg/m3．
2.（?長春）小紅在海邊撿到一個精美的小石塊，她想測量該石塊的密度，于是利用家中的長刻度尺、兩個輕質小桶（質量不計）、細線、水杯、水，設計并進行了如下試驗：

（1）用細線將刻度尺懸掛在晾衣架上，調整懸掛點的位置，當刻度尺在水平位置平衡時，記下懸掛點在刻度尺上的位置O．
（2）向水杯內倒入適量的水，在水面處做一標記，如圖甲所示．
（3）將石塊浸沒在該水杯內的水中，不取出石塊，將杯中的水緩慢倒入一個小桶中，至杯內水面下降到標記處（石塊未露出水面），此時小桶中水的體積等于（填“大于”、“小于”或“等于”）石塊的體積．
（4）將石塊從水杯內取出，放入另一個小桶中，將裝有石塊和水的兩個小桶分別掛在刻度尺的左右兩端，移動小桶在刻度尺上懸掛點的位置，直到刻度尺在水平位置恢復平衡，如圖乙所示，記下這兩個懸掛點到O點的距離分別為l1和l2，則石塊的密度ρ石=（用l1、l2和ρ水表示）
（5）實驗結束后，小紅反思自己的測量過程，由于從水杯內取出的石塊沾有水，導致最后的測量結果
偏大（填“偏大”、“偏小”或“不變”）

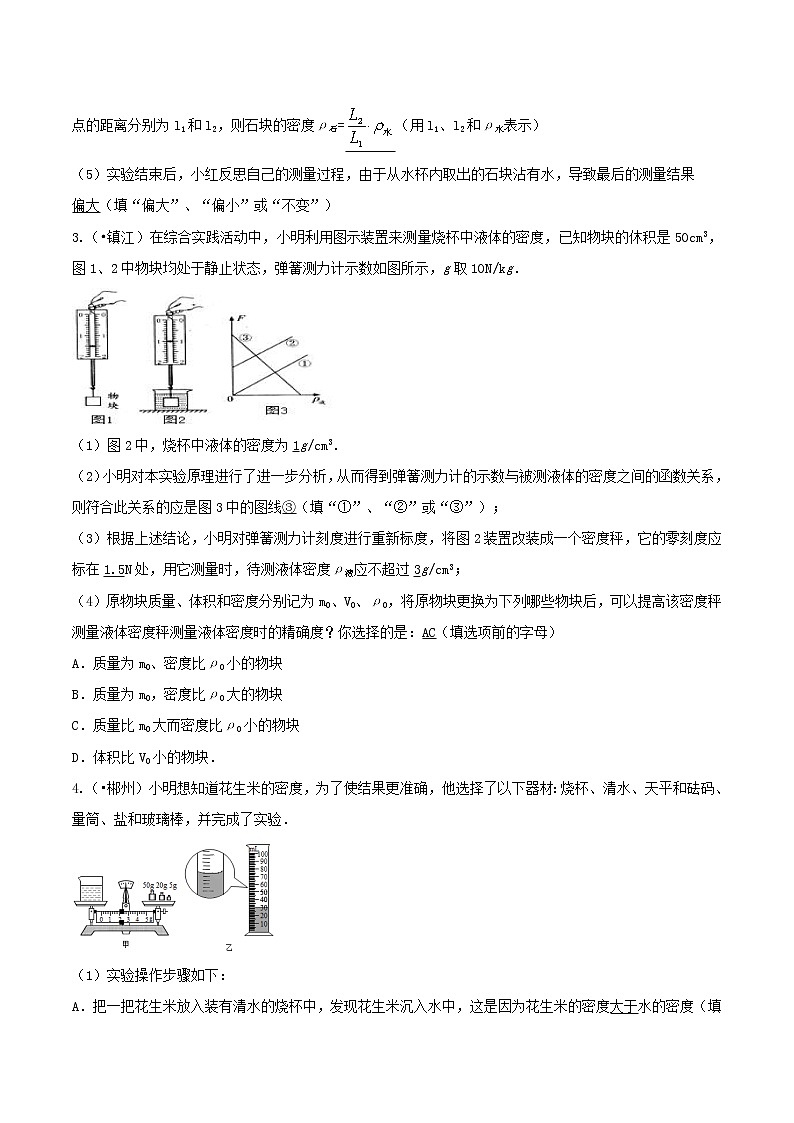

3.（?鎮江）在綜合實踐活動中，小明利用圖示裝置來測量燒杯中液體的密度，已知物塊的休積是50cm3，圖1、2中物塊均處于靜止?fàn)顟B(tài)，彈簧測力計示數如圖所示，g取10N/kg．

（1）圖2中，燒杯中液體的密度為1g/cm3．
（2）小明對本實驗原理進行了進一步分析，從而得到彈簧測力計的示數與被測液體的密度之間的函數關系，則符合此關系的應是圖3中的圖線③（填“①”、“②”或“③”）；
（3）根據上述結論，小明對彈簧測力計刻度進行重新標度，將圖2裝置改裝成一個密度秤，它的零刻度應標在1.5N處，用它測量時，待測液體密度ρ液應不超過3g/cm3；
（4）原物塊質量、體積和密度分別記為m0、V0、ρ0，將原物塊更換為下列哪些物塊后，可以提高該密度秤測量液體密度秤測量液體密度時的精確度？你選擇的是：AC（填選項前的字母）
A．質量為m0、密度比ρ0小的物塊
B．質量為m0，密度比ρ0大的物塊
C．質量比m0大而密度比ρ0小的物塊
D．體積比V0小的物塊．
4. （?郴州）小明想知道花生米的密度，為了使結果更準確，他選擇了以下器材：燒杯、清水、天平和砝碼、量筒、鹽和玻璃棒，并完成了實驗．

（1）實驗操作步驟如下：
A．把一把花生米放入裝有清水的燒杯中，發現花生米沉入水中，這是因?yàn)榛ㄉ椎拿芏却笥谒拿芏龋ㄌ睢按笥凇?、“小于”、“等于”）?br /> B．往燒杯里的水中逐漸加鹽，并用玻璃棒輕輕攪拌，直到花生米懸浮在鹽水中為止；
C．把天平放在水平臺上，調節平衡后稱出燒杯和鹽水的總質量m1，如甲圖所示，則m1=77g；
D．從燒杯中倒出一部分鹽水到空量筒中，液面如乙圖所示，則倒出鹽水的體積為30cm3；
E．用天平稱出燒杯和剩余鹽水的總質量m2=44g．
（2）通過以上分析，可得出花生米的密度為1.1×103kg/m3．
（3）以上測量花生米的密度，用到的科學探究方法是（B）
A．控制變量法??? B．轉換法??? C．理想實驗法
5.（?成都B卷）如圖1所示，輕質硬桿K左側與墻體相連（可自由轉動，不能水平移動），右側與A固定；長方體滑塊B置于光滑水平地面上，A與B的接觸面粗糙程度不變，A、B間的滑動摩擦力大小為f；人的重力為G人，與地面的接觸面積為S人；動滑輪P的重力為GP．


0～2s
4～6s
8～10s
A
相對地面靜止
相對地面靜止
相對地面靜止
B
向左勻速直線運動
向右勻速直線運動
向右勻速直線運動
C
浸沒在水中，
以2cm/s速度勻速下降
浸沒在水中，
以4cm/s速度勻速上升
在空中，
以6cm/s速度勻速上升
在拉動過程中選取了三段時間，用表格記錄了A、B、C的運動狀態，圖2記錄了繩對C豎直向上的拉力 F C，圖3記錄了人對繩豎直向下的拉力FD．
在拉動過程中，B足夠長，A 始終沒有掉下；C受水的阻力、C露出水面后表面附著的水的質量忽略不計；運動中空氣阻力不計；細繩的質量、滑輪與軸的摩擦忽略不計；繩或豎直或水平，不可伸縮且長度足夠．求：
（1）在4～6s內，桿K對A作用力的方向，并簡述理由．
（2）在0～2s內，人對地面的壓強p人為多少？（用字母F1、f、S人、GP、G人表示）在4～6s內人對地面的壓強比0～2s減小了多少？（用字母f、S人表示）
（3）若C的重力GC=40N，F(xiàn)3=2F1，且F3′：F2′：F1′=3：2：1，則C在 0～2s內所受的浮力為多少？人在8～10s內做功的功率為多少？
解：（1）A受到桿 K 的作用力FK向左．因?yàn)樵?～6s內，A相對地面靜止，B向右勻速直線運動，A相對于B向左運動，可知B對A摩擦力f′向右，A處于靜止?fàn)顟B(tài)，水平方向必定受平衡力作用，所以桿K對A作用力向左．
（2）在0～2s內：B向左勻速直線運動，在水平方向受C的向左的拉力，A向右的摩擦力及P向右的摩擦力，則FP+f=F1，可得FP=F1﹣f；由圖知，滑輪組由2段繩子承擔物重，所以FD=（FP+GP）=×（F1﹣f+GP），
則人對地面的壓力F=G人﹣FD=G人﹣×（F1﹣f+GP），人對地面的壓強：p==；
在4～6s內：B向右右勻速直線運動，受到A的摩擦力向左，則F1+f=FP′；
則FD′=（FP′+GP）=×（F1+f+GP）；人對地面的壓力F′=G人﹣FD′=G人﹣（F1+f+GP）；則△F=F﹣F′=G人﹣×（F1﹣f+GP）﹣[G人﹣（F1+f+GP）]=f
則△p==；
（3）以C為研究對象：由圖2知，在8～10s內，物體在空氣中，則F3=GC=40N
由題意知，F(xiàn)1=F3=×40N=20N
在0～2s內有，物體C受浮力、繩的拉力、和重力作用，則F1+F浮=GC
所以F浮=GC﹣F1=40N﹣20N=20N
以B為研究對象：在4～6s內有 F1+f=2 F2′﹣GP
在8～10s內有 F3+f=2 F3′﹣GP
F3﹣F1=2（F3′﹣F2′）
又因?yàn)镕3′：F2′=3：2；
所以F3﹣F1=2×F3′=F3′
F3′=×（F3﹣F1）=×（40N﹣20N）=30N
在8～10s 內，人做功的功率：P==F3′v=30N×0.12m/s=3.6W．
6.（·青羊模擬）用如圖甲所示的滑輪組提升水中的物體M1，動滑輪A所受重力為G1，物體M1完全在水面下以速度v勻速豎直上升的過程中，卷揚機加在繩子自由端的拉力為F1，拉力F1做功的功率為P1，滑輪組的機械效率為η1；為了提高滑輪組的機械效率，用所受重力為G2的動滑輪B替換動滑輪A，如圖乙所示，用替換動滑輪后的滑輪組提升水中的物體M2，物體M2完全在水面下以相同的速度v勻速豎直上升的過程中，卷揚機加在繩子自由端的拉力為F2，拉力F2做功的功率為P2，滑輪組的機械效率為η2．已知：G1﹣G2=30N，η2﹣η1=5%，，M1、M2兩物體的質量相等，體積V均為4×10﹣2m3，g取10N/kg，繩重、輪與軸的摩擦及水的阻力均可忽略不計．求：
（1）物體M1受到的浮力F浮；
（2）拉力F1與F2之比；
（3）物體M1受到的重力G．

解：（1）物體M1受到的浮力F浮=ρ水gV排=1×103kg/m3×10N/kg×4×10﹣2m3=400N；
（2）由P===Fv可得：P1=F1v繩=2 F1v，P2=F2v繩=2F2v，
則拉力F1與F2之比： ==﹣﹣﹣﹣﹣①，
（3）在勻速提升水中物體M1的過程中，以動滑輪A和物體M1為研究對象，受力分析如下圖甲所示；在勻速提升水中物體M2的過程中，以動滑輪B和物體M2為研究對象，受力分析如下圖乙所示．

由圖可知：
2F1+F浮=G+G1﹣﹣﹣﹣﹣②，
2F2+F浮=G+G2﹣﹣﹣﹣﹣③，
G1﹣G2=30N﹣﹣﹣﹣﹣﹣④，
由②③④得：F1﹣F2=15N﹣﹣﹣﹣﹣⑤
由①⑤解得：F1=240N，F(xiàn)2=225N，
在水中提升物體時，滑輪組的機械效率：η===，
已知η2﹣η1=5%，即﹣=5%，
﹣=5%，解得G=760N．
7.（?煙臺）某課外科技小組的同學對自動沖水裝置進行了研究（如圖所示）．該裝置主要由水箱、浮球B、蓋板C和一個可以繞O點自由轉動的硬桿OB構成，AC為連接硬桿與蓋板的細繩．隨著水位的上升，蓋板C所受的壓力和浮球B所受的浮力均逐漸增加，當浮球B剛好浸沒到水中時，硬桿OB處于水平狀態，蓋板C恰好被打開，水箱中的水通過排水管排出．經測量浮球B的體積為1×10-3m3，蓋板的橫截面積為6×10-3m2，O點到浮球球心的距離為O點到A點距離的3倍．不計硬桿、蓋板以及浮球所受的重力以及蓋板的厚度．求：（g=10N/kg）
（1）水箱內所能注入水的最大深度；
（2）在你以上的計算中忽略了硬桿、蓋板以及浮球的重力，如果考慮它們的重力，你認為設計時應采取哪些措拖可保證自動沖水裝置正常工作？（寫出一種措施即可）

解：（1）當浮球B剛好浸沒到水中時，排開水的體積和自身的體積相等，
則浮球B受到的浮力：F浮=ρgV排=ρgVB=1.0×103kg/m3×10N/kg×1×10-3m3=10N，
此時硬桿OB處于水平狀態，由杠桿的平衡條件可得：FA?OA=F浮?OB，
則蓋板受到繩子的拉力：，
蓋板C恰好被打開時，處于平衡狀態，受到繩子的拉力和液體對蓋板的壓力是一對平衡力，
所以，水對蓋板的壓力F壓=FA=30N，由可得，蓋板受到水的壓強：

由p=ρgh可得，水箱內所能注入水的最大深度：
（2）考慮硬桿、蓋板以及浮球的重力時，繩子對蓋板的拉力減小，根據杠桿的平衡條件可知，要使蓋板被打開，應增大繩子的拉力，可以增大浮球體積增大浮力的大小（或“使杠桿的OB段比OA段更長一些”）．
8.如圖AB為一根均勻輕質桿，桿的中點O點懸掛在天花板上，在桿的A端懸掛有一端開口、粗細均勻、重2N的薄壁玻璃管，管長L=40cm，管底面積S=20cm2，管中裝滿水后倒扣在裝有水深h=10cm的水槽中，玻璃管管口剛好被水面淹沒，在杠桿的B端通過滑輪組用輕質細繩相連，動滑輪下端掛有一個鉤碼，在滑動組的另一端細繩上掛有一體積為103cm3的實心均勻圓球，當圓球體積的一半浸沒在水中時，杠桿恰好在水平位置平衡，已知大氣壓強P0=105Pa，動滑輪重1N，細繩的重量和細繩與滑輪間的摩擦忽略不計，g=10N/kg， 求：

（1）鉤碼重多少牛頓？
（2）圓球的密度是多少kg/m3?
（3）假如大氣壓強逐漸減小到零的過程中，杠桿還能平衡嗎？若不平衡，怎樣傾斜，請分析說明，
解：⑴ 由受力平衡得：
代入數據得： 又，又
所以 故：
⑵ 由圓球處于平衡狀態得：
即：
代入數據得：
⑶ ① 當時，，杠桿仍平衡，
② 當時，，杠桿失去平衡，B端下降，

題型之二 電學綜合

1.（?成都）在自然災害中輸電線路容易出現故障，科技小組的同學通過實驗探究來體驗判斷故障類型和位置的方法．他們用AB、CD兩根長為L(zhǎng)的長直電阻絲模擬輸電線，在電阻絲的左右兩側可以安裝檢測電路，電阻絲單位長度的阻值為r．如圖1所示，在左側安裝檢測電路，其中R0為保護電阻，右側用導線連接．線路無故障時，電壓表V1示數為U，電流表示數為I．

（1）若檢測電路中電流表示數為0，電壓表V1示數為U，表明輸電線故障為　斷路　．
（2）若檢測電路中電流表示數大于I，電壓表V1示數為U，表明輸電線可能出現短路或形成間隙電阻．如圖2所示，小組在AB、CD之間某處連接一根導線模擬輸電線短路，或在另一處連接未知電阻Rx模擬輸電線之間形成間隙電阻，在右側連接電壓表V2．若輸電線短路，則電壓表V2示數為0V；若輸電線之間形成間隙電阻，則電壓表V2示數　小于U　．
（3）在圖2中，若輸電線的故障是短路，電流表的示數為I1，電壓表V1的示數為U，則故障處與A端的距離為　　（用r、I1、U、R0表示）．
2.（?泰安）磁場的強弱用磁感應強度（用字母“B”表示）的大小來表示，磁感應強度的單位是特斯拉（用字母“T”表示），某種材料的電阻隨磁場的增強而增大的現象稱為磁阻效應，利用這種效應可以測量磁感應強度，若RB、R0分別表示有、無磁場時磁敏電阻的阻值，如圖為某磁敏電阻的電阻比值跟磁感應強度B關系的圖象，現在要測量磁敏電阻處于磁場中的電阻值RB．提供的實驗器材如下：一節舊干電池，磁敏電阻RB（無磁場時阻值R0=100Ω），兩個開關S1、S2，導線若干，另外，還有可供再選擇的以下器材：
A．電流表A（量程：0﹣0.6A，0﹣3V）
B．電壓表V（量程：0﹣3V，0﹣15V）
C．定值電阻R1（阻值：1.5kΩ）
D．定值電阻R2（阻值：80Ω）
E．定值電阻R3（阻值：5Ω）

（1）設計一個可以準確測量磁場中該磁敏電阻阻值的電路，磁敏電阻所處磁場磁感應強度B大小約為1.0﹣1.2T．請你從A、B、C、D、E五種實驗器材中再選擇兩種器材，并根據要求完成下列問題．
①選擇的兩種器材是　BC　（填寫器材前面字母序號）
②選擇電表的量程是　0～3V　．
③在答題卡方框中現有電路的基礎上畫出實驗電路圖（實驗測量過程中不拆接電路）．
解：

（2）若要準確測出該磁敏電阻所處磁場磁感應強度大小約為0.1﹣0.3T的阻值，在你設計測量的電路中，從A、B、C、D、E五種實驗器材中再選擇兩種器材是　BD　（填寫器材前面字母序號）．
3.（·青羊模擬）如圖甲是某同學設計的一個能夠測定油箱內油面高度的裝置．油量表是由學生用電流表改裝而成，滑動變阻器R的金屬滑片P是杠桿的一端．當P在a端時電路中的電流為0.6A，表示油箱已滿；P在b端時電路中的電流為0.1A，表示油箱內無油．

（1）在改裝表盤時，當他選擇的滑動變阻器最大阻值為50Ω時，他應選擇的電源電壓值6V，R′的阻值10Ω
（2）若油箱的容積為50L，請你按該同學的改裝，在電流表表盤圖乙上標出油量表為0、40L、50L的刻度位置（滑動變阻器接入的阻值隨浮標升降均勻變化）；確定40L的位置電流表0.3A處．
（3）你認為他在設計該裝置的電路時，在選擇器材的過程中應考慮什么問題？　電源電壓、R′與R的合理配置　并說明理由?、匐娫春蚏′時，電壓與R′的比值應小于（或等于）電流表的量程．（或應考慮當P在a點時電流不超過電流表的量程）；
②為了提高油量表的靈敏度，應選擇在電流表0～0.6A的量程標注刻度；為了確保使油量在電流表0.1A～0.6A的范圍內變化．
4.（?自貢）實驗室購買了一捆長度為100m的銅導線，某同學想通過實驗測其實際長度．該同學首先測得導線橫截面積為1.0mm2，查得銅的電阻率為1.7×10-8Ωm，再利用圖甲所示電路測出銅導線的電阻Rx，從而確定導線的實際長度．
可供使用的器材有：電流表：（0～0.6A）、電壓表（0～3V）、滑動變阻器R1（5Ω，1A）、滑動變阻器R2：（20Ω，1A）、電源：（電壓為6V），開關、導線若干．回答下列問題：

（1）實驗中滑動變阻器應選R2（填“R1”或“R2”），閉合開關S前應將滑片移至a端（填“a”或“b”）．
（2）在實物圖中，已正確連接了部分導線，請根據圖甲電路完成剩余部分的連接．

（3）調節滑動變阻器，當電流表的讀數為0.50A時，電壓表示數如圖乙所示，讀數為0.8V．
（4）導線實際長度為94.1m（保留1位小數）．
5.（?內江）現用“伏安法”測量一個未知電阻Rx的阻值（Rx約為20Ω）．在實驗室中，配有的實驗器材如下：
A．電源E（電壓U=3V恒定）；?????
B．電流表A1（量程0～50mA）；
C．電流表A2（量程0～3A）；???????
D．電壓表V1（量程0～3V）；
E．電壓表V2（量程0～15V）；??????
F．滑動變阻器R（0～80Ω）；
G．定值電阻R0=40Ω；???????????
H．開關一個，導線若干．
為了測量多組數據使結果盡量準確，在滑動變阻器的整個滑動過程中，要使兩電表的測量值范圍盡可能大一些，并且兩電表的讀數均大于其量程的．則：（1）根據實驗要求，電壓表選用D，電流表選用B．（填器材前的字母代號）
（2）請?jiān)谔摼€方框內畫出實驗電路圖（其中，部分電路已畫出，并標出所選器材的字母）．

解：

（3）根據所畫的電路圖，用筆畫線代替導線，將實物圖連接起來．
解：

（4）若在某次實驗中，電壓表的示數為U，電流表的示數為I，那么，待測電阻阻值的表達式為Rx=．
6.（?成都）某興趣小組設計了如圖所示電路，AB為裸導線，CD、EF是材料、粗細完全相同的均勻裸電阻絲，其電阻與長度成正比．AB、CD平行放置，并用導線與電流表、開關S1和電源相連，電源電壓為U=10V，EF垂直放置在AB、CD的中點間，且接觸良好，CD=2EF，A、C兩點間接有開關S2．現只閉合開關S1，電流表示數為I1=1A；若把EF從兩中點間向左邊移動一段距離后，電流表示數為I2=I1；若把EF從兩中點間向右邊移動一段距離后，電流表示數為 I2=2I1．求：
（1）在上述EF向左、向右移動過程中，電路總電阻的變化量大小△R左、△R右各為多少？
（2）電流表示數為I2時，EF消耗的功率與電路消耗的總功率之比為多少？
（3）把EF移動到B、D兩點間，再閉合兩開關，電路消耗的總功率為多少？

解：（1）根據歐姆定律可得：
EF垂直放置在AB、CD的中點間時電路中的電阻: R中=U/I1=10V/1A=10Ω，
把EF從兩中點間向左邊移動一段距離后電路中的總電阻R左=U/I2=10V/(4/5×1A)=12.5Ω，
把EF從兩中點間向右邊移動一段距離后電路中的總電阻R右=U/I3=10V/2×1A=5Ω,
∴△R左=R左-R中=12.5Ω-10Ω=2.5Ω，△R右=R中-R右=10Ω-5Ω=5Ω；
（2）設EF、CF、DF三段電阻絲的電阻為R，則EF垂直放置在AB、CD的中點間時電路中的電阻：
R中=2R=10Ω，解得：R=5Ω，把EF從兩中點間向左邊移動一段距離后，電路中的總電阻：R左=12.5Ω，
∵串聯電路中各處的電流相等，∴根據P=I2R可得：?PEF：P總=I22R：I22×R左=R：R左=5Ω：12.5Ω=2：5；
（3）把EF移動到B、D兩點間，再閉合兩開關時，EF段電阻和CD段電阻并聯，
∵并聯電路中各支路兩端的電壓相等，∴EF段電阻和CD段電阻消耗的電功率：
PEF=U2/R=(10V)2/5Ω=20W，PCD=U2/2R=(10V)2/2×5Ω=10W，
電路消耗的總功率：P=PEF+PCD=20W+10W=30W．
7.（·雙流模擬）如圖所示電路，電源電壓U0不變，初始時滑動變阻器的滑片P在最右端，但由于滑動變阻器某處發生斷路，合上電鍵后滑片P向左滑過一段距離后電流表才有讀數，且電壓表讀數U與x、電流表讀數I與x的關系如圖2所示，則：

（1）根據圖象可知：斷點位置在x等于________cm處，電源電壓U0等于___________V；
（2）電阻R等于多少歐姆？
（3）從斷點處滑片P向左滑動的過程中，該滑動變阻器滑片P每滑動1cm的阻值變化為多少歐姆？該滑動變阻器電阻絲沒有斷路時的總電阻值是多少歐姆？
解：（1）根據圖象可知：斷點位置在x等于5cm處，電源電壓U0等于1.50V??
（2）當電流表讀數為I1= 0.15A時，電壓表讀數為U1= 1.35V?
則：U1= U0－I1R 得R = 1Ω
（或當電流表讀數為I2= 0.30A時，電壓表讀數為U2= 1.20V 據U2= U0－I2R 解得R = 1Ω；也可由過斷點后的其它電壓、電流值計算得出）?
（3）當x = 5cm時，設滑動變阻器接入電路中的電阻為R1；當x = 10cm時，設滑動變阻器接入電路中的電阻為R2?
U1=I1R1?得R1= 9Ω
U2=I2R2?得R2= 4Ω
故滑動變阻器滑動5cm電阻的改變量是△R = R1－R2= 5Ω?
所以從斷點處滑片P向左滑動的過程中，該滑動變阻器滑片P每滑動1cm的阻值變化是1Ω，?
該滑動變阻器沒有斷路時的總電阻值R總= 9Ω+5cm×1Ω/cm =14Ω.
8.（·金牛模擬）如圖甲是用來焊接自來水管的塑料熱熔器，通電后，加熱頭發熱，使需對接的塑料水管的兩頭熔化，將它們對接，緊壓在一起，冷卻后就可以焊接成一根水管了，其電路部分如圖乙所示，S1是手控開關，S2為溫控開關，ND為指示燈，R1是限流電阻，R2和R3為電熱絲，表是它的技術參數．
產品名稱
便攜式自動控溫式PPR/PP?R塑料管材
型號
20﹣32MM（配Φ20、Φ25、Φ32模頭）
環境溫度
﹣20℃﹣50℃
額定電壓
220V
加熱頭溫度
260±5℃
功率
加熱狀態電熱絲的功率：1000W
保溫狀態電熱絲的功率：250W
安全指標
絕緣電阻不小于1MΩ
請解答下列問題：
（1）若指示燈ND用“3V 10mA”的發光二極管，則限流電阻R1的阻值多大才能使指示燈正常發光？
（2）電熱絲R2的阻值多大？
（3）當環境溫度是20℃時，熔化1kg的PVC塑料需要吸收106J熱量，此時塑料熱熔器的效率為90%．某次熔接需要熔化90g的PVC，在塑料熱熔器正常工作情況下需要加熱多長時間？

解：（1）由題意可知，指示燈正常工作時與限流電阻R1串聯，串聯電路中總電壓等于各分電壓之和，所以指示燈正常工作時，限流電阻R1兩端的電壓：U1=U﹣UND=220V﹣3V=217V，
串聯電路中各處的電流相等，所以限流電阻R1的阻值：R1====2.17×104Ω；
（2）開關S1、S2均閉合時，電熱絲只有R3工作，熱熔器處于加熱狀態，
由P=可得，R3的阻值：R3===48.4Ω，
開關S1閉合、S2斷開時，R2與R3串聯，熱熔器處于保溫狀態，則R2與R3的阻值之和：
R23===193.6Ω，串聯電路中總電阻等于各分電阻之和，所以，R2=R23﹣R3=193.6Ω﹣48.4Ω=145.2Ω；
（3）由題知，熔化1kg的PVC塑料需要吸收106J熱量，所以熔化90g的PVC需要的熱量：Q=×90g=9×104J，由η=×100%可得，消耗的電能：W===1×105J，
由P=可得，需要的加熱時間：t===100s．

9.（?福州）圖甲是智能懷舊燈，與燈串聯的調光旋鈕實質是滑動變阻器，圖乙是簡化的電路原理圖．燈L標有“6V 1.2W”字樣，當滑動變阻器的滑片P在a點時，燈正常發光，AB兩端電壓不變，不考慮溫度對燈絲電阻的影響．問：
（1）燈絲的電阻和AB兩端電壓U是多少？
（2）當滑動變阻器接入電路中的電阻是10Ω時，燈消耗的實際功率是多少？
（3）當滑片P位于中點b和右端c時，燈兩端電壓之比是5：4，則滑動變阻器的最大阻值是多少？
解：（1）根據電路圖可知，當滑動變阻器的滑片P在a點時，電路為燈L的基本電路；因?yàn)闊襞菡０l(fā)光，所以AB兩端電壓為6V；由可得，燈絲的阻值：；
（2）因?yàn)闊鬖與滑動變阻器串聯，所以電路中的電流：；
燈泡的實際功率：P=I2RL=（0.15A）2×30Ω=0.675W；
（3）當滑片P在b點時，燈兩端電壓：；
當滑片在c點時，燈兩端電壓：；
依題意可知，
，
10.(·河北)如圖甲所示，電源電壓可調，燈泡L規格為“15 V　45 W”，且燈絲電阻不隨溫度變化．電流表量程為“0～0.6 A”和“0～3 A”，滑動變阻器R的規格分別為“25 Ω　2 A”和“10 Ω　3 A”．

甲 　　乙
(1)將電源電壓調到18 V，閉合開關，移動P，使燈泡正常發光．求燈泡的電阻和燈泡消耗的最小功率．
(2)將電源電壓調到15 V，用定值電阻R0替換燈泡，滑片P置于中點A，閉合開關，電流表指針指到滿偏刻度的三分之二位置(可能重新選擇了電表最程和變阻器R)．然后將滑片P從A移到最左端B，兩表示數的I－U關系如圖乙所示．通過計算判斷所用變阻器的規格．
解：(1)由得：燈絲電阻R1＝＝＝5 Ω
燈泡正常發光時，通過的電流I1＝＝＝3 A通過變阻器的電流大于2 A，所以R為“10 Ω　3 A”的變阻器．因?yàn)闊襞軱與變阻器R串聯，所以燈泡消耗的功率最小時，電路中電流最小，電阻最大，則P1最?。絀′RL＝()2RL＝()2×5 Ω＝7.2 W
(2)由題意和圖可知，P在中點時，UA＝10 V，電流可能為2 A或0.4 A
①當LA1＝2 A時，變阻器R1最大＝＝2×＝5Ω
②當IA2＝0.4 A時，變阻器R2最大＝2＝2×＝25 Ω
由題意可知，所用變阻器的規格為“25 Ω　2 A”
11.（?威海）如圖是某型號電動輪椅工作原理示意圖．開關S1和S2由絕緣操縱桿控制，能同時接“1”或接“2”，向前推操縱桿時輪椅前進且能調速，向后拉操縱桿時輪椅以恒定速度后退．已知蓄電池的電壓為24V保持不變，R2的阻值為10Ω，電動機的額定功率為100W，額定電壓為24V．請解答下列問題：
（1）當開關S1和S2同時接　　時，電動輪椅前進；電動輪椅既能前進又能后退，是因?yàn)殡妱?dòng)機線圈中電流的　　能夠改變．
（2）當電動輪椅后退時，電流表示數為1A，此時電動機的實際功率是多少？
（3）當電動機以額定功率工作時，電動輪椅在水平路面上勻速前進的速度為2m/s，若此時電動機消耗的電能有75%轉化為電動輪椅前進的機械能，此時電動輪椅受到的阻力是多大？

解：（1）由題輪椅前進且能調速，故前進電路中應有可以控制電路中的電流的裝置，即滑動變阻器且與電動機串聯在電路中．由電路圖可知，此時開關S1和S2都接1；輪椅后退時，輪椅以恒定速度后退，即電動機應與R2串聯，此時電流方向與前進時相反，由電路圖可知，此時開關S1和S2都接2．則電動輪椅既能前進又能后退，是因?yàn)殡妱?dòng)機線圈中電流的方向能夠改變．
（2）當開關接1、2時，R2與電動機串聯，由歐姆定律可得：
電阻R2兩端的電壓為：U2=IR2=1A×10Ω=10V
則由串聯電路的電壓規律可得：
電動機兩端的電壓為：U電=U﹣U2=24V﹣10V=14V，
則電動機的實際功率為：P實=U電I=14V×1A=14W；
（3）電動機的機械功率P機=P0η=100W×75%=75W，
由P===Fv可得，牽引力F牽===37.5N，因?yàn)閯蛩龠\(yùn)動，故阻力f=F牽=37.5N．
12.（·濟寧）如圖所示，虛線框內有兩個阻值相同的定值電阻和一個開關S1.當開關S1閉合時，電流表的示數增加0.2A，電路的總功率增加1.6W.請畫出兩種可能的連接電路圖，并分別計算電源電壓和定值電阻的阻值.

解：第一種接法：當開關S閉合、S1斷開，等效電路圖如圖1所示；
當把開關S1閉合，等效電路圖如圖2所示．

圖1 圖2
由圖1和圖2可得：電源的電壓U=I×2R=I′R=（I+0.2A）R，
解得I=0.2A，I′=0.4A；△P=UI′-UI=U（I+0.2A）-UI=0.2A×U=1.6W
解得U=8V；由圖2可得：．
第二種接法：

當開關S、S1閉合，等效電路圖如圖1所示；
當把開關S1斷開時，等效電路圖如圖2所示

圖1 圖2
由圖1和圖2可得：電源的電壓U=I/=×(I+0.2A)×=IR
解得I=0.2A，I′=0.4A；△P=UI′-UI=U（I+0.2A）-UI=0.2A×U=1.6W
解得U=8V；由圖2可得：．
13.(·南寧)某?？萍夹〗M設計了如圖21甲所示的而汽車轉向燈電路模型原理圖，接通相應指示燈后，該指示燈會亮（正常發光）、暗（微弱發光）交替閃爍，電路中電源電壓12V不變，指示燈的規格均為“12V 6W”，R0為定值電阻，左轉或右轉指示燈單獨閃爍時，電壓表兩端實際電壓隨時間的變化規律如圖21乙所示，設指示燈的電阻不變，電磁鐵線圈及銜鐵的電阻值不計，求：
（1）指示燈的電阻；
（2）轉向開關S與觸點“3”和“4”接通時，指示燈正常發光狀態下通過銜鐵的電流；
（3）轉向開關S與觸點“2”和“3”接通時，指示燈微弱發光狀態下的實際電功率；
（4）轉向開關S與觸點“4”和“5”接通時，指示燈交替閃爍工作1min消耗的電能，

解：（1）
(2)當轉向開關S與觸點“3、4”接通時，燈L1和L2并聯，并且同時正常發光，此時銜鐵被吸下，R0被短路；
由于電源電壓等于燈的額定電壓，所以燈正常發光，
干路電流為I=2I1=2×0.5A=1A，所以通過銜鐵的電流為1A；
（3）當轉向開關S與觸點“2、3”接通并且銜鐵斷開，燈L1微弱發光，此時R0與L1串聯；
根據圖像，可知R0的電壓為U0=9.6V
串聯電路的電壓規律，所以加在L1燈兩端的電壓U1=U-U0=12V-9.6V=2.4V
此時微弱發光的功率為
（4）當轉向開關S與觸點“4、5”接通，在0—0.3s的時間內，當銜鐵斷開，燈L2微弱發光，此時的功率為P微=0.24W，t1=0.1s,消耗的電能W1=pt=0.24W×0.1s=0.024J
當銜鐵吸下，燈L2正常發光，R0被短路，此時的功率為P正=6W，t2=0.2s,
消耗的電能W2=pt=6W×0.2s=1.2J，所以在1min共消耗的電能為W
W=200×(W1+W2)=200×(0.024J+1.2J)=244.8J
