2021年山東省東營市中考物理試卷

這是一份2021年山東省東營市中考物理試卷，共32頁。試卷主要包含了選擇題，填空題，作圖，計算題等內容，歡迎下載使用。

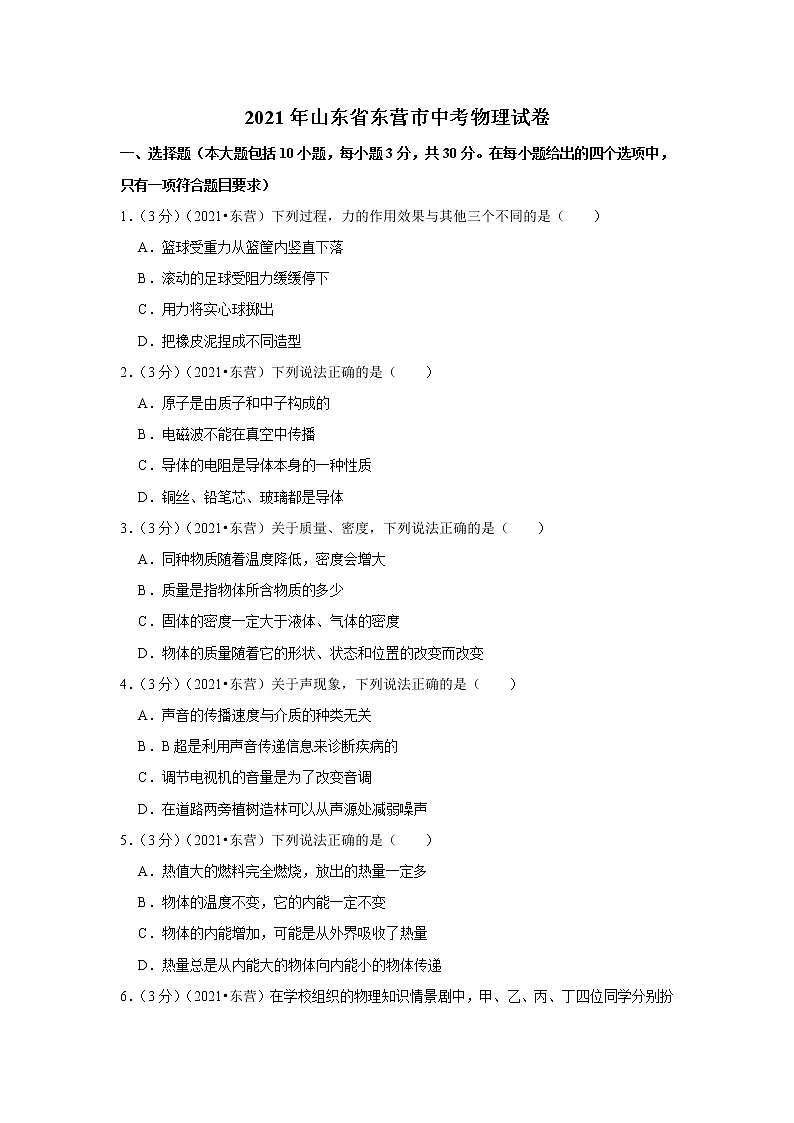

?2021年山東省東營市中考物理試卷
一、選擇題（本大題包括10小題，每小題3分，共30分。在每小題給出的四個選項中，只有一項符合題目要求）
1．（3分）（2021?東營）下列過程，力的作用效果與其他三個不同的是（　?。?br /> A．籃球受重力從籃筐內豎直下落
B．滾動的足球受阻力緩緩?fù)Ｏ?
C．用力將實心球擲出
D．把橡皮泥捏成不同造型
2．（3分）（2021?東營）下列說法正確的是（　?。?br /> A．原子是由質子和中子構成的
B．電磁波不能在真空中傳播
C．導體的電阻是導體本身的一種性質
D．銅絲、鉛筆芯、玻璃都是導體
3．（3分）（2021?東營）關于質量、密度，下列說法正確的是（　　）
A．同種物質隨著溫度降低，密度會增大
B．質量是指物體所含物質的多少
C．固體的密度一定大于液體、氣體的密度
D．物體的質量隨著它的形狀、狀態和位置的改變而改變
4．（3分）（2021?東營）關于聲現象，下列說法正確的是（　　）
A．聲音的傳播速度與介質的種類無關
B．B超是利用聲音傳遞信息來診斷疾病的
C．調節電視機的音量是為了改變音調
D．在道路兩旁植樹造林可以從聲源處減弱噪聲
5．（3分）（2021?東營）下列說法正確的是（　?。?br /> A．熱值大的燃料完全燃燒，放出的熱量一定多
B．物體的溫度不變，它的內能一定不變
C．物體的內能增加，可能是從外界吸收了熱量
D．熱量總是從內能大的物體向內能小的物體傳遞
6．（3分）（2021?東營）在學校組織的物理知識情景劇中，甲、乙、丙、丁四位同學分別扮演霜、霧、冰、水蒸氣，他們的臺詞正確的是（　?。?br /> A．甲：我是由水凝華而來，期間需要吸熱
B．乙：我是由水汽化而來，期間需要放熱
C．丙：我是由水凝固而來，期間需要吸熱
D．?。何壹瓤梢宰兂杉?，也可以變成乙，期間均需要放熱
7．（3分）（2021?東營）下列現象不能說明大氣壓強存在的是（　?。?br /> A．同種液體橡皮膜向左凸出
B．水“懸空”在塑料管中
C．用吸管喝飲料
D．吸盤被壓在光滑墻壁上
8．（3分）（2021?東營）5月19日，天問一號著陸巡視器成功著陸于火星，這標志著我國首臺火星車“祝融號”開啟探索之旅。下列表述與實際不相符的是（　?。?br />
A．火星車表面鋪設“納米氣凝膠”板，是利用了該材料密度極小、導熱性極差的屬性
B．火星車上安裝的“蝴蝶型”太陽能帆板可將太陽能轉化為電能
C．著陸器在臨近火星表面懸停時，它受到的力一定是平衡力
D．著陸器下降至著陸點的過程中，動能變大，重力勢能變小，機械能變小
9．（3分）（2021?東營）如圖所示，小明同學在探究凸透鏡成像的規律時，記錄并繪制了物距u和像距v之間的關系圖象。下列說法正確的是（　?。?br />
A．凸透鏡焦距為20cm
B．物距為5cm時，可以通過移動光屏承接到清晰的像
C．物距為15cm時，成放大的像，根據這一原理可以制成投影儀
D．物距由15cm增大到30cm的過程中，在光屏上看到的像一直是變大的
10．（3分）（2021?東營）如圖所示，電路的電源電壓恒為6V，燈泡L標有“2.5V 0.5W”的字樣，滑動變阻器標有“30Ω 1A”字樣，下列說法正確的是（　?。?br />

A．同時閉合S1、S2、S3，將會造成電源短路，燒壞電流表
B．同時閉合S2、S3，向右移動滑動變阻器的滑片，電流表示數變小
C．只閉合S3，移動滑動變阻器的滑片，可使燈泡正常發光
D．只閉合S3，向右移動滑動變阻器的滑片，電壓表示數會變大
二、填空題（本大包括7小題，每小題2分，共14分）
11．（2分）（2021?東營）如圖所示，所測物體長度為 　 　cm；選用精密的測量工具，改進測量方法等可以 　 ?。ㄟx填“消除”或“減小”）誤差。

12．（2分）（2021?東營）在家庭電路中，各用電器之間是 　 ?。ㄟx填“串聯”或“并聯”）連接的。炎熱的夏天，小明家里開著空調，當小明媽媽把烤箱插頭插進插座時，空氣開關立刻“跳閘”，其原因可能是 　 　。
13．（2分）（2021?東營）如圖是中國女子冰壺隊參加比賽的精彩瞬間。冰壺離開手之后仍然會向前運動是因?yàn)楸鶋鼐哂?　 　。比賽時兩位隊員在冰壺前方“刷冰”，使冰面形成水膜，其目的是為了 　 ?。ㄟx填“增大”或“減小”）冰壺與冰面間的摩擦力。

14．（2分）（2021?東營）“寒夜客來茶當酒，竹爐湯沸火初紅”，中國茶文化源遠流長。茶壺的壺嘴與壺身構成一個 　 　，使液面總能保持相平。隔著很遠，人們能聞到茶香是因?yàn)?　 　。

15．（2分）（2021?東營）勞動教育是素質教育的重要組成部分。在中學生勞動實踐基地，同學們見到了收割麥子的鐮刀、挑水的扁擔等農具。鐮刀刀刃被磨得非常鋒利，是通過 　 　來增大壓強的；扁擔中段制作得稍寬，是通過 　 　來減小壓強的。


16．（2分）（2021?東營）小明騎自行車2min行駛600m，他的平均速度為 　 　m/s。馬拉松運動員跑步的平均速度為10km/h，若二者在公路上以各自的平均速度同時向西運動，以自行車為參照物，馬拉松運動員向 　 ?。ㄟx填“東”或“西”）運動。
17．（2分）（2021?東營）晾曬衣服時，人們通常將濕衣服展開，放在太陽下的通風處，這樣衣服干燥的更快。試解釋其中蘊含的物理知識 　 　。
三、作圖、實驗與探究題（本大題包括5小題，共34分）
18．（2分）（2021?東營）如圖所示，物體A放在斜面上處于靜止?fàn)顟B(tài)，請?jiān)趫D中畫出物體A對斜面的壓力F的示意圖。

19．（2分）（2021?東營）如圖所示，開關閉合的瞬間，位于螺線管右側的小磁針發生順時針旋轉。請?jiān)趫D中合適的位置標出通電螺線管的“N”、“S”極和電源的“+”、“﹣”極。

20．（9分）（2021?東營）如圖為某實驗小組“探究光的反射規律”的實驗裝置，平面鏡M放在水平桌面上，E、F是兩塊粘接起來的硬紙板，而且F板可繞ON轉動。
（1）使用可以旋轉的硬紙板，其目的是 　 ?。?　 　。
（2）將入射光線AO向ON靠近時，看到反射光線OB 　 　（選填“靠近”或“遠離”）ON。
（3）若將一束光貼著紙板F沿BO射向O點，光將沿圖中 　 　的方向射出，說明在光的反射現象中，光路是 　 　的。
（4）無意中，小明看到自己在平面鏡中的像是 　 　（選填“放大”、“等大”或“縮小”）的 　 ?。ㄟx填“實”或“虛”）像。
（5）某同學在實驗時，讓入射光線AO沿紙板E射向鏡面，然后轉動紙板F，并使其與紙板E在同一平面內，但在F上沒有發現反射光線，其原因可能是 　 　。

21．（9分）（2021?東營）圖甲是某實驗小組探究“杠桿的平衡條件”的實驗裝置。

（1）掛鉤碼前，杠桿在圖甲所示的位置靜止，此時杠桿處于 　 ?。ㄟx填“平衡”或“非平衡”）狀態；要想使杠桿在水平位置平衡，接下來應將杠桿兩端的螺母向 　 ?。ㄟx填“左”或“右”）側調節。
（2）圖乙是一個平衡的杠桿，此時若推動右側鉤碼的懸線（如圖丙所示），就會發現杠桿 　 ?。ㄟx填“左端下沉”、“仍然平衡”或“右端下沉”）。
（3）在探究過程中，需要進行多次實驗的目的是 　 　。
（4）某同學提出，若支點不在杠桿的中點，杠桿的平衡條件是否仍然成立？于是該小組利用圖丁所示的裝置進行探究，在杠桿O點處掛上2個鉤碼，用彈簧測力計在A點處豎直向上拉，使杠桿在水平位置平衡，此時彈簧測力計示數為 　 　N。以彈簧測力計的拉力為動力F1，鉤碼處繩子拉力為阻力F2，多次改變動力作用點的位置進行實驗發現：當杠桿水平平衡時，F(xiàn)1L1總是 　 ?。ㄟx填“大于”、“等于”或“小于”）F2L2，其原因可能是 　 　。
（5）圖丁中，彈簧測力計處在A點位置時，此杠桿屬于 　 ?。ㄟx填“省力”或“費力”）杠桿，請舉出它在生活生產中的一個應用實例：　 　。
22．（12分）（2021?東營）某實驗小組要探究電流與電壓、電阻的關系：
【設計實驗】
小組制定實驗計劃，選用合適的電源、滑動變阻器、電流表、電壓表、內裝三個定值電阻（R1＝5Ω、R2＝10Ω、R3＝15Ω）的電阻盒等器材，并設計好電路圖（如圖甲所示）。
（1）考慮到電流的大小與兩個因素有關，該實驗需要采用的研究方法是 　 　。
（2）該實驗中，滑動變阻器的作用是 　 　； 　 　。
【進行實驗和收集數據】
（3）實驗小組按照電路圖連接好電路并檢查無誤后閉合開關，發現電壓表無示數，電流表有示數但未超出量程，則產生故障的原因可能是定值電阻 　 ?。ㄟx填“斷路”或“被短接”）。
（4）移動滑動變阻器的滑片，實驗小組測得多組數據并分別錄入表格中，其中，換用R3做實驗時少錄入一個電流值，電流表指針位置如圖乙所示，該電流記作 　 　A。
電壓U/V
1
2
3
……
R1電流I1/A
0.2
0.4
0.6

R2電流I2/A
0.1
0.2
0.3

R3電流I3/A
0.06

0.2

【分析和論證】
（5）比較表中任何一行測得的數據，可以得出的結論是 　 ?。?br /> （6）比較表中任何一列測得的數據，可以得出的結論是 　 　。
【評估】
在評估環節，有組員提出了“能否采用圖象法進行數據分析”的意見。除此以外，你還能從哪兩個方面對該實驗進行評估？　 ??； 　 　。

四、計算題（本大題包括2小題，共22分。解答時應寫出必要的文字說明、公式和重要的演算步驟，只寫出最后答案的不能得分）
23．（10分）（2021?東營）如圖是某科技小組設計的打撈裝置示意圖，已知被打撈的合金塊密度為4×103kg/m3，體積為0.01m3。每個滑輪重100N，繩重和摩擦均忽略不計。（水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
（1）合金塊下表面距水面5m時，求合金塊下表面所受水的壓強。
（2）合金塊未露出水面時，求合金塊受到的浮力。
（3）完全露出水面后，合金塊在5s內勻速上升了2m，求人的拉力及其功率。

24．（12分）（2021?東營）為實現自動控制，小明同學利用電磁繼電器（電磁鐵線圈電阻不計）制作了具有延時加熱、保溫、消毒等功能的恒溫調奶器，其電路圖如圖甲所示?？刂齐娐分?，電壓U1＝3V，定值電阻R0＝50Ω，熱敏電阻R阻值隨溫度變化的圖象如圖乙所示；工作電路中，電壓U2＝220V，R1＝836Ω，R2＝44Ω。已知恒溫調奶器容量為2kg，水溫達到80℃時銜鐵會跳起。[水的比熱容為4.2×103J/（kg?℃）]

（1）請結合此電路，簡要說明電磁繼電器的工作原理。
（2）求銜鐵剛跳起時，通過電磁鐵線圈的電流。
（3）求工作電路在保溫狀態下的電功率。
（4）當調奶器加滿溫度為25℃的水，加熱元件工作500s后銜鐵跳起，求此過程中水吸收的熱量及恒溫調奶器的加熱效率。

2021年山東省東營市中考物理試卷
參考答案與試題解析
一、選擇題（本大題包括10小題，每小題3分，共30分。在每小題給出的四個選項中，只有一項符合題目要求）
1．（3分）（2021?東營）下列過程，力的作用效果與其他三個不同的是（　?。?br /> A．籃球受重力從籃筐內豎直下落
B．滾動的足球受阻力緩緩?fù)Ｏ?
C．用力將實心球擲出
D．把橡皮泥捏成不同造型
【分析】力的作用效果：力可以改變物體的形狀、力可以改變物體的運動狀態；物體運動狀態的改變包括：速度大小的改變和運動方向的改變。
【解答】解：A、籃球受重力從籃筐內豎直下落，速度越來越快，屬于力改變物體的運動狀態；
B、滾動的足球受阻力緩緩?fù)Ｏ?，足球由運動變?yōu)殪o止，力改變了足球的運動狀態；
C、用力將實心球擲出，實心球由靜止變?yōu)檫\(yùn)動，屬于力改變物體的運動狀態；
D、把橡皮泥捏成不同造型，橡皮泥的形狀發生變化，屬于力改變物體的形狀；
綜合分析ABC屬于力改變物體的運動狀態，D屬于力改變物體的形狀，故D與ABC不同類。
故選：D。
【點評】本題考查了力的作用效果，力的這兩個作用效果有明顯的不同，比較容易辨別。
2．（3分）（2021?東營）下列說法正確的是（　?。?br /> A．原子是由質子和中子構成的
B．電磁波不能在真空中傳播
C．導體的電阻是導體本身的一種性質
D．銅絲、鉛筆芯、玻璃都是導體
【分析】（1）原子是由原子核和核外電子組成，后來人們又發現原子核是由質子和中子組成；
（2）電磁波可以在真空中傳播；
（3）電阻是導體本身的一種性質，與導體兩端的電壓和通過它的電流大小無關；
（4）容易導電的物體是導體，不容易導電的是絕緣體。
【解答】解：
A、原子是由原子核和核外電子組成，原子核是由質子和中子構成的，故A錯誤；
B、電磁波可以在真空中傳播，故B錯誤；
C、導體的電阻是導體本身的一種性質，其大小與導體兩端的電壓和通過它的電流大小無關，故C正確；
D、銅絲、鉛筆芯容易，是導體，而玻璃不容易導電，是絕緣體，故D錯誤。
故選：C。
【點評】此題考查原子結構，電磁波，電阻，導體與絕緣體的判斷，是一道綜合題。
3．（3分）（2021?東營）關于質量、密度，下列說法正確的是（　　）
A．同種物質隨著溫度降低，密度會增大
B．質量是指物體所含物質的多少
C．固體的密度一定大于液體、氣體的密度
D．物體的質量隨著它的形狀、狀態和位置的改變而改變
【分析】（1）密度表示單位體積的物體所含質量的多少，是物質的一種特性，密度跟物質的種類、狀態、溫度有關，每種物質都有自己的密度，固體的密度不一定比液體、氣體的密度大；
（2）質量是物體所含物質的多少，是物體的一個基本屬性，與物體的狀態、形狀、所處的空間位置無關。
【解答】解：A.密度是物質的特性，跟物質的種類、狀態、溫度有關，例如水凝固成冰后，溫度降低，體積變大，密度變小，故A錯誤；
B.質量是物體所含物質的多少，故B正確；
C.每種物質都有自己的密度，固體的密度不一定比液體、氣體的密度大，故C錯誤；
D.質量是物體的一個基本屬性，與物體的狀態、形狀、所處的空間位置無關，故D錯誤。故選：B。
【點評】本題考查學生對密度和質量的定義及其特性，以及二者之間的區別，知道密度是物質的特性，質量是物體的屬性是關鍵。
4．（3分）（2021?東營）關于聲現象，下列說法正確的是（　?。?br /> A．聲音的傳播速度與介質的種類無關
B．B超是利用聲音傳遞信息來診斷疾病的
C．調節電視機的音量是為了改變音調
D．在道路兩旁植樹造林可以從聲源處減弱噪聲
【分析】（1）聲音不能在真空中傳播，聲音在不同的介質中傳播速度不同，在固體中傳播最快、在液體中次之、在氣體中最慢；另外在同一種介質中，聲音的傳播速度還與溫度有關；
（2）聲音可以傳遞信息，也可以傳遞能量；
（3）聲音的三個特征分別是：音調、響度、音色，是從不同角度描述聲音的，音調指聲音的高低，由振動頻率決定；響度指聲音的強弱或大小，與振幅和距離有關，調節音量是改變響度；音色是由發聲體本身決定的一個特性，音色可以用來區別不同的發聲體；
（4）防治噪聲的途徑，從三方面考慮：①在聲源處；②在傳播過程中；③在人耳處。
【解答】解：A、聲音的傳播需要介質，聲音的傳播速度與介質種類和溫度有關，故A錯誤；
B、B超是利用聲音傳遞信息來診斷疾病的，故B正確；
C、調節電視機的音量，是為了改變聲音的強弱（或大?。锤淖兟曇舻捻懚?，故C錯誤；
D、植樹造林是在傳播過程中減弱噪聲，故D錯誤。
故選：B。
【點評】本題考查了與聲現象有關的多個知識點，熟知相關知識并能與生活中的現象相結合，是正確解答的關鍵。
5．（3分）（2021?東營）下列說法正確的是（　?。?br /> A．熱值大的燃料完全燃燒，放出的熱量一定多
B．物體的溫度不變，它的內能一定不變
C．物體的內能增加，可能是從外界吸收了熱量
D．熱量總是從內能大的物體向內能小的物體傳遞
【分析】（1）某種物質完全燃燒放出的熱量和質量的比值叫熱值，熱值是燃料的一種特性，它只與燃料的種類有關，與燃料的質量、燃燒程度等均無關；
（2）內能是指物體內部所有分子做無規則運動所具有的動能和分子勢能的總和，內能的大小與溫度、質量、狀態有關；
（3）做功和熱傳遞都可以改變物體的內能；
（4）發生熱傳遞的條件是存在溫度差。
【解答】解：A、燃料燃燒放出熱量的多少，與燃料的熱值、質量和燃燒程度有關，故A錯誤；
B、晶體熔化時，物體不斷吸熱，其內能增大，但是溫度保持熔點不變，故B錯誤；
C、物體的內能增加，可能是從外界吸收了熱量，也可能外界對物體做了功，故C正確；
D、熱量是從高溫物體向低溫物體傳遞的或者從物體的高溫部分傳向低溫部分，內能大的物體溫度不一定高，故D錯誤。
故選：C。
【點評】本題考查了學生對內能、熱值、熱傳遞的理解，屬于基本概念的考查，是學生容易出錯的地方。

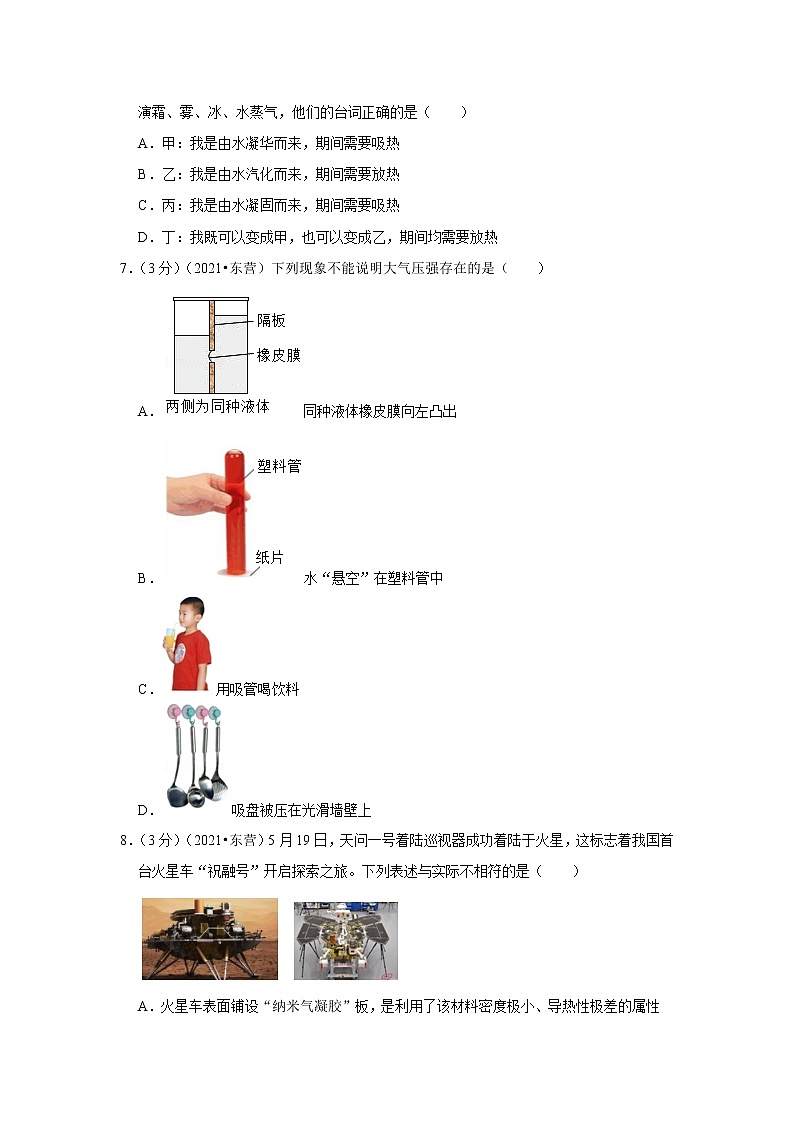

6．（3分）（2021?東營）在學校組織的物理知識情景劇中，甲、乙、丙、丁四位同學分別扮演霜、霧、冰、水蒸氣，他們的臺詞正確的是（　?。?br /> A．甲：我是由水凝華而來，期間需要吸熱
B．乙：我是由水汽化而來，期間需要放熱
C．丙：我是由水凝固而來，期間需要吸熱
D．丁：我既可以變成甲，也可以變成乙，期間均需要放熱
【分析】液化是由氣態變成液態的過程，凝華是由氣態直接變成固態的過程，升華是由固態直接變成氣態的過程，熔化是由固態變成液態的過程。
【解答】解：A、霜是空氣中的水蒸氣遇冷凝華而來的，凝華放熱，故A錯誤；
B、霧是空氣中的水蒸氣遇冷液化而來的，液化放熱，故B錯誤；
C、冰是水凝固而來的，凝固放熱，故C錯誤；
D、水蒸氣可以直接凝華為霜，也可以液化為霧，凝華和液化都放熱，故D正確。
故選：D。
【點評】判斷物態變化主要看物體由什么狀態變?yōu)槭裁礌顟B(tài)，然后根據各種物態變化的概念得出結論；物態變化知識是中考必考的知識點，需要掌握。
7．（3分）（2021?東營）下列現象不能說明大氣壓強存在的是（　　）
A．同種液體橡皮膜向左凸出
B．水“懸空”在塑料管中
C．用吸管喝飲料
D．吸盤被壓在光滑墻壁上
【分析】大氣壓的存在能夠解釋很多現象，這些現象有一個共性：通過某種方法，使設備的內部氣壓小于外界大氣壓，在外界大氣壓的作用下出現了這種現象。
【解答】解：
A、橡皮膜左右兩側液體的密度相同，而深度不同，橡皮膜向左凸出，說明液體壓強與液體的深度有關，與大氣壓無關，故A符合題意；
B、紙外受到向上的大氣壓的作用，紙內受到管中水產生的壓強的作用，大氣壓遠大于管中的水產生的壓強，所以水和紙被大氣壓托著，不會下落，利用了大氣壓，故B不合題意；
C、用吸管吸飲料時，吸出吸管中的部分空氣，使吸管內的氣壓減小，瓶中飲料在大氣壓的作用下，上升通過吸管進入口中，利用了大氣壓的作用，故C不合題意；
D、使用吸盤時，首先將吸盤內的氣體擠出，盤內不存在氣體，氣壓幾乎為零，在盤外大氣壓的作用下將吸盤壓在墻壁上，這是應用大氣壓，故D不合題意。
故選：A。
【點評】本題考查大氣壓的有關問題，物理學習的過程中，要多注意觀察身邊的物理現象，盡可能的用我們所學過的知識去試著解釋。
8．（3分）（2021?東營）5月19日，天問一號著陸巡視器成功著陸于火星，這標志著我國首臺火星車“祝融號”開啟探索之旅。下列表述與實際不相符的是（　?。?br />
A．火星車表面鋪設“納米氣凝膠”板，是利用了該材料密度極小、導熱性極差的屬性
B．火星車上安裝的“蝴蝶型”太陽能帆板可將太陽能轉化為電能
C．著陸器在臨近火星表面懸停時，它受到的力一定是平衡力
D．著陸器下降至著陸點的過程中，動能變大，重力勢能變小，機械能變小
【分析】（1）根據“納米氣凝膠”的特點分析；
（2）太陽能電池板能把太陽能轉化為電能；
（3）根據著陸器的運動狀態分析其受力情況；
（4）動能的大小與質量、速度有關，重力勢能的大小與質量和高度有關，機械能等于動能與勢能的總和。
【解答】解：
A、火星車表面鋪設“納米氣凝膠”板，是利用了該材料密度極小、導熱性極差（即較好的隔熱性）的屬性，這樣能減小火星車的質量，當外界溫度過高或過低時，還能使火星車內部維持一個適宜的溫度，故A與實際相符；
B、火星車上安裝的“蝴蝶型”太陽能帆板可以將太陽能直接轉化為電能儲存起來，故B與實際相符；
C、著陸器在臨近火星表面懸停時，其運動狀態沒有發生改變，則它受到的力一定是平衡力，故C與實際相符；
D、著陸器下降至著陸點的過程中，其質量不變，速度變小，則動能變小，同時高度變小，則重力勢能變小，機械能也變小，故D與實際不相符。
故選：D。
【點評】本題考查了材料的性質、太陽能的轉化、平衡力的辨別、機械能的變化，難度不大。

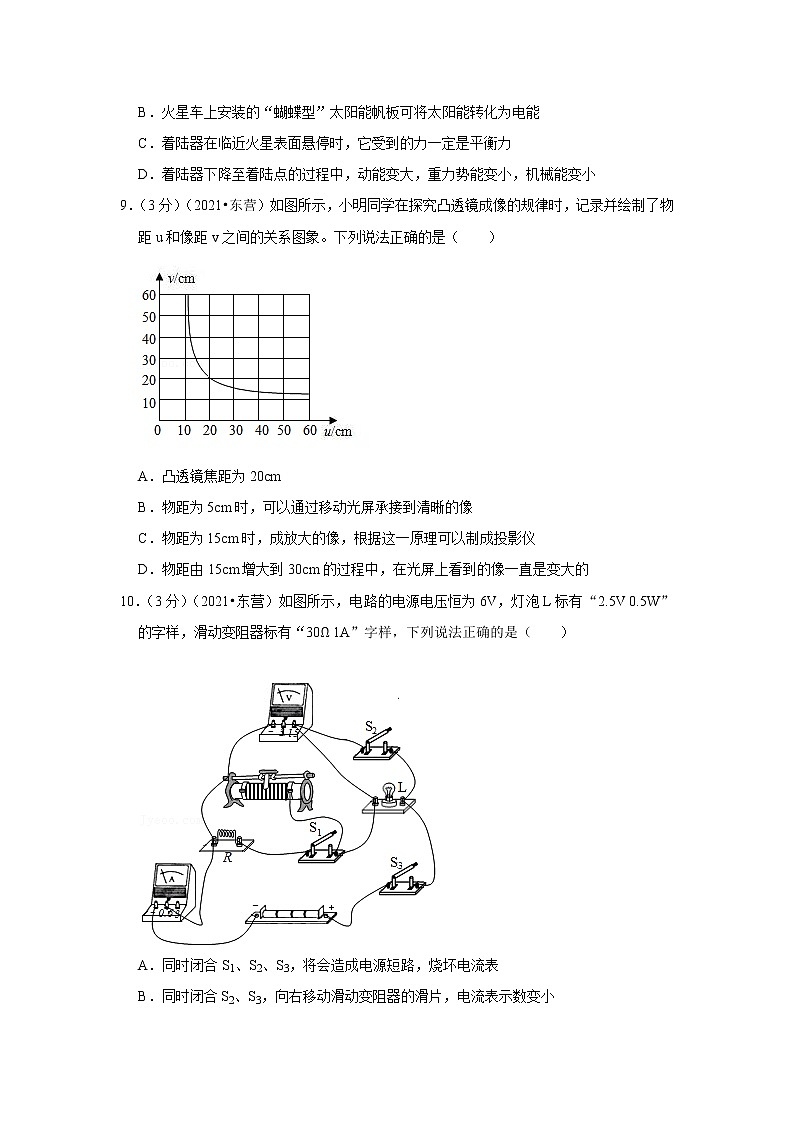

9．（3分）（2021?東營）如圖所示，小明同學在探究凸透鏡成像的規律時，記錄并繪制了物距u和像距v之間的關系圖象。下列說法正確的是（　?。?br />
A．凸透鏡焦距為20cm
B．物距為5cm時，可以通過移動光屏承接到清晰的像
C．物距為15cm時，成放大的像，根據這一原理可以制成投影儀
D．物距由15cm增大到30cm的過程中，在光屏上看到的像一直是變大的
【分析】（1）根據凸透鏡成像的四種情況和應用進行判斷：
u＞2f，成倒立、縮小的實像，2f＞v＞f，應用于照相機和攝像機；
u＝2f，成倒立、等大的實像，v＝2f，一般用來求凸透鏡的焦距；
2f＞u＞f，成倒立、放大的實像，v＞2f，應用于幻燈機和投影儀。
u＜f，成正立、放大的虛像，應用于放大鏡和老花鏡；
（2）凸透鏡成實像時，物距變小，像距變大，像變大。
【解答】解：A、u＝v＝2f，凸透鏡成倒立、等大的實像，如圖，u＝v＝2f＝20cm 時，所以f＝10cm，故A錯誤；
B、當u＝5cm時，u＜f，凸透鏡成正立、放大的虛像，在光屏上得不到像，故B錯誤；
C、當u＝15cm時，此時物距位于一倍焦距和二倍焦距之間，所以成倒立、放大的實像，應用為投影儀，故C正確；
D、當物體從距凸透鏡15cm處移動到30cm處的過程中，物距變大，像距應該變小，像變小，故D錯誤。
故選：C。
【點評】凸透鏡成像的四種情況和應用，以及凸透鏡成實像時，物距、像距、像之間的關系，是探究凸透鏡成像規律一類題目的重要依據，一定要熟練掌握。
10．（3分）（2021?東營）如圖所示，電路的電源電壓恒為6V，燈泡L標有“2.5V 0.5W”的字樣，滑動變阻器標有“30Ω 1A”字樣，下列說法正確的是（　?。?br />

A．同時閉合S1、S2、S3，將會造成電源短路，燒壞電流表
B．同時閉合S2、S3，向右移動滑動變阻器的滑片，電流表示數變小
C．只閉合S3，移動滑動變阻器的滑片，可使燈泡正常發光
D．只閉合S3，向右移動滑動變阻器的滑片，電壓表示數會變大
【分析】（1）同時閉合S1、S2、S3時，定值電阻R與滑動變阻器并聯，電壓表測電源兩端的電壓，電流表測干路中的電流，據此進行解答；
（2）同時閉合S2、S3時，電路為滑動變阻器的簡單電路，電壓表測電源兩端的電壓，電流表測電路中的電流，根據滑片移動可知接入電路中電阻的變化，根據歐姆定律可知電路中的電流變化；
（3）只閉合S3時，燈泡L與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流，根據電路圖可知電壓表的量程和電流表的量程，利用串聯電路的分壓特點可知燈泡正常發光時滑動變阻器兩端的電壓，然后判斷出電壓表安全，根據串聯電路的電流特點和P＝UI求出電路中的電流，然后判斷出電流表安全，利用歐姆定律求出滑動變阻器接入電路中的電阻，然后判斷出電路安全，從而得出移動滑動變阻器的滑片是否可使燈泡正常發光；
（4）只閉合S3時，燈泡L與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流，根據滑片的移動方向可知接入電路中電阻的變化，利用串聯電路的分壓特點可知變阻器兩端分得的電壓變化，進一步得出電壓表的示數變化。
【解答】解：
A.同時閉合S1、S2、S3時，定值電阻R與滑動變阻器并聯，電壓表測電源兩端的電壓，電流表測干路中的電流，
所以，不會造成電源短路，不會燒壞電流表，故A錯誤；
B.同時閉合S2、S3時，電路為滑動變阻器的簡單電路，電壓表測電源兩端的電壓，電流表測電路中的電流，
向右移動滑動變阻器的滑片，變阻器接入電路中的電阻變小，
由I＝可知，電路中的電流變大，即電流表示數變大，故B錯誤；
C.只閉合S3時，燈泡L與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流，
由電路圖可知，電壓表的量程為0～15V，電流表的量程為0～0.6A，
因串聯電路中總電壓等于各分電壓之和，且燈泡正常發光時的電壓UL＝2.5V，
所以，此時滑動變阻器兩端的電壓：U滑＝U﹣UL＝6V﹣2.5V＝3.5V＜15V，電壓表安全，
因串聯電路中各處的電流相等，
所以，由P＝UI可得，電路中的電流：I＝＝＝0.2A＜0.6A，電流表安全，
滑動變阻器接入電路中的電阻：R滑＝＝＝17.5Ω＜30Ω，電路安全，
所以，移動滑動變阻器的滑片，可使燈泡正常發光，故C正確；
D.只閉合S3時，燈泡L與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流，
向右移動滑動變阻器的滑片，變阻器接入電路中的電阻變小，
由串聯電路的分壓特點可知，變阻器兩端分得的電壓變小，即電壓表的示數變小，故D錯誤；
故選：C。
【點評】本題考查了電路的動態分析，涉及到串聯電路的特點和歐姆定律、電功率公式的應用，分清開關閉合、斷開時電路的連接方式和電表所測電路元件是關鍵。
二、填空題（本大包括7小題，每小題2分，共14分）
11．（2分）（2021?東營）如圖所示，所測物體長度為 　1.85　cm；選用精密的測量工具，改進測量方法等可以 　減小　（選填“消除”或“減小”）誤差。

【分析】正確使用刻度尺的方法：
（1）觀察：①零刻度線是否磨損（未磨損從零刻度線開始，破損選擇新的刻度作為起始，以方便讀數為前提）； ②最小刻度值（又稱分度值）：每一小格所代表的刻度，決定測量的精確度；③量程：測量的范圍；
（2）使用刻度尺時要做到：
①放正確：零刻度要對準被測物體的一端，刻度線緊貼被測物，要放正；
②看正確：眼睛的視線要與尺面垂直；
③讀正確：先讀被測物體長度的準確值，即讀到最小刻度值，再估讀最小刻度的下一位，即估計值。數值后面注明所用的單位；
④記正確：測量結果＝準確值+估計值+單位；
（3）測量誤差：測量值與真實值之間的差異。
（4）誤差來源：①測量工具的不精確；②環境的影響；
（5）任何測量都存在誤差，誤差是不可消除的，只能盡量減小誤差。
（6）減小誤差的方法：①多次測量取平均值；②使用更精確的測量工具等。
【解答】所測物體長度為：準確值+估計值＝1.80cm+0.05cm＝1.85cm；改進測量方法等可以減小誤差。
故答案為：1.85cm；減小。
【點評】刻度尺是初中物理中基本的測量工具，使用前要觀察它的量程和分度值，讀數時視線與尺面垂直。使用刻度尺時要估讀到分度值的下一位；注意誤差不能消除，只能盡量減小。
12．（2分）（2021?東營）在家庭電路中，各用電器之間是 　并聯?。ㄟx填“串聯”或“并聯”）連接的。炎熱的夏天，小明家里開著空調，當小明媽媽把烤箱插頭插進插座時，空氣開關立刻“跳閘”，其原因可能是 　插頭處短路　。
【分析】（1）各家用電器之間是并聯時，各家用電器都正常工作，并且互不影響；開關和用電器之間是串聯的；
（2）空氣開關“跳閘”是因?yàn)殡娐分须娏鬟^(guò)大。電路中電流過大有兩種原因：一是電路中用電器的總功率過大，二是電路發生了短路。
【解答】解：
（1）家用電器之間是并聯時，各家用電器都正常工作，并且互不影響；
（2）當小明媽媽把烤箱插頭插進插座時，空氣開關立刻“跳閘”，這說明干路電流過大，其原因可能是烤箱的插頭處短路。
故答案為：并聯；插頭處短路。
【點評】本題考查了家用電器的連接方法以及家庭電路中電流過大的原因，屬于基礎題目。
13．（2分）（2021?東營）如圖是中國女子冰壺隊參加比賽的精彩瞬間。冰壺離開手之后仍然會向前運動是因?yàn)楸鶋鼐哂?　慣性　。比賽時兩位隊員在冰壺前方“刷冰”，使冰面形成水膜，其目的是為了 　減小?。ㄟx填“增大”或“減小”）冰壺與冰面間的摩擦力。

【分析】（1）物體保持原來運動狀態不變的性質叫慣性，一切物體都有慣性；
（2）減小摩擦力的方法：在接觸面粗糙程度一定時，減小壓力；在壓力一定時，減小接觸面的粗糙程度；使接觸面脫離；用滾動代替滑動。
【解答】解：冰壺離開手之后仍然會向前運動是因?yàn)楸鶋鼐哂袘T性，仍要保持原來的運動狀態；
比賽時兩位隊員在冰壺前方“刷冰”，使冰面形成水膜，其目的是通過使接觸面脫離的方法來減小冰壺與冰面間的摩擦力。
故答案為：慣性；減小。
【點評】本題結合體育運動情景考查了慣性和影響摩擦力大小的因素，要會結合相關知識進行分析解答，屬于基礎知識考查，難度不大。
14．（2分）（2021?東營）“寒夜客來茶當酒，竹爐湯沸火初紅”，中國茶文化源遠流長。茶壺的壺嘴與壺身構成一個 　連通器　，使液面總能保持相平。隔著很遠，人們能聞到茶香是因?yàn)?　分子不停地做無規則運動　。

【分析】（1）上端開口下部連通的容器稱為連通器，若內部裝有同種液體，在液體不流動時液面總是保持相平的；
（2）分子運動速度和物體的溫度有關系，溫度越高，分子運動越劇烈，擴散越快；
【解答】解：（1）茶壺的壺嘴與壺身上端開口，底部相連通，構成一個連通器；
（2）隔著很遠，人們都能聞到茶香是因?yàn)榘l(fā)生了擴散現象，說明分子不停地做無規則運動。
故答案為：連通器；分子不停地做無規則運動。
【點評】本題考查了擴散現象以及連通器的應用等知識點，體現了物理來源于生活，服務于社會的新課程理念。
15．（2分）（2021?東營）勞動教育是素質教育的重要組成部分。在中學生勞動實踐基地，同學們見到了收割麥子的鐮刀、挑水的扁擔等農具。鐮刀刀刃被磨得非常鋒利，是通過 　減小受力面積　來增大壓強的；扁擔中段制作得稍寬，是通過 　增大受力面積　來減小壓強的。


【分析】增大壓強的方法：在壓力一定時，減小受力面積；在受力面積一定時，增大壓力；
減小壓強的方法：在壓力一定時，增大受力面積；在受力面積一定時，減小壓力。
【解答】解：刀刃磨得很鋒利，是在壓力一定時，通過減小受力面積來增大壓強，容易收割麥子；
扁擔中段制作得稍寬，是在壓力一定時，通過增大受力面積來減小壓強。
故答案為：減小受力面積；增大受力面積。
【點評】此題考查了增大和減小壓強的方法，聯系生活實際來考查物理知識，是現在中考考查知識一個很重要的方式，需要掌握其方法。
16．（2分）（2021?東營）小明騎自行車2min行駛600m，他的平均速度為 　5　m/s。馬拉松運動員跑步的平均速度為10km/h，若二者在公路上以各自的平均速度同時向西運動，以自行車為參照物，馬拉松運動員向 　東?。ㄟx填“東”或“西”）運動。
【分析】知道小明騎自行車的路程和時間，根據速度公式計算他的平均速度；
二者在公路上以各自的平均速度同時向西運動，比較兩人的平均速度可知兩人的距離越來越大，所以以自行車為參照物，馬拉松運動員向東運動。
【解答】解：小明騎自行車2min行駛600m，他的平均速度為：v＝＝＝5m/s；
馬拉松運動員跑步的平均速度為10km/h＝≈2.78m/s，二者在公路上以各自的平均速度同時向西運動，小明騎自行車的速度大于運動員的平均速度，則兩人的距離越來越大，所以以自行車為參照物，馬拉松運動員向東運動。
故答案為：5；東。
【點評】本題考查速度公式的靈活運用和學生對運動與靜止的相對性的理解。
17．（2分）（2021?東營）晾曬衣服時，人們通常將濕衣服展開，放在太陽下的通風處，這樣衣服干燥的更快。試解釋其中蘊含的物理知識 　液體的表面積越大、液體表面附近空氣流動越快、液體的溫度越高，液體蒸發就越快　。
【分析】液體蒸發的快慢跟液體的表面積、液體表面附近空氣流動的快慢以及液體的溫度有關，液體的表面積越大、液體表面附近空氣流動越快、液體的溫度越高，液體蒸發就越快。
【解答】解：將濕衣服展開，可以擴大液體表面積，放在太陽下的通風處，可以加快液體表面附近的空氣流速，提高液體的溫度，這樣都能使水蒸發加快。
故答案為：液體的表面積越大、液體表面附近空氣流動越快、液體的溫度越高，液體蒸發就越快。
【點評】本題考查液體蒸發快慢的影響因素，難度不大。
三、作圖、實驗與探究題（本大題包括5小題，共34分）
18．（2分）（2021?東營）如圖所示，物體A放在斜面上處于靜止?fàn)顟B(tài)，請?jiān)趫D中畫出物體A對斜面的壓力F的示意圖。

【分析】先確定壓力的方向和作用點，然后根據力的示意圖的畫法作出壓力F的示意圖。
【解答】解：物體A對斜面的壓力垂直于斜面向下，作用點可畫在接觸面的中點處；過壓力作用點畫一條垂直于斜面向下、帶箭頭的線段，標出符號F，即為壓力的示意圖，如圖所示：

【點評】本題考查了畫壓力的示意圖，關鍵是確定壓力的方向和作用點。
19．（2分）（2021?東營）如圖所示，開關閉合的瞬間，位于螺線管右側的小磁針發生順時針旋轉。請?jiān)趫D中合適的位置標出通電螺線管的“N”、“S”極和電源的“+”、“﹣”極。

【分析】由磁極間的相互作用可知螺線管的磁極，利用右手螺旋定則可得出電源的正、負極。
【解答】解：已知開關閉合后，位于螺線管右側的小磁針順時針旋轉，根據磁極間的相互作用可知，螺線管左端為N極，右端為S極，由右手螺旋定則可得，電流由右側流入，故電源右側為正極，左側為負極；如圖所示：

【點評】安培定則共涉及三個方向：電流方向、磁場方向、線圈繞向，告訴其中的兩個方向可以確定其中的另一個方向。
20．（9分）（2021?東營）如圖為某實驗小組“探究光的反射規律”的實驗裝置，平面鏡M放在水平桌面上，E、F是兩塊粘接起來的硬紙板，而且F板可繞ON轉動。
（1）使用可以旋轉的硬紙板，其目的是 　呈現光路　； 　驗證反射光線與入射光線及法線在同一平面內　。
（2）將入射光線AO向ON靠近時，看到反射光線OB 　靠近?。ㄟx填“靠近”或“遠離”）ON。
（3）若將一束光貼著紙板F沿BO射向O點，光將沿圖中 　OA　的方向射出，說明在光的反射現象中，光路是 　可逆　的。
（4）無意中，小明看到自己在平面鏡中的像是 　等大　（選填“放大”、“等大”或“縮小”）的 　虛　（選填“實”或“虛”）像。
（5）某同學在實驗時，讓入射光線AO沿紙板E射向鏡面，然后轉動紙板F，并使其與紙板E在同一平面內，但在F上沒有發現反射光線，其原因可能是 　硬紙板沒有豎直放置　。

【分析】（1）從實驗需要觀察光的傳播路徑和探究入射光線、反射光線和法線的關系進行分析；
（2）光的反射定律的內容：反射光線、入射光線與法線在同一平面內；反射光線和入射光線分別位于法線兩側；反射角等于入射角；
（3）讓光線逆著B(niǎo)O的方向射向鏡面，會發現反射光線沿著OA方向射出，據此可以得到此題的答案；
（4）平面鏡成像的特點：正立、等大的虛像；
（5）實驗時，硬紙板應與水面桌面垂直。
【解答】解：（1）硬紙板F的主要作用是：①呈現光路；②驗證反射光線與入射光線及法線在同一平面內；
（2）若將AO靠近ON，入射角減小，反射角等于入射角，所以O(shè)B也靠近法線；
（3）當光逆著原來的反射光線入射時，反射光線也逆著原來的入射光線反射出去，即將一束光貼著紙板F沿BO射到O點，光將沿圖中的OA方向射出，這說明在反射現象中光路是可逆的；
（4）平面鏡所成的像是正立、等大的虛像，所以小明看到自己在平面鏡中的像是等大的虛像；
（5）當E、F在同一平面上時，讓入射光線AO沿紙板E射向鏡面，在F上沒有發現反射光線，這說明硬紙板沒有與鏡面垂直，反射光線從其他方向射出。
故答案為：（1）呈現光路；驗證反射光線與入射光線及法線在同一平面內；（2）靠近；（3）OA；可逆；（4）等大；虛；（5）硬紙板沒有豎直放置。
【點評】本題主要考查了如何驗證光的反射定律的實驗，此實驗是初中物理的一個最基本的探究實驗，應當掌握。
21．（9分）（2021?東營）圖甲是某實驗小組探究“杠桿的平衡條件”的實驗裝置。

（1）掛鉤碼前，杠桿在圖甲所示的位置靜止，此時杠桿處于 　平衡?。ㄟx填“平衡”或“非平衡”）狀態；要想使杠桿在水平位置平衡，接下來應將杠桿兩端的螺母向 　左?。ㄟx填“左”或“右”）側調節。
（2）圖乙是一個平衡的杠桿，此時若推動右側鉤碼的懸線（如圖丙所示），就會發現杠桿 　左端下沉?。ㄟx填“左端下沉”、“仍然平衡”或“右端下沉”）。
（3）在探究過程中，需要進行多次實驗的目的是 　避免偶然性，尋找普遍規律　。
（4）某同學提出，若支點不在杠桿的中點，杠桿的平衡條件是否仍然成立？于是該小組利用圖丁所示的裝置進行探究，在杠桿O點處掛上2個鉤碼，用彈簧測力計在A點處豎直向上拉，使杠桿在水平位置平衡，此時彈簧測力計示數為 　2.3　N。以彈簧測力計的拉力為動力F1，鉤碼處繩子拉力為阻力F2，多次改變動力作用點的位置進行實驗發現：當杠桿水平平衡時，F(xiàn)1L1總是 　大于?。ㄟx填“大于”、“等于”或“小于”）F2L2，其原因可能是 　杠桿自重對杠桿平衡有影響　。
（5）圖丁中，彈簧測力計處在A點位置時，此杠桿屬于 　費力?。ㄟx填“省力”或“費力”）杠桿，請舉出它在生活生產中的一個應用實例：　釣魚竿　。
【分析】（1）杠桿的平衡狀態：靜止或勻速轉動；要使杠桿在水平位置平衡，調節平衡時將螺母向上翹的一端移動；
（2）推動右側鉤碼的懸線，會改變力的方向，從而改變力的力臂，破壞杠桿平衡；
（3）本實驗是為了探究杠桿平衡規律，進行多次實驗，為避免偶然性，得出普遍結論；
（4）明確測力計分度值和單位；
若支點不在杠桿中心，此時杠桿的平衡會受杠桿自重的影響，根據杠桿平衡條件判斷F1L1與F2L2大?。?br /> （5）動力臂小于阻力臂為費力杠桿；
【解答】解（1）掛鉤碼前，杠桿在如圖甲所示的位置靜止，此時杠桿處于平衡狀態；
由圖甲知，杠桿的左端較高，所以接下來應將兩端的螺母向左調節，使杠桿保持水平并靜止；
（2）圖乙中支點在中心時，杠桿平衡，根據杠桿平衡條件知F左L左＝F右L右，圖丙中改變了右側拉力的力臂，使右側拉力的力臂減小，故此時F左L左＞F右L右，故左端會下沉；
（3）本實驗進行多次實驗，是為避免偶然性，得出普遍結論；
（4）分度值為0.1N，彈簧測力計示數為2.3N；
圖丁中，設杠桿的重力為G，力臂為L(zhǎng)G，當杠桿平衡時，根據杠桿的平衡條件：F1L1＝F2L2+GLG，
由丁圖可知LG≠0，所以杠桿自重對杠桿平衡有影響，此時F1L1＞F2L2；
（5）由圖丁可知此時L1＜L2，故為費力杠桿，生活中常見的鑷子、釣魚竿等都是費力杠桿。
故答案為：（1）平衡；左 （2）左端下沉； （3）避免偶然性，尋找普遍規律；
（4）2.3；大于；杠桿自重對杠桿平衡有影響； （5）費力；釣魚竿（或鑷子等）。
【點評】本題考查探究杠桿平衡條件實驗操作與分析、杠桿的分類，關鍵是將實驗操作原則及結論記憶清楚，仔細分析即可。
22．（12分）（2021?東營）某實驗小組要探究電流與電壓、電阻的關系：
【設計實驗】
小組制定實驗計劃，選用合適的電源、滑動變阻器、電流表、電壓表、內裝三個定值電阻（R1＝5Ω、R2＝10Ω、R3＝15Ω）的電阻盒等器材，并設計好電路圖（如圖甲所示）。
（1）考慮到電流的大小與兩個因素有關，該實驗需要采用的研究方法是 　控制變量法　。
（2）該實驗中，滑動變阻器的作用是 　保護電路　； 　改變電阻兩端電壓　。
【進行實驗和收集數據】
（3）實驗小組按照電路圖連接好電路并檢查無誤后閉合開關，發現電壓表無示數，電流表有示數但未超出量程，則產生故障的原因可能是定值電阻 　被短接?。ㄟx填“斷路”或“被短接”）。
（4）移動滑動變阻器的滑片，實驗小組測得多組數據并分別錄入表格中，其中，換用R3做實驗時少錄入一個電流值，電流表指針位置如圖乙所示，該電流記作 　0.14　A。
電壓U/V
1
2
3
……
R1電流I1/A
0.2
0.4
0.6

R2電流I2/A
0.1
0.2
0.3

R3電流I3/A
0.06

0.2

【分析和論證】
（5）比較表中任何一行測得的數據，可以得出的結論是 　電阻一定時，通過導體的電流與導體兩端的電壓成正比　；
（6）比較表中任何一列測得的數據，可以得出的結論是 　電壓一定時，通過導體的電流與導體的電阻成反比　。
【評估】
在評估環節，有組員提出了“能否采用圖象法進行數據分析”的意見。除此以外，你還能從哪兩個方面對該實驗進行評估？　本小組得出的實驗結論與其他小組的是否一致　； 　本實驗的誤差可能來自哪些因素　。

【分析】（1）物理學中對于多變量的問題，常常采用控制變量的方法，把多因變量的問題變成多個單變量的問題；每一次只改變其中的某一個變量，而控制其余幾個變量不變，從而研究被改變的這個變量對事物的影響，分別加以研究，最后再綜合解決的方法，叫做控制變量法。
（2）滑動變阻器在電學實驗的基本作用是保護電路；為了得出普遍性的規律，需要多次測量，這個操作是由滑動變阻器來完成的；
（3）閉合開關，電流表有示數，說明電路為通路，由發現電壓表無示數分析故障的可能原因；
（4）根據電流表量程和分度值讀出示數；
（5）比較表中任何一行測得的數據得出電流與電壓的關系，根據控制變量法得出結論；
（6）比較表中任何一列測得的數據得出電流與電阻的關系，根據控制變量法得出結論；
【評估】實驗的評估可以從實驗結論是否正確、結論是否合理、實驗誤差的來源、實驗方法等方面進行解答。
【解答】解：（1）考慮到電流的大小與電壓的大小和電阻的電阻有關，該實驗需要采用的研究方法是控制變量法；
（2）滑動變阻器的基本作用是保護電路，探究電流與電壓、電阻的關系時，為了得出普遍性的規律，需要多次測量，故滑動變阻器的主要作用是保護電路和改變電阻兩端的電壓；
（3）實驗小組按照電路圖連接好電路并檢查無誤后閉合開關，由電流表有示數但未超出量程可知，電路為通路，由電壓表無示數可知，產生故障的原因可能是定值電阻被短接；
（4）由圖乙知，電流表的量程為0～0.6A，分度值為0.02A，所以示數為0.14A；
（5）比較表中任何一行測得的數據可知，同一電阻兩端的電壓和通過的電流之比不變，故可得結論：電阻一定時，通過導體的電流與導體兩端的電壓成正比；
（6）比較表中任何一列測得的數據可知，電壓一定時，通過導體的電流和對應電阻的乘積不變，故可得結論：電壓一定時，通過導體的電流與導體的電阻成反比；
【評估】實驗的評估可以從：連接電路時，出現過哪些失誤，又是如何更正的；
本小組得出的實驗結論與其他小組的是否一致；
實驗數據是否真實，得出的結論是否合理；
本實驗的誤差可能來自哪些因素；
有沒有其他辦法改變定值電阻兩端的電壓；
有沒有其他更好的探究方案等。
故答案為：（1）控制變量法；（2）保護電路；改變電阻兩端電壓；（3）被短路；（4）0.14；（5）電阻一定時，通過導體的電流與導體兩端的電壓成正比；（6）電壓一定時，通過導體的電流與導體的電阻成反比；【評估】本小組得出的實驗結論與其他小組的是否一致；本實驗的誤差可能來自哪些因素（合理即可）。
【點評】本題考查了探究電流和電壓、電阻關系的實驗，涉及到控制變量法、滑動變阻器的作用、電路故障的判斷、電流表的讀數和分析實驗數據得出結論的能力以及實驗的評估，利用好控制變量法是關鍵，同時要會對實驗進行評估。
四、計算題（本大題包括2小題，共22分。解答時應寫出必要的文字說明、公式和重要的演算步驟，只寫出最后答案的不能得分）
23．（10分）（2021?東營）如圖是某科技小組設計的打撈裝置示意圖，已知被打撈的合金塊密度為4×103kg/m3，體積為0.01m3。每個滑輪重100N，繩重和摩擦均忽略不計。（水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
（1）合金塊下表面距水面5m時，求合金塊下表面所受水的壓強。
（2）合金塊未露出水面時，求合金塊受到的浮力。
（3）完全露出水面后，合金塊在5s內勻速上升了2m，求人的拉力及其功率。

【分析】（1）由p＝ρgh可求得合金塊下表面所受水的壓強；
（2）由于合金塊浸沒水中，合金塊排開水的體積等于合金塊的體積，利用阿基米德原理求合金塊所受的浮力；
（3）利用密度公式求解合金的質量，然后可求得其重力，完全露出水面后，人所用拉力F＝（G+G動），已知合金塊上升高度h＝2m，則繩子自由端移動的距離s＝2h，由W＝Fs可求得人的拉力做功，由P＝可求得人的拉力的功率。
【解答】解：（1）合金塊下表面所受水的壓強p＝ρ水gh＝1.0×103kg/m3×10N/kg×5m＝5×104Pa；
（2）因?yàn)楹辖饓K浸沒水中，所以合金塊排開水的體積：
V排＝V金＝0.01m3；
合金塊所受的浮力：
F?。溅阉甮V排＝1×103kg/m3×10N/kg×0.01m3＝100N；
（3）由ρ＝可得，合金塊的質量m金＝ρ合金V金＝4×103kg/m3×0.01m3＝40kg，
G金＝m金g＝40kg×10N/kg＝400N，
完全露出水面后，人所用拉力F＝（G金+G動）＝（400N+100N）＝250N，
繩子自由端移動的距離s＝2h＝2×2m＝4m，
人的拉力做功W＝Fs＝250N×4m＝1000J，
拉力的功率P＝＝＝200W。
答：（1）合金塊下表面所受水的壓強為5×104Pa；
（2）合金塊受到的浮力為100N。
（3）人的拉力為250N，其功率為200W。
【點評】本題考查了密度公式、阿基米德原理、功的公式的應用，計算時注意：在合金塊完全露出水面后，人的拉力F＝（G金+G動）。
24．（12分）（2021?東營）為實現自動控制，小明同學利用電磁繼電器（電磁鐵線圈電阻不計）制作了具有延時加熱、保溫、消毒等功能的恒溫調奶器，其電路圖如圖甲所示?？刂齐娐分校妷篣1＝3V，定值電阻R0＝50Ω，熱敏電阻R阻值隨溫度變化的圖象如圖乙所示；工作電路中，電壓U2＝220V，R1＝836Ω，R2＝44Ω。已知恒溫調奶器容量為2kg，水溫達到80℃時銜鐵會跳起。[水的比熱容為4.2×103J/（kg?℃）]

（1）請結合此電路，簡要說明電磁繼電器的工作原理。
（2）求銜鐵剛跳起時，通過電磁鐵線圈的電流。
（3）求工作電路在保溫狀態下的電功率。
（4）當調奶器加滿溫度為25℃的水，加熱元件工作500s后銜鐵跳起，求此過程中水吸收的熱量及恒溫調奶器的加熱效率。
【分析】（1）水溫達到80℃前，電磁鐵把銜鐵吸下，使銜鐵與b觸點接通，R2接入工作電路，處于加熱狀態；水溫達到80℃時，銜鐵被彈簧拉起，使銜鐵與a觸點接通，R1和R2串聯接入工作電路，處于保溫狀態；
（2）由圖可知當溫度為80℃時，熱敏電阻的阻值為100Ω，根據串聯電路電阻規律計算控制電路的總電阻，根據歐姆定律計算銜鐵剛彈起時通過電磁鐵線圈的電流；
（3）R1和R2串聯接入工作電路，處于保溫狀態，根據P＝計算保溫功率；
（4）根據Q＝cm△t計算水吸收的熱量，根據W＝Pt計算500s內消耗的電能，根據效率公式η＝100%計算恒溫調奶器的加熱效率。
【解答】解：（1）水溫達到80℃前，電磁鐵把銜鐵吸下，使銜鐵與b觸點接通，R2接入工作電路，處于加熱狀態；水溫達到80℃時，銜鐵被彈簧拉起，使銜鐵與a觸點接通，R1和R2串聯接入工作電路，處于保溫狀態；
（2）由圖可知當溫度為80℃時，熱敏電阻的阻值為100Ω，串聯電路總電阻等于各分電阻之和，所以控制電路的總電阻為：R控＝R+R0＝100Ω+50Ω＝150Ω，
銜鐵剛彈起時，通過電磁鐵線圈的電流：I＝＝＝0.02A，
（3）R1和R2串聯接入工作電路，處于保溫狀態，保溫功率為：P＝＝＝55W；
（4）水吸收的熱量為：Q＝c水m△t＝4.2×103J/（kg?℃）×2kg×（80℃﹣25℃）＝4.62×105J，
恒溫調奶器加熱狀態下的電功率：P＝＝＝1100W；
500s內消耗的電能：W＝Pt＝1100W×500s＝5.5×105J，
恒溫調奶器的加熱效率：η＝100%＝×100%＝84%。
答：（1）水溫達到80℃前，電磁鐵把銜鐵吸下，使銜鐵與b觸點接通，R2接入工作電路，處于加熱狀態；水溫達到80℃時，銜鐵被彈簧拉起，使銜鐵與a觸點接通，R1和R2串聯接入工作電路，處于保溫狀態；
（2）銜鐵剛跳起時，通過電磁鐵線圈的電流為0.02A；
（3）工作電路在保溫狀態下的電功率為55W；
（4）此過程中水吸收的熱量為4.62×105J，恒溫調奶器的加熱效率為84%。
【點評】本題考查電磁繼電器的工作原理、串聯電路特點、歐姆定律、電功率公式、效率公式等的靈活運用，綜合性強。
聲明：試題解析著作權屬菁優網所有，未經書面同意，不得復制發布
日期：2021/9/30 14:57:40；用戶：周達；郵箱：sjhzxyh13@xyh.com；學號：37802003
