導管中的水向一定方向流動，形成“水流”。

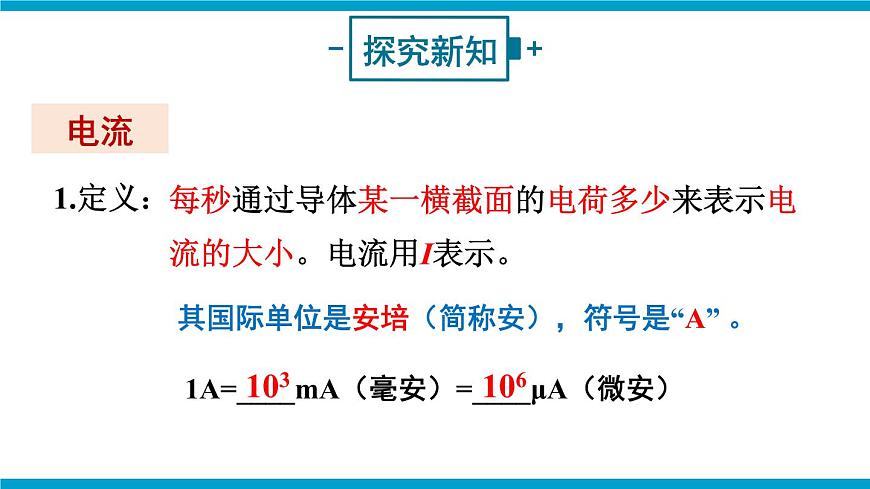

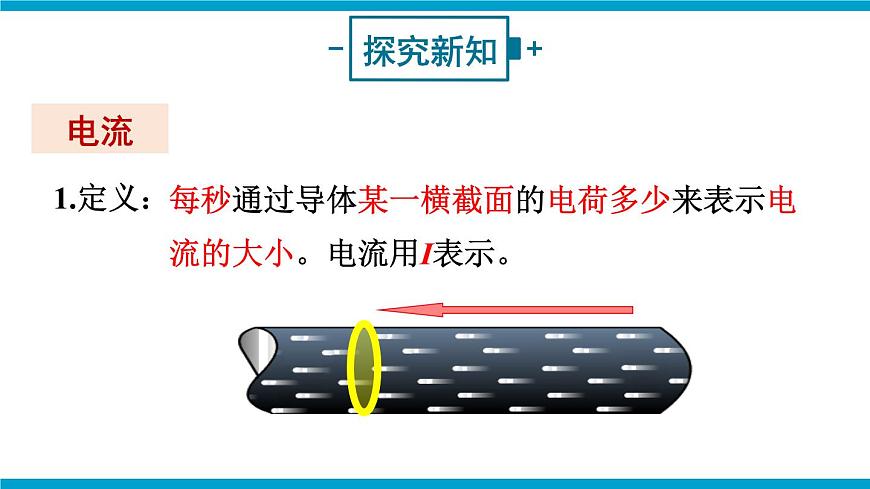

每秒通過導體某一橫截面的電荷多少來表示電流的大小。電流用I表示。
其國際單位是安培（簡稱安），符號是“A” 。
1A=____mA（毫安）=____μA（微安）

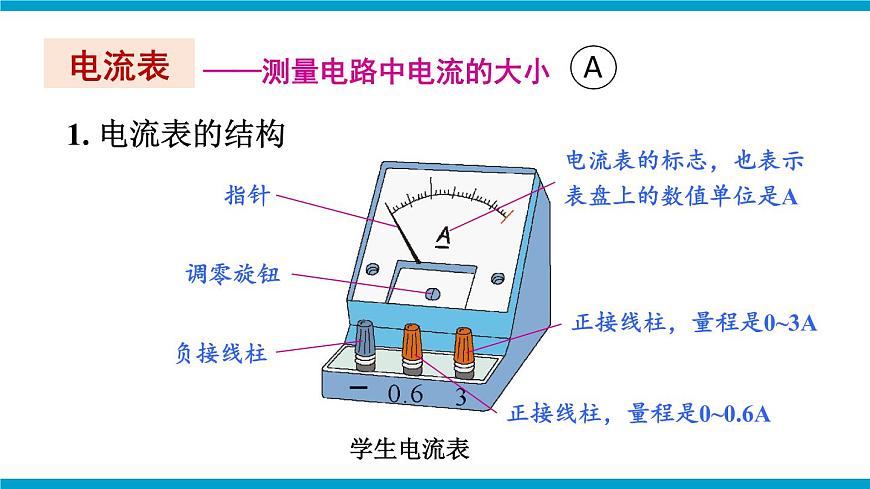

——測量電路中電流的大小
電流表的標志，也表示表盤上的數值單位是A
正接線柱，量程是0~0.6A
正接線柱，量程是0~3A

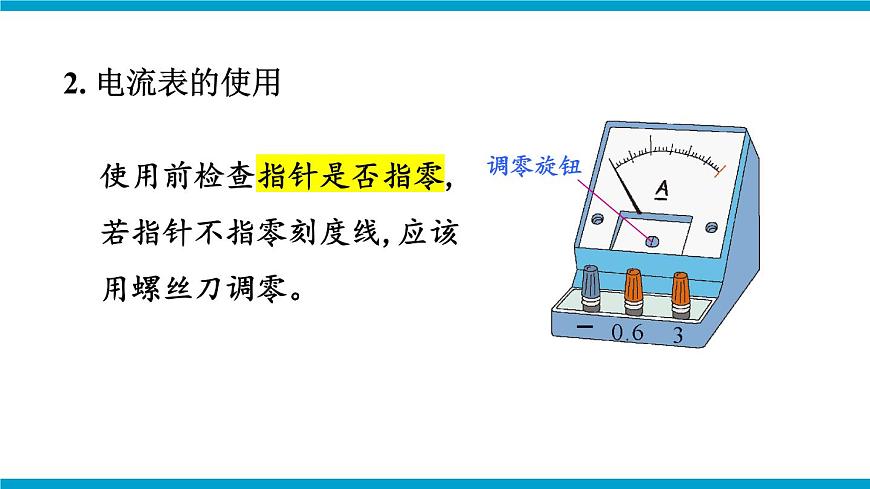

使用前檢查指針是否指零,若指針不指零刻度線,應該用螺絲刀調零。

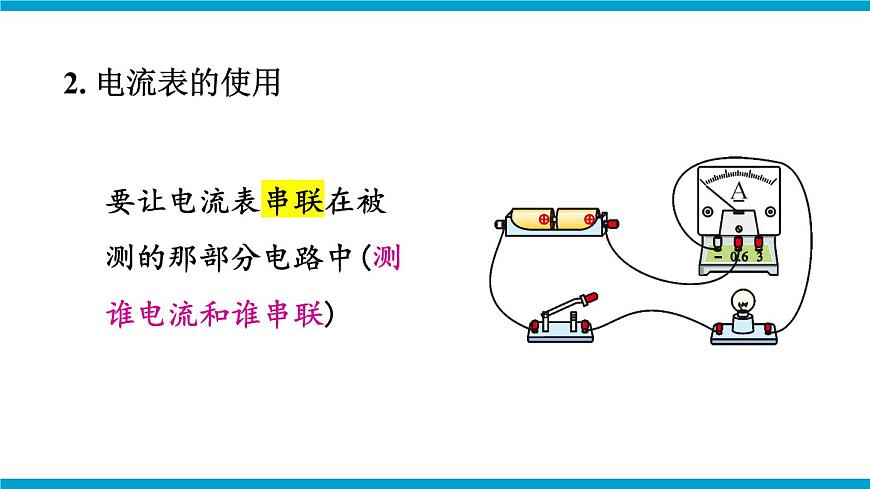

要讓電流表串聯在被測的那部分電路中(測誰電流和誰串聯)
要使電流從“+”接線柱流進電流表，從“-”接線柱流出電流表
要選擇合適的量程（測量電流不能超過最大測量值，否則就會燒壞電流表。估計被測電流的大小，或通過試觸選擇合適量程）
絕對不允許不經過用電器而把電流表直接接到電源的兩極上，否則，電流表將很快燒壞，電流表內部構造比較精密，使用不當很容易損壞電流表。
估計被測電流的大小，或通過試觸選擇合適量程
確定量程：0~0.6 A
分度值：0.2A÷10＝0.02A
0.2A×2=0.4A
0.02A×4=0.08A
0.4A＋0.08A=0.48A
分度值：1A÷10＝0.1A
0.1A×4=0.4A
2A＋0.4A=2.4A
1.電流表指針左偏：2.電流表指針偏到最右端：3.電流表向右偏轉很小角度：4.電流表讀數相差5倍：
電流表正負接線柱接反。
錯將小量程讀成大量程。
電流：表示電流的強弱的物理量，符號是I。
單位：安培（簡稱安），符號是A。
換算關系：1mA=10－3A；1μA=10－6A。
電流表：測量電流的儀表。
使用前：調零，觀察量程、分度值。
使用時：要串聯在電路中；要“＋”進“－”出；要選擇合適的量程。
讀數：先明確量程，再確定分度值，視線正對刻度盤。
1. 如圖所示是電流表的表盤，則其示數是（ ） A或1.40 A
當量程為0~0.6 A時，分度值為0.02A
0.2＋0.02×4＝0.28A
當量程為0~3A時，分度值為0.1A
1＋0.1×4＝1.40A
2. 在探究并聯電路電流的特點時，小李同學測得一支路中的電流為0.50 A。請在如圖所示的電流表中標出這個電流值。
3. 在圖甲的四幅電路圖中，與圖乙所示實物圖對應的是（ ）
電流表測誰電流和誰串聯
