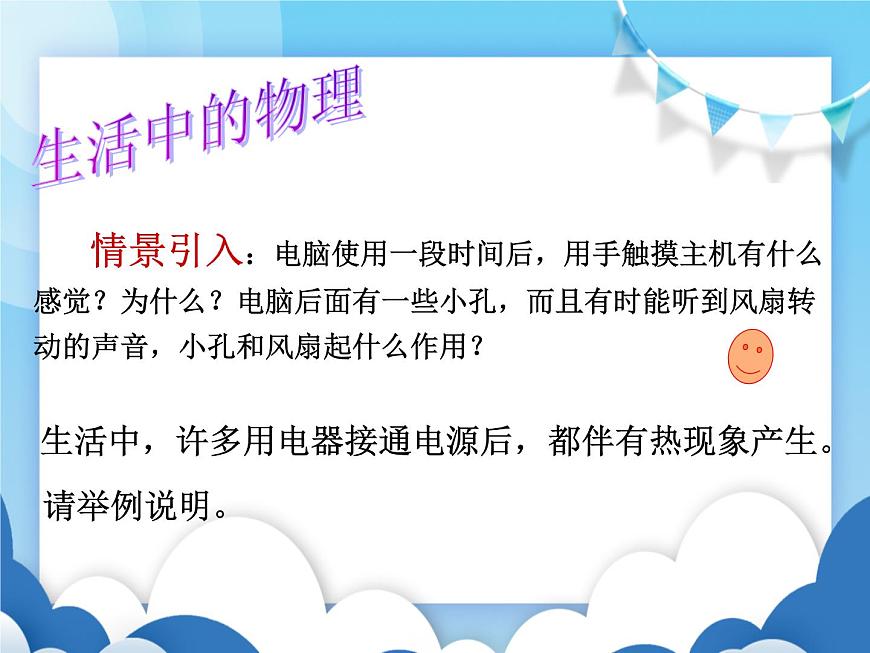

情景引入：電腦使用一段時間后，用手觸摸主機有什么感覺？為什么？電腦后面有一些小孔，而且有時能聽到風扇轉動的聲音，小孔和風扇起什么作用？
生活中，許多用電器接通電源后，都伴有熱現象產生。

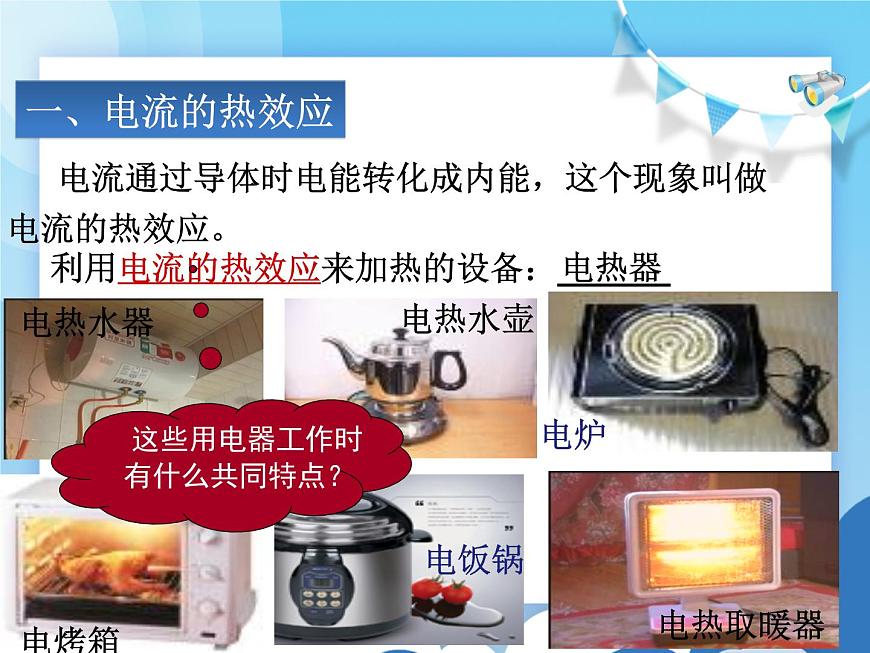

　 電流通過導體時電能轉化成內能，這個現象叫做電流的熱效應。

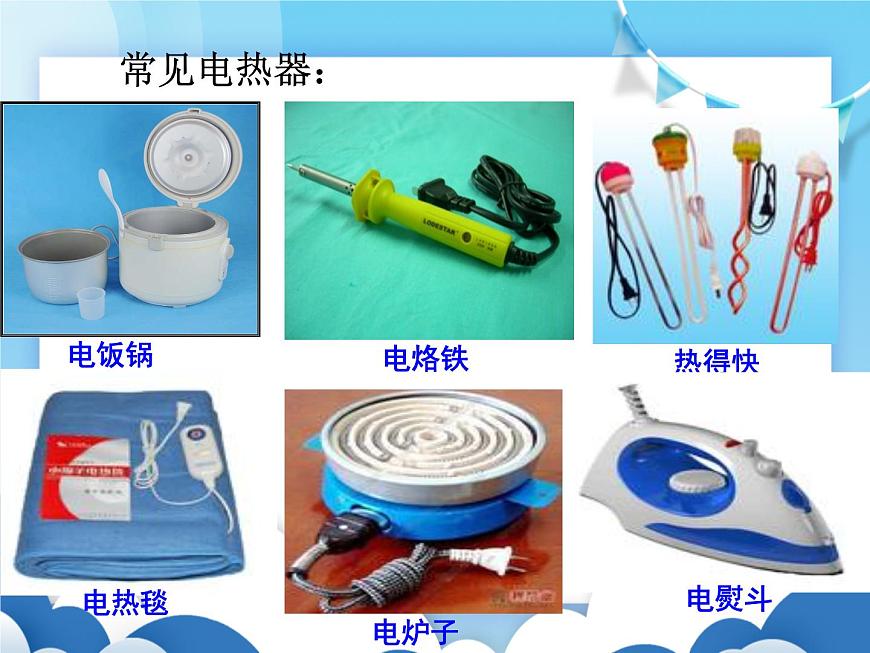

利用電流的熱效應來加熱的設備：______

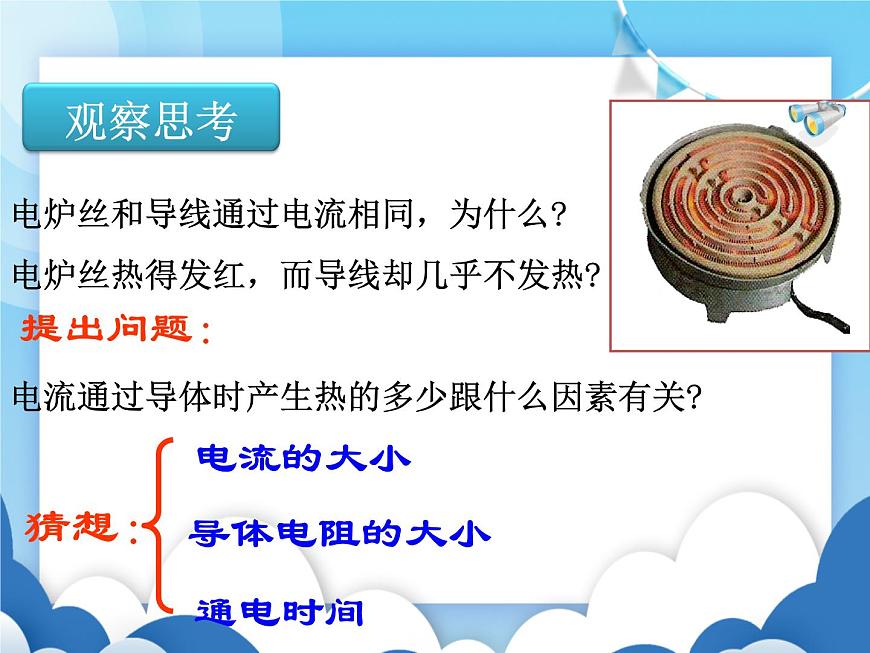

電爐絲和導線通過電流相同，為什么?電爐絲熱得發紅，而導線卻幾乎不發熱?　　電流通過導體時產生熱的多少跟什么因素有關?

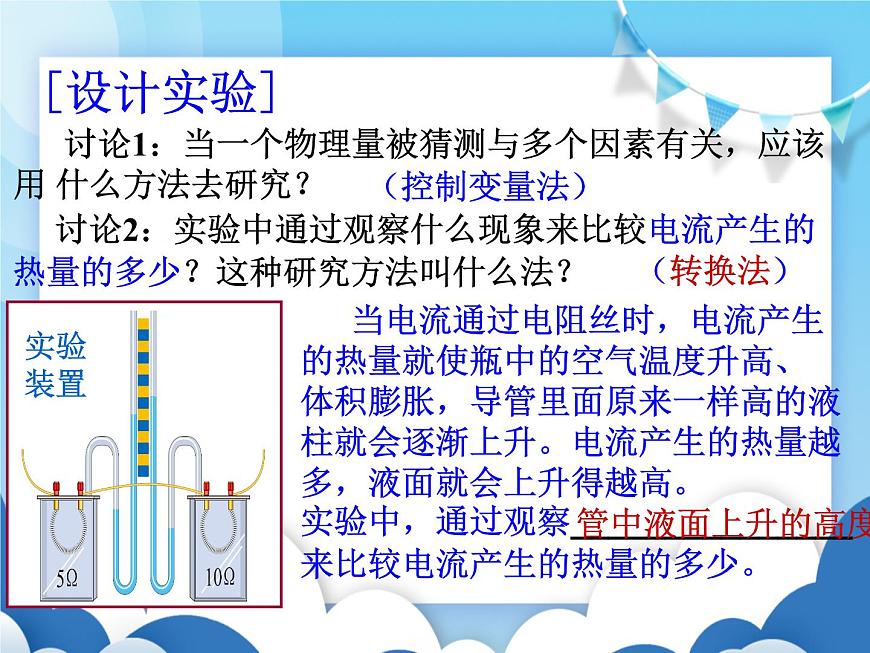

討論1：當一個物理量被猜測與多個因素有關，應該用 什么方法去研究？
討論2：實驗中通過觀察什么現象來比較電流產生的熱量的多少？這種研究方法叫什么法？
當電流通過電阻絲時，電流產生的熱量就使瓶中的空氣溫度升高、體積膨脹，導管里面原來一樣高的液柱就會逐漸上升。電流產生的熱量越多，液面就會上升得越高。實驗中，通過觀察_______________來比較電流產生的熱量的多少。

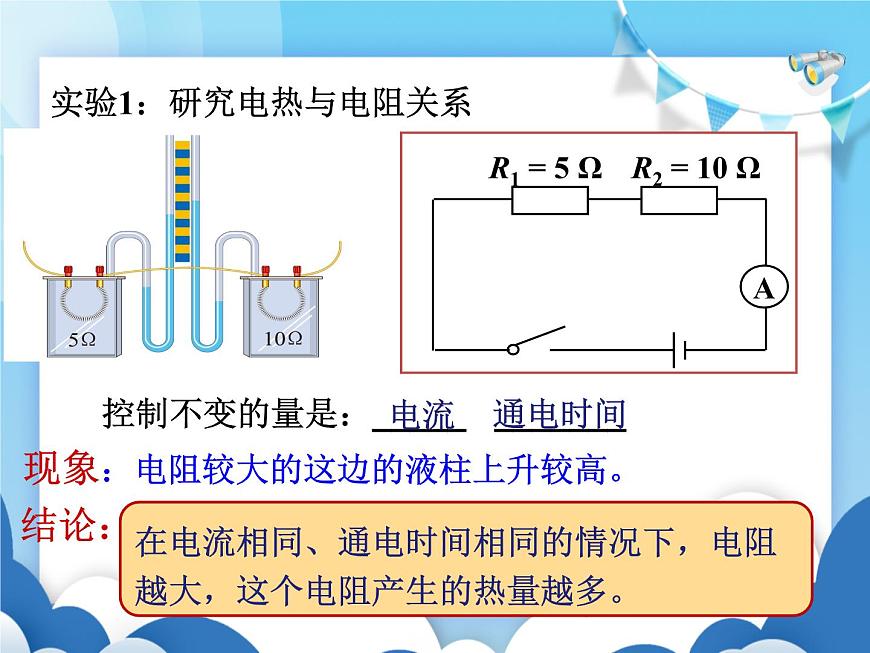

實驗1：研究電熱與電阻關系
在電流相同、通電時間相同的情況下，電阻越大，這個電阻產生的熱量越多。
現象：電阻較大的這邊的液柱上升較高。
控制不變的量是：_____ _______

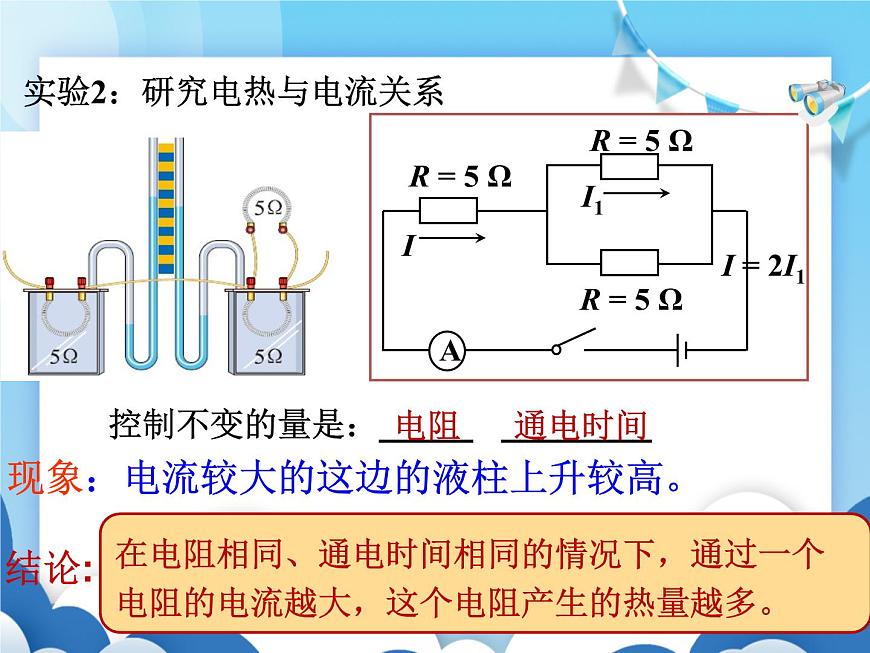

實驗2：研究電熱與電流關系
在電阻相同、通電時間相同的情況下，通過一個電阻的電流越大，這個電阻產生的熱量越多。
現象：電流較大的這邊的液柱上升較高。
控制不變的量是：_____ ________
實驗3：研究電熱與通電時間的關系
現象：給同一個電阻通電的時間越長，液柱上升較高。
在電流、電阻相同的情況下，通電的時間越長，這個電阻產生的熱量越多。
　　焦耳（James Presctt Jule， 1818—1889），英國物理學家。用 近 40 年的時間做了 400 多次實驗， 研究熱和功的關系。通過大量的實 驗，于 1840 年最先精確地確定了電 流產生的熱量與電流、電阻和通電 時間的關系。
Q = I2 R t
熱量 電流 電阻 時間
J A Ω S
1.內容：電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。
焦耳 (1818－1889)
當電流通過導體時，如果電能全部轉化為內能，而沒有同時轉化成其他形式的能量，那么電流產生的熱量Q 就等于消耗的電能W，即Q = W = UIt = I2Rt (如：電暖器，電飯鍋，電爐子等)
當電扇工作時，消耗的電能主要轉化為電機的機械能：
此時：Q=W=Pt=UIt =
我們學了焦耳定律，怎樣回答前面的問題？
4.應用解釋：導線和電爐絲串聯，為什么電爐絲熱得發紅，而導線卻幾乎不發熱呢？ 答：電爐通過導線接到電路中，導線中的電流跟電爐絲中的電流相等，但電爐絲的電阻比連接電爐絲的導線電阻大得多，根據焦耳定律Q=I2Rt知，電流相等時，電阻大的，相同時間里放出的熱較多，所以電爐絲很熱，而導線卻不熱。
Q = I2Rt =(0.6 A)2×60 W×300 s = 6 480 J
　　一根 60 Ω 的電阻絲接在 36 V的電源兩端，在 5 min內共產生多少熱量?
答: 在 5 min 內共產生 6 480 J 熱量。
　　額定電壓相同的燈泡，額定功率越大，電阻越小，正常工作時單位時間內產生的熱量越多?？墒前凑战苟桑娮柙酱?，單位時間內產生的熱量越多。二者似乎有矛盾，這是怎么回事?
前者說電阻越小，正常工作時單位時間內產生的熱量越多，前提條件是電壓相同；而后者說，電阻越大，單位時間內產生的熱量越多，前提條件是電流相同，兩者并不矛盾。所以我們在應用公式時應該特別注意條件。
辯題：電熱是有利的還是有害的？ （正方觀點：有利的。反方觀點：有害的。）要求：請正反雙方舉例支持自己的觀點，限時
電熱器的優點: 清潔衛生，沒有環境污染，熱效率高，還可以方便地控制和調節溫度。
　　很多情況下我們并不希望用電器的溫度過高。如：電視機的后蓋有很多孔，為了通風散熱；電腦運行時要用微型風扇及時散熱等等。
1、一個40Ω的電阻，通過0.3A的電流，則通電______min釋放熱量為2160J。
2、兩個電熱器的電阻之比為4︰3，通過相同的電流，在相等的時間里產生的熱量之比為_____；若兩個電熱器的電阻相同，通過的電流為1︰3，在相等的時間里產生的熱量之比為_____。
3、兩根長度相同，粗細不等的鎳鉻合金電阻絲，串聯以后接入電源兩端，在相同的時間內電阻絲上的放熱情況是（ ）A、一樣多 B、粗的較多 C、細的多 D、無法判斷
4、在家庭電路中，導線的連接處往往比別處更容易發熱，加速老化甚至引起火災，為什么？
答：導線的連接處與別處是串聯的，通過它們的電流和通電時間相等，而導線的連接處的電阻比別處要大得多，因此在相同時間內電流通過導線的連接處產生的熱量比別處要多得多，所以導線的連接處往往比別處更容易發熱，加速老化甚至引起火災。
總結 與反思
談?wù)勛约罕竟?jié)課在知識、方法上各有哪些收獲？還有什么疑惑的地方？
1.電流通過導體時，電能轉化為熱的現象，叫電流的熱效應。
2.焦耳定律：Q=I 2Rt
3.要從通風、散熱等角度來有效地防止電熱的危害。
