初中數學29.1 投影精品課件ppt

這是一份初中數學29.1 投影精品課件ppt，文件包含291投影2課件ppt、291投影2教案doc等2份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。

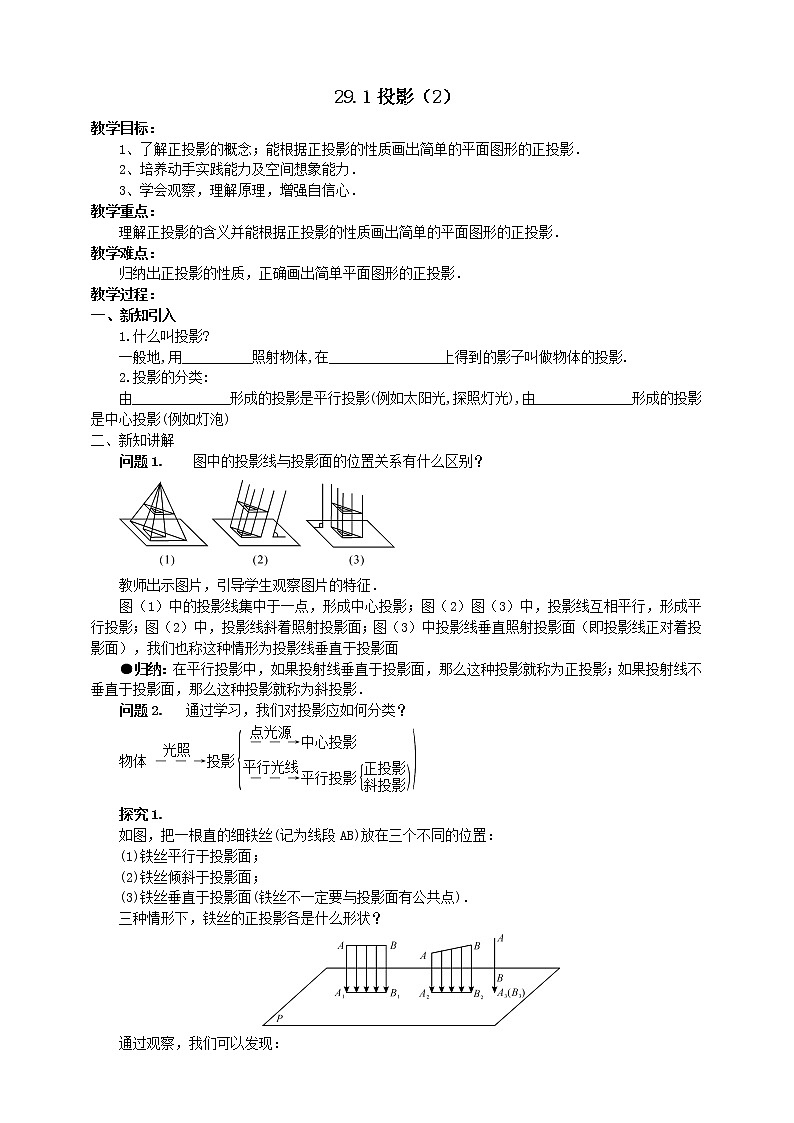

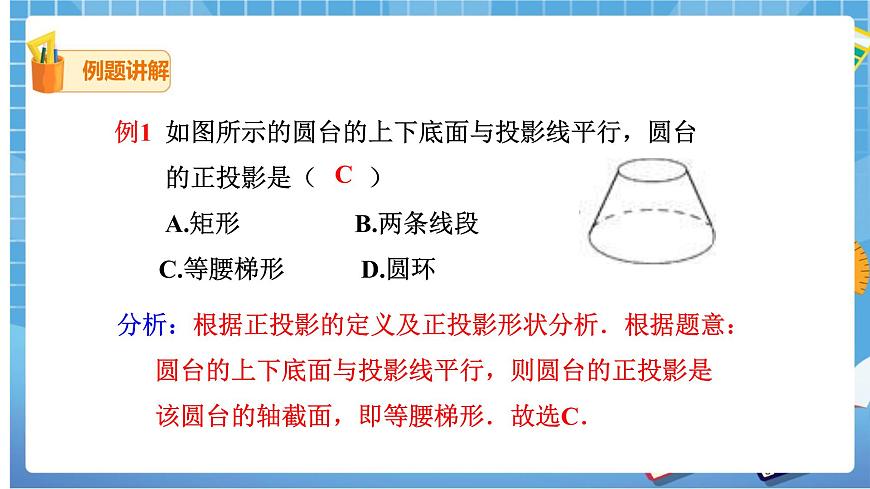

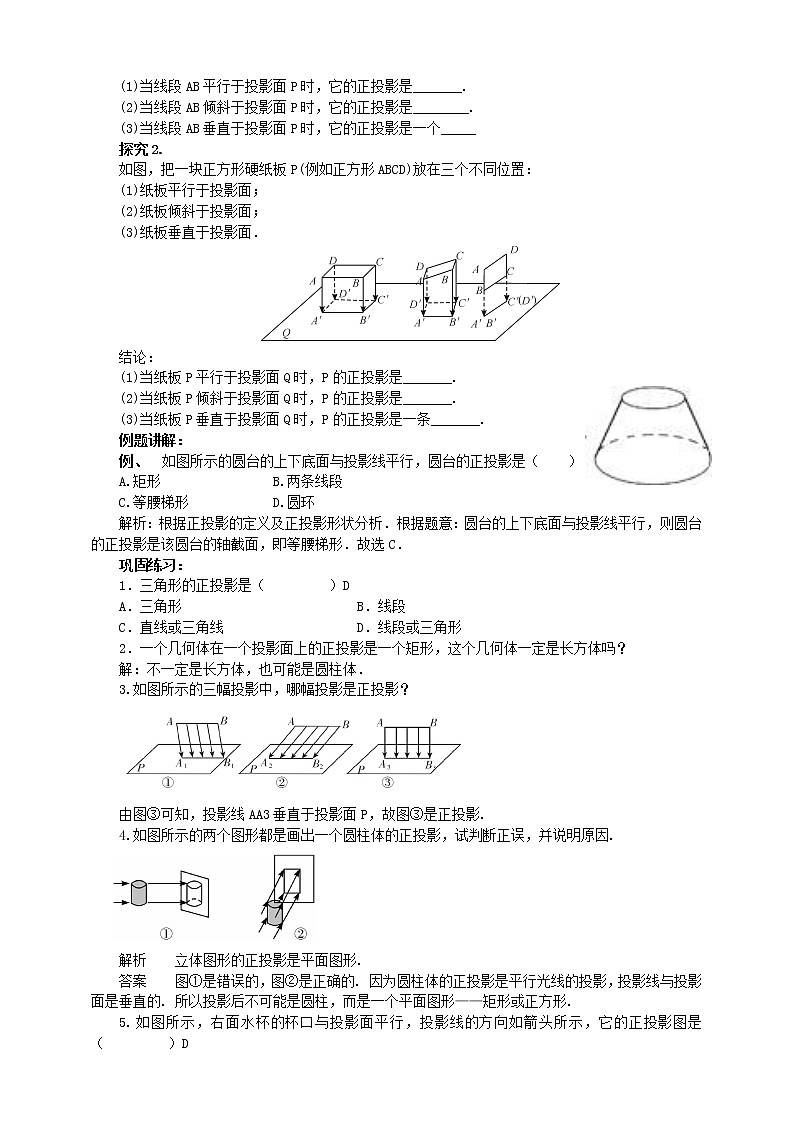

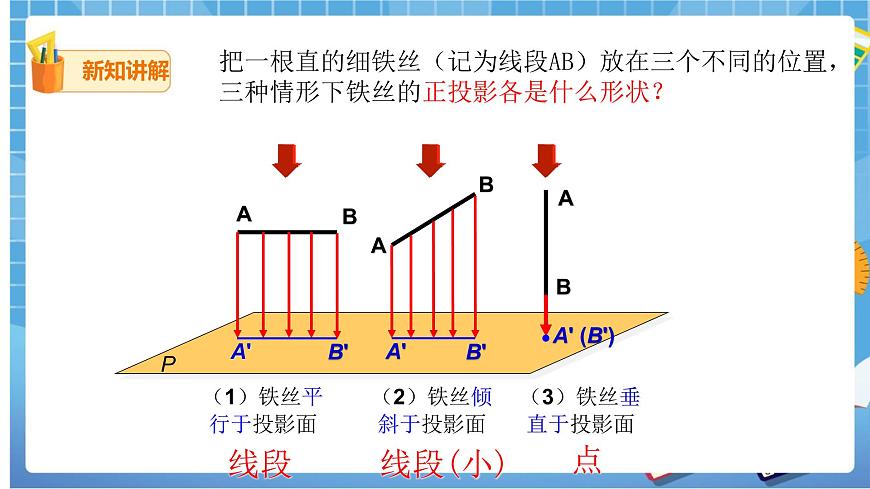

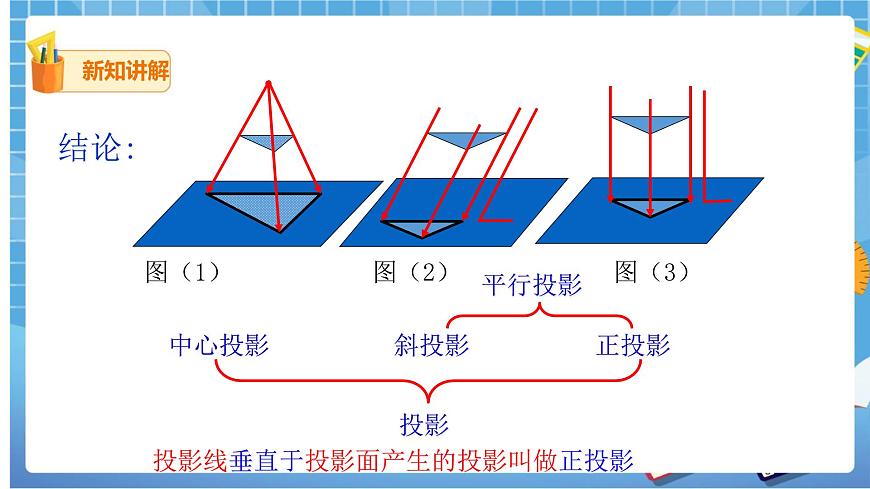

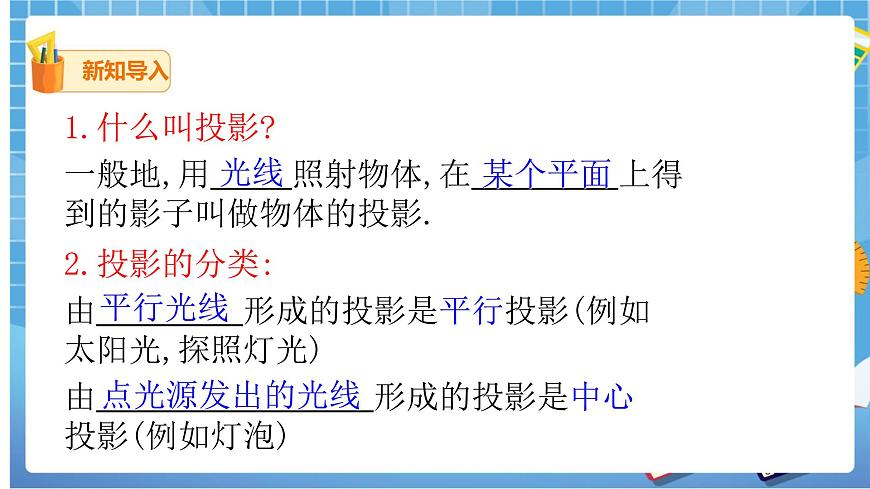

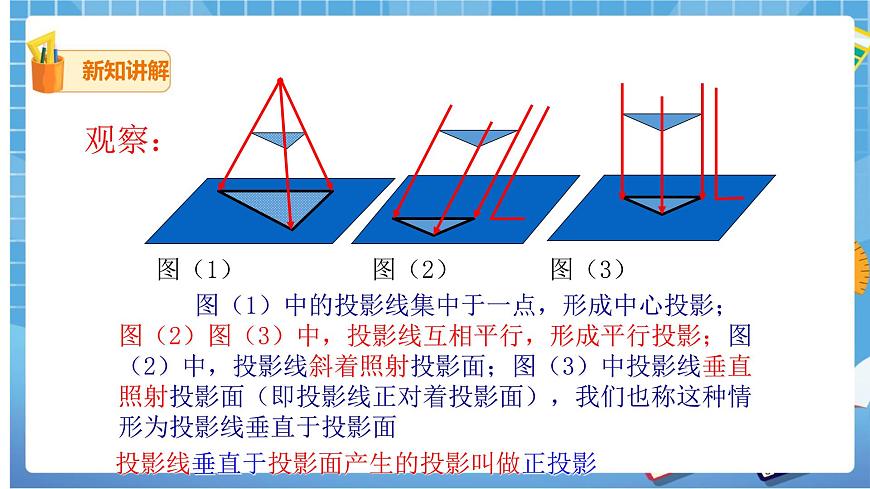

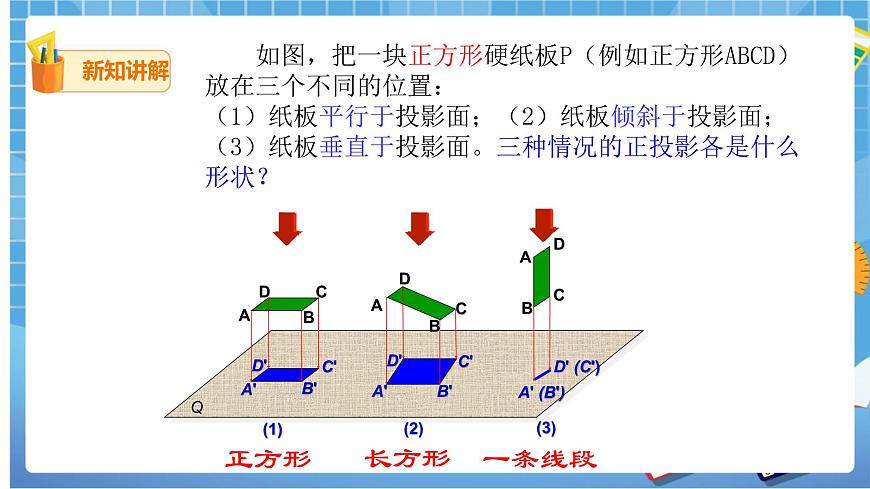

29.1投影（2）教學目標：1、了解正投影的概念；能根據正投影的性質畫出簡單的平面圖形的正投影．2、培養動手實踐能力及空間想象能力．3、學會觀察，理解原理，增強自信心．教學重點：理解正投影的含義并能根據正投影的性質畫出簡單的平面圖形的正投影．教學難點：歸納出正投影的性質，正確畫出簡單平面圖形的正投影．教學過程：一、新知引入1.什么叫投影?一般地,用__________照射物體,在________________上得到的影子叫做物體的投影.2.投影的分類:由______________形成的投影是平行投影(例如太陽光,探照燈光),由______________形成的投影是中心投影(例如燈泡)二、新知講解問題1.    圖中的投影線與投影面的位置關系有什么區別？教師出示圖片，引導學生觀察圖片的特征．圖（1）中的投影線集中于一點，形成中心投影；圖（2）圖（3）中，投影線互相平行，形成平行投影；圖（2）中，投影線斜著照射投影面；圖（3）中投影線垂直照射投影面（即投影線正對著投影面），我們也稱這種情形為投影線垂直于投影面●歸納：在平行投影中，如果投射線垂直于投影面，那么這種投影就稱為正投影；如果投射線不垂直于投影面，那么這種投影就稱為斜投影．問題2.   通過學習，我們對投影應如何分類？物體投影探究1.如圖，把一根直的細鐵絲(記為線段AB)放在三個不同的位置：(1)鐵絲平行于投影面；(2)鐵絲傾斜于投影面；(3)鐵絲垂直于投影面(鐵絲不一定要與投影面有公共點)．三種情形下，鐵絲的正投影各是什么形狀？通過觀察，我們可以發現：(1)當線段AB平行于投影面P時，它的正投影是_______.(2)當線段AB傾斜于投影面P時，它的正投影是________.(3)當線段AB垂直于投影面P時，它的正投影是一個_____探究2.如圖，把一塊正方形硬紙板P(例如正方形ABCD)放在三個不同位置：(1)紙板平行于投影面；(2)紙板傾斜于投影面；(3)紙板垂直于投影面．結論：(1)當紙板P平行于投影面Q時，P的正投影是_______.(2)當紙板P傾斜于投影面Q時，P的正投影是_______.(3)當紙板P垂直于投影面Q時，P的正投影是一條_______.例題講解：例、  如圖所示的圓臺的上下底面與投影線平行，圓臺的正投影是（　?。?/span>A.矩形                B.兩條線段    C.等腰梯形            D.圓環 解析：根據正投影的定義及正投影形狀分析．根據題意：圓臺的上下底面與投影線平行，則圓臺的正投影是該圓臺的軸截面，即等腰梯形．故選C．鞏固練習：1．三角形的正投影是（         ）DA．三角形                         B．線段C．直線或三角線                   D．線段或三角形2．一個幾何體在一個投影面上的正投影是一個矩形，這個幾何體一定是長方體嗎？解：不一定是長方體，也可能是圓柱體．3.如圖所示的三幅投影中，哪幅投影是正投影？由圖③可知，投影線AA3垂直于投影面P，故圖③是正投影.4.如圖所示的兩個圖形都是畫出一個圓柱體的正投影，試判斷正誤，并說明原因.   解析    立體圖形的正投影是平面圖形.答案    圖①是錯誤的，圖②是正確的. 因為圓柱體的正投影是平行光線的投影，投影線與投影面是垂直的. 所以投影后不可能是圓柱，而是一個平面圖形——矩形或正方形.5.如圖所示，右面水杯的杯口與投影面平行，投影線的方向如箭頭所示，它的正投影圖是（         ）D6.投影線的方向如箭頭所示，畫出圖中圓柱體的正投影解：7.畫出如圖擺放的物體（正六棱柱）的正投影：（1）投影線由物體前方射入到后方；（2）投影線由物體左方射入到右方；（3）投影線由物體上方射入到下方. 探究3.如圖，把一根直的細鐵絲(記為線段AB)放在三個不同的位置：(1)鐵絲平行于投影面；   (2)鐵絲傾斜于投影面；(3)鐵絲垂直于投影面(鐵絲不一定要與投影面有公共點)．三種情形下，鐵絲的正投影大小有什么變化？通過觀察，我們可以發現：(1)當線段AB平行于投影面P時，線段與它的投影的大小關系為AB_______A1B1；(2)當線段AB傾斜于投影面P時，線段與它的投影的大小關系為AB_______A2B2；(3)當線段AB垂直于投影面P時，它的正投影是一個點A3.探究4.如圖，把一塊正方形硬紙板P(例如正方形ABCD)放在三個不同位置：（它們的正投影大小有什么變化？）(1)紙板平行于投影面；(2)紙板傾斜于投影面；(3)紙板垂直于投影面．結論：(1)當紙板P平行于投影面Q時，P的正投影與P的______________；(2)當紙板P傾斜于投影面Q時，P的正投影與P的______________；(3)當紙板P垂直于投影面Q時，P的正投影成為______________．●歸納：當物體的某個面平行于投影面時，這個面的正投影與這個面的形狀、大小完全相同．(人們經常根據上述規律繪制圖形)例題講解例、　畫出如圖擺放的正方體在投影面P上的正投影．(1)正方體的一個面ABCD平行于投影面P，如圖(1)；(2)正方體的一個面ABCD傾斜于投影面P，上底面ADEF垂直于投影面P，并且上底面的對角線AE垂直于投影面P，如圖(2)．解：(1)如圖，正方體的正投影為正方形A′B′C′D′，它與正方體的一個面是全等關系；(2)如圖，正方體的正投影為矩形F′G′C′D′，這個矩形的長等于正方體的底面對角線的長，矩形的寬等于正方體的棱長．矩形上、下兩邊中點的連線A′B′是正方體側棱即它所對的另一條側棱AB的投影．鞏固練習：1.球的正投影是(    ) AA．圓面            B.橢圓面           C.點              D.圓環.2.木棒長為1.2m，則它的正投影的長一定（    ）DA.大于1.2m            B.小于1.2m      C.等于1.2m            D.小于或等于1.2m3.如圖，一條線段AB在平面β中的正投影為A′B′，AB＝4 m，A′B′＝2 m，則線段AB與平面β的夾角為(      )BA.45°                 B.30°         C.60°                D.以上均不對                3題                    5題                                  6題4.小明在操場上練習雙杠時，在練習的過程中他發現在地上雙杠的兩橫杠的影子（    ）BA.相交              B.平行       C.垂直              D.無法確定5.如圖所示，正三棱柱的面EFDC∥平面R且AE＝EF＝AF＝2，AB＝6，正三棱柱在平面R的正投影是_________，正投影的面積為_______．（答案：矩形、12）6.如圖，是半徑為5 cm的皮球置于玻璃杯口上的正投影面，請你設法計算出玻璃杯的內徑．7.如圖，已知一紙板的形狀為正方形ABCD，其邊長為10 cm，AD，BC與投影面β平行，AB，CD與投影面不平行，正方形在投影面β上的正投影為A1B1C1D1，若∠ABB1＝45°，求投影面A1B1C1D1的面積．三、課堂小結1．在平行投影中，如果投射線垂直于投影面，那么這種投影就稱為正投影；如果投射線不垂直于投影面，那么這種投影就稱為斜投影．2．當物體的某個面平行于投影面時，這個面的正投影與這個面的形狀、大小完全相同．3．投影的分類：物體投影四、布置作業教材93頁，習題4、5
