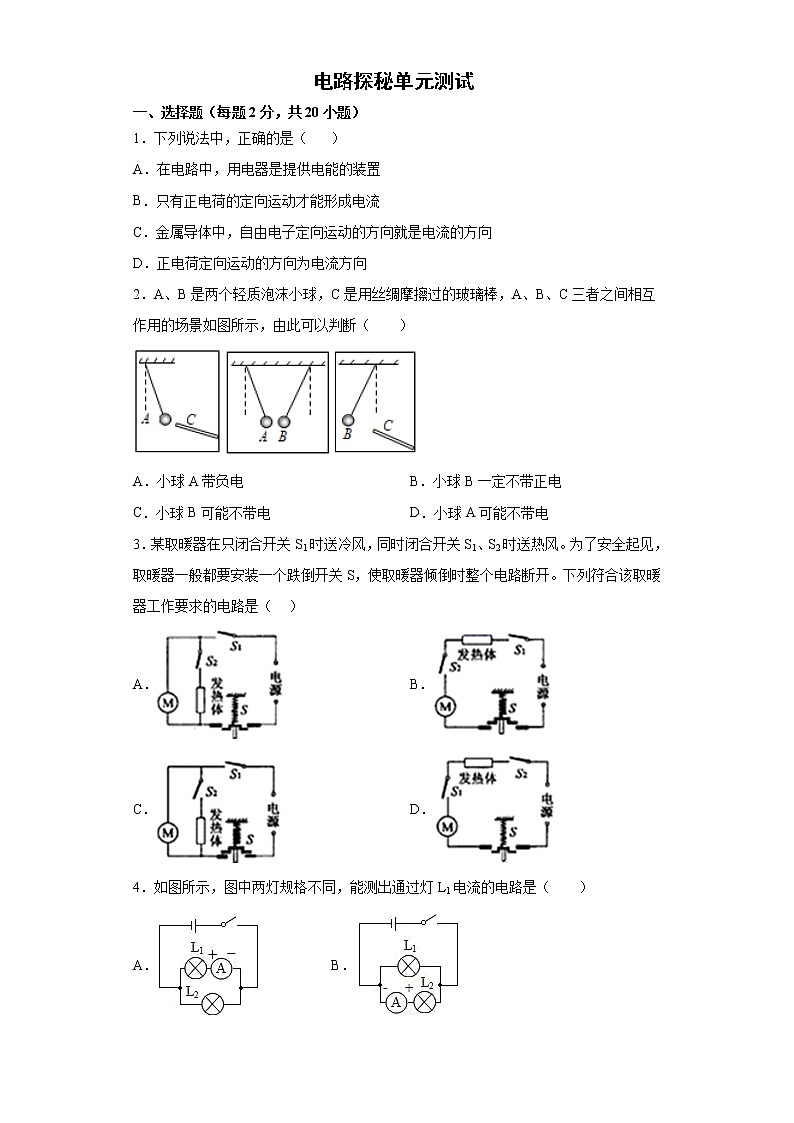

?電路探秘單元測試
一、選擇題（每題2分，共20小題）
1．下列說法中，正確的是（ ）
A．在電路中，用電器是提供電能的裝置
B．只有正電荷的定向運動才能形成電流
C．金屬導體中，自由電子定向運動的方向就是電流的方向
D．正電荷定向運動的方向?yàn)殡娏鞣较?br /> 2．A、B是兩個輕質泡沫小球，C是用絲綢摩擦過的玻璃棒，A、B、C三者之間相互作用的場景如圖所示，由此可以判斷（　?。?br />
A．小球A帶負電 B．小球B一定不帶正電
C．小球B可能不帶電 D．小球A可能不帶電
3．某取暖器在只閉合開關S1時送冷風，同時閉合開關S1、S2時送熱風。為了安全起見，取暖器一般都要安裝一個跌倒開關S，使取暖器傾倒時整個電路斷開。下列符合該取暖器工作要求的電路是（??? ）
A． B．
C． D．
4．如圖所示，圖中兩燈規格不同，能測出通過燈L1電流的電路是（　?。?br /> A． B．
C． D．

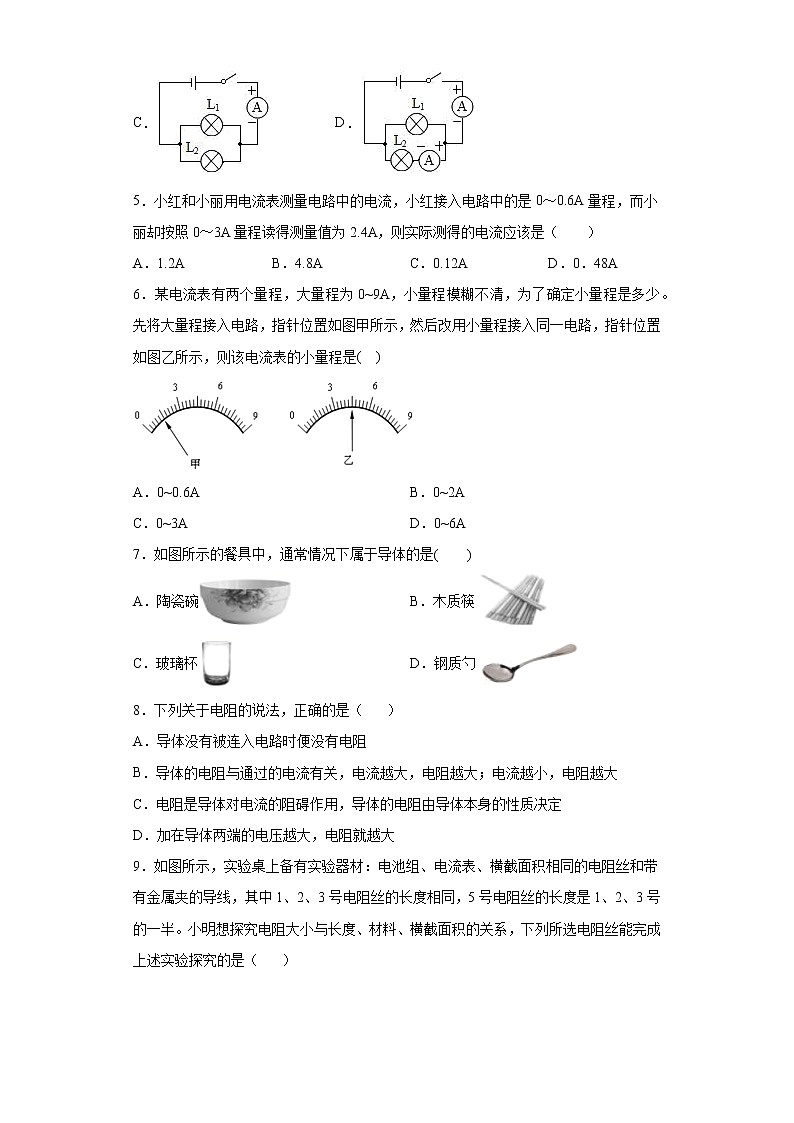

5．小紅和小麗用電流表測量電路中的電流，小紅接入電路中的是0～0.6A量程，而小麗卻按照0～3A量程讀得測量值為2.4A，則實際測得的電流應該是（　　）
A．1.2A B．4.8A C．0.12A D．0．48A
6．某電流表有兩個量程，大量程為0~9A，小量程模糊不清，為了確定小量程是多少。先將大量程接入電路，指針位置如圖甲所示，然后改用小量程接入同一電路，指針位置如圖乙所示，則該電流表的小量程是(????)

A．0~0.6A B．0~2A
C．0~3A D．0~6A
7．如圖所示的餐具中，通常情況下屬于導體的是(　　)
A．陶瓷碗 B．木質筷
C．玻璃杯 D．鋼質勺
8．下列關于電阻的說法，正確的是（ ）
A．導體沒有被連入電路時便沒有電阻
B．導體的電阻與通過的電流有關，電流越大，電阻越大；電流越小，電阻越大
C．電阻是導體對電流的阻礙作用，導體的電阻由導體本身的性質決定
D．加在導體兩端的電壓越大，電阻就越大

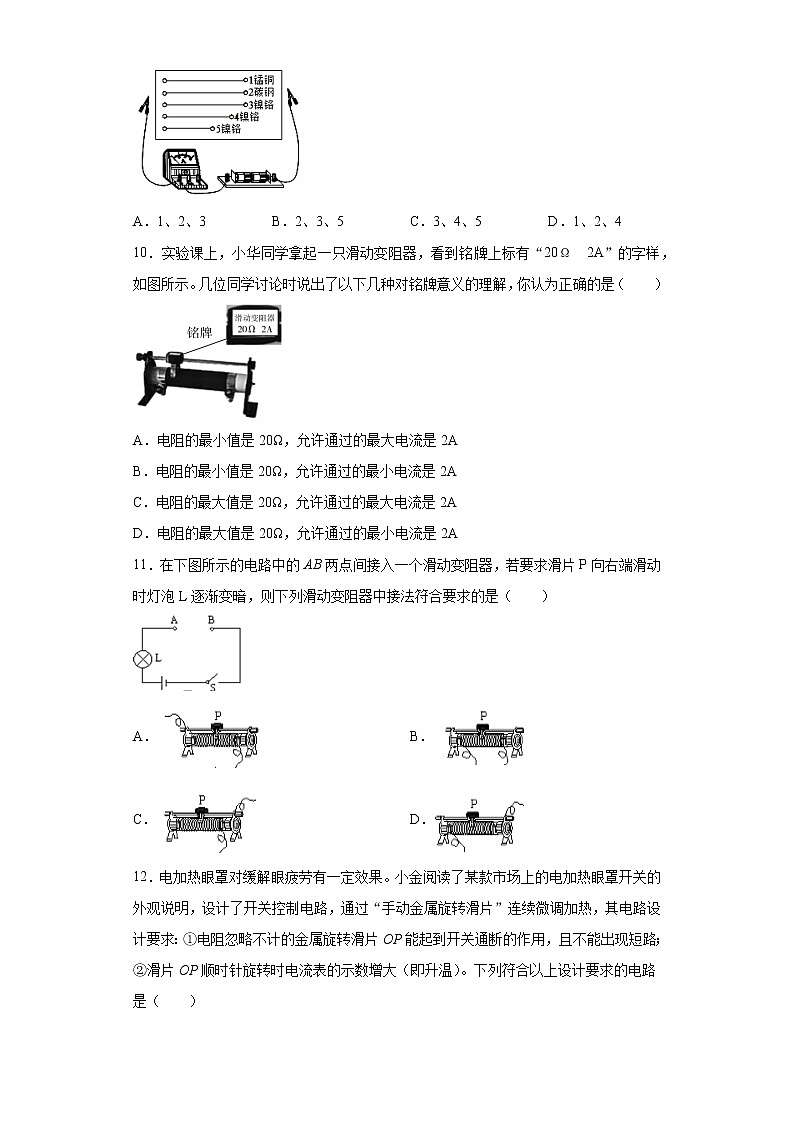

9．如圖所示，實驗桌上備有實驗器材：電池組、電流表、橫截面積相同的電阻絲和帶有金屬夾的導線，其中1、2、3號電阻絲的長度相同，5號電阻絲的長度是1、2、3號的一半。小明想探究電阻大小與長度、材料、橫截面積的關系，下列所選電阻絲能完成上述實驗探究的是（ ）

A．1、2、3 B．2、3、5 C．3、4、5 D．1、2、4
10．實驗課上，小華同學拿起一只滑動變阻器，看到銘牌上標有“20Ω　2A”的字樣，如圖所示。幾位同學討論時說出了以下幾種對銘牌意義的理解，你認為正確的是（　?。?br />
A．電阻的最小值是20Ω，允許通過的最大電流是2A
B．電阻的最小值是20Ω，允許通過的最小電流是2A
C．電阻的最大值是20Ω，允許通過的最大電流是2A
D．電阻的最大值是20Ω，允許通過的最小電流是2A
11．在下圖所示的電路中的AB兩點間接入一個滑動變阻器，若要求滑片P向右端滑動時燈泡L逐漸變暗，則下列滑動變阻器中接法符合要求的是（　?。?br />
A． B．
C． D．
12．電加熱眼罩對緩解眼疲勞有一定效果。小金閱讀了某款市場上的電加熱眼罩開關的外觀說明，設計了開關控制電路，通過“手動金屬旋轉滑片”連續微調加熱，其電路設計要求：①電阻忽略不計的金屬旋轉滑片OP能起到開關通斷的作用，且不能出現短路；②滑片OP順時針旋轉時電流表的示數增大（即升溫）。下列符合以上設計要求的電路是（　　）

A． B．
C． D．
13．以下所給的數據最接近實際情況的是（ ）
A．光在空氣中的傳播速度約為340m/s B．人體的安全電壓為36V
C．初中男生1000m長跑用時約100s D．人體的正常體溫約在37℃
14．在探究一個用電器中電流隨電壓變化關系時，李芳連接好的電路如圖所示。閉合開關，發現電流表、電壓表均有示數：調節滑動變阻器，電流表、電壓表示數都不變化。李芳連接的電路有不妥之處，改正的方法是（　　）

A．將導線K的a端移至接線柱A B．將導線L的b端移至接線柱B
C．將導線L的b端移至接線柱D D．將導線M的c端移至接線柱B
15．在番茄上相隔一定距離分別插入銅片和鋅片，即為番茄電池。將銅片、鋅片 與電壓表相連，如圖所示，下列說法正確的是（　?。?br />
A．鋅電極是番茄電池的負極
B．將電壓表?yè)Q成電流表就能測出兩極間的電流
C．番茄電池形成通路后，電子將從銅電極流出
D．將電壓表直接接在該番茄電池上，會損壞電壓表
16．如圖所示是某電子秤內部簡化電路。是定值電阻，是壓敏電阻，阻值隨壓力增大而減小，電源電壓保持不變。閉合開關，當上壓力增大時，隨之減小的是（　?。?br />
A．通過的電流 B．通過的電流
C．兩端的電壓 D．兩端的電壓
17．如圖甲的電路中，電源電壓保持不變，閉合開關后，滑片P由b端滑到a端，電流表示數I和電壓表示數U的變化關系如圖乙所示，則下列判斷錯誤的是（　?。?br />

A．電源電壓為9V
B．定值電阻R0為6Ω
C．當滑動變阻器滑到中點時電流表的示數為1.0A
D．滑動變阻器的最大電阻為12Ω
18．如圖a所示，在一個電阻均勻的金屬圓環上有兩A、B、C、D四點，其中O為圓心，AB、CD為圓環的兩條互相垂直的直徑?，F(xiàn)把A、B兩點接入電源電壓保持不變的如圖b所示的電路MN兩端時，發現電流表示數為I0，當換接A、D兩點，則此時電流表的示數應為（　?。?br />
A．I0/4 B．3I0/4 C．I0 D．4I0/3
19．如圖所示電路，閉合開關S，小燈泡L1、L2都不發光；將電壓表并聯在L1兩端，測得電壓為0V；將電壓表并聯在L2兩端，測得電壓為3V。則電路故障原因可能是（ ）

A．L1短路
B．L2短路
C．L1斷路
D．L2斷路
20．如圖甲所示，電源電壓不變，小燈泡L允許通過的最大電流為0.6A，滑動變阻器R的最大阻值。為50Ω，電流表量程為“0~0.6A”，電壓表量程為“0~15V”。閉合開關S，在保證電路安全的前提下，最大范圍調節滑動變阻器的滑片P，分別繪制了電流表示數與電壓表示數、電流表示數與滑動變阻器R連入電路阻值的變化關系圖象，如圖乙、丙所示。則下列說法中正確的是（　?。?br />

A．電源電壓為16V
B．當電流表示數為0.25A時，滑動變阻器連入電路的阻值為45Ω
C．若滑動變阻器連入電路的阻值變小，則電壓表V與電流表A示數之比變小
D．若將電壓表量程換為0~3V，滑動變阻器允許連入電路的阻值范圍為18Ω ~ 50Ω

二、填空題（每空1分，共7小題）
21．圖中，串聯電路是________（填字母編號，下同）；并聯電路是________，有一盞燈短路的是________。

22．如甲圖電路，當開關s閉合后，電流表的指針偏轉如乙圖所示，其中a電流表測量的是通過_______（選填“電源”、“L1”或“L2”）的電流，b電流表的讀數應為_(kāi)______安。


23．如圖甲，將玻璃球接入電路，閉合開關，小燈泡不發光，可見此時玻璃球是_____（填“導體”或“絕緣體”）。如圖乙，當用酒精燈將玻璃球加熱到紅熾狀態，小燈泡發光，該實驗說明玻璃的電阻隨溫度升高而___________。如圖丙，當用酒精燈將鉛筆芯加熱到紅熾狀態，一段時間后鉛筆芯變細，電阻_____________小燈泡亮度漸漸變?nèi)酢?br />
24．如圖所示，這是一種可以改變收音機音量大小的電路元件（電位器）的結構示意圖，a、b、c是固定的銅片，d是一段弧形電阻，e是一端連接在b上、另一端可在d上滑動的銅片，通過e的滑動改變電阻，進而改變收音機的音量。為了使滑片e逆時針轉動時音量增大（通過該元件的電流增大），應該將該元件的銅片b和銅片___________接入電路；如果將銅片a和銅片c接入電路，電位器接入電路的電阻________（選填“最大”或“最小”），此時將滑片e按逆時針轉動時，收音機的音量將如何變化？_________。

25．小明按圖甲的電路進行實驗，當閉合開關用電器正常工作時，電壓表和的指針偏轉完全一樣，如圖乙所示，則兩端的電壓為_(kāi)_____V，兩端的電壓為_(kāi)_____V。


26．如圖為某種燈泡的電流I和電壓U的關系圖像，請回答下列問題：

（1）若有6只這樣的燈泡串聯接在電壓6V的電壓上，通過燈泡的電流為_(kāi)_____A；
（2）若把一只這種燈泡與一個電阻并聯接在電壓為6V的電源上，總電流為1.5A，則該電阻的阻值為_(kāi)_____Ω。
（3）若把一只這種燈泡與一個電阻串聯接在電壓為6V的電源上，電流為0.2A，則該電阻的阻值為_(kāi)_____。
27．如圖所示電路，電源電壓不變。閉合開關S，將滑動變阻器的滑片P向左移，此時電壓表與電流表的比值將___________選填“變大”“變小”或“不變”）。當滑片P移至某一位置時，讀出電流表的示數為0.4A；然后再次移動滑片P至另一位置，讀出電流表的示數為0.3A，電壓表示數為1.5V，前后兩次滑動變阻器的阻值之比為2∶3，則電源電壓為_(kāi)__________V。


三、探究題（每空2分，共3小題）
28．小明用如圖甲所示的電路“探究并聯電路中干路電流與各支路電流的關系”，把一個電流表分別接入電路中A、B、C處測量電流。


（1）圖乙是他們測量電流時連接的實驗電路，閉合開關前小明發現電流表指針如圖丙所示，其原因是___________，排除故障后，此時電流表測量的是___________（選填“A”“B”或“C”）處的電流。
（2）請?jiān)趫D乙中移動一根導線，使電流表測量B處的電流。在移動的導線上畫“×”，并用筆畫線代替導線連接正確的電路
（3）進行實驗，小明記錄了如下數據：
實驗次數
A 處電流 IA/A
B 處電流 IB/A
C 處電流 IC/A
1
0.1
0.1
0.2
2
0.2
0.2
0.4
3
0.3
0.3
0.6
分析以上實驗數據，小明得出“并聯電路中通過各支路的電流總是相等的”結論，這個結論正確嗎？為什么___________。
29．同學們要探究“通過導體的電流跟電阻的關系”。電路如圖所示，已知電源電壓為4.5伏，定值電阻3個（分別為5Ω、10Ω、20Ω）。同學們按電路圖正確連接電路后進行實驗，并記錄了下表所示的數據。
電壓U=2V
次數
1
2
3
電阻R/Ω
5
10
20
電流I/A
0.4
0.2
0.1

（1）實驗過程中，需要控制電阻兩端的電壓不變，該實驗中控制的電壓值是______V。
（2）為了控制電壓不變，當把20Ω的定值電阻連入電路時，滑動變阻器連入電路的阻值是______。
30．如圖將一塊銅片與一塊鋅片同時插入稀硫酸中，就可以組成一個提供電能的裝置。
（1）請?jiān)倥e一例能提供電能的裝置___________。
（2）在銅片和鋅片間用導線連上兩盞小燈泡，要使燈泡同時發光同時熄滅，則這兩盞小燈泡的連接方式為_(kāi)__________。
（3）某同學在銅片和鋅片間接入電壓表，并設計了如下實驗數據記錄表。推測該同學想研究的問題是：該裝置電壓大小與___________的關系。

組別
金屬片種類
金屬片插入深度
金屬片之間的距離
金屬片之間的電壓
1
銅片、鋅片
5厘米
2厘米

2
銅片、鋅片
5厘米
4厘米

3
銅片、鋅片
5厘米
6厘米


31．某科學興趣小組的同學對食鹽水溶液的導電性能與什么因素有關提出了以下猜想：①食鹽水溶液的導電性能與溶液的濃度有關；②食鹽水溶液的導電性能與溶液的質量有關；③食鹽水溶液的導電性能與溶液中兩點間的距離有關。為了驗證猜想，他們?cè)O(shè)計了如圖所示的裝置，將電路中的a、b兩金屬片分別插人甲、乙、丙、丁溶液中所示位置（金屬片a、b每次插人溶液中的深度都相同）進行探究。

（1）食鹽水溶液的導電性能可以由___________來判斷。
（2）將金屬片a、b分別插入圖甲、圖乙所示位置，可探究猜想___________（選填序號）。為了探究猜想②，應將金屬片a、b分別插入___________兩圖所示位置。
（3）將金屬片a、b分別插入圖乙、圖丁所示位置，若I乙≠I(mǎi)丁，由此可得到的結論是___________。

四、簡答題
32．（7分）如圖所示，電源電壓保持不變，R=15歐，若在電路中再串聯一個阻值為60歐的電阻，則電流表的示數為0.2安。
（1）若要使電流表的示數增大到1.2安，需在圖中如何連接電阻？請計算連接的阻值為多大？
（2）求電源電壓。


33．（8分）如圖甲是科學興趣小組在課外活動中設計的一種身高體重秤，用電流表的示數大小表示身高和體重。已知電源電壓為12伏，R0為滑動變阻器，R為壓敏電阻，其阻值隨壓力變化關系如圖乙。
（1）小明在測量時，A2示數恰好為A1示數的一半。若小明體重為400N，則滑動變阻器R0接入電路的阻值為多少歐？
（2）該秤的電源使用時間過長后電壓會變小，這將導致體重測量值如何變化？并說明理由。


參考答案
1．D
【詳解】
A．在電路中，用電器是消耗電能的裝置，電源是提供電能的裝置，故A錯誤；
B．電荷包含正電荷和負電荷，它們的定向移動都可以形成電流，故B錯誤；
C．金屬導體中的自由電子帶負電，自由電子定向移動的方向與電流方向相反，故C錯誤；
D．人們規定正電荷定向移動的方向?yàn)殡娏鞣较?，故D正確。
故選D。
2．D
【詳解】
C是用絲綢摩擦過的玻璃棒，則玻璃棒帶正電，當玻璃棒靠近A球時吸引，則A球可能帶負電或不帶電，當玻璃棒靠近B球時排斥，則B球肯定帶正電，當A、B兩球靠近時吸引，則A球可能帶負電或不帶電，綜合可知A球可能帶負電或不帶電，B球帶正電。
故選D。
3．A
【詳解】
觀察圖片，圖中電動機符號代表電風扇，讀題知只閉合開關S1時送冷風，說明電風扇電路接通，發熱體電路斷開，電風扇與發熱體并聯，跌倒開關在干路上，圖中B、D明顯不合題意。跌倒開關要求取暖器意外跌倒時斷開電源，仔細觀察圖A、C，開關中有一彈簧，正常放置時在取暖器重力作用下壓縮彈簧，接通電路，跌倒時開關在彈力作用下斷開電源，圖A符合要求。
故選A。
4．D
【詳解】
A．圖中電流表與燈L1串聯，但其正負接線柱接反了，故A錯誤；
B．圖中電流表與燈L2串聯，且電流正進負出，能正確測出通過燈L2 的電流，故B不符合題意；
C．圖中電流表接在干路上，且電流正進負出，測量的是干路電流，故C不符合題意。
D．圖中電路為并聯電路，兩個電流表分別測出干路和支路電流，相減得出L1 電流，故D符合題意。
故選D。
5．D
【解析】
電流表的大量程是小量程的5倍，所以接入小量程，而讀數按大量程的話，實際電流為：
．
故選D．
點睛：這一類的題目及類似的問題，牢記實驗室中使用的電流表和電壓表的兩個量程都是5倍的關系，根據此關系可以快速解題．
6．C
【解析】
無論使用大或小量程的電流表，因?yàn)榻尤氲氖峭浑娐罚允緮?shù)應該是相同的。使用大量程時，每一個小格是0.3A，故示數是1.5A；當使用小量程時，指針的位置是中間為1.5A，則一個大格是1A，每一個小格是0.1A，故小量程為0～3A。
7．D
【詳解】
ABC.陶瓷碗、木質筷和玻璃杯都不容易導電，屬于絕緣體，故ABC不符合題意。
D.鋼質勺是金屬，金屬屬于導體，能導電，故D符合題意。
故選D。
8．C
【詳解】
電阻是導體對電流的阻礙作用，導體的電阻越大，表示導體對電流的阻礙作用越大；電阻是導體本身的一種性質，與導體的材料、長度、橫截面積、溫度有關，與兩端的電壓和通過電流無關，故只有C正確。
故選C。
9．B
【分析】
電阻的決定因素有多個，因此研究時要用到控制變量法：研究與哪個因素的關系時，就要兩電阻絲只有這一個因素不同，其余的因素全部相同，由此思路來選取器材。
【詳解】
根據控制變量法，要探究導體電阻大小跟材料是否有關，需控制導體的長度、橫截面積不變，材料改變，故選電阻絲1、2或1、3或2、3；根據控制變量法，要探究導體電阻大小跟長度是否有關，需控制導體的材料、橫截面積不變，長度改變，故選電阻絲3、4或3、5或4、5；根據控制變量法，要探究導體電阻大小跟橫截面積是否有關，需控制導體的材料、長度不變，橫截面積改變，因?yàn)?號電阻絲的長度是3號電阻絲的一半，所以可以將3對折后與電阻絲5共同探究導體電阻大小跟橫截面積的關系，故選電阻絲3、5；
綜合上述分析可得，要想探究電阻大小與長度、材料、橫截面積的關系2、3、5號電阻絲。
故選B。
10．C
【詳解】
銘牌上“20Ω　2A”的字樣表示滑動變阻器的最大阻值為20Ω，其電阻變化范圍是0～20Ω，允許通過的最大電流為2A。
故選C。
11．D
【詳解】
A．此選項中，變阻器滑片的右側接入電路，故當滑片向右移動時，電阻絲變短，電阻變小，燈泡變亮，故A不符合題意；
B．此選項中，變阻器的全部電阻絲接入電路，故當滑片向右移動時，電阻不變，燈泡亮度不變，故B不符合題意；
C．此選項中，變阻器滑片的右側接入電路，故當滑片向右移動時，電阻絲變短，電阻變小，燈泡變亮，故C不符合題意；
D．此選項中，變阻器滑片的左側接入電路，故當滑片向右移動時，電阻絲變長，電阻變大，燈泡變暗，故D符合題意。
故選D。
12．C
【詳解】
A．AB為電阻，BC為導線，當滑片位于“關閉”位置時電路斷開，滑片順時針旋轉時，接入電路的電阻變短，阻值減小，電流增大。但當滑片位于B點時電源被短路，故A不符合題意；
B．滑片順時針旋轉時，接入電路的電阻變長，阻值增大，電流減小，故B不符合題意；
C．AB、BC都為電阻，當滑片位于“關閉”位置時電路斷開，滑片順時針旋轉時，接入電路的電阻變短，阻值減小，電流增大。且當滑片位于B點時電源不會被短路，故C符合題意；
D．當滑片位于“關閉”位置時，電路仍然接通，故D不符合題意。
故選C。
13．D
【詳解】
A.光在空氣中的傳播速度是3×108m/s，故A錯誤。
B.人體的安全電壓為不高于36V，故B錯誤。
C.初中男生1000m長跑用時約為3.5min，即210s左右，故C錯誤。
D.人體的正常體溫約為37℃，故D正確。
故選D。
14．D
【詳解】
A．將導線K的a端移至接線柱A時，滑動變阻器可以改變用電器兩端的電壓，但電壓表測電源的電壓示數不變，不能進行實驗探究，故A不可行。
B．將導線L的b端移至接線柱B時，滑動變阻器可以改變用電器兩端的電壓，但電壓表測電源的電壓示數不變，不能進行實驗探究，故B不可行。
C．將導線L的b端移至接線柱D時，滑動變阻器被斷路，不能改變用電器兩端的電壓，無法進行實驗探究，故C不可行。
D．將導線M的c端移至接線柱B時，電壓表測用電器兩端的電壓，通過移動滑片可以改變用電器兩端的電壓，進行實驗探究，故D可行。
故選D。
【點評】
本題考查了滑動變阻器和電壓表的使用，關鍵是知道改正后的電路滑動變阻器應可以改變用電器的電壓、電壓表測用電器兩端的電壓．

15．A
【詳解】
A．圖中電壓表正向偏轉，說明電壓表正負極接線柱連接正確，故與電壓表負接線柱相連的鋅電極是番茄電池的負極，故A正確；
B．電流表內阻很小，不能直接接在電源兩極，故B錯誤；
C．番茄電池形成通路后，電流從銅電極流出、鋅電極流入，因電子定向移動的方向與電流方向相反，故電子是從鋅電極流出、銅電極流入，故C錯誤；
D．電壓表內阻很大，可以直接接在該番茄電池兩極，故D錯誤。
故選A。
16．C
【詳解】
當Rx上壓力增大時，則Rx的阻值減小，根據串聯電路的特點，則


可知I增大，電源電壓U不變，則減小，故C符合題意。
故選C。
17．C
【詳解】
A．由電路圖知道，當滑片在a端時，電路為R0的簡單電路，此時電路中的電流最大，由圖象知道，電源的電壓U=9V，電路中的電流I=1.5A，故A正確，不符合題意；
B．由知道，定值電阻R0的阻值為

故B正確，不符合題意；
D．當滑片位于b端時，R0與滑動變阻器的最大阻值串聯，此時電路中的電流最小，電壓表的示數最小，由圖象知道，R0兩端的電壓U0=3V，電路中的最小電流I′=0.5A，因串聯電路中總電阻等于各分電阻之和，所以，滑動變阻器兩端的電壓
U滑=U-U0=9V-3V=6V
滑動變阻器的最大阻值

故D正確，不符合題意；
C．當滑動變阻器滑到中點時，接入電路的電阻是6Ω，則串聯電路的總電阻是

由歐姆定律知道，此時電路的電流，即電流表的示數是

故C錯誤，符合題意。
故選C。
18．D
【詳解】
設每圓周弧的電阻為R，電源的電壓為U；
（1）把A、B兩點接入電源時，ACB弧的電阻與ADB弧的電阻并聯，
則
RACB=RADB=2R
那么電路中的總電阻
R總=R
電流表的示數

（2）當換接A、D兩點時，ACBD弧的電阻與AD弧的電阻并聯，
則
RACBD=3R，RAD=R
電路的總電阻

電流表的示數
。
故選D。
19．D
【詳解】
由電路圖知道，兩燈泡串聯；閉合開關S，小燈泡L1、L2都不發光；將電壓表分別接在L1、L2兩端，測得電壓分別是0V、3V。
A．若L1短路，則電路為L(zhǎng)2的簡單電路，燈泡L2應發光，故A不符合題意；
B．若L2短路，電路為L(zhǎng)1的簡單電路，燈泡L1應發光，故B不符合題意；
C．若L1斷路，電路斷路，兩燈泡不發光，電壓表并聯在L1兩端時，電壓表有示數，故C不符合題意；
D．若L2斷路，電路斷路，兩燈泡均不發光；將電壓表并聯在L1兩端時，電壓表示數為0；將電壓表并聯在L2兩端時，電壓表與L1串聯在電路中，此時電壓表測電源電壓，即電壓表有示數，故D符合題意。
故選D。
20．D
【詳解】
A．根據乙圖可知，當電路中電流為0.6A時，小燈泡兩端電壓為6V；由圖丙可知，滑動變阻器R連入電路中的電阻
R=10Ω
此時變阻器兩端的電壓為
U變=I變R變=0.6A×10Ω=6V
則電源的電壓
U總=UL+U變=6V+6V=12V
故A錯誤。
B．由圖乙可知，當電流表示數為0.25A時，燈泡兩端電壓UL'=1V，此時滑動變阻器R兩端的電壓
U變=U-UL'=12V-1V=11V
滑動變阻器接入的阻值為

故B錯誤。
C．電壓表測燈泡的電壓，電流表測通過燈泡的電流，根據可知，電壓表與電流表的比值為燈泡的電阻。當變阻器的阻值變小時，通過電路的電流變大，根據乙圖可知，則燈泡的電阻變大，即比值變大，故C錯誤。
D．若將電壓表量程換成0～3V，則燈泡兩端電壓最大為3V，此時滑動變阻器接入電路電阻最??；
由圖乙可知當燈泡兩端電壓為3V時，通過小燈泡L即電路中的電流
I''=0.5A
此時滑動變阻器R兩端電壓
U滑′=U?UL″=12V?3V=9V
則滑動變阻器R接入電路中的最小阻值

滑動變阻器R接入電路中的電阻最大時，電路中的電流最小，小燈泡L兩端電壓最小，由圖丙可知，滑動變阻器R接入電路中的最大阻值為50Ω，
所以滑動變阻器R允許接入電路的阻值范圍為：18Ω～50Ω，故D正確。
故選D。
21．B ADE C
【詳解】
[1][2][3]A．開關閉合時，兩燈泡并聯連接，即為并聯；
B．開關閉合時，兩燈泡依次連接，即為串聯；
C．開關閉合時，上面的燈泡短路，電路為下邊燈泡的簡單電路；
D．開關閉合時，兩燈泡并聯連接，即為并聯；
E．開關閉合時，兩燈泡并聯連接，即為并聯。
所以圖中串聯電路的是B；并聯電路是ADE；有一盞燈短路的是C。
22．L1 1.2
【詳解】
[1][2]兩燈并聯，電流表與待測電路串聯，a電流表測L1的電流，b電流表測干路電流，根據并聯電路電流的規律，干路電流大于支路電流，由圖乙指針的位置可知，b電流表選用大量程（a電流表選用小量程），b電流表分度值為0.1A，讀數為1.2A。
23．絕緣體 減小 增大
【詳解】
[1]如圖甲，將玻璃球接入電路，因?yàn)椴Ａ蚴墙^緣體，連接好電路，閉合開關，發現小燈泡不會發光。
[2]如圖乙，當用酒精燈將玻璃珠加熱到紅熾狀態，小燈泡發光，說明玻璃球變成導體，說明玻璃的電阻與溫度升高而減小。
[3]由圖丙可知，將鉛筆芯加熱到紅熾狀態，鉛筆芯變細，電阻變大，通過電路的電流變小，燈泡變暗。
24．a(chǎn) 最大 不變
【詳解】
[1]如圖所示，若將該元件的銅片b和銅片a接入電路，當滑片e逆時針轉動時，弧形電阻d接入電路的長度變短，電路中的電阻變小，電流變大，收音機的音量增大。
[2][3]如果將a和c銅片接入電路，電位器接入電路的電阻最大，滑片e逆時針轉動過程，電路電阻不變，由歐姆定律可知，電路電流不變，因此收音機音量不變。
25．8 2
【詳解】
[1][2]由電路圖可知，兩燈泡串聯，電壓表V1測總電壓，V2測L2兩端的電壓。由于兩表的指針偏轉完全一樣，則說明測總電壓的V1使用的是0～15V量程，分度值為0.5V，示數為10V；測L2兩端電壓的V2使用0～3V量程，分度值為0.1V，示數為2V。即總電壓為10V，L2兩端電壓為2V，則L1兩端電壓為
U1=U-U2=10V-2V=8V
26．0.2 6 25Ω
【詳解】
（1）[1]若有6只這種燈泡串聯接在電壓為6V的電源上時，因燈泡的電阻相等且通過的電流相等，由U=IR可知，每只燈泡兩端的電壓相等，因串聯電路中總電壓等于各分電壓之和，所以，每只燈泡兩端的電壓U=1V，由圖像可知，通過燈泡的電流為0.2A。
（2）[2]若把一只這種燈泡與一電阻并聯接在電壓為6V的電源上時，因并聯電路中各支路兩端的電壓相等，所以，由圖像可知，通過燈泡的電流IL=0.5A，因并聯電路中干路電流等于各支路電流之和，所以，通過電阻的電流
IR=I-IL=1.5A-0.5A=1A
則該電阻的阻值

（3）[3]若把一只這種燈泡與一個電阻串聯接在電壓為6V的電源上，電流為0.2A，通過燈泡的電流是0.2A，由圖可知燈泡兩端的電壓是1V，電阻的阻值

27．不變 6
【詳解】
[1]閉合開關S后，當滑片P向左移動時，滑動變阻器接入電路的阻值變小，而電壓表示數和電流表示數的比之等于R1的阻值，R1是定值電阻，阻值不變，故比值不變；
[2]因?yàn)殡娏鞅淼氖緮?shù)為0.3A時，電壓表示數為1.5V，所以R1的阻值為

當電流表示數為0.4A時，電阻R1兩端的電壓為

設電源電壓為U，則當電流表示數為0.4A時，滑動變阻器兩端的電壓為

此時滑動變阻器接入電路中的阻值為

當電流表的示數為0.3A時，滑動變阻器兩端的電壓為

此時滑動變阻器接入電路中的阻值為

因?yàn)榍昂髢纱位瑒?dòng)變阻器的阻值之比為2∶3，所以

解得
U=6V
所以電源電壓為6V。
28．電流表指針未調零 C 不正確；選用的燈泡規格相同，應改用不同規格的燈泡重新實驗
【詳解】
（1）在閉合開關前，電路中無電流，而發現電流表的指針偏轉，原因是：電流表指針沒有調零。電流表在干路上測量干路的電流，即此時電流表測量的是C處的電流。
（2）讓電流表測量B處支路的電流，則電流表與L2串聯中，電路連接如圖所示：

（3）若實驗中小燈泡的規格相同，電阻相同，當兩電阻并聯時，電壓也相同，通過的電流也相同，所以小明還得出“并聯電路中通過各支路的電流總是相等的”片面結論。
29．2.0 25歐
【詳解】
（1）該實驗中控制的電壓值是
U=IR=0.4A×5Ω=2V
（2）此時的總電阻

則滑動變阻器接入的阻值為
R變=R總-R=45Ω-20Ω=25Ω
30．干電池 串聯或并聯 金屬片之間的距離
【詳解】
（1）[1]能提供電能的裝置有發電機、干電池、蓄電池等。
（2）[2]在銅片和鋅片間用導線連上兩盞小燈泡，要使燈泡同時發光同時熄滅，兩個燈泡可以是串聯，也可以是并聯。
（3）[3] 由表中數據可知，金屬片插入的深度和種類相同，金屬片之間的距離不同，研究的是金屬片之間的電壓與金屬片之間的距離的關系。
31．電流表示數的大小 ① 甲、丙 食鹽水溶液的導電性能與溶液中兩點間的距離有關
【詳解】
(1)[1]由圖示知，當a、b金屬片插入食鹽水溶液的導電性能不同時，通過電路的電流也不同，則電流表的示數也會不同，所以可以通過電流表的示數知道食鹽水溶液的導電性能。
(2)[2]a、b分別插入甲乙所示位置可探究猜想①，因?yàn)榧滓抑?，食鹽水溶液的濃度不同，但食鹽水的質量、ab兩點間的距離和插入溶液的深度相同，所以可探究食鹽水溶液的導電性能與溶液的濃度有關。
[3]要探究猜想②，應保持食鹽水的深度相同，ab兩點間的距離和插入溶液的深度相同，但溶液的質量不同，所以應將金屬片插入甲、丙兩圖所示位置進行實驗。
(3)[4]將金屬片插入乙、丁所示位置時行實驗時，由圖示知，乙丁兩圖中，食鹽水的濃度、質量相同，但ab兩點間的距離不同，若通過電路的電流I乙≠I(mǎi)丁，則可得出：食鹽水溶液的導電性能與溶液中兩點間的距離有關。
32．(1)在圖中R處并聯一個電阻，阻值為75Ω；(2)15V
【詳解】
解：(1)(2)兩電阻串聯，且I=0.2A，則電源電壓
U=I(R1+R2)=0.2A×(15Ω+60Ω)=15V
若要使電流表示數I′=1.2A，則電路中的總電阻
R總==12.5Ω＜15Ω
故應并聯一個電阻R′，由并聯電路電阻的規律可知


R′=75Ω
答：(1)若要使電流表示數增大為1.2安，需在圖中R處并聯一個電阻，阻值為75Ω。
(2)電源電壓是15V。
33．（1）40Ω；（2）變??；同一人的重力不變，對壓敏電阻的壓力不變，即壓敏電阻阻值不變，由可知，當U減少，I將減少，即測量值將變小
【詳解】
（1）[1]因?yàn)椴⒙?lián)電路兩端電壓相等，通過滑動變阻器的電流為通過R電流的一半，由可得

已知R受到的壓力等于小明的重力400N，根據圖象可知，R的阻值為20Ω，則滑動變阻器接入電路的阻值
R0=2R=2×20Ω=40Ω
（2）[2]根據該稱的原理可知是通過電流表測量電路中的電流來判斷的。同一人的重力不變，對壓敏電阻的壓力不變，即壓敏電阻阻值不變，由可知，當U減少，I將減少，即測量值將變小。
