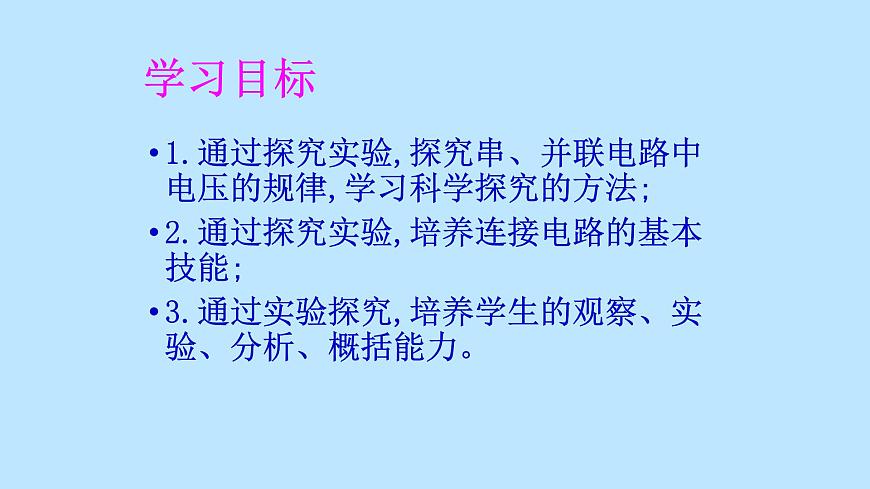

1.通過探究實驗,探究串、并聯電路中電壓的規律,學習科學探究的方法;2.通過探究實驗,培養連接電路的基本技能;3.通過實驗探究,培養學生的觀察、實驗、分析、概括能力。

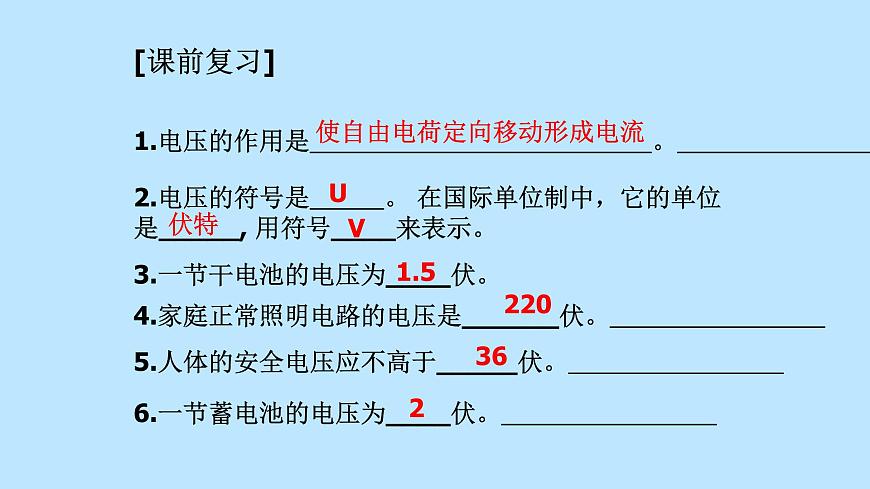

1.電壓的作用是 。
2.電壓的符號是 。 在國際單位制中，它的單位是_____, 用符號____來表示。
3.一節干電池的電壓為_(kāi)___伏。
4.家庭正常照明電路的電壓是______伏。
5.人體的安全電壓應不高于_____伏。
6.一節蓄電池的電壓為_(kāi)___伏。
使自由電荷定向移動形成電流

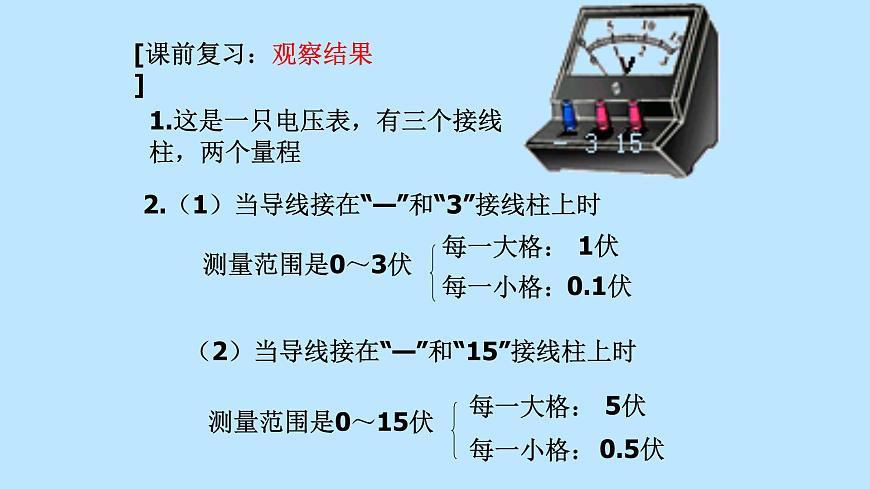

[課前復習：觀察結果]
1.這是一只電壓表，有三個接線柱，兩個量程
2.（1）當導線接在“—”和“3”接線柱上時
（2）當導線接在“—”和“15”接線柱上時

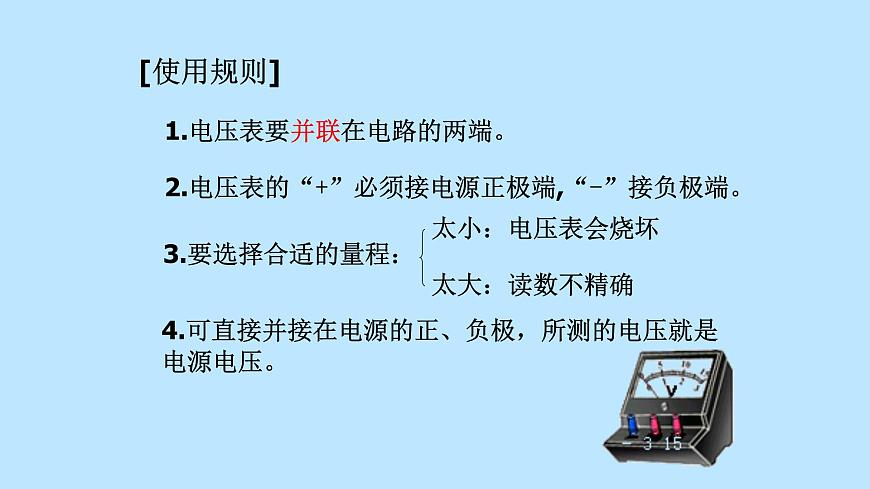

2.電壓表的“+”必須接電源正極端,“-”接負極端。
1.電壓表要并聯在電路的兩端。
3.要選擇合適的量程：
4.可直接并接在電源的正、負極，所測的電壓就是電源電壓。

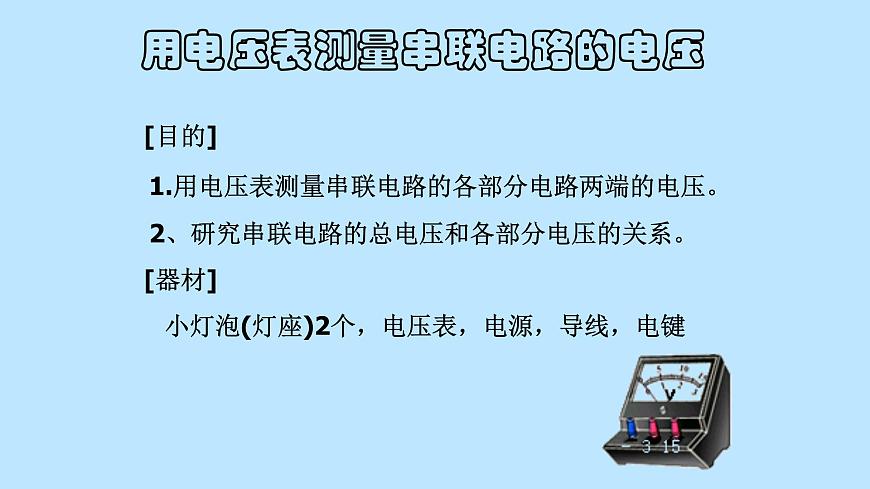

用電壓表測量串聯電路的電壓
1.用電壓表測量串聯電路的各部分電路兩端的電壓。
2、研究串聯電路的總電壓和各部分電壓的關系。
小燈泡(燈座)2個，電壓表，電源，導線，電鍵

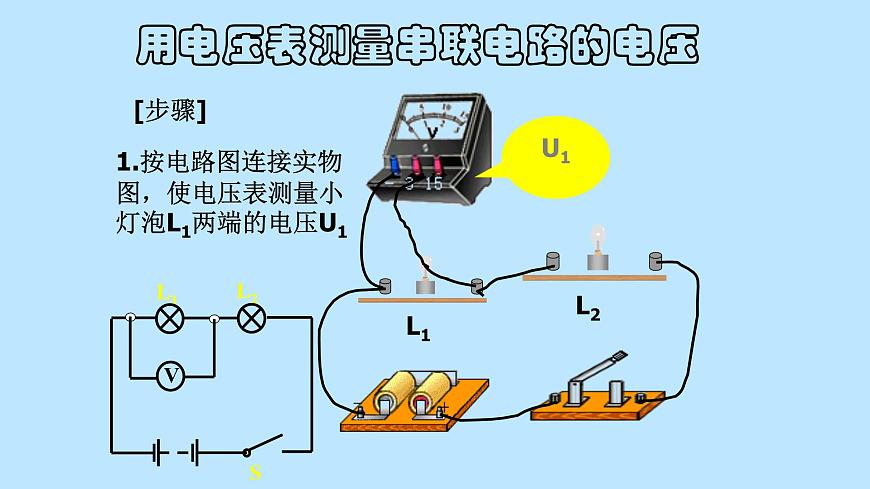

1.按電路圖連接實物圖，使電壓表測量小燈泡L1兩端的電壓U1
2.設計電路圖并連接實物圖，使兩個小燈泡連接成串聯電路。
1、按電路圖連接實物圖，使電壓表測量小燈泡L2兩端的電壓U2
1.按電路圖連接實物圖，使電壓表測量小燈泡L1和L2兩端的總電壓U
串聯電路的電壓U1=_______U2=_______U=_______
串聯電路兩端的總電壓等于各部分電路兩端電壓的和。
串聯電路 U=U1+U2
用電壓表測量并聯電路電壓
1.用電壓表測量并聯電路的各支路兩端電壓。
2.研究并聯電路的各支路兩端電壓的關系。
用電壓表測量并聯電路的電壓
1.設計電路圖并連接實物圖，使兩個小燈泡連接成并聯電路
1.按電路圖連接實物圖，使電壓表測量小燈泡L2兩端的電壓U2。
1.按電路圖連接實物圖，使電壓表測量干路兩端的電壓U
并聯電路的電壓U1=_______U2=_______U=_______
并聯電路的各支路兩端的電壓相等。
并聯電路 U1=U2=U
并聯電路兩端總電壓等于各支路兩端的電壓
1.如圖，閉合開關后，電壓表V的示數是14V，電壓表V1的示數是8V，那么電壓表V2的示數應該是多少？
答：電壓表V2的示數是6V。
2.如圖所示，電源電壓為3V，電壓表的示數為1V，則燈泡L1和L2兩端的電壓分別為（ ） A.1V、2V B.1V、1V C.2V、1V D.無法確定
4.一種節日小彩燈是由多個小燈泡串聯而成的，若每個彩燈上標注的正常工作電壓是20V，則應將 個彩燈 （填“串”或“并”）聯接在家庭電路兩端。
3.若將20只相同的小燈泡串聯接在220 V的電路中，每只小燈泡兩端的電為? ? ? ??V，若將20只相同的小燈泡并聯接在110 V的電路中，每只小燈泡兩端的電壓為? ? ? ? ??V。
5.在如圖所示的電路圖中，能用電壓表正確測出燈Ll兩端電壓的是（ ）
6.如圖電路中當閉合開關后，電路正常工作，兩只電壓表指針位置如右圖，則L1、L2兩端的電壓分別是（ ）
1.2V B.6V 6V 4.8V
1.串聯電路兩端總電壓等于各部分電路兩端電壓之和。
2.并聯電路兩端總電壓等于各支路兩端的電壓
