    [精] 1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件

    加入資料籃
    立即下載
    1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件第1頁
    1/24
    1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件第2頁
    2/24
    1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件第3頁
    3/24
    1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件第4頁
    4/24
    1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件第5頁
    5/24
    1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件第6頁
    6/24
    1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件第7頁
    7/24
    1.4 測量直線運動物體的瞬時速度—【新教材】粵教版(2019)高一物理必修一 課件第8頁
    8/24

    高中粵教版 (2019)第四節 測量直線運動物體的瞬時速度示范課ppt課件

    展開

    這是一份高中粵教版 (2019)第四節 測量直線運動物體的瞬時速度示范課ppt課件,共24頁。PPT課件主要包含了打點計時器,電磁打點計時器,電火花打點計時器,工作電壓6V交流電,疏密與速度的關系,實驗與探究,數字計時器,課堂練習等內容,歡迎下載使用。
    4 V~6 V的交流電源

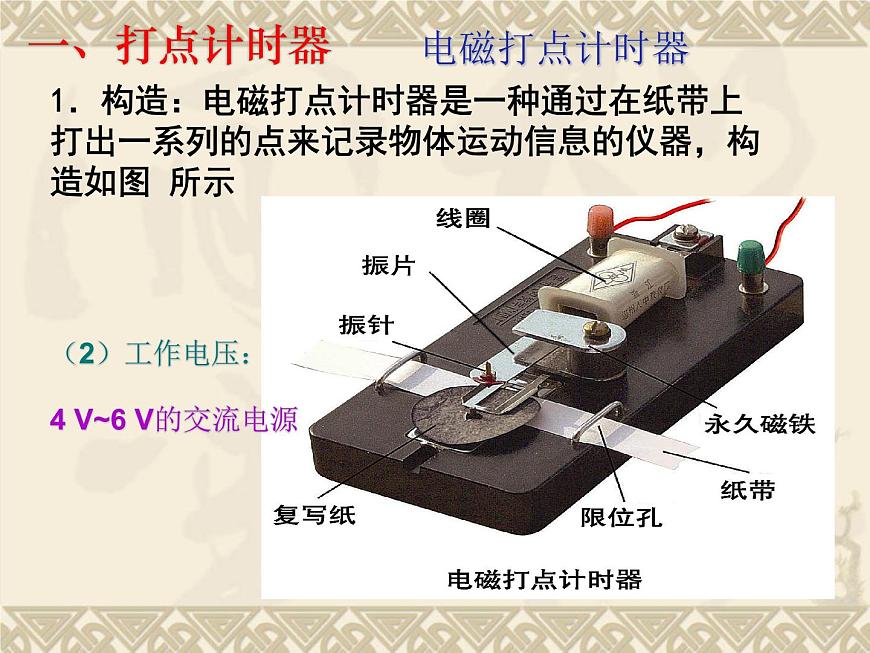

    1.構造:電磁打點計時器是一種通過在紙帶上打出一系列的點來記錄物體運動信息的儀器,構造如圖 所示

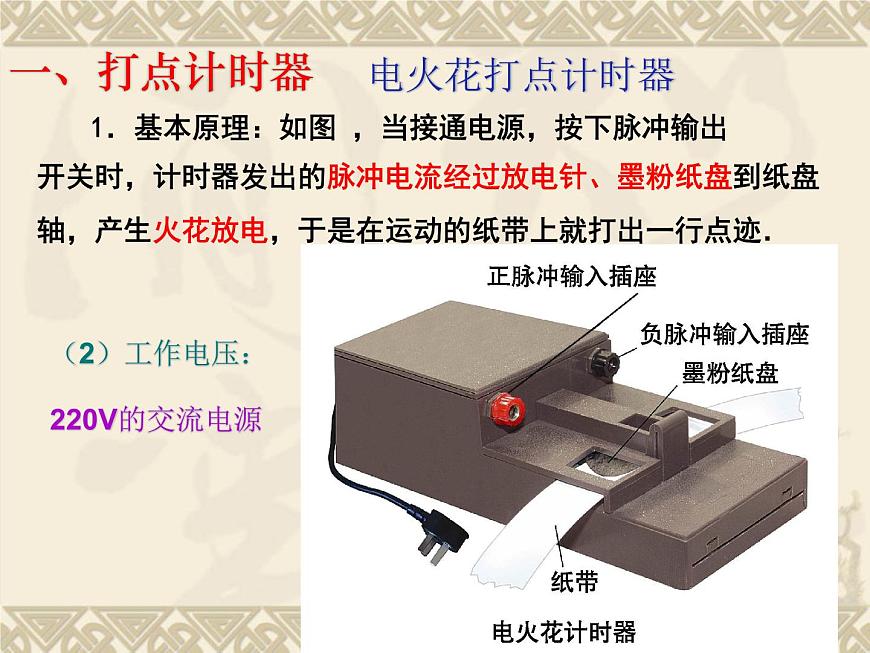

    1.基本原理:如圖 ,當接通電源,按下脈沖輸出開關時,計時器發出的脈沖電流經過放電針、墨粉紙盤到紙盤軸,產生火花放電,于是在運動的紙帶上就打出一行點跡.

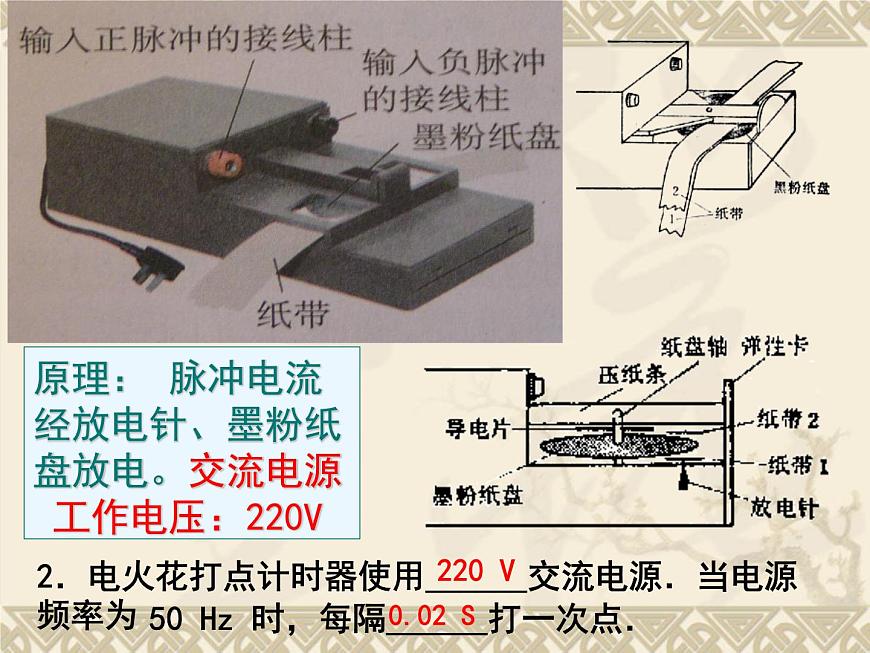

    原理: 脈沖電流經放電針、墨粉紙盤放電。交流電源 工作電壓:220V
    2.電火花打點計時器使用______交流電源.當電源頻率為
    50 Hz 時,每隔______打一次點.

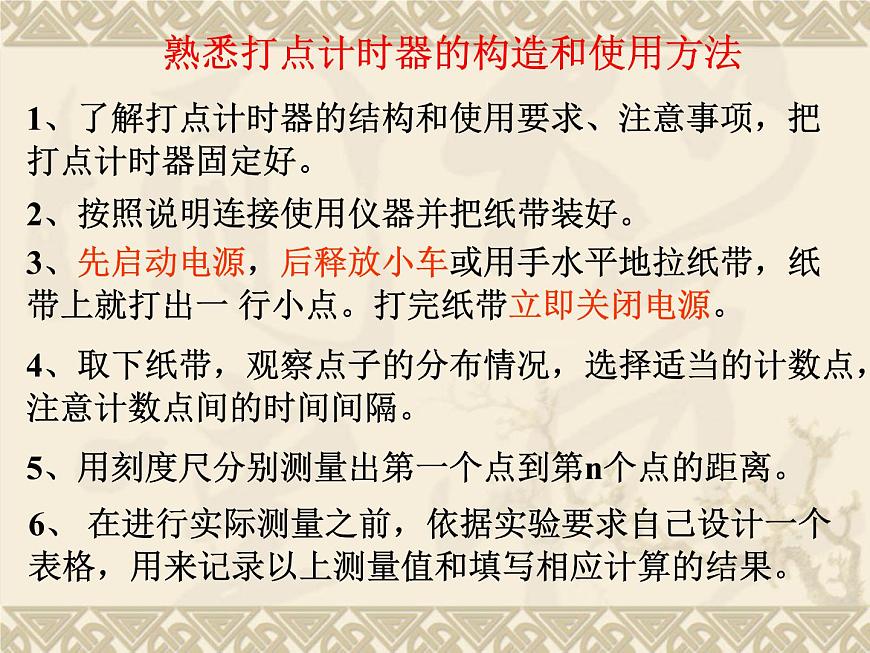

    熟悉打點計時器的構造和使用方法
    1、了解打點計時器的結構和使用要求、注意事項,把打點計時器固定好。
    2、按照說明連接使用儀器并把紙帶裝好。
    3、先啟動電源,后釋放小車或用手水平地拉紙帶,紙帶上就打出一 行小點。打完紙帶立即關閉電源。
    4、取下紙帶,觀察點子的分布情況,選擇適當?shù)挠?jì)數點,注意計數點間的時間間隔。
    5、用刻度尺分別測量出第一個點到第n個點的距離。
    6、 在進行實際測量之前,依據實驗要求自己設計一個表格,用來記錄以上測量值和填寫相應計算的結果。

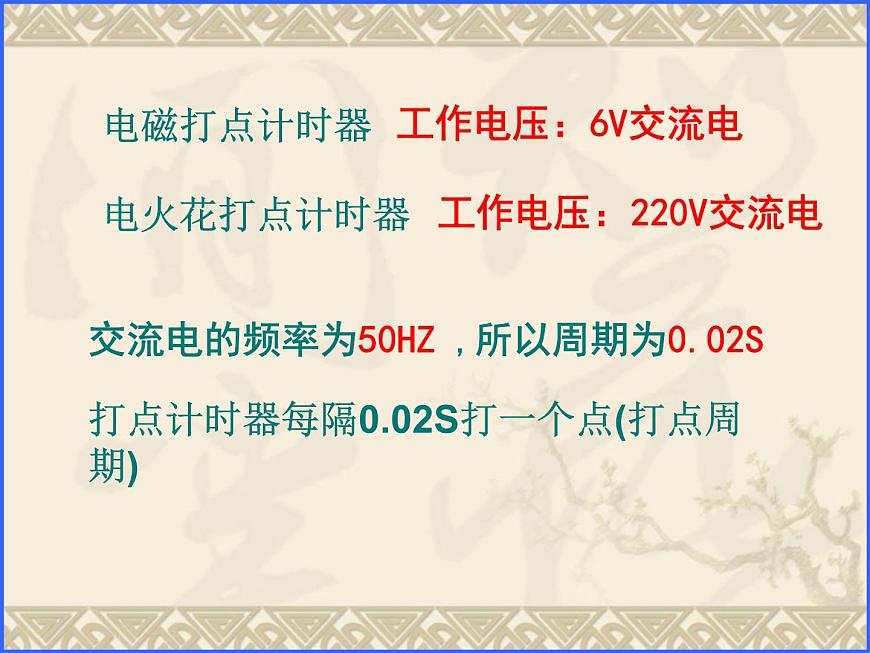

    工作電壓:220V交流電
    交流電的頻率為50HZ ,所以周期為0.02S
    打點計時器每隔0.02S打一個點(打點周期)

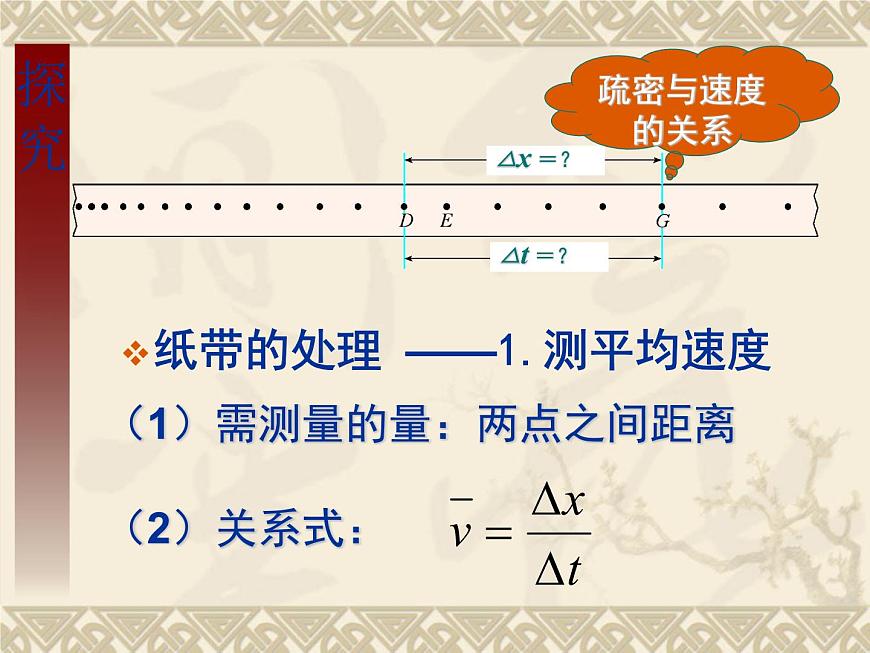

    紙帶的處理 ——1.測平均速度
    (1)需測量的量:兩點之間距離(2)關系式:
    用打點計時器測量瞬時速度的方法:
    E點速度近似等于D、F兩點間的平均速度:
    D,F兩點離E點越近,這個平均速度越接近E點瞬時速度

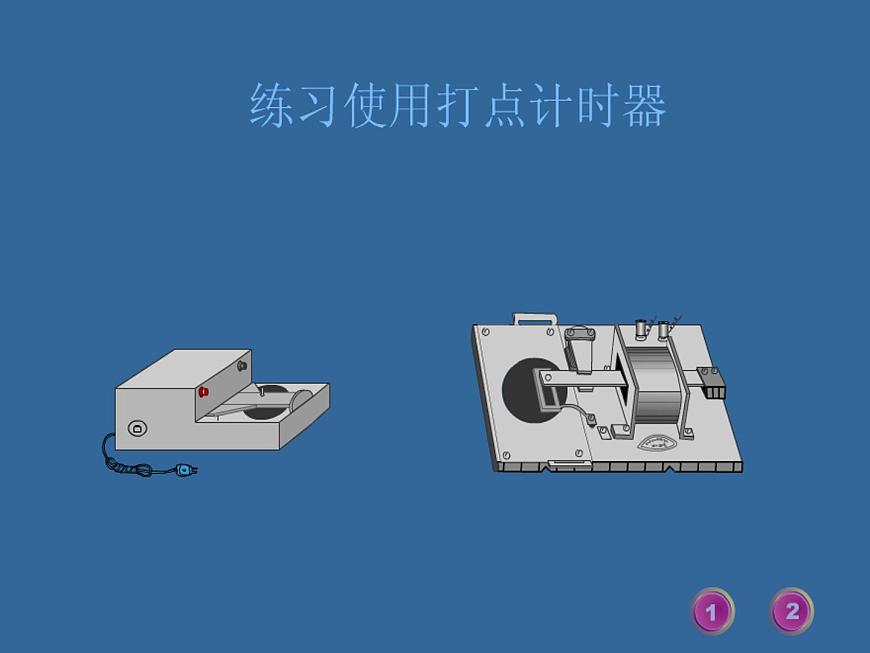

    實驗1:練習使用打點計時器
    (2)接通交流電源,用手水平拉動紙帶,紙帶上打出點跡。
    (3)在紙帶上選取一段清晰的點跡,測量數據,記錄數據。
    實驗2:測量沿斜面運動小車的瞬時速度
    (1)把打點計時器固定在斜面的頂端,將一輛系有紙帶的小車放置在斜面上。
    (2)接通交流電源,讓打點計時器開始打點,釋放小車,紙帶上打出一系列的點。紙帶記錄下小車的運動信息。
    1.計時裝置:由數字計時器和光電門組成.
    2.基本原理:如圖 是由數字計時器和光電門組成的計時裝置。光電門的外形像門,其一邊安裝發光裝置,另一邊安裝光線接收裝置,并都與數字計時器連接。當寬度一丁點物體通過光電門時,光線被遮擋,數字計時器開始計時,當物體離開光線時停止計時,這樣就可以記錄物體遮擋一個光電門光線的短暫時間.
    3.?dāng)?shù)字計時器還可以記錄物體經過兩個光電門之間的時間。
    運動的物體帶動紙帶被打點計時器打上一系列的點,這些點的距離不一定相等,但這些點能說明 A.運動物體在一段時間內的位移B.運動物體在一段時間內的運動快慢C.運動物體在某時刻的位置D.運動物體的運動性質 ( A B C D )
    2. 通過打點計時器得到的一條紙帶上的點子不均勻,下列判斷正確的是A.點子密集的地方物體的運動速度比較大B.點子密集的地方物體的運動速度比較小C.點子不均勻說明物體在做變速運動D.點子不均勻說明打點計時器有故障 ( B C )
    3.在你練習使用打點計時器時,小車拖動紙帶并在上面打下一系列的小點,根據你所打出紙帶,在判斷紙帶表示的運動是勻速直線運動還是變速直線運動時 A.應通過測量紙帶表示的運動的全程來判斷B.必須通過計算任意兩點間的平均速度來判斷C.必須通過計算全程的平均速度來計算D. 可以通過測量每相鄰兩點間的距離,看其是否相同來判斷 ( D )
