滬科版第三節 內燃機優秀課后作業題

這是一份滬科版第三節 內燃機優秀課后作業題，共14頁。試卷主要包含了0分），【答案】D，【答案】A，【答案】C等內容，歡迎下載使用。

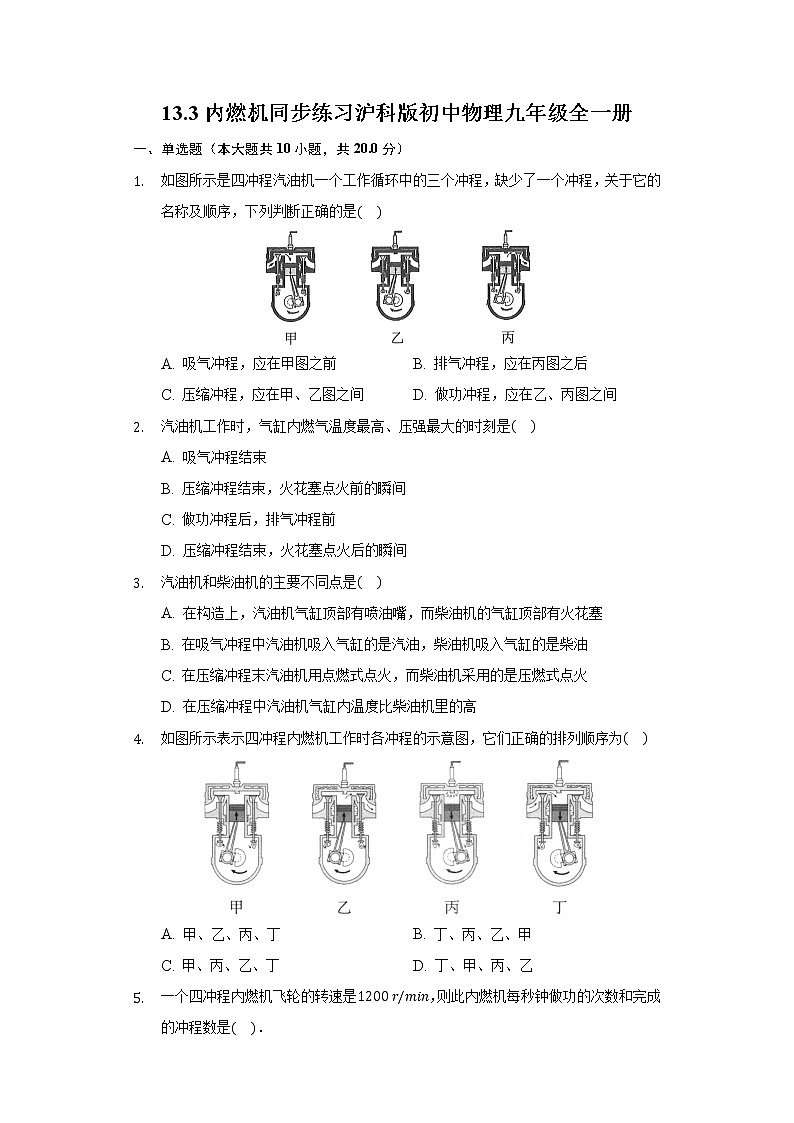

 13.3內燃機同步練習滬科版初中物理九年級全一冊一、單選題（本大題共10小題，共20.0分）如圖所示是四沖程汽油機一個工作循環中的三個沖程，缺少了一個沖程，關于它的名稱及順序，下列判斷正確的是
A. 吸氣沖程，應在甲圖之前 B. 排氣沖程，應在丙圖之后
C. 壓縮沖程，應在甲、乙圖之間 D. 做功沖程，應在乙、丙圖之間汽油機工作時，氣缸內燃?xì)鉁囟茸罡?、壓?qiáng)最大的時刻是A. 吸氣沖程結束
B. 壓縮沖程結束，火花塞點火前的瞬間
C. 做功沖程后，排氣沖程前
D. 壓縮沖程結束，火花塞點火后的瞬間汽油機和柴油機的主要不同點是A. 在構造上，汽油機氣缸頂部有噴油嘴，而柴油機的氣缸頂部有火花塞
B. 在吸氣沖程中汽油機吸入氣缸的是汽油，柴油機吸入氣缸的是柴油
C. 在壓縮沖程末汽油機用點燃式點火，而柴油機采用的是壓燃式點火
D. 在壓縮沖程中汽油機氣缸內溫度比柴油機里的高如圖所示表示四沖程內燃機工作時各沖程的示意圖，它們正確的排列順序?yàn)?/span>
A. 甲、乙、丙、丁 B. 丁、丙、乙、甲
C. 甲、丙、乙、丁 D. 丁、甲、丙、乙一個四沖程內燃機飛輪的轉速是，則此內燃機每秒鐘做功的次數和完成的沖程數是．A. 10次，完成40個沖程 B. 20次，完成40個沖程

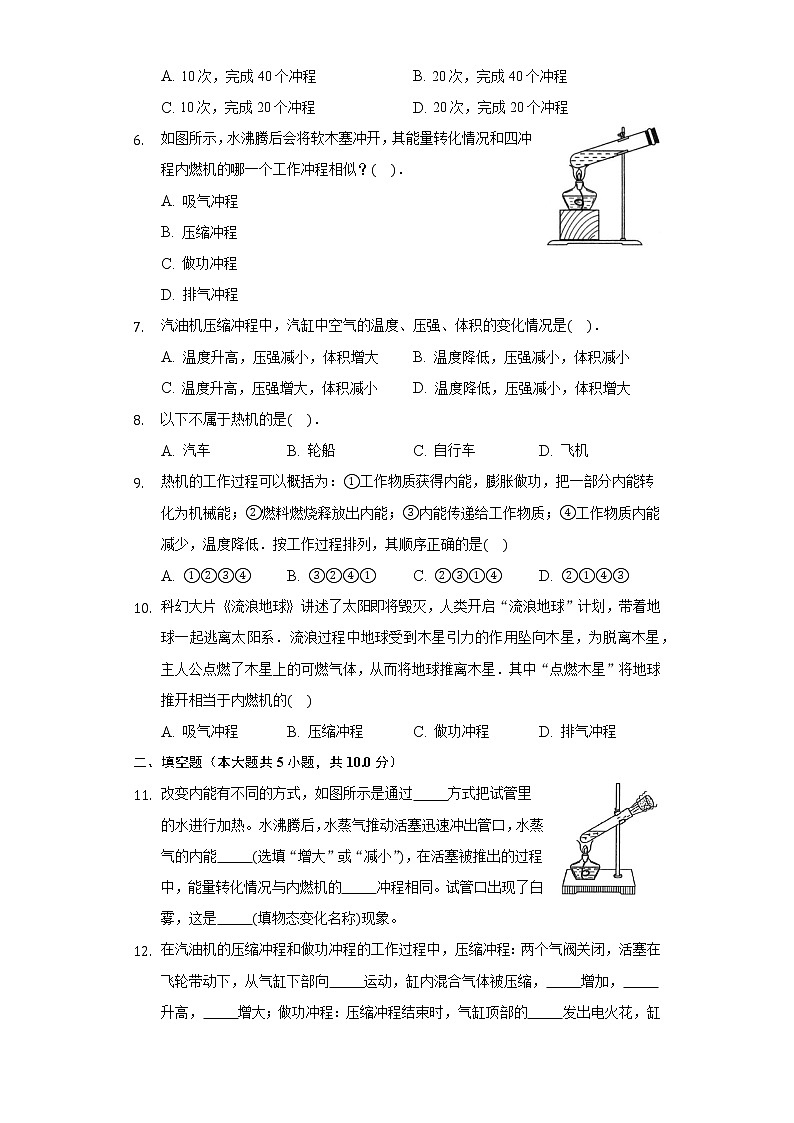

C. 10次，完成20個沖程 D. 20次，完成20個沖程如圖所示，水沸騰后會將軟木塞沖開，其能量轉化情況和四沖程內燃機的哪一個工作沖程相似？．A. 吸氣沖程
B. 壓縮沖程
C. 做功沖程
D. 排氣沖程汽油機壓縮沖程中，汽缸中空氣的溫度、壓強、體積的變化情況是．A. 溫度升高，壓強減小，體積增大 B. 溫度降低，壓強減小，體積減小
C. 溫度升高，壓強增大，體積減小 D. 溫度降低，壓強減小，體積增大以下不屬于熱機的是．A. 汽車 B. 輪船 C. 自行車 D. 飛機熱機的工作過程可以概括為：工作物質獲得內能，膨脹做功，把一部分內能轉化為機械能；燃料燃燒釋放出內能；內能傳遞給工作物質；工作物質內能減少，溫度降低．按工作過程排列，其順序正確的是A.  B.  C.  D. 科幻大片流浪地球講述了太陽即將毀滅，人類開啟“流浪地球”計劃，帶著地球一起逃離太陽系．流浪過程中地球受到木星引力的作用墜向木星，為脫離木星，主人公點燃了木星上的可燃?xì)怏w，從而將地球推離木星．其中“點燃木星”將地球推開相當于內燃機的A. 吸氣沖程 B. 壓縮沖程 C. 做功沖程 D. 排氣沖程二、填空題（本大題共5小題，共10.0分）改變內能有不同的方式，如圖所示是通過          方式把試管里的水進行加熱。水沸騰后，水蒸氣推動活塞迅速?zèng)_出管口，水蒸氣的內能          選填“增大”或“減小”，在活塞被推出的過程中，能量轉化情況與內燃機的          沖程相同。試管口出現了白霧，這是          填物態變化名稱現象。在汽油機的壓縮沖程和做功沖程的工作過程中，壓縮沖程：兩個氣閥關閉，活塞在飛輪帶動下，從氣缸下部向          運動，缸內混合氣體被壓縮，          增加，          升高，          增大；做功沖程：壓縮沖程結束時，氣缸頂部的          發出電火花，缸內氣體爆發性          ，燃燒產生的高溫高壓氣體迅速          ，推動活塞向下運動，向下運動的活塞利用曲柄連桿推動          旋轉。一柴油機的轉速是，它1s完成          個沖程，活塞往復          次，對外做功          次，它完成吸氣沖程時，吸入氣缸里的物質是          。柴油機的燃料是          。柴油機與汽油機在構造上的主要不同是：汽油機的氣缸頂部是          ，柴油機的氣缸頂部是          。熱機是利用燃料燃燒時釋放的          能轉化為          能的裝置。燃料直接在發動機          內燃燒產生動力的熱機叫做內燃機。常見的內燃機主要有          和          。三、作圖題（本大題共2小題，共4.0分）如圖所示，圖甲為四沖程內燃機吸氣沖程的示意圖，圖中畫出了吸氣沖程中活塞的運動方向和進氣門、排氣門的開閉情況。請?jiān)趫D乙中畫出做功沖程中活塞的運動方向用“”或“”表示，以及進氣門、排氣門的開閉情況用“”表示。

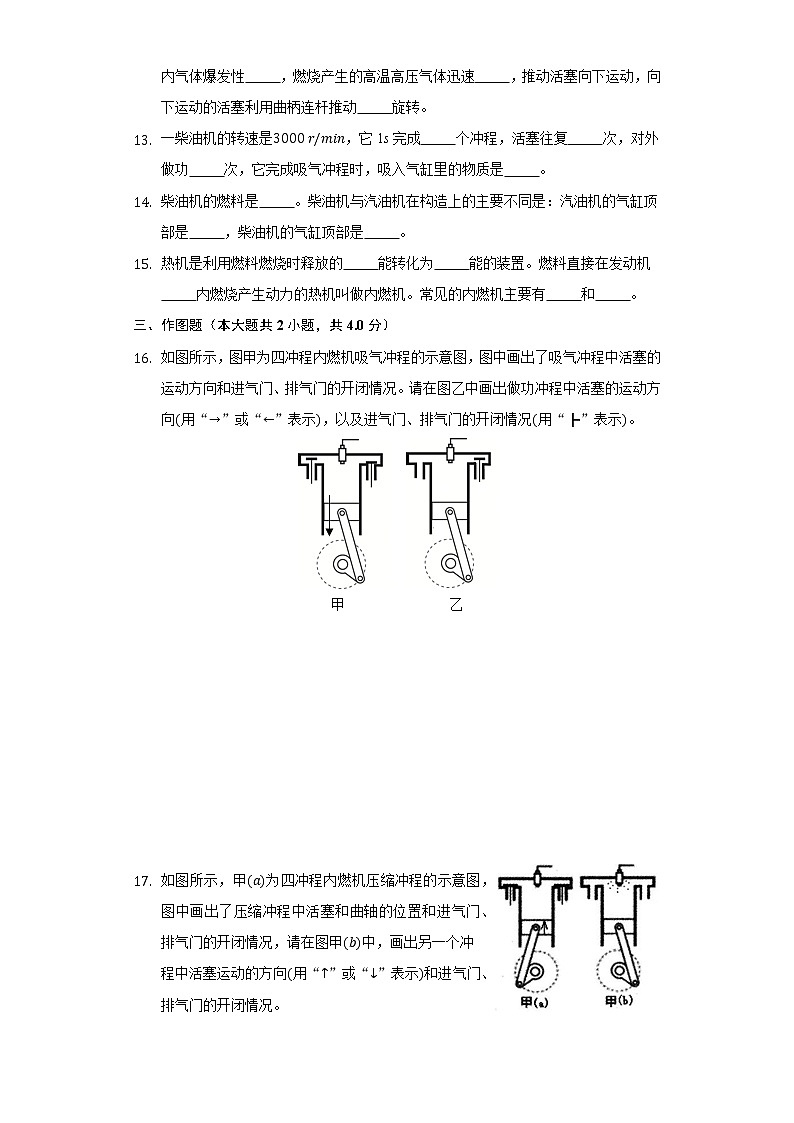

 如圖所示，甲為四沖程內燃機壓縮沖程的示意圖，圖中畫出了壓縮沖程中活塞和曲軸的位置和進氣門、排氣門的開閉情況，請?jiān)趫D甲中，畫出另一個沖程中活塞運動的方向用“”或“”表示和進氣門、排氣門的開閉情況。







 四、實驗探究題（本大題共2小題，共12.0分）隨著火箭發動機的轟鳴，長征二號F運載火箭將我國載人航天飛船神舟七號送入太空。小宇利用星期天的休息時間在網上觀看了有關神舟七號的航天展，他搜集了一些問題，回到班中想要考考同學們。如圖所示，液體燃料火箭主要由輸送裝置和________、________、________、________、______組成。火箭輸送系統按時按量地把燃料和氧化劑輸送到燃燒室中，最初用________點燃，產生高溫、高壓的氣體，此后，由于________的溫度已高，隨后繼續進入燃燒室的燃料和氧化劑可以自行燃燒。長征二號F運載火箭的發動機工作時將內能轉化為________能。它是利用向后噴出氣流而使自身受力前進的，這是運用了力的作用是___________。如圖所示，飛船上的太陽能電池翼是為飛船提供能量的裝置，它的作用是將太陽能轉化為_________能。小明好久沒出門了，天天在家的陽臺上向外觀望，透透氣，這幾天疫情快過去了，他發現樓下的車越來越多了，原來很多人都從老家返回東莞了，小明爸爸說，爸爸以前幾乎看不到幾輛車，近年來，汽車逐步走進了普通百姓的家庭。小明想原來汽車這么平凡而又重要的交通工具，原來是這幾年才漸漸多了起來，他利用初中所學內容去研究汽油機的工作，如圖所示：

汽油機一個工作循環包括四個沖程，一個氣缸正常工作四個沖程的順序是______對圖甲A、B、C、D重新排序；
一臺單缸四沖程汽油機，飛輪的轉速為，該汽油機每分鐘做功______次，D圖所示的汽油機沖程是通過______的方式改變?nèi)細鈨?nèi)能的。除此之外通過______也可改變物體內能；
圖乙所示為某汽油的能流圖，若，，，，，則該汽油機的效率為______。
以前的汽車發動機經常會很熱，人們經常會用水來給汽車的發動機降溫，小明又思考了一下用水來降溫的原因，原因是因?yàn)樗?/span>______很大。五、計算題（本大題共3小題，共24.0分）某四沖程內燃機，飛輪轉速為，活塞面積為，一個沖程活塞移動的距離是，假如做功沖程中燃?xì)鈱?duì)活塞的平均壓強是，求：做功沖程中燃?xì)鈱?duì)活塞的平均壓力。一個做功沖程中燃?xì)鈱?duì)活塞做的功。內燃機做功的功率。






 現代生活中最重要的交通運輸工具一汽車與我們的生活走得越來越近了。某單缸汽油發動機氣缸的活塞面積是做功沖程中活塞移動的距離是35cm氣體的平均壓強是，曲軸的轉速是。求：
做功沖程中燃?xì)鈱?duì)活塞的平均壓力；
汽油機每分鐘做的功；
汽油機的功率。






 如圖為四缸發動機工作原理：內燃機通過連桿把四個汽缸的活塞連在一根曲軸上，并使各汽缸的做功過程錯開。曲軸與飛輪相連，飛輪每轉動半周，有一個汽缸在做功，其他三個汽缸分別在做吸氣、壓縮和排氣工作?，F(xiàn)有一臺四缸發動機，其主要技術指標如下表所示，其中排量等于四個汽缸工作容積的總和，汽缸工作容積等于活塞的面積與活塞上下運動的距離即沖程長的乘積，轉速表示每分鐘飛輪所轉的周數。求：
該四缸發動機中的一個汽缸，1s內做多少次功？
四缸同時工作時，飛輪每轉動半周，發動機做功多少？
若在做功沖程里，燃?xì)鈱?duì)活塞壓強可以看作恒壓，則壓強多大？排量輸出功率120kW轉速








答案和解析1.【答案】D
 【解析】略
 2.【答案】D
 【解析】略
 3.【答案】C
 【解析】略
 4.【答案】D
 【解析】解：甲圖中兩個氣門都關閉，活塞向上運動，因此是壓縮沖程；乙圖中進氣門關閉，排氣門打開，活塞向上運動，因此是排氣沖程；丙圖中兩個氣門都關閉，活塞向下運動，火花塞產生電火花，因此是做功沖程；丁圖中進氣門打開，排氣門關閉，因此是吸氣沖程。故正確順序是：丁、甲、丙、乙，故選D。
 5.【答案】A
 【解析】該內燃機每秒鐘飛輪轉20轉，飛輪每轉動兩周做功一次，而每做一次功需要經過4個沖程．
 6.【答案】C
 【解析】略
 7.【答案】C
 【解析】略
 8.【答案】C
 【解析】略
 9.【答案】C
 【解析】解：熱機的工作過程為：燃料燃燒釋放出內能，內能傳遞給工作物質，工作物質獲得內能，膨脹做功，把一部分內能轉化為機械能，工作物質內能減少，溫度降低．
 10.【答案】C
 【解析】解：“點燃木星”將地球推開，是因?yàn)槿剂系膬?nèi)能轉化為地球的機械能，相當于熱機的做功沖程．
 11.【答案】熱傳遞  減小  做功  液化
 【解析】略
 12.【答案】上  內能  溫度  壓強  火花塞  燃燒  膨脹  飛輪
 【解析】略
 13.【答案】100  50  25  空氣
 【解析】略
 14.【答案】柴油；火花塞；噴油嘴
 【解析】略
 15.【答案】內；機械；氣缸；汽油機；柴油機
 【解析】略
 16.【答案】解：
在內燃機的做功沖程中，兩個氣門都關閉，活塞向下運動；如下圖所示：

 【解析】四沖程內燃機一個工作循環包括吸氣、壓縮、做功、排氣四個沖程；做功沖程，兩個氣門都關閉，活塞向下運動。
熟悉每個沖程的特征是作圖的關鍵；本題的難點是準確作圖。
 17.【答案】解：
由圖可知，氣缸頂部的火花塞點火，是四沖程內燃機的做功沖程，在內燃機的做功沖程中，兩個氣門都關閉，活塞向下運動；如下圖所示：

 【解析】四沖程內燃機一個工作循環包括吸氣、壓縮、做功、排氣四個沖程，吸氣沖程，進氣門打開，排氣門關閉；壓縮沖程，兩個氣門都關閉，活塞向上運動；做功沖程，兩個氣門都關閉，活塞向下運動；排氣沖程，進氣門關閉，排氣門打開，活塞向上運動。
熟悉每個沖程的特征是作圖的關鍵，本題的難點是準確作圖。
 18.【答案】整流罩；氧化劑箱；燃料箱；燃燒室；噴口；
電火花；燃燒室；
機械；相互的；
電。
 【解析】略
 19.【答案】BADC  900  做功  熱傳遞    比熱容
 【解析】解：甲中的兩個氣閥都關閉，活塞向上運動，所以為壓縮沖程，是第二個沖程；
乙中的進氣閥打開，活塞向下運動，所以為吸氣沖程，是第一個沖程；
丙中的排氣閥打開，活塞向上運動，所以為排氣沖程，是第四個沖程；
丁中的兩個氣閥都關閉，火花塞點火，活塞下運動，所以為做功沖程，是第三個沖程；
故先后順序?yàn)椋?/span>BADC。
若飛輪轉速是，表示每分鐘飛輪轉動1800圈，
因?yàn)轱w輪轉2圈，對外做功1次，所以，飛輪轉1800圈，對外做功900次；
此過程中燃?xì)鈱?duì)外做功，則其內能減小即通過做功的方法改變物體的內能，除此之外通過熱傳遞也可改變物體內能。
由能流圖可知：燃料完全燃燒放出的熱量為E，有用機械能即有用功為，所以內燃機的效率。
因?yàn)樗谋葻崛荽?，相同質量的水和其它物質比較，升高相同的溫度，水吸收的熱量多，所以人們用冷水冷卻發動機。
故答案為：；；做功；熱傳遞；；比熱容。
內燃機的四個沖程：吸氣、壓縮、做功、排氣沖程，根據氣閥開閉和活塞移動情況確定沖程的名稱，并排出正確順序；
熱機完成一個工作循環，要經過4個沖程，燃?xì)鈱?duì)外做功1次，活塞往返2次，飛輪轉動2周，根據這個比例關系可以求出答案；改變內能的方式有做功和熱傳遞兩種方式；
熱機的機械效率是指有用功與燃料完全燃燒放出熱量的比值；
水的比熱容大，相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多。
本題考查了內燃機四沖程的特點、改變內能的方式、效率的計算以及水的比熱容大的應用等，根據氣閥開閉和活塞移動情況確定沖程的名稱是關鍵。
 20.【答案】活塞的面積，由得，做功沖程中燃?xì)鈱?duì)活塞的平均壓力 。燃?xì)饷看闻蛎泴?duì)活塞做功。“”表示每分鐘曲軸轉動300轉，每?jī)赊D(zhuǎn)對外做功一次，所以每分鐘對外做功150次，內燃機每分鐘做的功 J；內燃機做功的功率。
 【解析】略
 21.【答案】已知：面積，距離，壓強，曲軸的轉速是，
求：壓力？；功？；功率？
解：由得，做功沖程中燃?xì)鈱?duì)活塞的平均壓力：
；
氣體每次膨脹對活塞做功：
，
表示每分鐘曲軸轉動300轉，每?jī)赊D(zhuǎn)對外做功一次，所以每分鐘做功150次，
汽油機每分鐘做的功：
；
汽油機的功率：
。
答：做功沖程中燃?xì)鈱?duì)活塞的平均壓力6000N；
汽油機每分鐘做的功；
汽油機的功率5250W。
 【解析】根據求出氣體對活塞的壓力；
根據求出氣體一次膨脹對活塞做的功，再求出每分鐘做的功；
根據求出功率。
本題綜合考查了壓強的計算、功的計算、功率的計算，知識點多，屬于難題。
 22.【答案】解：
轉速為，對一個汽缸來說，該汽油機飛輪每分鐘轉6000r，故每秒轉100r，完成一個工作循環，要經過4個沖程，飛輪轉動2周，燃?xì)鈱?duì)外做功1次，若該汽油機每秒轉100r，則一個汽缸在1s內對外做功50次；
已知發動機的輸出功率是120kW，
所以每分鐘發動機可以做功；
一個汽缸在1s內對外做功50次，則四缸同時工作時每分鐘可以做功的次數為50次次，
則四缸同時工作時，飛輪每轉動半周有一個汽缸在做功，發動機做功；
由表格信息可知，四缸發動機總排量是2L，所以每個汽缸的排量是，
在一個做功沖程里，燃?xì)鈱?duì)活塞所做的功其中L為沖程長，S為活塞的面積，
所以燃?xì)鈱?duì)活塞壓強；
答：一秒鐘做功50次；
飛輪每轉動半周，發動機做功600J；
在做功沖程里，燃?xì)鈱?duì)活塞壓強可以看作恒壓，則壓強為。
 【解析】熱機完成一個工作循環，要經過4個沖程，燃?xì)鈱?duì)外做功1次，活塞往返2次，飛輪轉動2周，根據這個比例關系可以求出答案。
發動機做的功，將功率值代入即可求解；四缸發動機的容量是，所以每個汽缸的容量是；解決此題要知道發動機飛輪轉動的每半周里做功一次，所以結合表格數據可知，該發動機每分鐘可以做功12000次；
在做功沖程里，燃?xì)鈱?duì)活塞所做的功可表示為，式中p表示燃?xì)鈱?duì)活塞的壓強，結合公式變形可得，將功和單缸排量值代入即可得出答案；
此類綜合性的題目，要結合內燃機的四個沖程特點，壓強公式及其做功公式，聯系幾何知識共同解答。
